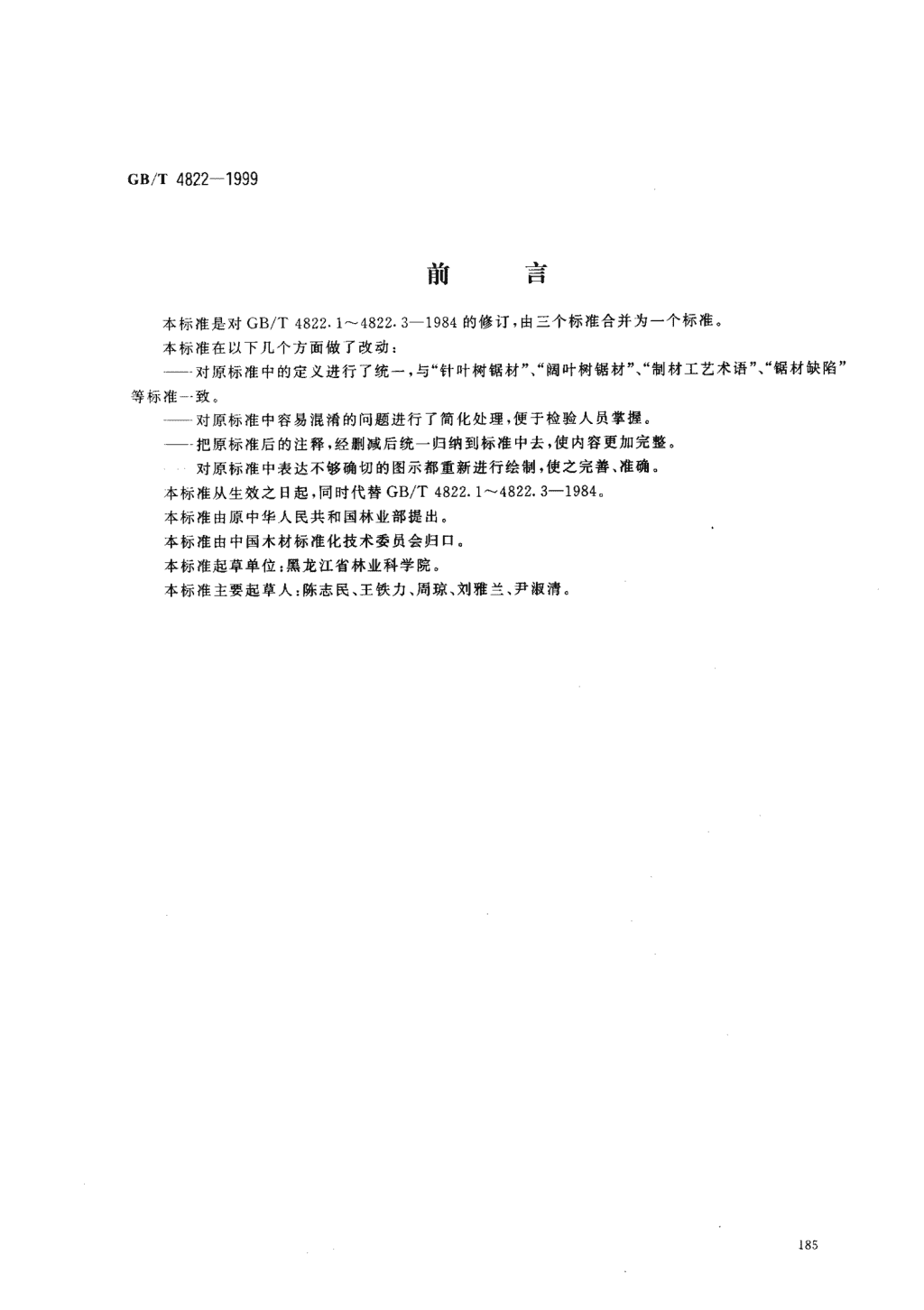

'GB/"r4822-1999前言本标准是对GB/T4822.1-4822.3-1984的修订，由三个标准合并为一个标准。本标准在以下几个方面做了改动:一对原标准中的定义进行了统一，与“针叶树锯材”、“阔叶树锯材”、“制材工艺术语”、“锯材缺陷”等标准一致。—对原标准中容易混淆的问题进行了简化处理，便于检验人员掌握。—把原标准后的注释，经删减后统一归纳到标准中去，使内容更加完整。对原标准中表达不够确切的图示都重新进行绘制，使之完善、准确。本标准从生效之日起，同时代替GB/T4822.14822.3-19840本标准由原中华人民共和国林业部提出。本标准由中国木材标准化技术委员会归口。本标准起草单位:黑龙江省林业科学院。本标准卞要起草人陈志民、王铁力、周琼、刘雅兰、尹淑清。 中华人民共和国国家标准GB/"r4822-1999锯材检验代替GB/T4822.1^-4822.3-1984Sawntimberinspection1范围本标准规定了锯材尺寸名称定义、尺寸检量和等级评定本标准适用于锯材产品生产、验收和支拨的全过程。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T153-1995针叶树锯材GB449--1984锯材材积表GB/T4817-1995阔叶树锯材GB/T4823-1995锯材缺陷GB/T11917-1989制材工艺术语3定义本标准采用下列定义。11整边锯材square-edgedsawntimber相对宽材面相互平行，相邻材面互为垂直，材棱上钝棱不超过允许限度者。(GB/T11917-1989中2.11)3.1.1平行整边锯材square-edgedsawntimberparalleledges两组相对材面均相互平行的整边锯材，见图10(GB/T11917-1989中2.11.1)图1平行整边锯材图2梯形整边锯材3.1.2梯形整边锯材square-edgedsawntimberwithtaperededges相对窄材面相互不平行的整边锯材，见图2,(GB/T11917-1989中2.11.2)3.2毛边锯材:medeedsawntimber国家质f技术监督局1999-01一25批准1999一08一01实施 GB/T4822-1999宽材面相互平行，窄材面未着锯，或虽着锯而钝棱超过允许限度者，见图3,(GB/T11917-1989中2.12)图3毛边锯材3.3板材board宽度尺寸为厚度尺寸自二倍以上者。(GB/T11917-1989中2.13)3.4方材square宽度尺寸小于厚度尺寸二倍者。(对下列方材在等级评定时均按板材的规定进行评等。30X50,35X50,35X60,40X60,40X70,45X60,45X70,45X80,50X60,50X70,50X80,50X90,60X70,60X80,6OX90,60X100,6OXllO,mm)(GB/T11917-1989中2.14)3.5材面sawntimbersurface凡经纵向锯割出的锯材任何一面统称材面。(GB/T11917-1989中2.15)3.6宽材面face板方材的较宽材面。(GB/T11917-1989中2.15.1)3.7窄材面edge板方材的较窄材面。(GB/T11917-1989中2.15.2)3.8端面end锯材在长度方向上两端部的横截面。(GB/T119工7-1989中2.16)3.9着锯面sawnface在材面上显露的锯割部分。(GB/T11917-1989中2.17)3.10未着锯面unsawnface在材面上显露的未着锯部分。(GB/T11917--1989中2.18)3.11径切板quarter-sawntimber沿原木半径方向锯割的板材，年轮纹切线与宽材面夹角自450以上者，见图4,(GB/T11917-1989中2.19)图4径切板112弦切板plain-sawntimber沿原木年轮切线方向锯割的板材，年轮纹切线与宽材面夹角不足45。者，见图瓦(GB/T11917-1989中2.20)187 GB/T4822-1999图5弦切板3.13内材面internalface距髓心较近的宽材面，见图6中a材面。(GB/T11917-1989中2.21)3.14外材面externalface距髓心较远的宽材面，两个宽材面离髓心相等时，指其中任何一个，见图6中b材面。(GB/T11917-1989中2.22)图6内、外材面3.15材棱arris锯材相邻两材面的相交线。(GB/T11917-1989中2.23)3.16钝棱wane锯材在宽度或厚度上有部分或全部材棱未着锯，残留的原木表面部分。(GB/T11917-1989中2.24)3.17锯材厚度与宽度thicknessandwidth相对宽材面之间的垂直距离为锯材厚度，相对窄材面之间的垂直距离为锯材宽度。(GB/T11917-1989中2.32)3.18锯材长度length指锯材两端面之间的最短距离。(GB/T11917-1989中2.33)3.19标准尺寸standardsize锯材标准中规定的尺寸。(GB/T11917-1989中2.25)3.20实际尺寸actualsize在锯材上实际量得的尺寸。(GB/T11917-1989中2.27)4尺寸检f41锯材尺寸检量指对平行整边锯材的检量4.2锯材的尺寸以锯割当时检量的尺寸为准。4.3锯材长度:沿材长方向检量两端面间的最短距离。4.4锯材宽度、厚度:在材长范围内除去两端各15cm的任意无钝棱部位检量。4.5实际材长小于标准长度，但不超过负偏差，仍按标准长度计算;如超过负偏差，则按下一级长度训算.其多余部分不计 GB/T4822-19994.6锯材宽、厚度的正、负偏差允许同时存在，如果厚度分级因偏差发生混淆时，按较刁一级厚度计算。4.了锯材实际宽度小于标准宽度，但不超过负偏差时，仍按标准宽度计算。如超过负偏差，则按下一级宽度计算。4.8材积计算按GB449查定或按其公式进行计算。5计t单位5.1长度以米为单位，量至厘米，不足1cm舍去。5.2宽度、厚度以毫米为单位，量至毫米，不足1mm舍去。6等级评定6.1锯材缺陷名称、定义的解释，按GB/T4823的规定执行，各种缺陷的允许限度，按锯材标准的规定执行6.2评定锯材等级，同一材面上有两种以上缺陷同时存在时，以降等最低的一种缺陷为准。6.3检尺长范围外的缺陷，除横断面面积自225cm，以上的端面腐朽外，其他缺陷均不计;宽度、厚度上多余部分的缺陷，除钝棱外，其他缺陷均应计算。6.4各项锯材标准中未列人的缺陷，均不予计算6.5凡检量纵裂长度、夹皮长度、弯曲高度、内曲面水平长度、斜纹倾斜高度、斜纹水平长度的尺寸时，均应量至厘米止，不足1cm的舍去，检量其他缺陷尺寸时，均量至毫米止，不足1mm的舍去。6.6节子6.6门节子尺寸的检量，是与锯材纵长方向成垂直量得的最大节子尺寸或与节子本身纵长方向垂直检量其最宽处的尺寸，与所在材面标准宽度相比，用百分率表示。节子尺寸不足此mm和阔叶树的活节，均不计算尺寸和个数。6.6.2板材只检量宽材面上的节子，窄材面不计，方材按四个材面中降等最低的面检量。6.6.3圆形节(包括椭圆形节)的尺寸，是与锯材纵长方向垂直检量6.6.4圆形节(包括椭圆形节)不分贯通程度，以量得的实际尺寸计算。6.6.5条状节、掌状节的尺寸，是与节子本身纵长方向垂直检量其最宽处，以量得的实际尺寸计算。6.6.6锯材中的节子个数，是在检尺长内任意选择节子最多的1m中查定。板材以节子最多的一个宽材面为准，方材以四个材面中节子最多的一个材面为准。但跨干该1m长一端交界线上不足二分之一的节子不计。6.6.7在与材长方向相垂直的同一直线上的圆形节、椭圆形节、条状节，其尺寸应按该垂直线上实际接触尺寸相加计算。但横断面面积超过225cm2以上时，只检量其中尺寸最大的一个，不相加计算。6.6.8腐朽节按死节计算;掌状节应分别检量和计算个数。6，了腐朽6.7.1锯材中的腐朽，按其面积与所在材面面积相比，以百分率表示。6.7.2锯材横断面面积自225cm"以下时，板材上的腐朽，按宽材面计算;方材按四个材面中降等最低的面计算6.7.3锯材横断面面积超过225cm“以上时，其腐朽按六个面(两个端面加四个材面)中降等最低的面来评定(端面腐朽面积与该端面面积相比)。6.了.4在一个材面上有数块腐朽时，不论其相互间距大小，均应按各块的实际面积相加计算。6.8裂纹、夹皮6,8-1沿材长方向检量裂纹长度与检尺长相比，以百分率表示。6.8.2相邻或相对材面的贯通裂纹，无计算起点的规定，不论宽度大小均予计算。非贯通裂纹的最宽处宽度不足3mm的不计，自3mm以上的应检量裂纹全长 GB/T4822-19996.8.3数条彼此接近的裂纹，相隔的木质不足3mm的按整条裂纹计算，自3mm以上的分别检量，以其中降等最低的一条裂纹为准。6.8.4斜向裂纹按斜纹与裂纹两种缺陷中降等最低的一种评定。如斜向裂纹自一个材面延伸到另一个材面的，检量裂纹长度，按两个材面的裂纹水平总长计算。6.8.5夹皮在端面上的不计，在材面上的按裂纹计算。69虫眼6.9.1虫眼无深度规定。其最小直径足3mm的，均计算个数，但在钝棱上深度不足10mm的不计。6.9.2计算虫眼板材以宽材面为准，窄材面不计。方材按虫眼最多的材面评定。6.9.3跨于任意1m交界线上的虫眼和端面上的虫眼，均不计个数。6.10钝棱6.10.1钝棱以宽材面上最严重的缺角尺寸与检尺宽相比，以百分率表示。计算时，用检尺宽减去着锯宽度再与检尺宽相比，用百分率表示。6.10.2在同一材面的横断面上有两个缺角时，缺角尺寸要相加计算。6.10.3窄材面以着锯为限。6门0.4钝棱上存在的缺陷，应并人宽材面计算。6.11斜纹6.11.1斜纹在任意材长范围内.检量其1顷斜高度与该水平长度相比，用百分率表示。6门1.2斜纹按宽材面评定，窄材面不计。6.12其他6.12.1髓心不作为缺陷计算，但在材面上谧心周围木质部已剥离，使材面呈现出凹陷沟条时，其沟条部分按裂纹计算。6门2.2锯材的锯口损伤超过公差限度者，应改锯或让尺，外伤造成的缺角可按钝棱处理。6.12.3正方材量其最严重的弯曲面，按顺弯评等。6.12.4材质不合格的专用材，可不改锯，按GB/T153,GB/T4817中的普通锯材的缺陷允许限度进行评定。7检t工具了.1锯材尺寸一律用米制的量具检量。7.2锯材长、宽、厚度用钢卷尺、卡尺、木折尺、直尺检量。8等级标志标志在锯材断面或靠近端头的材身上，可用色笔、毛刷或钢印标明。标志符号见表1e表1特等一等二等三等0△O令'
