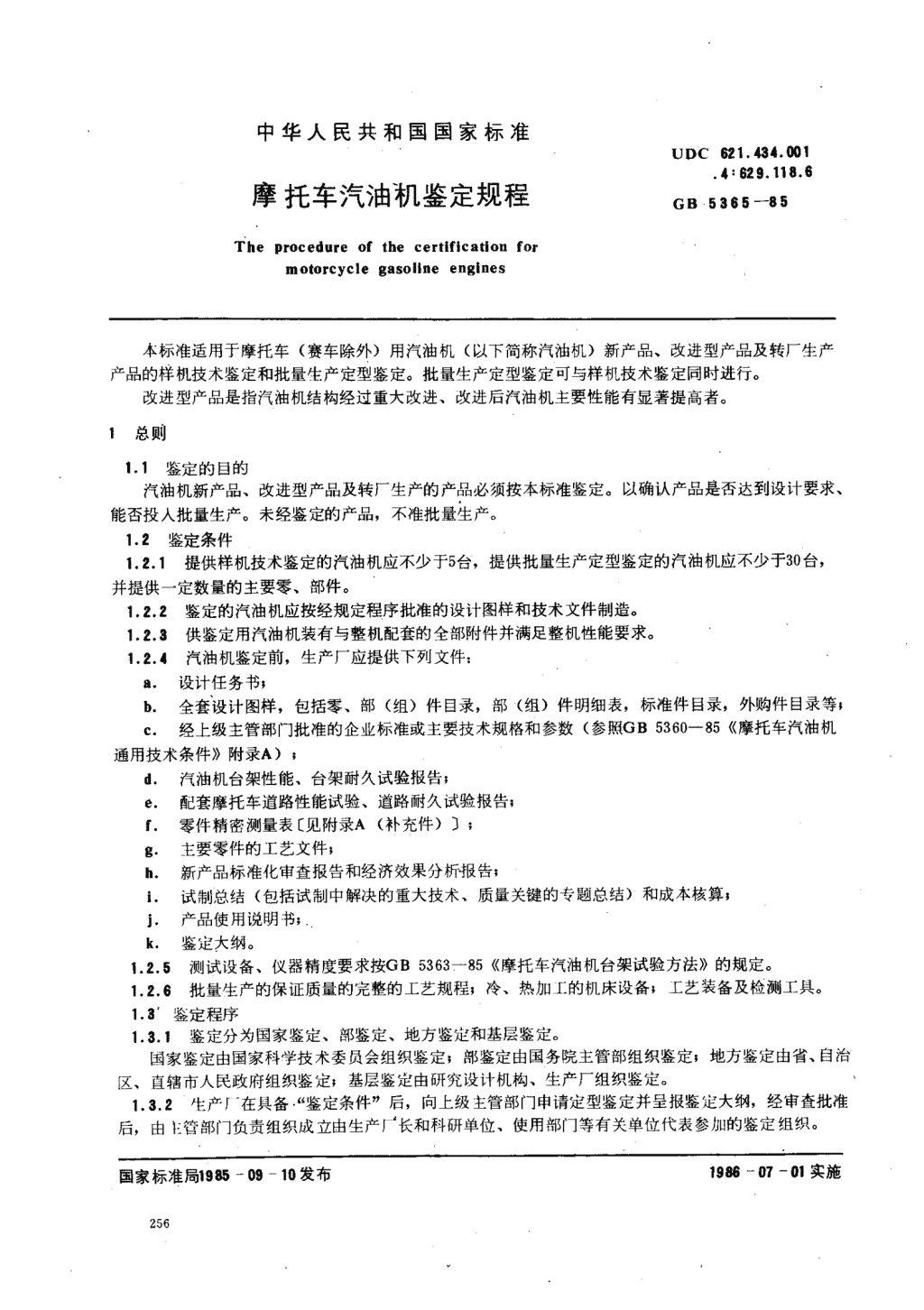

'中华人民共和国国家标准UDC621.434.加1.4:629.118.6摩托车汽油机鉴定规程GB5365-85Theprocedureofthecertificationformotorcyclegasolineengines本标准适用于摩托车(赛车除外)用汽油机(以下简称汽油机)新产品、改进型产品及转厂生产产品的样机技术鉴定和批量生产定型鉴定。批量生产定型鉴定可与样机技术鉴定同时进行。改进型产品是指汽油机结构经过重大改进、改进后汽油机主要性能有显著提高者。1总则1.1鉴定的目的汽油机新产品、改进型产品及转厂生产的产品必须按本标准鉴定。以确认产品是否达到设计要求、能否投人批量生产。未经鉴定的产品，不准批量生产。1.2鉴定条件1.2.1提供样机技术鉴定的汽油机应不少于5台，提供批量生产定型鉴定的汽油机应不少于30台，并提供一定数量的主要零、部件。1.2.2鉴定的汽油机应按经规定程序批准的设计图样和技术文件制造。1.2.3供鉴定用汽油机装有与整机配套的全部附件并满足整机性能要求。1.2.4汽油机鉴定前，生产厂应提供下列文件:a.设计任务书;b.全套设计图样，包括零、部(组)件目录，部(组)件明细表，标准件目录，外购件目录等，c.经上级主管部门批准的企业标准或主要技术规格和参数(参照GB5360-85《摩托车汽油机通用技术条件》附录A);d.汽油机台架性能、台架耐久试验报告;e.配套摩托车道路性能试验、道路耐久试验报告;f.零件精密测量表〔见附录A(补充件)〕;9主要零件的工艺文件;h.新产品标准化审查报告和经济效果分析报告;i.试制总结(包括试制中解决的重大技术、质量关键的专题总结)和成本核算;i.产品使用说明书;k.鉴定大纲。1.2.5测试设备、仪器精度要求按GB5363-85《摩托车汽油机台架试验方法》的规定。1.2.6批量生产的保证质量的完整的工艺规程;冷、热加工的机床设备;工艺装备及检测工具。1.3"鉴定程序1.3.1鉴定分为国家鉴定、部鉴定、地方鉴定和基层鉴定。国家鉴定由国家科学技术委员会组织鉴定;部鉴定由国务院主管部组织鉴定;地方鉴定由省、自治区、直辖市人民政府组织鉴定;基层鉴定由研究设计机构、生产厂组织鉴定。1.3.2生产厂在具备.“鉴定条件”后，向上级主管部门申请定型鉴定并呈报鉴定大纲，经审查批准后，由卜管部门负责组织成立由生产厂‘长和科研单位、使用部门等有关单位代表参加的鉴定组织。国家标准局1985一09一10发布1986一07一01实施 GB53已与一日51.3.3鉴定组织在所提供的汽油机中任意抽取鉴定试验样机，技术鉴定抽取不少于1台，批量生产定型鉴定不少于2台。1.3.4鉴定组织按本规程鉴定项目鉴定产品。对生产厂在鉴定前已做的台架耐久试验与道路使用、道路耐久试验及鉴定现场不具备试验条件的项目(例如低温起动试验等)应提供报告，经鉴定组织认可后，可免做。对改进型汽油机其未改进部分的项目，在鉴定过程中亦可免做。1.3.5鉴定组织根据鉴定情况作出能否通过鉴定的结论，并向上级主管部门呈报鉴定结论。鉴定结论按国家有关规定批准后，发给生产厂鉴定证书。2鉴定项目2.1技术资料2.1.1图样和技术文件应正确、完整、统一、清晰。2.1.2图样和技术文件应符合各类有关标准。2.1.2.1汽油机型号应符合GB7225-82《内燃机产品名称和型号编制规则》的规定。2.1.2.2名词术语、零部件名称应符合GB5359.4-85((摩托车术语及定义零部件名称》的规定。2.1.3图样和技术文件应符合技术管理制度的规定。2.1.4配套附件的资料按本规程的2.4.1及2.4.2要求。2.1.5批量生产定型鉴定时，制造厂应有小批量试生产的技术总结和工厂可进行批量生产的分析报告。2.2整机性能2.2.1汽油机的各项技术指标和技术要求应符合设计任务书、有关技术文件及GB5360-85《摩托车汽油机通用技术条件》的规定。2.2.2汽油机的台架性能试验、台架耐久试验按GB5363-85《摩托车汽油机台架试验方法》中鉴定试验的有关规定进行。2.2.3汽油机的怠速排气污染物的测量方法按GB5466-85《摩托车怠速污染物测量方法》进行。2.2.4汽油机排气管后方的噪声应不大于GB1495-79《机动车辆允许噪声》的规定。测试方法按GB5467-85《摩托车噪声测量方法》的规定进行。2.2.5汽油机清洁度测量方法按GB5361-85《摩托车汽油机清洁度测量方法》进行(仅用于批量生产定型鉴定)。2.3主要零、部(组)件质量鉴定组织应对产品的主要零、部(组)件质量进行检查(仅用于批量生产定型鉴定)。2.4配套附件2.4.1汽油机生产厂提供各种配套附件的目录、制造厂名。2.4.2外协配套附件应具有齐全的技术协议书、产品总图或外廓尺寸图、技术条件等。2.4.3外协配套附件应具有出厂检验合格证，进厂时应有良好的包装。2.4.4批量生产定型鉴定，提供的附件必须是经过鉴定的。今后生产的配套附件其型号、规格应当与样品一致。样机技术鉴定，未经定型的配套附件由其制造厂提供专业试验报告及汽油机厂提供装机试验报告，提请鉴定组审查。3鉴定结论鉴定结束时，鉴定组织应提供各类测试报告，编写鉴定文件，按本规程3.1条内容对汽油机进行评定。3.1评定内容a.设计图样及技术文件; GBsaes一..b.按鉴定项目2.2逐款评定。汽油机主要性能及技术指标是否达到设计任务书要求，是否达到相应的国家标准或专业标准，汽油机主要经济技术指标的先进性.d.汽油机的耐久性，汽油机结构的合理性及先进性，r.汽油机标准化审查报告。二之出现下列情况之一，则不能通过鉴定:a.由于设计、结构原因，不能保证汽油机安全运转，卜耐久试验后标定功率下降超过5%;c.耐久试验后最低燃油消耗率上升超过标定值5%;氏二立:土竺生杆螺栓、连杆轴承或主要零件损坏(指气缸体、气气盯缸需盖、、曲曲琳釉M,沽沽盆瑟、沽参钥、压什、*轴瓦、曲轴、主轴承或轴瓦、凸轮轴、正时齿轮、气门、气门弹簧进气簧片等)配套附件不能保证汽油机正常工作.::达不到第3.1a,3.1b,3.1d条中任一条。根据鉴定试验的结果和评定内容作出能否通过鉴定的结论，并对产品提出技术改进意见。3.3www.bzfxw.com259 GB5855-55附录A库托车汽油机精密侧f项目表(补充件)序号零件名称测量项目1气缸休缸径、圆柱度、表面粗糙度2活塞裙部直径、环槽高度、销孔内径、圆柱度3活塞环高度、厚度、开口间隙(在标准缸筒内测盘:4活塞销直径、圆柱度，表面粗糙度5连杆小头孔直径、回柱度、表面粗糙度;大头孑【直径、圆柱度、表面粗糙度侣小头孔轴线与夕头孔轴线之间在垂直方向与水平方向的平行口6曲轴主轴颈和连杆轴颈直径、圆柱度、表面粗糙度.各主轴颈间的同轴度7连杆大头轴承滚针直径，圆柱度B连杆小头轴承滚针直径、圆柱度9凸轮轴凸轮高度、轴颈www.bzfxw.com直径10气门挺柱杆径、圆柱度。底面高度11气门摇臂孔径、圆柱度12气门摇臂轴轴径、圆柱度13气门气门杆直径14气门弹簧工作高度下弹力巧离合器(1)离合器弹簧工作高度下弹力(2)离合器摩擦片厚度(3)离合器盘花键孔键槽宽附加说明:本标准由中国汽车工业公司，中华人民共和国航空工业部、兵器工业部、邮电部、公安部联合提出，由上海市汽车拖拉机研究所、航空工业部三0一研究所、天津内燃机研究所归口。本标准由航空工业部第六0八研究所负责起草。本标准主要起草人李雪娟。259'
