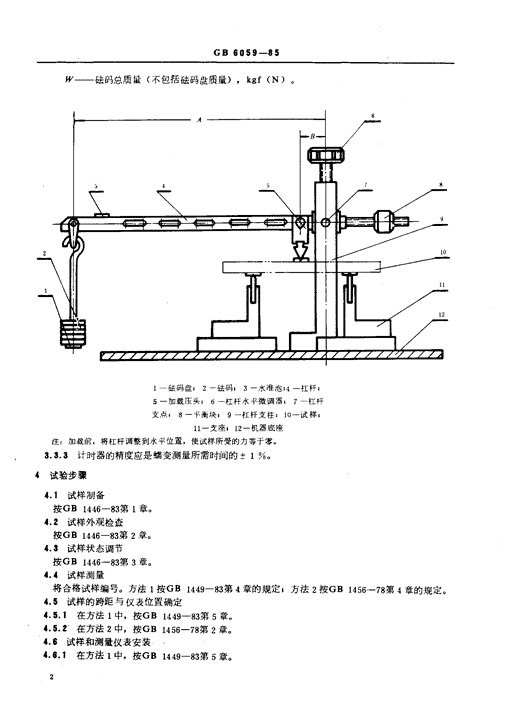

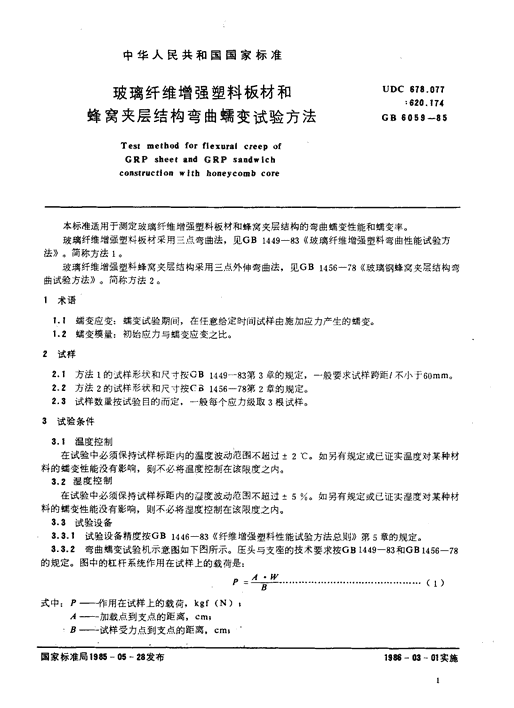

'UDC678.077:620.174中华人民共和国国家标准GB6059-85C.14r，7f-0"(II玻璃纤维增强塑料板材和蜂窝夹层结构弯曲蠕变试验方法TestmethodforflexuralcreepofGRPsheetandGRPsandwichconstructionwithhoneycombcore1985一05一28发布1986一03一01实施国家才示;住天熟批准 中华人民共和国国家标准玻璃纤维增强塑料板材和UDC678.077:620.174蜂窝夹层结构弯曲蠕变试验方法GB6059-85TestmethodflexuralcreepofGRPsheetGRPsandwichconstructionhoneycombcore本标准适用于测定玻璃纤维增强塑料板材和蜂窝夹层结构的弯曲蠕变性能和蠕变率。玻璃纤维增强塑料板材采用三点弯曲法，见GB1449-83《玻璃纤维增强塑料弯曲性能试验方法》。简称方法1。玻璃纤维增强塑料蜂窝夹层结构采用三点外伸弯曲法，见GB1456-78《玻璃钢蜂窝夹层结构弯曲试验方法》。简称方法2。1术语了.百蠕变应变:蠕变试验期间，在任意给定时间试样由施加应力产生的蠕变。1.2蠕变模量:初始应力与蠕变应变之比。2试样2.1方法1的试样形状和尺寸按GB1449-83第3章的规定，一般要求试样跨距1不小于60mma2.2方法2的试样形状和尺寸按CB1456-78第2章的规定。2.3试样数量按试验目的而定，一般每个应力级取3根试样。试验条件3.1温度控制在试验中必须保持试样标距内的温度波动范围不超过士20C。如另有规定或已证实温度对某种材料的蠕变性能没有影响，则不必将温度控制在该限度之内。3.2湿度控制在试验中必须保持试样标距内的湿度波动范围不超过士5%。如另有规定或已证实湿度对某种材料的蠕变性能没有影响，则不必将湿度控制在该限度之内。3.3试验设备3.3.1试验设备精度按GB1446-83《纤维增强塑料性能试验方法总则》第5章的规定。3.3.2弯曲蠕变试验机示意图如下图所示。压头与支座的技术要求按GB1449-83和GB1456-78的规定。图中的杠杆系统作用在试样上的载荷是:今(1)式中:尸--I乍用在试样上的载荷，kgf(N)A—加载点到支点的距离，Cnl多B—试样受力点到支点的距离，cm/国家标准局1985一0一2发布1986一0一01实施 GB6059-85W法码总质量(不包括珐码盘质量)，kgf(N)。www.bzfxw.com1一珐码盘;2一硅码。3一水准泡:4一江杆;5一加载压头，6一杠杆水平微调器37一杠杆支点;8-,V-衡块，9一杠杆支柱;to一试样;11一支座;12一机器底座注加载前，将杠杆调整到水平位置，使试样所受的力等于零。3.3.3计时器的精度应是蠕变测量所需时间的士1%.试验步骤4.1试样制备按GB1446-83第1章。4.2试样外观检查按GB1446-83第2章。4.3试样状态调节按GB1446-83第3章。4.4试样侧量将合格试样编号。方法1按GB1449-83第4章的规定;方法2按GB1456-78第4章的规定。4.5试样的跨距与仪表位置确定4.5.1在方法1中，按GB1449-83第5章。4.5.2在方法2中，按GB1456-78第2章。4.6试样和测量仪表安装4.6.1在方法1中，按GB1449-83第5章。 GB6059一.54.6.2在方法2中，按GB1456-78第2章。4.了试样弯曲强度测定4.7.1在方法1中，按GB1449-83第5章。4.7.2在方法2中，按GB1456-78第4章。4.8应力级选取在蠕变试验中，不要使用试样在不到1000h就失效的应力级。建议选取的最大应力级不超过弯曲强度的60写，应力级取3~6级。4.，加载应平稳、迅速加载，直至所需要的应力级。4.10挠度值的记录4.10.1在方法1中，记录试样跨中挠度值to4.10.2在方法2中，记录试样跨中挠度值I和两外伸端的挠度值I、和f,。建议记录挠度的时间t为:1，6，12,18,30,42mins1，2，3,5，7，10,24h。以后一天读一次，或按所要求的时间间隔记录，直至所要求的时间或试样断裂。5计算5.1初始模量和各时刻的蠕变模量注:初始模量等于施加应力与初始应变之比。5.1.1在方法1中，弯曲弹性模量E按GB1449-83第6章式(4)计算。5.1.2在方法2中，面板的弹性模量Ef按GB1456-78第5章式(4)和式(5)计算;芯子的平均剪切弹www.bzfxw.com性模量G。按GB1456-78第5章的式(7)和式(8)计算。5.2绘制蠕变曲线5.2.1绘制蠕变挠度与时间的曲线(f-t曲线)。5.2.2绘制蠕变挠度与时间对数的曲线(f-logt曲线)。5.2.3绘制蠕变模量与时间对数的曲线(E，-logt和G.-Iogt曲线)。5.3利用蠕变挠度曲线可计算蠕变率，以mm/h表示，由二挠度之差除以时间间隔求得。5.4作为材料比较，蠕变可表示为在某一时间间隔后的挠度增量与初始挠度的百分比。，，。/、_了。一fo、。。n」、‘、ioi一—^1VV-----一’lZ，Ja一式中:K,—某一时刻挠度增量与初始挠度的百分比;f,—某一时刻的挠度，mm,厂。—初始挠度，mma5.5作为设计使用，某一时刻的蠕变模量的保留率可表示为该时刻模量与初始模量的百分比。KZ(%)二李、，。。(3)‘，0式中:KZ—某一时刻蠕变模量与初始模量的百分比;A,—某一时刻蠕变模量，kgf/cm"(MPa);Aa—初始弹性模量，kgf/cm"(MPa)。注:1MPa二1N/mm"、10.2kgf/cm’。‘试验报告试验报告除GB1446-83第7章规定外，还包括下列内容:二与试验有关的参数，如跨距、外伸臂，载荷、温度、湿度和时间等; GB6059-85b.蠕变曲线，c.蠕变率;d.某一时刻挠度增量与初始挠度的百分比;亡某一时刻蠕变模量与初始模量的百分比;f如果试样发生断裂，应记录断裂时间、破坏类型和位置。附加说明木标准由国家建材局提出，由纤维增强塑料标准化技术委员会归口。本标准由国家建材局上海玻璃钢研究所、船舶工业总公司725所负责起草。本标准主要起草人沈叔曾、林廷旭。'
