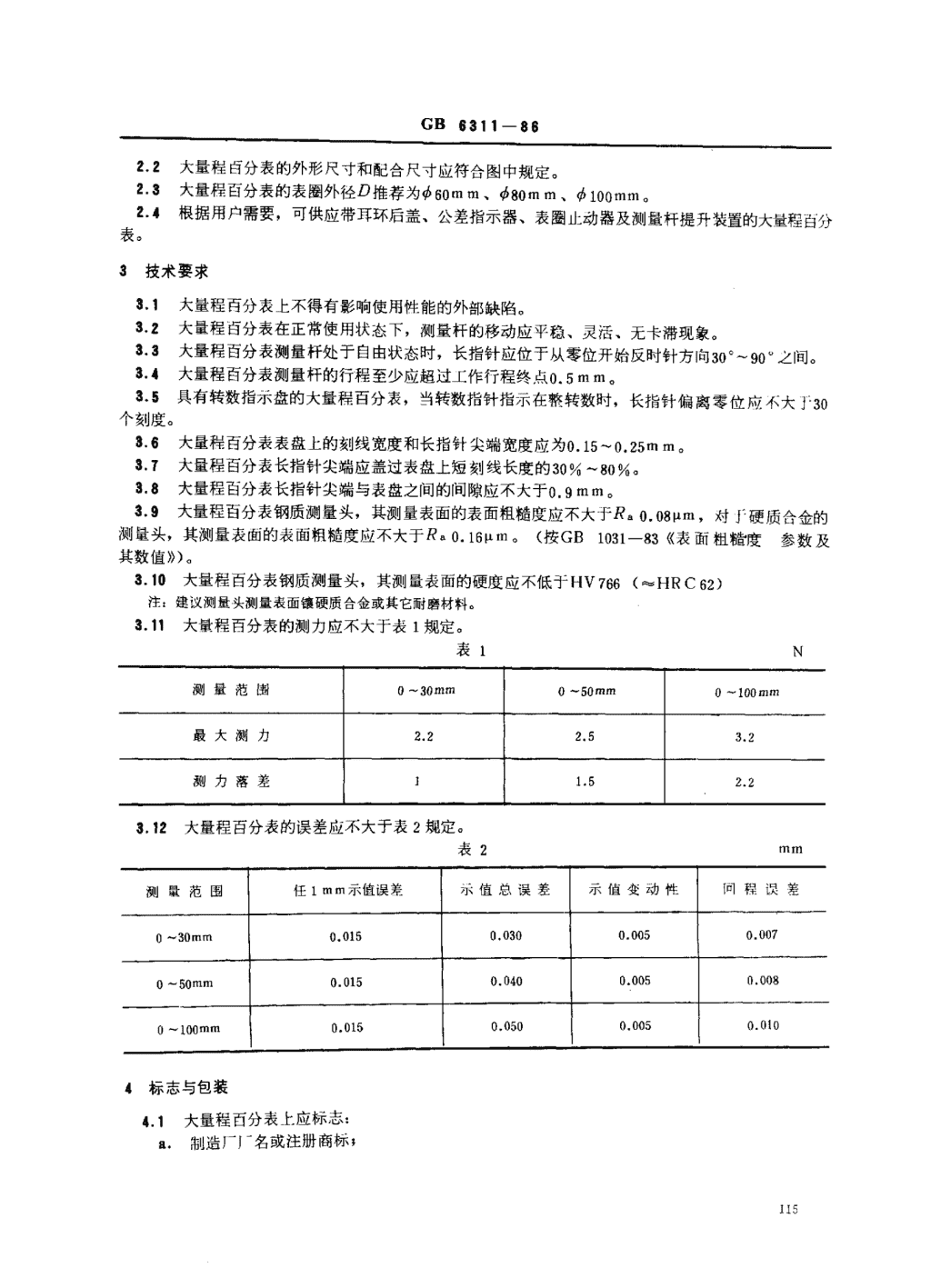

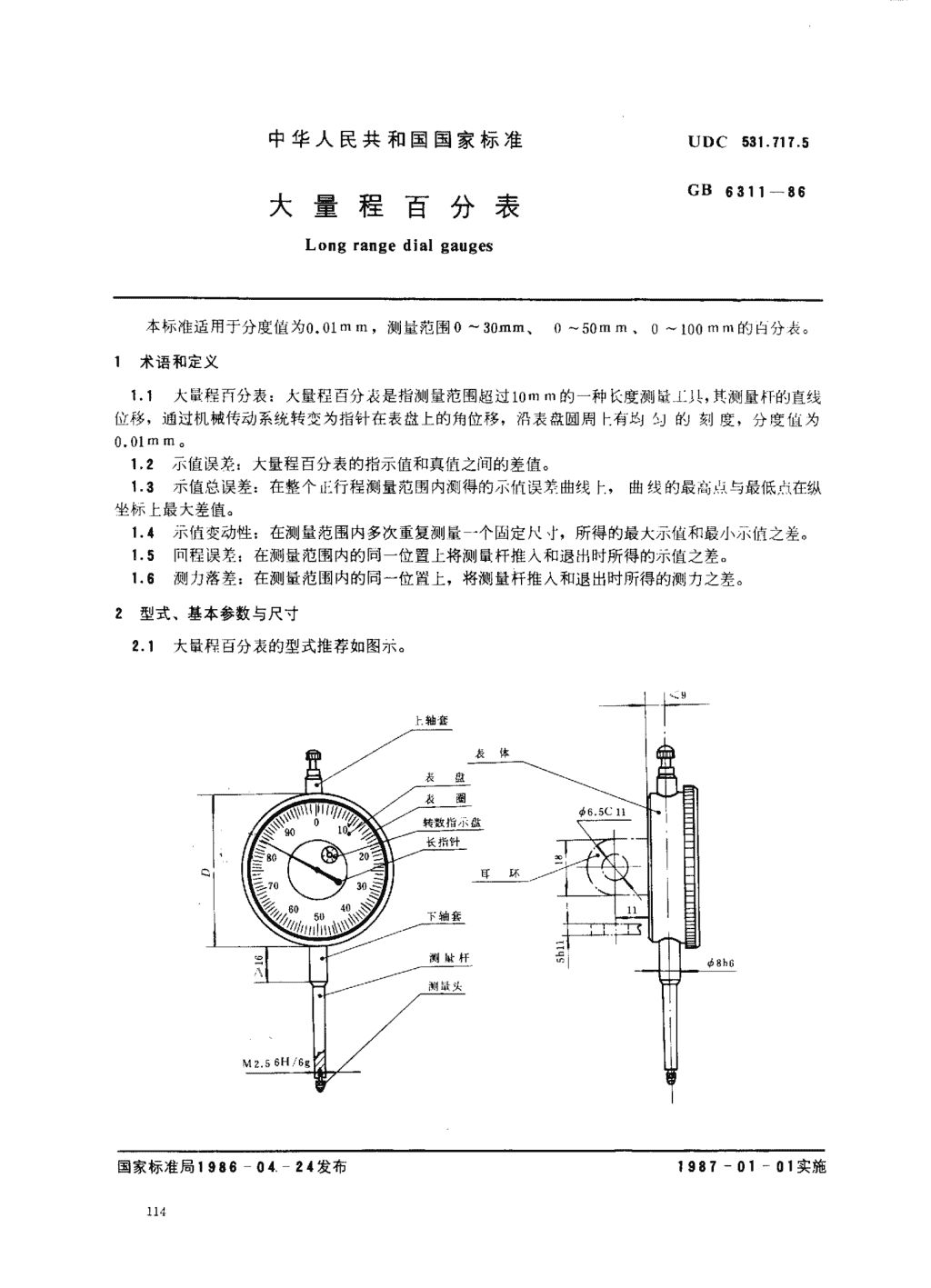

'中华人民共和国国家标准UDC531.717.5GB6311一e6大量程百分表Longrangedialgauges本标准适用于分度值为0.01rnm,测量范围。一30mm,0一50mm、0一loom"、的白分表。1术语和定义1.，大鼠程丙分表:大量程百分表是指测量范围超过lomm的一种长度测量工_具，其测量杆的直线位移，通过机械传动系统转变为指针在表盘上的角位移，沿表盘圆周卜有均匀的刻度，分度值为0.Olmm。1.2示值误差:大量程百分表的指示值和真值之间的差值。1.3示值总误差:在整个L=行程测量范围内测得的示侦误差曲线卜，曲线的最高点与最低点在纵坐标上最大差值。1.4示流变动性:在测量范围内多次重复测量一个固定尺寸，所得的最大示值和最小示值之差。1.5Inl程误差:在测量范围内的同一位置上将测最杆推入和退出时所得的示值之差。1.6测力落差:在测量范围内的同一位置上，将测量杆推人和退出时所得的测力之差。2型式、基本参数与尺寸2.1大量程百分表的型式推荐如图示。一升日兰国家标准局1986一04一24发布】987一01一01实施 GB6311一882.2大量程百分表的外形尺寸和配合尺寸应符合图中规定。2.3大量程百分表的表圈外径D推荐为060mm.080mm."V100mmo2.4根据用户需要，可供应带耳环后盖、公差指示器、表圈止动器及测量杆提升装置的大量程百分表。3技术要求3.1大量程百分表上不得有影响使用性能的外部缺陷。3.2大量程百分表在正常使用状态下，侧量杆的移动应平稳、灵活、无卡滞现象。3.3大量程百分表测量杆处于自由状态时，长指针应位于从零位开始反时针方向300--90。之间。3.4大量程百分表测量杆的行程至少应超过工作行程终点0.5--o3.5具有转数指示盘的大量程百分表，当转数指针指示在整转数时，长指针偏离零位应不大于30个刻度。3.6大量程百分表表盘上的刻线宽度和长指针尖端宽度应为0.15--0.25.mo3.T大量程百分表长指针尖端应盖过表盘上短刻线长度的300/a-80%a3.8大量程百分表长指针尖端与表盘之间的间隙应不大于0.9mmo3.9大量程百分表钢质测量头，其测量表面的表面粗糙度应不大于Re0.08km，对于硬质合金的测量头，其测量表面的表面粗糙度应不大于R.0.16Wmo(按GB1031-83《表面粗糙度参数及其数值》)。3.10大量程百分表钢质测量头，其测量表面的硬度应不低于HV766(-HRC62)注:建议测量头测量表面镶硬质合金或其它耐磨材料。3.”大量程百分表的测力应不大于表1规定。表1测量范围0一30M扭0.50..0一loom.最大测力2.22.53.23i9力落差]152.23.12大量程百分表的误差应不大于表2规定。表2测R范围任1..示值误差示值总误差示值变动性问程误差0--30..0.0150.0300.0050.0070一50.m0.0150.0400.0050.0080-l00mm0.0150.0500.0050.0104标志与包装4.1大量程百分表上应标志:a.制造厂1一名或注册商标 GB6311一asb.分度值;C.测量范围.4.产品序号。4.2大量程百分表的包装盒上应标志:a.制造厂厂名或注册商标.b.产品名称或产品代号;c.分度值;d.测量范围。4.3大量程百分表在包装前应经防锈处理并妥善包装，保证在运输过程中不致损坏产品。4.4大量程百分表应有产品合格证，产品合格证上应标有本标准的标准号、产品序号、出厂日期。 GB6311一go附录A大t程百分表的检验方法(补充件)本附录所列资料是关于生产厂出厂检验大量程百分表的检验方法，但不是唯一的检测方法。其它检测方法，也可采用。但检定仪器的不确定度应满足本附录A.4的规定。A.l大量程百分表误差检测方法:将大量程百分表可靠地紧固在一刚性支架上，使百分表量杆的轴线与精密测量仪的送进方向成一直线。在表的整个测量范围内，从。一lomm每隔0.2mm测定一次;大于JOmm，每隔0.5mm测定一次.连接各点，画出示值误差曲线，各项误差如下图所示。A.2示值变动性按下列方法检定A.2.1将大量程百分表可靠地安装在刚性支架上，使测量杆的轴线垂直于刚性平台，分别在测量范围的起点、中点、终点三个位置，提放测量杆不大于JOmm重复测量5--10次，求其最大与最小不值之差。A.2.2将大量程百分表安装在刚性支架上，使测量杆的轴线垂直于平台，在测量头和平台之间放置一个R为lomm的圆弧夹块，在垂直测量杆轴线的平面内作任意方向移动，求其最大与最小值之差。A.3回程误差大量程百分表按正行程所作的各点示值差，再作相对应的反行程测量，然后找出侧量范围内同一点正、反示值差的最大值，再在该点检查回程误差5次，行程至少为0.2mm，取5次不值的平均值。A.4对测量仪器的不确定度要求检验大量程百分表精度的测量工具，其精度要求如下:测量工具的不确定度应不大于3F1mi测量工具的回程误差应不大于lltmo GB6311一3附加说明:本标准由中华人民共和国机械工业部提出，由机械工业部成都工具研究所归曰。木标准由无锡市仪表厂、成都量具刃具!、中山量具刃具厂负责起草。木标准主要起草人陶保祥、常嗣且、梁忠树。'
