GBT6335.1-2010旋转和旋转冲击式硬币合金建工钻尺寸.pdf 5页

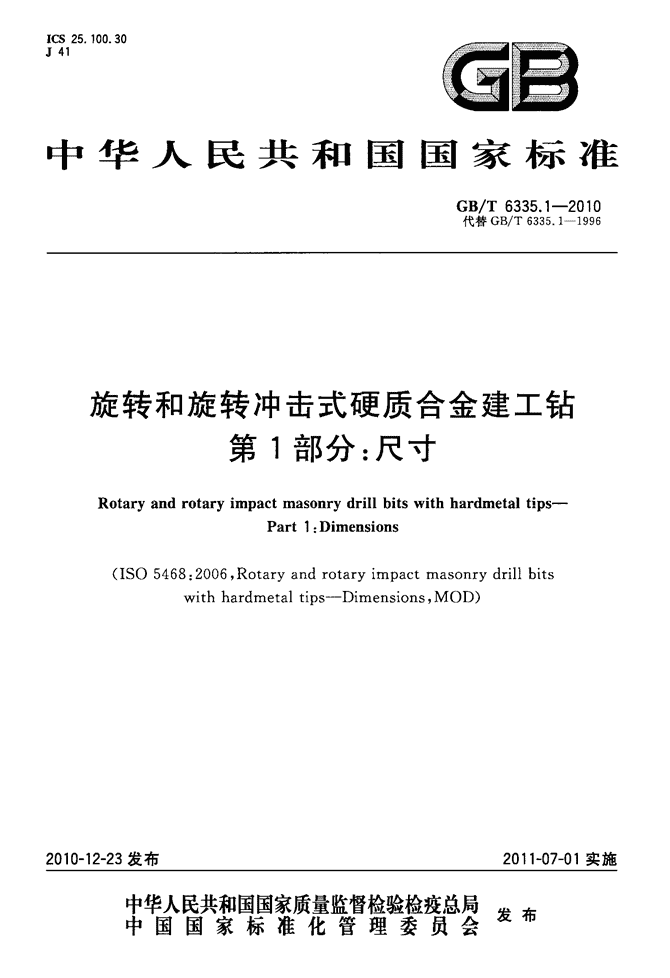

'ICS25．100．30J41圆雪中华人民共和国国家标准GB／T6335．1—2010代替GB／T6335．11996旋转和旋转冲击式硬质合金建工钻第1部分：尺寸ROtaryandrOtaryimpactmasonrydriUbitswithhardmetaltips——Part1：Dimensions(ISO5468：2006，Rotaryandrotaryimpactmasonrydrillbitswithhardmetaltips—Dimensions，MOD)2010—12—23发布2011—07—01实施宰瞀鹛紫瓣警糌瞥星发布中国国家标准化管理委员会促19 标准分享网www.bzfxw.com免费下载刖吾GB／T6335．1—2010GB／T6335《旋转和旋转冲击式硬质合金建工钻》分为两个部分：——第1部分：尺寸；——第2部分：技术条件。本部分为GB／T6335的第1部分。本部分修改采用IsO5468：2006《镶硬质合金刀片的旋转冲击式建工钻尺寸》(英文版)。本部分根据Is05468：2006重新起草。本部分与Is05468：2006相比有下列技术差异和编辑性修改：——“本国际标准”一词改为“本部分”；——用小数点“．”代替作为小数点的逗号“，”；——删除了国际标准的前言；-——增加了标记示例；——一增加了冲击钻柄部的型式和尺寸(附录A)。本部分代替GB／T6335．1—1996《旋转和旋转冲击式硬质合金建工钻第l部分；尺寸》。本部分与GB／T6335．11996相比主要变化如下：——取消了原标准中的第2章参考标准；——增加了第2章符号；一一修改了原图1中悬伸于冲击钻机夹头外的长度尺寸￡的标注；一一将原图1中增加硬质合金刀片高度n和硬质合金刀片肩部高度n。；——将原标准3．1中图l的注1修改为“冲击钻直径d在转角处去掉油漆或保护层后的硬质合金刀片的尺寸”；——将原标准3．1中表1的极限偏差按现行国际标准规定；——将原标准3．1中表1增加硬质合金刀片高度n和硬质合金刀片肩部高度n。的要求；一一取消了附录A中冲击钻四种柄部型式尺寸中的尺寸(L—f)。本部分的附录A为规范性附录。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会(sAC／Tc91)归口。本部分起草单位：成都工具研究所、常州市西夏墅工具产业生产力促进中心。本部分主要起草人：刘玉玲、邹春英、查国兵、许刚。本部分所代替标准的历次版本发布情况为：——GB／T6335一1986；——GB／T6335．1—1996。 www.bzfxw.com1范围旋转和旋转冲击式硬质合金建工钻第1部分：尺寸GB／T6335．1—2010GB／T6335的本部分规定了旋转和旋转冲击式硬质合金建工钻(以下简称冲击钻)的直径和在短系列、长系列、加长系列中的总长和工作部分长度。本部分适用于在砖、砌块及轻质墙等材料上钻孔直径为4mm～25mm的旋转和旋转冲击式硬质合金建工钻。本部分不适用于凿岩钻头。2符号n——硬质合金刀片高度；n。——一硬质合金刀片肩部高度；d——冲击钻的直径；卜冲击钻的悬伸长度；L——冲击钻的总长。3尺寸3．1冲击钻的尺寸和公差按图l和表1的规定。注1：冲击钻直径d在转角处去掉油漆或保护层后的硬质合金刀片的尺寸。注2：z为悬伸于冲击钻机夹头外的长度。图1旋转和旋转冲击式硬质合金建工钻 www.bzfxw.com标准分享网www.bzfxw.com免费下载GB／T6335．1—2010表1单位为毫米d短系列长系列加长系列(穿墙钻)基本极限总长工作总长工作总长工作夹持部长度总长长度分尺寸尺寸偏差L≈f≈Z≈f4．07539lO4．5+O405．O8539+O155．5O．8dO．57J1508510或136．O6．5100547．0+O．458．O+0．209．O1208020013510．O11．0O7d0．47d12．O22015040035060055010、1313．O或16+0．51509014．O+O215．O16．0O．6dO．37d40035060055018．O20．O22．016010013或+O55+02024．OO．55d032d1625．0600550注1：d或n。为参考尺寸。注2：夹持部分尺寸可按需要的柄部直径制造。3．2柄部型式有A型柄(直柄)、B型柄(缩柄)、c型柄(粗柄)和D型柄(三角柄)。柄部的型式和尺寸按附录A。4标记示例直径d—18mm，总长L=160mm，柄部型式为B型柄(缩柄)的冲击钻的标记为冲击钻18×160—B6335．1—2010 www.bzfxw.com附录A(规范性附录)冲击钻柄部的型式和尺寸A．1A型柄(直柄)的型式和尺寸按图A．1所示。(§≥35mm图A．1A．2B型柄(缩柄)的型式和尺寸按图A．2所示。图A．2A．3C型柄(粗柄)的型式和尺寸按图A．3所示。图A．3A．4D型柄(三角柄)的型式和尺寸按图A．4所示。GB／T6335．1—2010图A．4'
