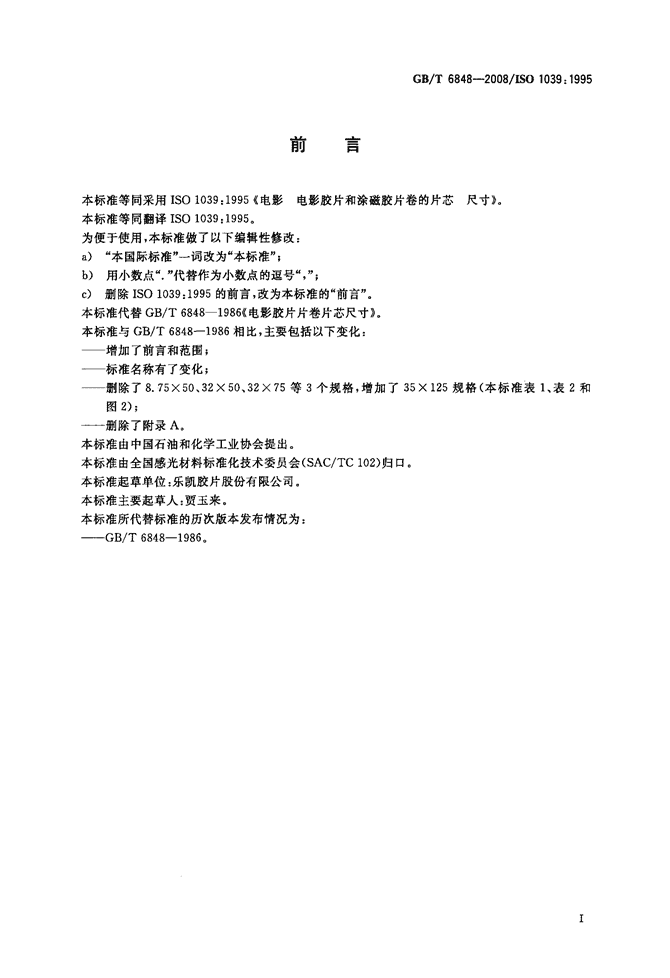

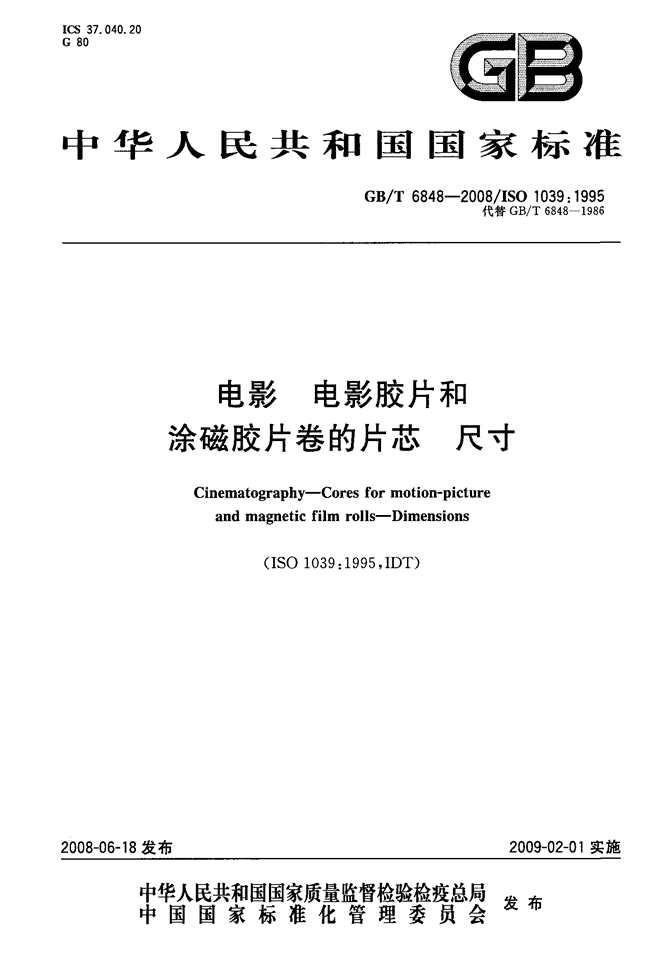

'ICS37．040．20G80圆雪中华人民共和国国家标准GB／T6848--2008／IS01039：1995代替GB／T68481986电影电影胶片和涂磁胶片卷的片芯尺寸2008—06-18发布Cinematography--Coresformotion—pictureandmagneticfilmrolls--Dimensions(IS01039：1995，IDT)2009—02—01实施宰瞀髁紫獬警糌瞥翼发布中国国家标准化管理委员会况1” 刖置GB／T6848--2008／Is01039：1995本标准等同采用ISO1039：1995《电影电影胶片和涂磁胶片卷的片芯尺寸》。本标准等同翻译ISO1039：1995。为便于使用，本标准做了以下编辑性修改：a)“本国际标准”一词改为“本标准”；b)用小数点“．”代替作为小数点的逗号“，”；c)删除ISO1039：1995的前言，改为本标准的“前言”。本标准代替GB／T68481986{电影胶片片卷片芯尺寸》。本标准与GB／T6848--1986相比，主要包括以下变化：——增加了前言和范围；——标准名称有了变化；——删除了8．75×50、32×50、32×75等3个规格，增加了35×125规格(本标准表1、表2和图2)；——删除了附录A。本标准由中国石油和化学工业协会提出。本标准由全国感光材料标准化技术委员会(SAC／TC102)归口。本标准起草单位：乐凯胶片股份有限公司。本标准主要起草人：贾玉来。本标准所代替标准的历次版本发布情况为：——GB／T6848—1986。 1范围GB／T6848--200B／ISO1039：1995电影电影胶片和涂磁胶片卷的片芯尺寸本标准规定了电影胶片和涂磁胶片卷的片芯的规格和尺寸。本标准适用于电影胶片和涂磁胶片卷的片芯。2片芯尺寸标称宽度为8mm、16mm、17．5mm、35mm、65mm和70mm的片芯应按图1和表1规定的尺寸和公差制作。各种片芯的规格以按毫米计算的胶片的标称宽度和片芯外径表示，例如宽度8mm、外径50mm的片芯表示为8×50。注1；在表1和图1中显示的英制单位已经按公认的换算方法化整，在少数情况下，这种化整的方法不同于通常的把毫米转换为英寸的方法。注2：在表1中A值尺寸和片芯的标称宽度的差值和趋势已有意识的固定下来了，目的是鼓励使片芯的最大宽度比相应的胶片的最小宽度稍微小一些这种通用的生产惯例。注3：将胶片固定在各种片芯上的方法都可自选，常用的是片芯上有1个或2个角度相反的片槽。后者便于不论片芯从哪边上到心轴上都能固定胶片。推荐把片槽的边缘稍微低下去一点，以减少在胶片头几圈压出痕迹来。注4：B尺寸的公差范围定的较大是为了包容现存各制造商的产品，然而，要求对任一制造商制做的片芯应保持尽量小的公差范围。对任何制造商制做的产品，这样可避免产生大的变化，包括片芯一侧到另一侧的锥度。335X125规格片芯的驱动孔35×125规格片芯应设计8个尺寸和位置如图2和表2所示的驱动孔。单位为毫米(英寸)图1所有片芯的共同尺寸 GB／T6848--2008／1SO1039：1995表1片芯的可变尺寸数值／规格尺寸代号mmInA7．9—2s0．31—8028×50B50．0土0．51．97士0．02A15．9—350．62—8。216×50B50．o土0．51．97士0．02A15．9—850．62—3。：16×75B75．o±}：31．97土o．02A15．9—3s0．62一：0216x100B100．0土1．03．94土0．04A17．4-3sO．6Z一&0217．5×100B100．0土1．03．94土0．04A34．9一!。1．37-8o{35×50B50．0士0．51．97土0．02A34．9—2。1．37—8。。35×75B75．0±i：82．95±3：8iA34．9一{。1．37—3。。35×looB100．0士1．03．94士0．04A34．9一}。1．37—8o‘35×1251B125．0士1．04．92士0．04A64．9一?。2．56—2。。65×75且75．01}32．95tg：g{|A69．9—2。2．75—2。．70×75B75．O=}：82．9513：3}8见注3。2、．广一惩飞蚣辽罗8均布图235X125片芯驱动孔(见注3)驱动孔局部图 表2驱动孔尺寸GB／T6848--2008／IS01039：1995尺寸代号数值／ram数值／inF10．00土0．500．394土0．020G35．00土0．501．378土0．020H14．60土0．500．575士0．020J22．50K45。'
