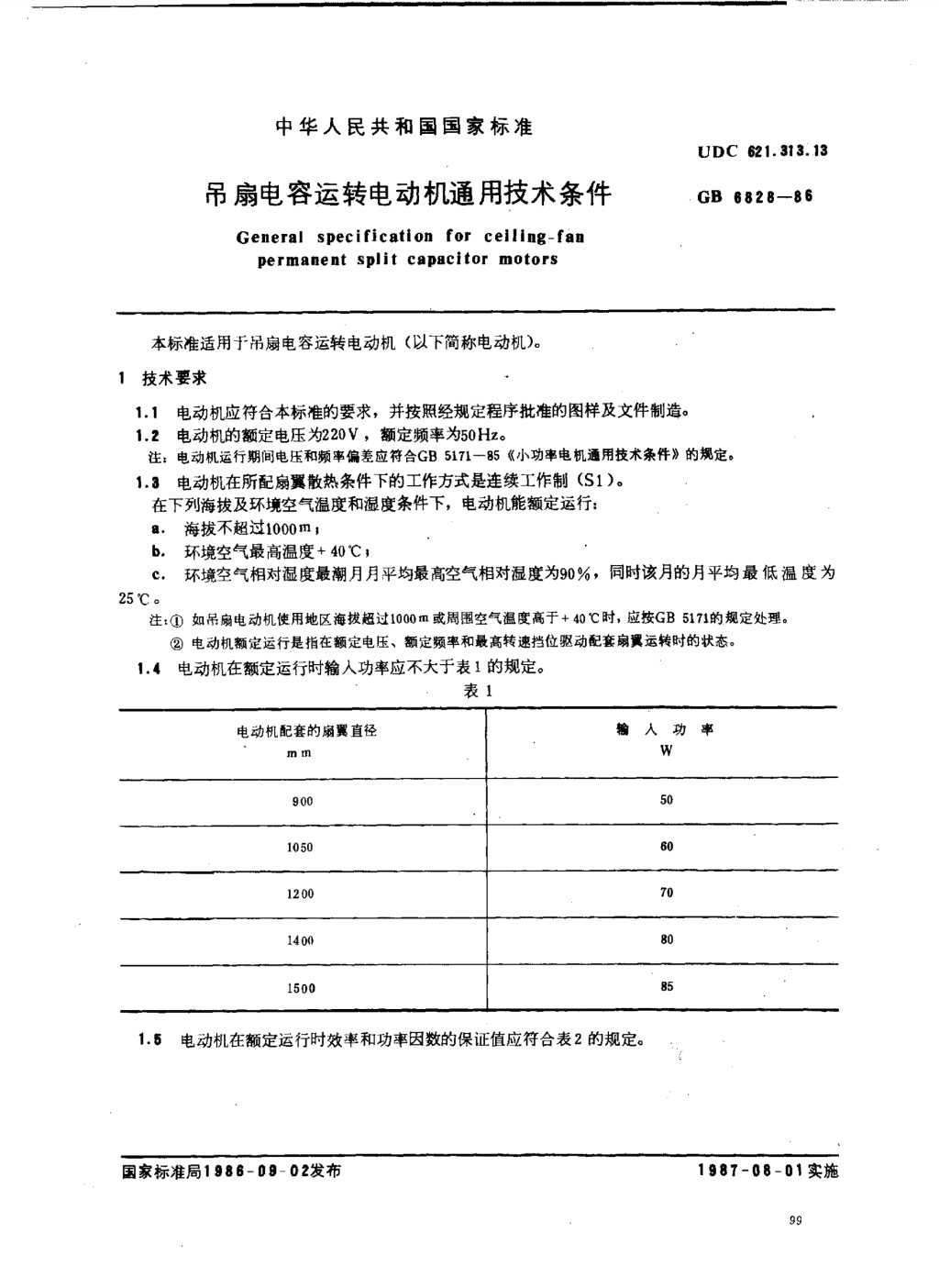

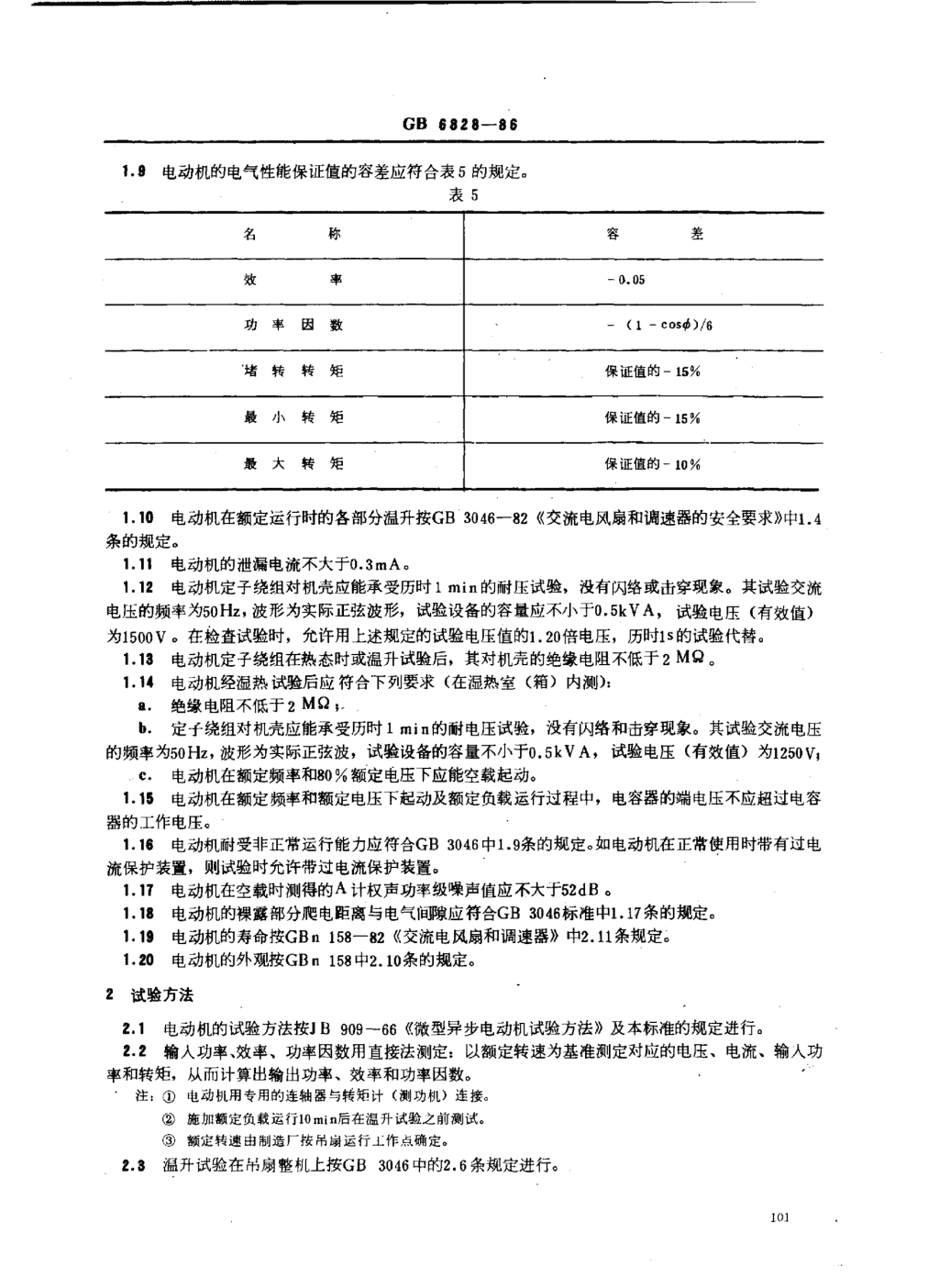

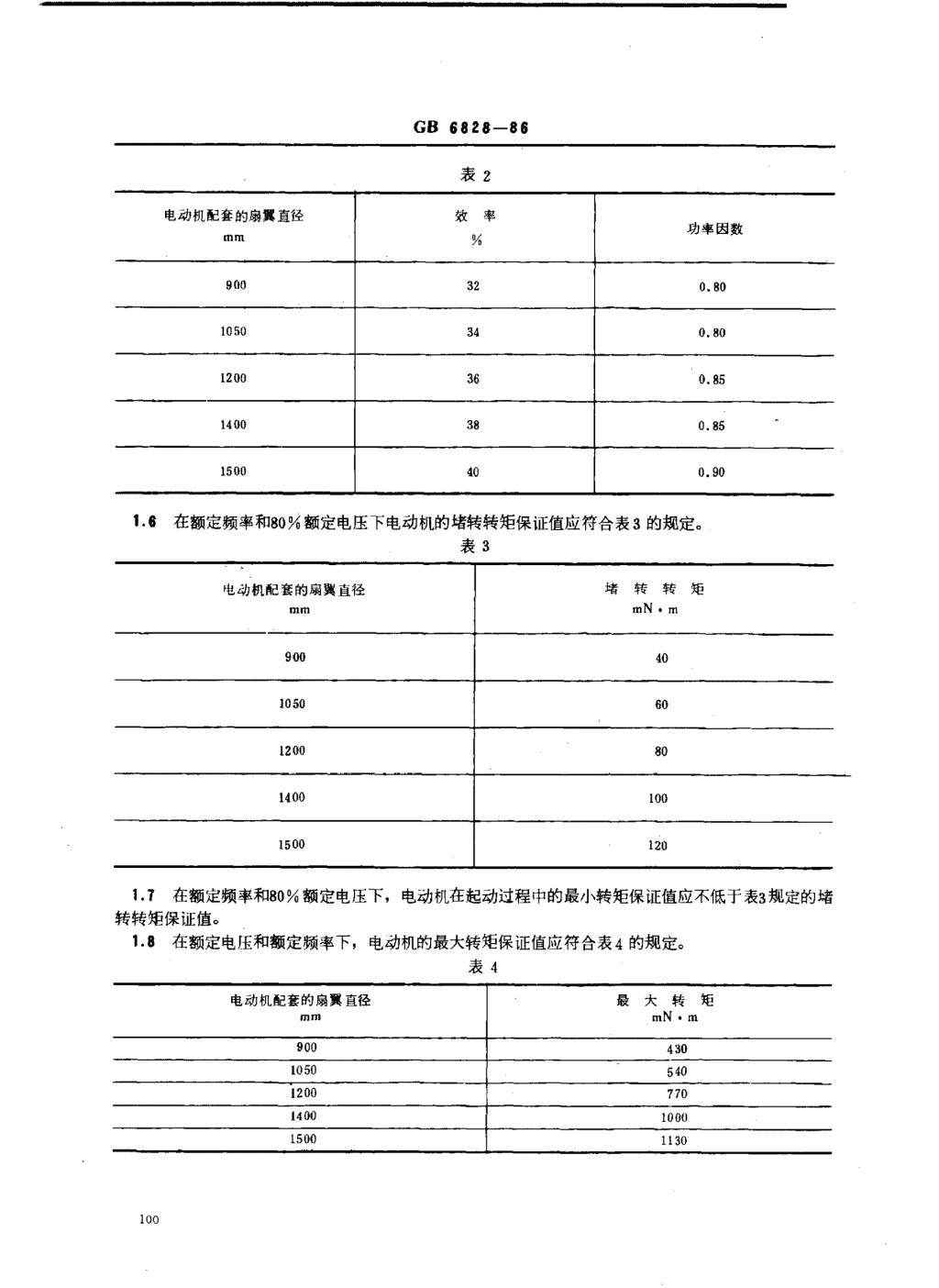

'中华人民共和国国家标准UDC能1.313.13吊扇电容运转电动机通用技术条件GB6828-86Generalspecificationforceiling一fanpermanentsplitcapacitormotors本标准适用于吊扇电容运转电动机(以下简称电动机)o1技术要求1.1电动机应符合本标准的要求，并按照经规定程序批准的图样及文件制造。1.2电动机的额定电压为220V，额定频率为50Hz.往:电动机运行期间电压和频率偏差应符合GB5171-85《小功率电机通用技术条件》的规定。1.3电动机在所配扇翼散热条件下的工作方式是连续工作制(Si).在下列海拔及环境空气温度和湿度条件下，电动机能额定运行:二海拔不超过1000m。b.环境空气最高温度+400C，c.环境空气相对湿度最潮月月平均最高空气相对湿度为90，同时该月的月平均最低温度为25℃。注①如吊扇电动机使用地区梅拔超过1000-或周围空气温度高于+40℃时，应按GB5171的规定处理。②电动机额定运行是指在额定电压、额定频率和最高转速挡位驱动配套扇其运转时的状态。4电动机在额定运行时输人功率应不大于表1的规定。表1电动机配套的扇翼直径翰人功率JnmW900501050601200701400so1500851.5电动机在额定运行时效率和功率因数的保证值应符合表2的规定。国家标准局1986一Do一02发布1987一08一01实施 标准分享网www.bzfxw.com免费下载GB6828-86表2电动机配套的扇冀直径效率功率因数mm%900320.801050340.801200360.851400380.851500400.901.6在额定频率和80额定电压下电动机的堵转转矩保证值应符合表3的规定。表3电动机配套的扇翼直径堵转转矩幻】mmN。m90040105060120080140010015001201.7在额定频率和80%额定电压下，电动机在起动过程中的最小转矩保证值应不低于表3规定的堵转转矩保证值。1二在额定电压和额定频率下，电动机的最大转矩保证值应符合表4的规定。轰4电动机配套的扇翼直径最大转矩口】mmN。m900430105054012007701400100015001130100 GB6828一":II二电动机的电气性能保证值的容差应符合表5的规定。表5名称容差效率一0.05功率因数一(1一COSO)/6堵转转矩保证值的一15%最小转矩保证值的一巧%最大转矩保证值的一10%1.10电动机在额定运行时的各部分温升按GB3046-82《交流电风扇和调速器的安全要求》中1.4条的规定。1.11电动机的泄漏电流不大于。.3mAa1.12电动机定子绕组对机壳应能承受历时1min的耐压试验，没有闪络或击穿现象。其试验交流电压的频率为50Hz，波形为实际正弦波形，试验设备的容量应不小于。.5kVA,试验电压(有效值)为1500Vo在检查试验时，允许用上述规定的试验电压值的1.20倍电压，历时15的试验代替。1.18电动机定子绕组在热态时或温升试验后，其对机壳的绝缘电阻不低于2MQo1.14电动机经湿热试验后应符合下列要求(在湿热室(箱)内MID:a.绝缘电阻不低于2MQ,.‘，定子绕组对机壳应能承受历时1min的耐电压试验，没有闪络和击穿现象。其试验交流电压的频率为50Hz，波形为实际正弦波，试验设备的容量不小于0.5kVA，试验电压(有效值)为1250V;c.电动机在额定频率和80Yu额定电压下应能空载起动。1.18电动机在额定频率和额定电压下起动及额定负载运行过程中，电容器的端电压不应超过电容器的工作电压。1.16电动机耐受非正常运行能力应符合GB3046中1.9条的规定。如电动机在正常使用时带有过电流保护装置，则试验时允许带过电流保护装置。1.17电动机在空载时测得的A计权声功率级噪声值应不大于52dB。1.18电动机的裸露部分爬电距离与电气间隙应符合GB3046标准中1.17条的规定。1.18电动机的寿命按GBn158-82《交流电风扇和调速器》中2.11条规定。1.20电动机的外观按GBn158中2.10条的规定。2试验方法2.1电动机的试验方法按JB909-66《微型异步电动机试验方法》及本标准的规定进行2.2输人功率、效率、功率因数用直接法测定:以额定转速为基准测定对应的电压、电流、输人功率和转矩，从而计算出输出功率、效率和功率因数。注:①电动机用专用的连轴器与转矩计(测功机)连接。②施加额定负载运行10min后在温升试验之前测试。③额定转速由制造厂按吊扇运行工作点确定。2.8温开试验在吊扇移机上按GB3046中的2.6条规定进行。 标准分享网www.bzfxw.com免费下载GB6828一so泄漏电流的测定，按GB3046中的2.7条规定进行。::;噪声测定是依据GB2806-81《电机噪声测定方法)}，将电动机悬吊于全消声室或半消声室内进行A计权声功率级的测定。试验点配置是在电动机下面0.225m平面上与R=0.5m的全球包络面相交处布4个点(见噪声测点配置图)，噪声声功率级按下列公式计算:-S-Lw=Lr+10Ig-Y-=1-a+5式中:Lw-A计权声功率级，dB(A)，几—各点平均声级，为4个测点值的算术平均值，dB(A);S。一基准面面积，取S。二]M2,S—全球包络面面积，取S=4aR2=3.14-"，R-测试半径，取R=0.5m。单位:mm噪声测点配置图2.6湿热试验按GB2423.3-81《电工电子产品基本环境试验规程试验C8,恒定湿热试验方法》进行。试验周期48h。寿命试验在吊风扇整机上按GBn158标准中3.14条的规定进行。:一;非正常运行试验:在吊扇整机上按GB3046中2.11条的规定进行。 GB6828一86a检验规则3.1每台电动机应经过检查试验，检查试验项目包括:3.1.1机械检查:a.外观质量检查，b.检查电动机的装配是否完整正确;c.电动机运转应平稳轻快，无异常杂音;d.安装尺寸检查。3.1.2定子绕组在实际冷却状态下直流电阻的测定。3.1.3定子绕组对机壳绝缘电阻的测定(检查试验时可测量冷态绝缘电阻，但应保证热态绝缘电阻值不低于1.13条的规定)。3.1.4空载试验:a.空载电流和功率的测定。b.降压空载起动。3.1.5堵转电流和损耗的测定。3.1.6定子绕组对机壳的耐电压试验。注:3.1.1款中的a,b,c项，3.1.3款，3.1.4款，3.1.6款每台产品必须进行检查。其他项目允许抽查，其抽查数It应不少于每批产品的2(但不少于3台)。如抽试的产品试验发现任何一台有不合格项目，则抽试的产品数最加倍，重做该项目试验，如仍有任何一台不合格时，该项目作不合格论。3.2，型式试验:3.2.1按GBn158标准中4.4.1款的规定进行型式试验。3.2.2电动机的型式试验项目包括:a.检查试验项目的全部;b.漏电距离与电气间隙的检查;C，堵转转矩的测定，d.起动过程中最小转矩的测定;e.最大转矩d7测定，f.温升试验，8.输人功率的测定;h.效率、功率因数的测定，i.泄漏电流的测定;l.噪声的测定。k.湿热试验，:电容器端电压的测定;二*寿命试验;n.*非正常运行试验。注①有“申”号者允许仅在产品定型时试验。②型式试验时配有电容器的电容值容差为士l%。3.2.3型式试验的产品样机数量不少于3台。如抽试的产品样机试验发现任何一台有不合格项目，则抽试产品样机的数量加倍，重做该项目型式试验，如仍有任何一台不合格时，该项目作不合格论。4标声、包装、运输、贮存与供应卜4.1标志、包装、贮存与供应均按GBn158标准中第5章的规定。 标准分享网www.bzfxw.com免费下载GB6828-864.2运输时必须保证电动机不受碰伤、雨淋和化学腐蚀。附加说明:本标准由中华人民共和国机械工业部提出。本标准由广州电器科学研究所，北京家用电器研究所负责起草。本标准主要起草人季良、马坚、王宝播。'
