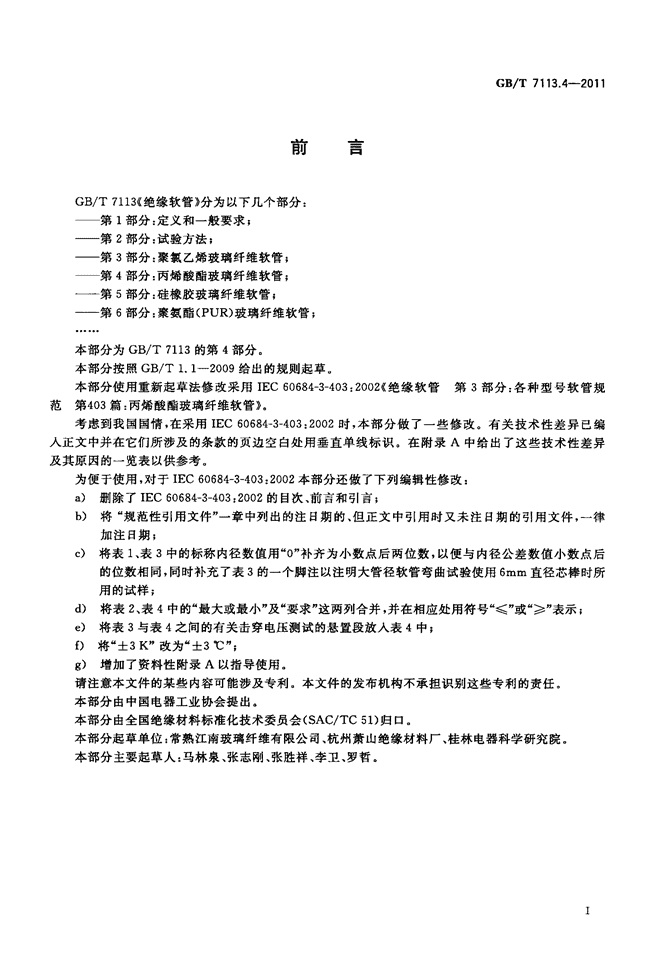

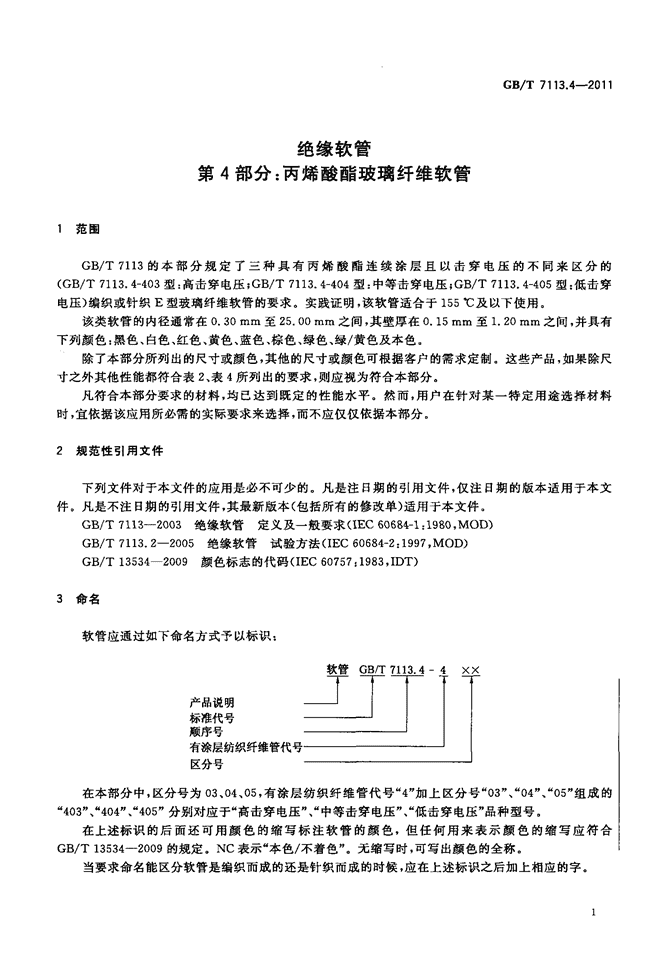

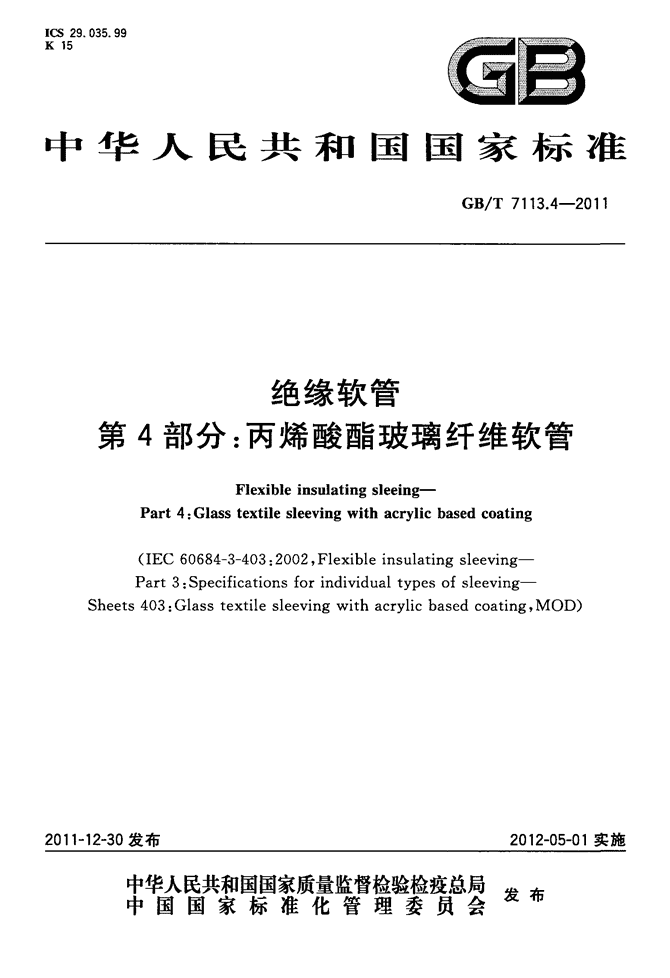

'ICS29．035．99K15蝠雷中华人民共和国国家标准GB／T7113．4—2011绝缘软管第4部分：丙烯酸酯玻璃纤维软管Flexibleinsulatingsleein矿一Part4：Glasstextilesleevingwithacrylicbasedcoating(IEC60684—3—403：2002，Flexibleinsulatingsleeving—Part3：Specificationsforindividualtypesofsleeving—Sheets403：Glasstextilesleevingwithacrylicbasedcoating，MOD)2011-12-30发布2012—05一01实施丰瞀髁鬻瓣警糌瞥星发布中国国家标准化管理委员会促19 标准分享网www.bzfxw.com免费下载刚昌GB／T7113《绝缘软管》分为以下几个部分：——第1部分：定义和一般要求；——第2部分：试验方法；——第3部分：聚氯乙烯玻璃纤维软管；——第4部分：丙烯酸酯玻璃纤维软管；——第5部分：硅橡胶玻璃纤维软管；——第6部分：聚氨酯(PUR)玻璃纤维软管GB／T7113．4--2011本部分为GB／T7113的第4部分。本部分按照GB／T1．1—2009给出的规则起草。本部分使用重新起草法修改采用IEC60684—3—403：2002(<绝缘软管第3部分：各种型号软管规范第403篇：丙烯酸酯玻璃纤维软管》。考虑到我国国情，在采用IEC60684—3—403：2002时，本部分做了一些修改。有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录A中给出了这些技术性差异及其原因的一览表以供参考。为便于使用，对于IEC60684—3—403：2002本部分还做了下列编辑性修改：a)删除了IEC60684—3—403：2002的目次、前言和引言；b)将“规范性引用文件”一章中列出的注日期的、但正文中引用时又未注日期的引用文件，一律加注日期；c)将表1、表3中的标称内径数值用⋯0补齐为小数点后两位数，以便与内径公差数值小数点后的位数相同，同时补充了表3的一个脚注以注明大管径软管弯曲试验使用6mm直径芯棒时所用的试样；d)将表2、表4中的“最大或最小”及“要求”这两列合并，并在相应处用符号“≤”或“≥”表示；e)将表3与表4之间的有关击穿电压测试的悬置段放人表4中；f)将“±3K”改为“土3℃”；g)增加了资料性附录A以指导使用。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国电器工业协会提出。本部分由全国绝缘材料标准化技术委员会(SAC／TC51)归口。本部分起草单位：常熟江南玻璃纤维有限公司、杭州萧山绝缘材料厂、桂林电器科学研究院。本部分主要起草人：马林泉、张志刚、张胜祥、李卫、罗哲。 标准分享网www.bzfxw.com免费下载1范围绝缘软管第4部分：丙烯酸酯玻璃纤维软管GB／T7113．4—2011GB／T7113的本部分规定了三种具有丙烯酸酯连续涂层且以击穿电压的不同来区分的(GB／T7113．4-403型：高击穿电压；GB／T7113．4-404型：中等击穿电压；GB／T7113．4-405型：低击穿电压)编织或针织E型玻璃纤维软管的要求。实践证明，该软管适合于155℃及以下使用。该类软管的内径通常在0．30film至25．00mm之间，其壁厚在0．15mm至1．20mm之间，并具有下列颜色：黑色、白色、红色、黄色、蓝色、棕色、绿色、绿／黄色及本色。除了本部分所列出的尺寸或颜色，其他的尺寸或颜色可根据客户的需求定制。这些产品，如果除尺寸之外其他性能都符合表2、表4所列出的要求，则应视为符合本部分。凡符合本部分要求的材料，均已达到既定的性能水平。然而，用户在针对某一特定用途选择材料时，宜依据该应用所必需的实际要求来选择，而不应仅仅依据本部分。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T7113一z003绝缘软管定义及一般要求(IEC60684—1：1980，MOD)GB／T7113．2—2005绝缘软管试验方法(IEC60684-2：1997，MOD)GB／T135342009颜色标志的代码(IEC60757；1983，IDT)3命名软管应通过如下命名方式予以标识：产品说明标准代号顺序号有涂层纺织纤维管代区分号软管GB／T7113．4—4x×在本部分中，区分号为03、04、05，有涂层纺织纤维管代号“4”加上区分号“03”、“04”、“05”组成的“403”、“404”、“405”分别对应于“高击穿电压”、“中等击穿电压”、“低击穿电压”品种型号。在上述标识的后面还可用颜色的缩写标注软管的颜色，但任何用来表示颜色的缩写应符合GB／T13534--2009的规定。NC表示“本色／不着色”。无缩写时，可写出颜色的全称。当要求命名能区分软管是编织而成的还是针织而成的时候，应在上述标识之后加上相应的字。 标准分享网www.bzfxw.com免费下载GB／T7113．4—20114要求常规尺寸的软管除了应满足GB／T7113--2003的规定要求外，还应满足表1、表2和表4的要求。5合格判断软管是否符合本部分的要求，通常应根据标称内径为10．00mm的黑色软管的结果为准。表1尺寸要求内径公差壁厚4标称内径mm双向单向7113．4-403型7113．4-404型7113．4-405型(士)(+)最小值最大值最小值最大值最小值最大值0．300．100．200．250．500．200．500．150．500．100．200．250．500．200．500．150．500．800．100．200．250．500．200．500．150．501．000．150．300．250．750．200．750．150．751．500．150．300．350．750．200．750．150．752．000．200．400．350．750．200．750．150．752．500．200．400．750．200．750．150．753．000．250．500．400．"／50．200．750．150．754．000．250．500．750．300．750．200．755．000．250．500．750．300．750．200．756．000．250．500．750．300．750．200．758．000．501．000．500．750．300．750．200．7510．000．501．000．651．000．400．900．400．7512．000．501．000．651．000．400．900．400．7516．000．501．000．651．000．400．900．400．7520．000．501．000．651．200．400．900．400．7525．000．501．000．651．200．400．900．400．75‘对于非标准标称内径的软管，至少应具有和相邻较大标准标称内径软管同样大的壁厚。对于标称内径小于0．30him的软管，其壁厚至少与0．30mrn软管的壁厚相同。对于标称内径大于25．00mm的软管，其壁厚至少应等于25．00film软管的壁厚。表2基本要求7113．2—要求性能单位7113．4说明2005中的章、条号—403型—404型—405型准确测量至尺寸4见表10．05ram仅适用于标称耐焊热性8通过内径小于或等于5mm的软管2 标准分享网www.bzfxw.com免费下载表2(续)GB／T7113．4—2011GB／T7113．2—要求性能单位G／3／T7113．4GB／T7113．4GB／T7113．4说明2005中的章、条号—403型—404型—405型试验温度加热后的弯曲性14涂层无可见的裂痕或脱落，允许颜色变深180℃士3℃；芯棒直径见表3试验温度在--15℃～低温弯曲性15涂层无可见裂痕或脱落一18℃之间；芯棒直径见表3涂层无迁移、软管与纸及软管试片之间无粘涂层耐水解性18着、纸无任何变色迹象击穿电压22kV见表4绝缘电阻23——室温下23．4．2n≥1．o×IO9火焰蔓延性27．2中方法A——燃烧时间≤60——目测检查对三个试样中的任何一个指示旗不应被烧掉或烧焦，棉花层也不应被燃着的或灼热的颗粒或燃着的滴落物点燃表3弯曲试验用芯棒直径芯棒直径标称内径加热后低温下o．503o．8041．oo51．5062．oo82．5010lO3．oo124．oo155．oo186．00218．oo276‘10．OO336a12．oo406‘16．oo6‘20．oo6-6‘25．oo6‘‘试样：6mm宽的条样。3 标准分享网www.bzfxw.com免费下载GB／T7113．4—2011表4对击穿电压的要求击穿电压7113．2—kV击穿电压2005中的试验方法7113．4-403型7113．4-404型7113．4-405型章、条号中值最低值中值最低值中值最低值弹丸浴22．2或直芯棒／100mm箔电极——室温下22．3≥5．7≥4．3≥3．3≥2．5≥1．8≥1．2——高温下22．54≥2．9≥2．3≥1．9≥1．4————湿热后22．6≥1．7≥1．3≥1．4≥1．1——击穿电压应按上述给出的方法之一在室温下、高温下和湿热处理后测定。施加电压的速度应为500Ws或在10s～20s之间达到所要求的击穿电压值。4高温下试验应在155℃士3℃下进行。4 附录A(资料性附录)本部分与IKC60684—3—403：2002技术性差异及其原因表A．1给出了本部分与IEC60684—3—403：2002技术性差异及其原因。GB／T7113．4—2011表A．1本部分与IEC60684—3—403：2002技术性差异及其原因本规范章、条编号技术性差异原因IEC60684—3—403：2002中引用的IEC60684—1：2003是最新版本的标准，而本部分引用的国引用了采用IEC606841：1980的国家标家标准GB／T7113--2003是由IEC606841：2准GB／T7113--2003，而非IEC60684—1：20031980的版本转化而来的，但经核对主要技术内容未变，不会对本部分的使用造成影响，故为方便使用仍引用此国家标准命名依据GB／T7113—2003进行，相对IEC606843403：2002中的命名过于繁杂，3简单不适合我国国情'
