GBT7169-2011含碱性或其它非酸性电解质的蓄电池和蓄电池组型号命名方法.pdf 8页

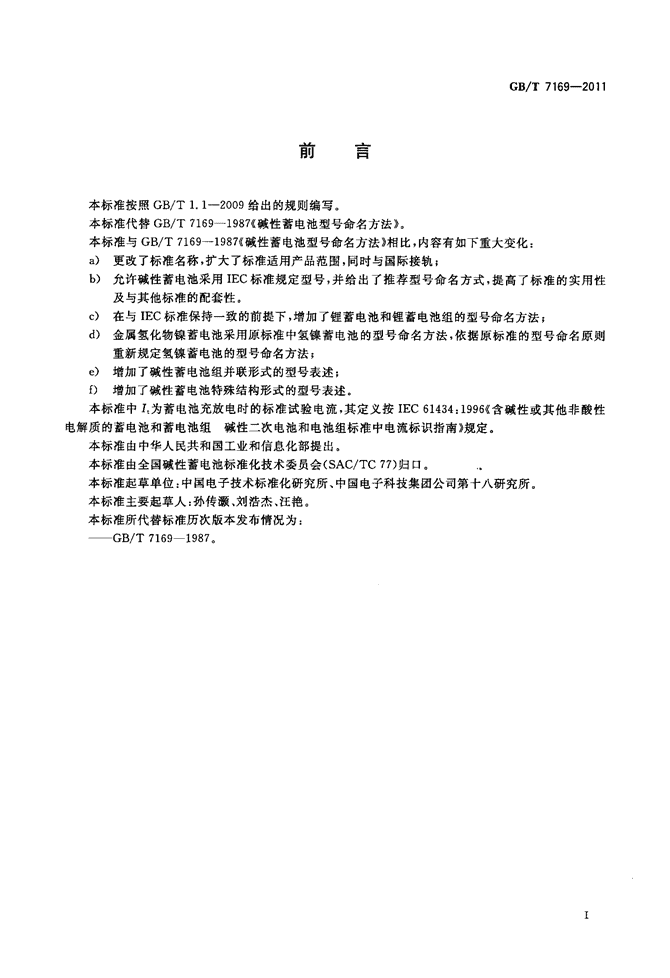

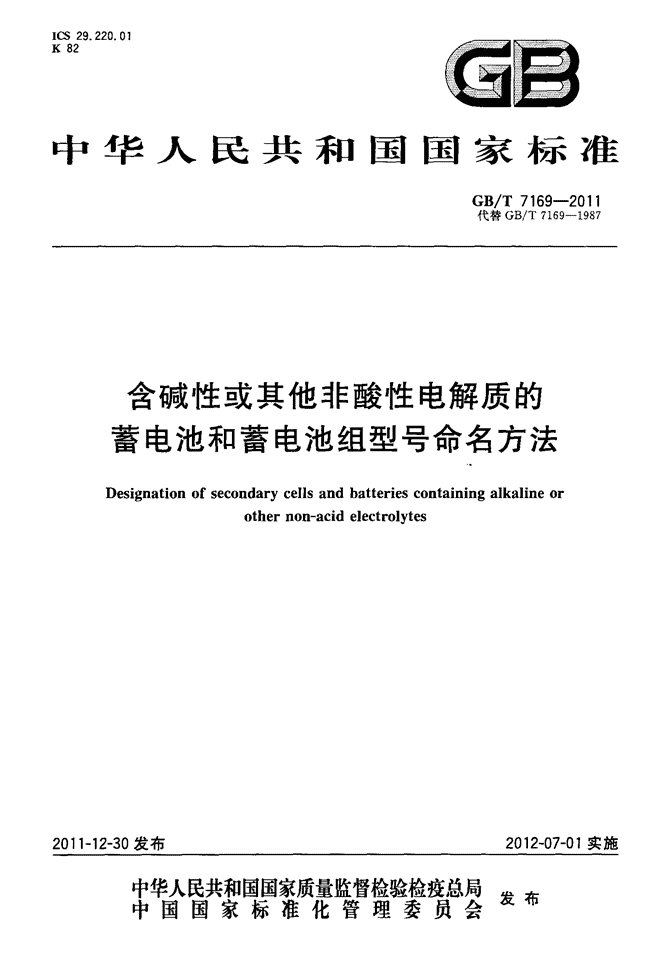

'ICS29．220．01K82鳕亘中华人民共和国国家标准GB／T7169—2011代替GB／T7169—1987含碱性或其他非酸性电解质的蓄电池和蓄电池组型号命名方法Designationofsecondaryceilsandbatteriescontainingalkalineorothernon-acidelectrolytes2011—12-30发布2012-07-01实施宰瞀鹳紫瓣警矬瞥星发布中国国家标准化管理委员会仅19 刖昌GB／T7169—2011本标准按照GB／T1．1—2009给出的规则编写。本标准代替GB／T7169—1987《碱性蓄电池型号命名方法》。本标准与GB／T7169--1987《碱性蓄电池型号命名方法》相比，内容有如下重大变化：a)更改了标准名称，扩大了标准适用产品范围，同时与国际接轨；b)允许碱性蓄电池采用IEC标准规定型号，并给出了推荐型号命名方式，提高了标准的实用性及与其他标准的配套性。c)在与IEC标准保持一致的前提下，增加了锂蓄电池和锂蓄电池组的型号命名方法；d)金属氢化物镍蓄电池采用原标准中氢镍蓄电池的型号命名方法，依据原标准的型号命名原则重新规定氢镍蓄电池的型号命名方法；e)增加了碱性蓄电池组并联形式的型号表述；f)增加了碱性蓄电池特殊结构形式的型号表述。本标准中J。为蓄电池充放电时的标准试验电流，其定义按IEC61434：1996《含碱性或其他非酸性电解质的蓄电池和蓄电池组碱性二次电池和电池组标准中电流标识指南》规定。本标准由中华人民共和国工业和信息化部提出。本标准由全国碱性蓄电池标准化技术委员会(sAC／Tc77)归口。．本标准起草单位：中国电子技术标准化研究所、中国电子科技集团公司第十八研究所。本标准主要起草人：孙传灏、刘浩杰、汪艳。本标准所代替标准历次版本发布情况为：——GB／T71691987。 1范围含碱性或其他非酸性电解质的蓄电池和蓄电池组型号命名方法GB／T7169—2011本标准规定了含碱性或其他非酸性电解质的蓄电池和蓄电池组的型号命名方法。本标准适用于含碱性或其他非酸性电解质的蓄电池和蓄电池组型号命名。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T151422011含碱性或其他非酸性电解质的蓄电池和蓄电池组方形排气式镉镍单体蓄电池(IEC60623：2001，IDT)GB／T175711998碱性二次电池和电池组扣式密封镉镍可充整体电池组(IEC61150：1992，IDT)GB／T22084．12008含碱性或其他非酸性电解质的蓄电池和蓄电池组便携式密封单体蓄电池第1部分：镉镍电池(IEC6195i-1：2003，IDT)GB／T22084．2—2008含碱性或其他非酸性电解质的蓄电池和蓄电池组便携式密封单体蓄电池第2部分：金属氢化物镍电池(IEC61951—2：2003，IDT)IEC60622：2002含碱性或其他非酸性电解质的蓄电池和蓄电池组方形密封镉镍单体蓄电池IEC62259含碱性或其他非酸性电解质的蓄电池和蓄电池组部分气体可复式方形镉镍单体蓄电池(Secondaryceilsandbatteriescontainingalkalineorothernon-acidelectrolytesNickeLcadmiumprismaticsecondarysinglecellswithpartialgasrecombination)3单体蓄电池型号3．1锂蓄电池型号锂蓄电池型号采用英文字母与阿拉伯数字相结合的方法表示。锂蓄电池型号的组成及排列顺序为：用大写英文字母表示锂蓄电池采用的负极体系。I表示具有嵌入特性负极的锂离子体系，L表示金属锂负极体系或锂合金负极体系。用大写英文字母表示锂蓄电池占电极活性物质最大比重的正极体系。c表示钴基正极，N表示镍基正极，M表示锰基正极，V表示钒基正极，T表示钛基正极。用大写英文字母表示锂蓄电池形状。R表示电池形状为圆柱形，P表示电池形状为方形，B表示电池形状为扣式。注：高度小于直径的圆柱形为扣式(扁形)。用几组被斜线分隔符分开的阿拉伯数字表示锂蓄电池的外形尺寸。对于圆柱形或扣式锂蓄电池，1 GB／T7169—2011斜线分隔符前的一组数字表示电池的直径，斜线分隔符后的一组数字表示电池的高度；对于方形锂蓄电池，斜线分隔符前的一组数字表示电池的厚度，两个斜线分隔符中间的一组数字表示电池的宽度，斜线分隔符后的一组数字表示电池的高度。表示电池尺寸的各组数字的单位为毫米，数值取整。如果有一个尺寸小于1mm，则用十分之一毫米为单位的数字来表示该尺寸，数值取整，并在该组数字前添加字母t。对于方形聚合物锂蓄电池，也可以采用单位为十分之一毫米的数字表示其厚度，该组数字前添加字母t。如果锂蓄电池为全密封型式，则其型号中形状代号的右下角加脚注“1”。例1：IcRl8／65。指直径约为18mm，高度约为65mm，钴基正极的圆柱形锂离子蓄电池。例2：ICP8／34／150。指厚度约为8mm，宽度约为34mm，高度约为150mm，钴基正极的方形锂离子蓄电池。例3：ICPt7／34／48。指厚度约为0．7mill，宽度约为34mm，高度约为48mm，钻基正极的方形锂离子蓄电池。例4：IMPt24／68／70。指厚度约为2．4mm，宽度约为68mm，高度约为70miil，锰基正极的方形聚合物锂离子蓄电池。3．2具有IEC标准规定型号的锂蓄电池型号如果某种锂蓄电池的IEC标准中规定了型号命名方法，当IEC标准规定的型号命名方法与本标准的规定相同时，采用本标准规定型号；当IEC标准规定的型号命名方法与本标准不同时，采用IEC标准规定型号。3．3碱性蓄电池型号碱性蓄电池型号采用汉语拼音字母与阿拉伯数字相结合的方法表示。碱性蓄电池型号的组成及排列顺序为：形状代号放电率代号结构形式代号系列代号额定容量(适用时)系列代号通常用电池两电极主要材料汉语拼音的第一个大写字母来表示。负极材料代号在前，正极材料代号在后。系列名称及代号见表1。表1系列名称系列代号镉镍系列GN金属氢化物镍系列QN氢镍系列QN铁镍系列TN锌银系列XY锌空气系列XK锌锰系列XM锌镍系列XN镉银系列GY氢银系列QY GB／T7169—2011形状代号用形状汉语拼音的第一个大写字母来表示。排气式蓄电池不标注形状代号。氢镍系列蓄电池不标注形状代号，其他密封式或全密封式蓄电池形状及代号见表2。全密封式蓄电池在其型号中形状代号的右下角加脚注“1”。注：氢镍系列蓄电池虽为全密封形式，因不标注形状代号，故不含脚注。表2形状形状代号圆柱形Y扣式(扁形)B方形F放电率及其代号和范围见表3。低放电率蓄电池的放电率代号D不标注。表3放电率放电率代号放电率范围低放电率D≤o．5I。A中放电率Z≥o．5I。A，≤3．5LA高放电率G≥3．51。A，≤7．0LA超高放电率C≥7．0LA‘4便携式圆柱形密封镉镍蓄电池为151，A。如果镉镍蓄电池型式为部分气体可复式时，其结构形式代号为“K”，其他型式镉镍蓄电池不标注结构形式代号。锌空气蓄电池分为机械再充式锌空气蓄电池和电化学再充式锌空气蓄电池两类，机械再充式锌空气蓄电池的结构形式代号为“J”，电化学再充式锌空气蓄电池的结构形式代号为“H”。额定容量以阿拉伯数字表示，单位为安培小时(Ah)，或毫安小时(mAh)。若单位为毫安小时(mAh)，则在数值后加“m”。额定容量的数值可以为小数形式，对于额定容量小于100毫安时的蓄电池，推荐以毫安小时(mAh)为单位表示其额定容量。注：表示额定容量的数字可以是小数形式，但不应采用分数。例5：QNYG7。指额定容量为7Ah，高放电率的圆柱形金属氢化物镍蓄电池。例6：GNY40m。指额定容量为40mAh，低放电率的圆柱形密封镉镍蓄电池。例7：XYZ20。指额定容量为20Ah，中放电率的方形排气式锌银蓄电池。例8：GNF。30。指额定容量为30Ah，低放电率的方形全密封镉镍蓄电池。例9：QN30。指额定容量为30Ah，低放电率的全密封氢镍蓄电池。例10：XKFGJ60。指额定容量为60Ah，高放电率的方形机械再充式锌空气蓄电池。注：例5和例6型号的产品具有IEC标准规定型号，实际应用中推荐采用3．4推荐的型号命名方式。3．4具有IEC标准规定型号的碱性蓄电池型号如果某种碱性蓄电池的IEC标准中规定了型号命名方法，其型号可以采用IEC标准规定型号。但推荐采用如下型号命名方式：本标准规定型号(IEC标准规定型号)便携式密封镉镍蓄电池的IEC标准规定型号应符合GB／T22084．12008的规定，方形密封镉镍蓄电池的IEC标准规定型号应符合IEC60622：2002的规定，方形排气式镉镍蓄电池的IEC标准规定3 GB／T7169—2011型号应符合GB／T15142--2011的规定，部分气体可复式方形镉镍蓄电池的IEC标准规定型号应符合IEC62259的规定，便携式密封金属氢化物镍蓄电池的IEC标准规定型号应符合GB／T22084．2—2008的规定。例11：HBll6／054或QNB0．35(HBll5／054)。指额定容量为0．35Ah，低放电率的扣式密封金属氢化物镍蓄电池，其直径约为11．6mm，高度约为5．4mm。例12：KHl85或GNGl85(KHl85)。指额定容量为185Ah，高放电率的方形排气式镉镍蓄电池。例13：KGHl85或GNGKl85(KGHl85)。指额定容量为185Ah，高放电率的方形部分气体可复式镉镍蓄电池。4整体蓄电池型号整体蓄电池型号采用多槽整体壳内极群组的个数与一个槽内极群组构成的蓄电池型号相结合的方法表示。为区别于蓄电池组的型号，在表示极群组个数的数字下加“一”。整体蓄电池型号的组成及排列顺序为：如果某种整体蓄电池的IEC标准中规定了型号命名方法，其型号可以采用IEC标准规定型号。但推荐采用如下型号命名方式：本标准规定型号(IEC标准规定型号)扣式密封镉镍整体蓄电池的IEC标准规定型号应符合GB／T17571--1998规定。例14：2XY8。指整体壳内有两个极群组，一个槽内的蓄电池型号为XY8的锌银整体蓄电池。例15：K3BLll6／102或3GNB0．15(K3BLll6／102)。指3只额定容量为0．15Ah，低放电率的扣式密封镉镍蓄电池组成的镉镍整体蓄电池，其直径约为11．6mm，高度约为10．2mm。5蓄电池组型号5．1锂蓄电池组型号锂蓄电池组型号采用英文字母与阿拉伯数字相结合的方法表示。锂蓄电池组型号的组成及排列顺序为：串联单体电池只数负极体系正极体系形状代号外形尺寸一并联单体电池只数代号(存在时)用大写英文字母表示电池采用的负极体系。I表示具有嵌入特性负极的锂离子体系，L表示金属锂负极体系或锂合金负极体系。用大写英文字母表示占电极活性物质最大比重的电池正极体系。C表示钴基正极，N表示镍基正极，M表示锰基正极，V表示钒基正极，T表示钛基正极。用大写英文字母表示锂蓄电池组的形状。R表示电池组形状为圆柱形，P表示电池组形状为方形。用几组被斜线分隔符分开的阿拉伯数字表示锂蓄电池组的外形尺寸。对于圆柱形锂蓄电池组，斜线分隔符前的一组数字表示电池组的直径，斜线分隔符后的一组数字表示电池组的高度；对于方形锂蓄电池组，斜线分隔符前的一组数字表示电池组的厚度，两个斜线分隔符中间的一组数字表示电池组的宽度，斜线分隔符后的一组数字表示电池组的高度。表示电池组尺寸的各组数字的单位为毫米，数值取整。如果有一个尺寸小于1mm，则用十分之一4 GB／T7169—2011毫米为单位的数字来表示该尺寸，数值取整，并在该组数字前添加字母t。对于方形聚合物锂蓄电池组，也可以采用单位为十分之一毫米的数字表示其厚度，该组数字前添加字母t。当锂蓄电池组含有2只以上并联的单体电池时，型号中在外形尺寸数字后添加o”和并联单体电池只数，并联单体电池只数应大于等于2。注：电池组只含一只单体电池或只含并联的单体电池时，其型号中串联单体电池只数为1，不应省略。例16：1IcR20／70。指直径约为20mm，高度约为70mm，由1只单体电池组成的钴基正极的圆柱形锂离子蓄电池组。例17：2ICPl6／34／150。指厚度约为16mm，宽度约为34mm，高度约为150mm，由两只单体电池串联组成的钴基正极的方形锂离子蓄电池组。例18：1ICPt7／68／48—2。指厚度约为o．7mm，宽度约为68mm，高度约为48mm，由两只单体电池并联组成的钴基正极的方形锂离子蓄电池组。例19：2IMPt48／136／70一2。指厚度约为4．8mm，宽度约为136mm，高度约为70mm，由四只单位电池以两串、两并形式组成的锰基正极的方形聚合物锂离子蓄电池组。5．2具有IEC标准规定型号的锂蓄电池组型号如果某种锂蓄电池组的IEC标准中规定了型号命名方法，当IEC标准规定的型号命名方法与本标准的规定相同时，采用本标准规定型号；当IEC标准规定的型号命名方法与本标准不同时，采用IEC标准规定型号。5．3碱性蓄电池组型号碱性蓄电池组型号采用单体或整体碱性蓄电池型号与表示串联或并联的单体或整体碱性蓄电池只数的阿拉伯数字和短横相结合的方法表示。由单体碱性蓄电池组成的碱性蓄电池组型号的组成及排列顺序为：并联单体电池只数串联单体电池只数单体电池型号(存在时)由整体碱性蓄电池组成的碱性蓄电池组型号的组成及排列顺序为并联整体电池只数串联整体电池只数整体电池型号(存在时)当碱性蓄电池组含有2只以上并联的单体电池或整体电池时，型号中在单体电池或整体电池型号后添加””和并联单体电池或整体电池只数，并联单体电池或整体电池只数应大于等于2。注：电池组只含一只单体电池或整体电池时，或是只含并联的单体电池或整体电池时，其型号中串联单体电池或整体电池只数为1，不应省略。例20：1QN30。指由1只额定容量为30Ah，低放电率的全密封氢镍蓄电池组成的氢镍蓄电池组。例21：10GNYG4—2，指由额定容量为4Ah，高放电率的圆柱形密封镉镍蓄电池以10串、2并的形式组成的镉镍蓄电池组。例22：4-2XY8。指由4只型号为2XY8的锌银整体蓄电池串联组成的锌银蓄电池组。5．4具有IEC标准规定型号的碱性蓄电池组型号如果某种碱性蓄电池组的IEC标准中规定了型号命名方法，其型号可以采用IEC标准规定型号。5 GB／T7169—2011但推荐采用如下型号命名方式6型号的扩展本标准规定型号(IEC标准规定型号)如果两种或两种以上的产品按本标准前面各章规定的方法命名型号相同时，应在型号中添加扩展代号以相互区别。同系列、同容量而尺寸、结构、壳体材料或充、放电态等不同的单体蓄电池或整体蓄电池的型号，依次在本标准规定的型号后加“-(2)”、“‘(3)”⋯⋯以此类推。同系列、同容量、串并联形式相同而结构、连接形式等不同的蓄电池组的型号，依次在本标准规定的型号后加大写汉语拼音字母“A”、“B”⋯⋯以此类推。例23：10QNY0．45—2A。指由额定容量为0．45Ah，低放电率的圆柱形金属氢化物镍蓄电池以10串、2并的形式组成的金属氢化物镍蓄电池组，其结构不同于型号为10QNY0．45—2的电池组。例24：2GNl0一(2)一2A。指由额定容量为10Ah，壳体材料不同于型号为GNl0的电池的，低放电率的方形排气式镉镍蓄电池以2串、2并的形式组成的镉镍蓄电池组，其结构形式不同于型号为2GNl0一(2)-2的电池组。7蓄电池的名称7．1具体蓄电池的名称单体蓄电池的名称为“型号+蓄电池”，整体蓄电池的名称为“型号+整体蓄电池”，蓄电池组的名称为“型号+蓄电池组”。7．2系列蓄电池的通称使用通称时，均以汉字叙述。“蓄电池”、“整体蓄电池”和“蓄电池组”3个词均可在通称中使用，分别指代不同的产品对象。如果“蓄电池”一词单独出现，也可以指代所有产品对象。例25：镉镍蓄电池和蓄电池组。是镉镍单体蓄电池和镉镍蓄电池组两大类产品的通称。例26：镉镍蓄电池。可以专指单体镉镍蓄电池，也可以是包括镉镍单体蓄电池、镉镍整体蓄电池和镉镍蓄电池组的所有形式的产品通称。产品通称中一般包括产品特征和系列，其表述形式为“特征+系列+蓄电池(整体蓄电池、蓄电池组)”。例27：方形密封镉镍蓄电池。不应是镉镍方形密封蓄电池。例28：聚合物锂蓄电池或聚合物锂离子蓄电池。不应是锂聚合物电池。特征叙述的排列方式应是：通用特征在前，具体特征在后。例29：便携式圆柱形镉镍蓄电池。不应是圆柱形便携式镉镍蓄电池。具体特征叙述的排列方式应是：形状在前，其他特征在后。例30：方形排气式镉镍蓄电池。不应是排气式方形镉镍蓄电池。'
