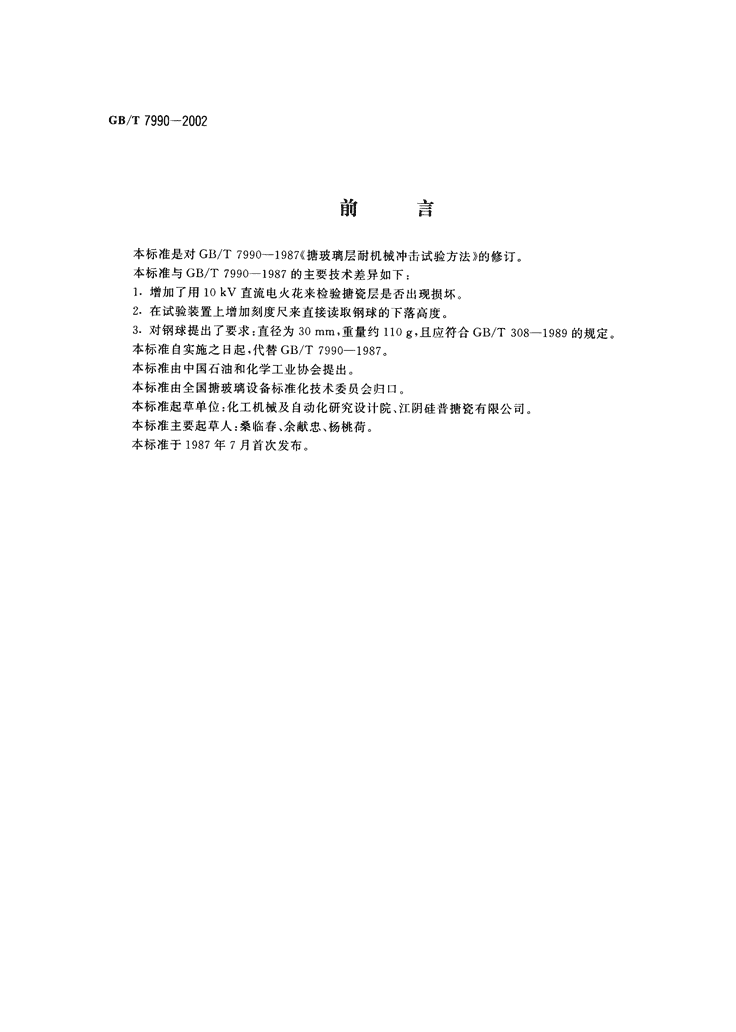

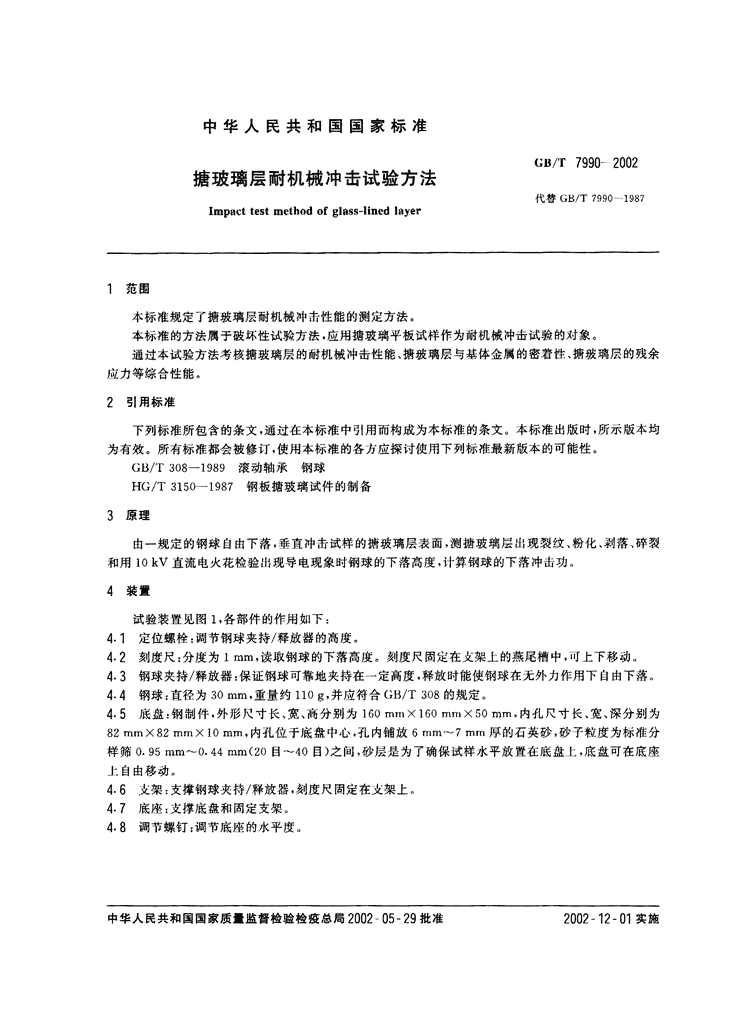

'GB/T7990-2002前言本标准是对GB/T7990-1987(搪玻璃层耐机械冲击试验方法》的修订。本标准与GB/T7990-1987的主要技术差异如下：1．增加了用10kV直流电火花来检验搪瓷层是否出现损坏。2．在试验装置上增加刻度尺来直接读取钢球的下落高度。3.对钢球提出了要求：直径为30mm，重量约110g，且应符合GB/T308-1989的规定。本标准自实施之日起，代替GB/T7990-19870本标准由中国石油和化学工业协会提出。本标准由全国搪玻璃设备标准化技术委员会归门。本标准起草单位：化工机械及自动化研究设计院、江阴硅普搪瓷有限公司。本标准主要起草人：桑临春、余献忠、杨桃荷。本标准于1987年7月首次发布。 中华人民共和国国家标准GIG/T7990-2002搪玻璃层耐机械冲击试验方法代替GB/T7990--1987Impacttestmethodofglass-linedlayer1范围本标准规定了搪玻璃层耐机械冲击性能的测定方法。本标准的方法属于破坏性试验方法，应用搪玻璃平板试样作为耐机械冲击试验的对象。通过本试验方法考核搪玻璃层的耐机械冲击性能、搪玻璃层与基体金属的密着性、搪玻璃层的残余应力等综合性能。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T308-1989滚动轴承钢球H(i/T3150-1987钢板搪玻璃试件的制备3原理由一规定的钢球自由下落，垂直冲击试样的搪玻璃层表面，测搪玻璃层出现裂纹、粉化、剥落、碎裂和用10kV直流电火花检验出现导电现象时钢球的下落高度，计算钢球的下落冲击功。4装置试验装置见图1，各部件的作用如下：4.1定位螺栓：调节钢球夹持／释放器的高度。4.2刻度尺：分度为1mm，读取钢球的下落高度。刻度尺固定在支架上的燕尾槽中，可上下移动。4.3钢球夹持／释放器：保证钢球可靠地夹持在一定高度，释放时能使钢球在无外力作用下自由下落。4.4钢球：直径为30mm，重量约110g，并应符合GB/T308的规定。4.5底盘：钢制件，外形尺寸长、宽、高分别为160mmX160mmX50mm，内孔尺寸长、宽、深分别为82mmX82mmX10mm，内孔位于底盘中心，孔内铺放6mm-7mm厚的石英砂，砂子粒度为标准分样筛0.95mm-0.44mm(20目～40目）之间，砂层是为了确保试样水平放置在底盘上，底盘可在底座上自由移动。4.6支架；支撑钢球夹持／释放器，刻度尺固定在支架上。4.7底座：支撑底盘和固定支架。4.8调节螺钉：调节底座的水平度。中华人民共和国国家质f监督检验检疫总局2002-05-29批准2002-12-01实施 Gs/T7990一20024一1一调节螺母；2一支架；3一定位螺栓；4一刻度尺；5钢球夹持／释放器；6-钢球；7一试板；8一砂层；9一底盘；10一底座图1实验装置示意图5试样5.1每组试样应不少于三块。5.2试样为正方形，其制备应符合HG/T3150-1987的规定。6试验步骤6.1将试样水平置于底盘内孔砂层上。注：试件在内孔砂层上放置不平，将导致冲击角度变化，影响试验数据的准确。6.2将钢球夹持／释放器调节至一定高度。6.3钢球放在夹持／释放器中。6.4移动底盘，选择冲击点的位置。6．5释放钢球使其自由下落冲击搪玻璃面。6.6用红铅笔在冲击点的周围划一个圈作为标记。6.7从内孔中取出试样，用于净的药棉擦掉冲击点处的冲击痕迹。6.8用60w灯光照射，从各个不同角度观察，如未发现裂纹、粉化、剥落、碎裂和用10kV直流电火花检验无导电现象，即为通过（对于在弱腐蚀性介质下使用的搪玻璃设备则不做10kV直流电火花检验）。6.9如经6.8判定通过，则将冲击高度升高10mm，否则，将冲击高度降低10mmo6.10移动底盘，选择下一个冲击点的位置。每个冲击点之间及其距试样边缘的距离应不小于10mm,重复6.1,6.3,6.4,6.5,6.6,6.7,6.8,6.9直到试样上出现两个冲击破坏点，它们各自的前一个冲击点高度值即为搪玻璃层能承受的最高冲击高度。以其平均值作为该试样的耐冲击高度值，其相对误差不应超过平均值的10YO，否则应增加测试点数直至相对误差符合要求。6.11取三块试样冲击高度值的平均值来计算冲击功。6.12如果三块试样中任意一块的冲击高度值与平均值的相对误差超过1000，则在同一批试样中另取 Gs/T7990一2002一块试样重新进行试验，结果合并处理。7计算公式按下式计算搪玻璃层耐机械冲击性：W=yngh.....................···”⋯（1）式中：w一一冲击功（准确至10-3),J;m—钢球质量，9；K—重力加速度，其值为9.807m/s";h一一三块试样的冲击高度平均值，mm,8试验报告试验报告应包括以下内容：a）送样单位；b）取样方式；c)试验单位；d）试验日期；e)试样名称及编号；f)瓷层厚度；9）试验依据的标准代号；h）试验结果；i）试验人；j)审核人。'
