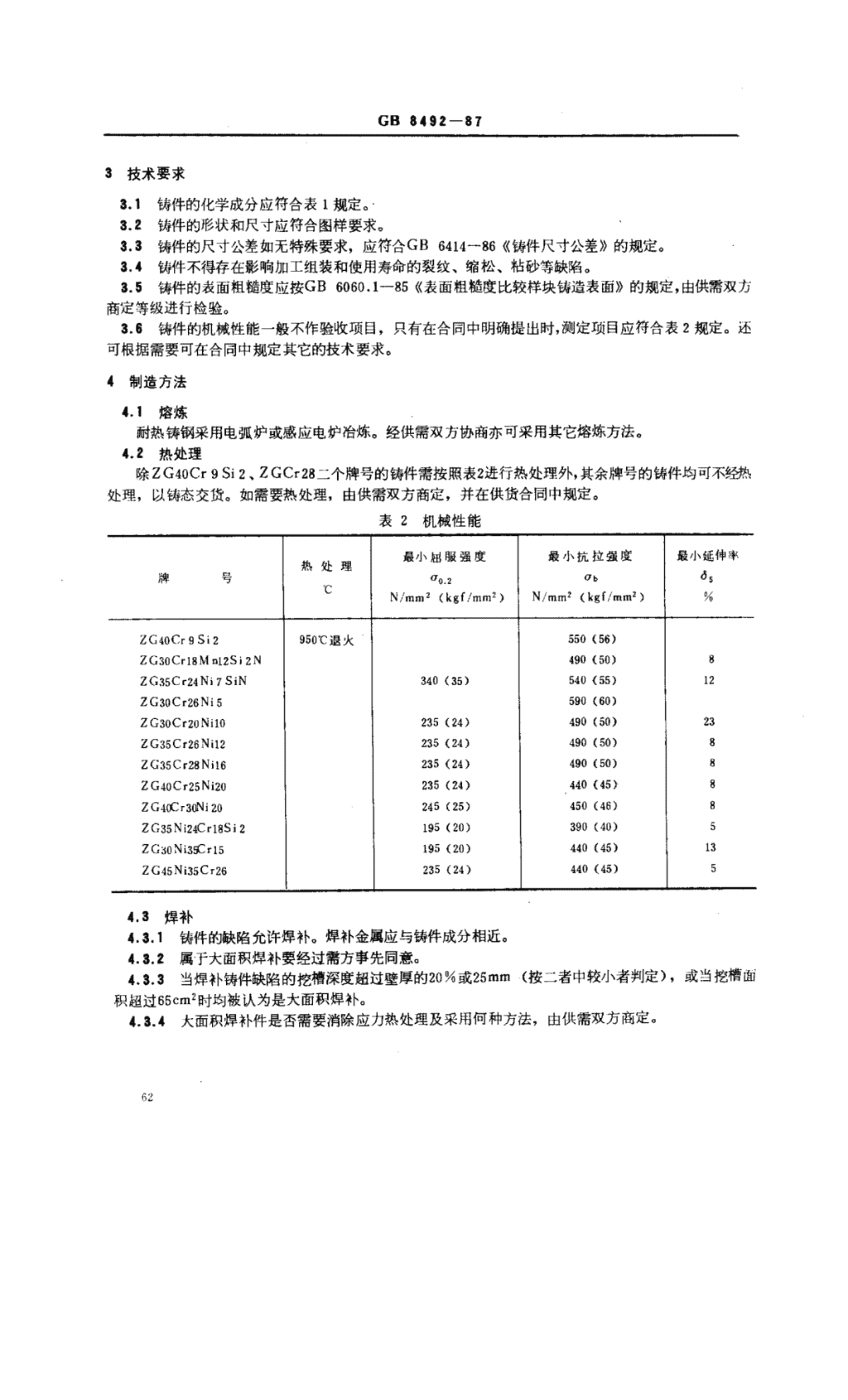

'中华人民共和国国家标准UDC821.741.4:889.018.肠GB8492-87耐热钢铸件Heatresistantsteelcastings1适用范围木标准适用于普通仁程用耐热钢铸件，不包括特殊用途的耐热钢铸件。2牌号木标准所列的铸钢牌号符合GB5613-85《铸钢牌号表示方法》的规定，见表1。国家标准局1987一12一28批准1988一08一01实施 GB8492一87次巾侣补牟叫中篓工群 GB8492一873技术要求3.1铸件的化学成分应符合表1规定。3.2铸件的形状和尺寸应符合图样要求。3.3铸件的尺寸公差如无特殊要求，应符合GB6414-86《铸件尺寸公差》的规定。3.4铸件不得存在影响加工组装和使用寿命的裂纹、缩松、粘砂等缺陷。3.5铸件的表面粗糙度应按GB6060.1-85《表面粗糙度比较样块铸造表面》的规定，由供需双方商定等级进行检验。3.6铸件的机械性能一般不作验收项目，只有在合同中明确提出时，测定项目应符合表2规定。还可根据需要可在合同中规定其它的技术要求。4制造方法4.1熔炼耐热铸钢采用电弧炉或感应电炉冶炼。经供需双方协商亦可采用其它熔炼方法。4.2热处理除ZG40Cr9Si2,ZGCr28二个牌号的铸件需按照表2进行热处理外，其余牌号的铸件均可不乡封热处理，以铸态交货。如需要热处理，由供需双方商定，并在供货合同中规定。表2机械性能最小屈月及强度最小抗拉强度最小延伸率热处理仃0.2Obd5℃N/mm2(kg/m.2)N/mm2(kgC/mm2)%ZC40Cr9Si29500C退火550(56)ZG30Cr18Mn12Si2N490(50)ZG35Cr24Ni7SiN340(35)540(55)ZG30Cr26Ni5590(60)ZG30Cr2oNi10235(24)490(50)ZG35Cr26Ni12235(24)490(50)ZG35Cr28Ni16235(24)490(50)ZG40Cr25Ni2o235(24)440(45)ZG40Cr30Ni20245(25)450(46)ZG35Ni24Cr18Si2195(20)390(40)ZG30Ni35C115195(20)440(45)ZG5Ni35Cr26235(24)440(45)4.3焊补4.3.1铸件的缺陷允许焊补。焊补金属应与铸件成分相近。4.3.2属于大面积焊补要经过需方事先同意。4.3.3当焊补铸件缺陷的挖槽深度超过壁厚的20%或25mm(按二者中较小者判定)，或当挖槽面积超过65cm2时均被认为是大面积焊补。4.3.4大面积焊补件是否需要消除应力热处理及采用何种方法，由供需双方商定。 GB8492一875试验方法5.1化学分析5.1.1化学分析按GB223-84《钢铁及合金化学分析方法》的规定进行。5.1.2铸件化学分析样品以浇注过程中从钢包中取样为准，每炉取一个，但二炉或二炉以卜的钢液合在一个钢包浇注时可视为一炉。5.2机械性能5.2.1杭拉试验按GB228-76《金属拉力试验法》的规定进行。5.2.2冲击韧性试验按GB229-84《金属材料夏比(U型缺口)冲击试验方法》的规定进行。5.2.3测定机械性能用的试块可参照附录Ap6检验规则6.1铸件的形状和尺寸应符合3.2条要求。铸件尺寸公差按照GB6414的规定执行。如需方提供模样时，则铸件尺寸根据模型尺寸而定。6.2铸件表而质量采用目视方法检查。并应符合3.4和3.5的要求。6.3铸件的化学成分应符合3.1条要求。6.4铸件的机械性能如需方提出要求时，应符合3.6条要求。6.5产品核对分析由需方从每炉或每批代表铸件的材料上取样。碳分析样应在距铸件表面6mm以下处取，测得的化学成分允许偏差(与表1比较)按附录B表B1规定的偏差。6.6除上述检验项目以外，需方可根据需要提出高温机械性能试验，冲击试验及无损检测等项目，合格与否的判定标准及检查区域由供需双方商定。6.7当机械性能试验结果某一项或几项不合格时，可从同炉试块上重新取双倍试样，复验其不合格项日，其结果必须全部符合规定时才为合格。6.8当抗拉试验结果其延伸率小于表2规定值时，并月试样断裂处与较近标距记号之间距离小I.标距的三分之一时，则试验结果应作废，允许重新取样试验。6.9经过热处理的试样其性能不符合表2规定时，试块随同铸件可以重新热处理后进行复验，但重复热处理不能超过二次，复验的试样数量与第一次相同。6.10需方收到铸件后，可按订货合同对铸件进行检验。需方如果发现不符合质量要求时，应在供需双方商定的验收期限内向供方提出质量异议，供方在接到需方通知后应及时与需方协商处理。了标志对检验合格的铸件应标明下列全部或部分标记:a.钢号;b.制造厂的标记;c.图号或模样号;d.熔炼炉号或铸造_E号;e需方要求的其它标号;f.根据商定，小型铸件可以分批作标记，识别标记打在每批铸件附带的标签卜。8质量证明书每批铸件出)应附有经质量检验部门盖4_的产品合格证{S，内容包括:a.供方名称及合同号;b.铸件名称牌号及熔炼炉号;c.重量及件数; GB8492一87d.化学分析结果，e.合同中规定的其它检验项目的检查结果，f.本标准号。 GB8492一87附录A铸造试块图(补充件)测定机械性能的单铸试块按图A1或图A2选用。王乍任毛葺吕~王三三三尾三十一2的.-图AI图A2r,厂 GB8492一87附录B产品化学成分允许偏差(补充件)从铸件上，特别是从大型铸件上取样进行化学成分核准分析时，存在成分偏差，为此制订了产品化学成分允许偏差，见表Bi。表B1高合金铸件产品化学成分允许偏差含量范围超出上限或低于下限的极限偏差值儿素%%呵C喊0.10呵>0.10-0.3001>0.30一0.600.3>0.60-1.2005>1.20一0.3Mn<1.0004>1.0一3.00呱>3.00--6.00>6.00-10.00>10.00-15.00’{:>15.000.15<>0.04:.:::叹0.040.005>0.04-0.200.010>0.2日0.020Sj<1.000.05>1.00-3.00>3.00:.::Cr_,4.00-10.000.10>10-15.000.1>15-200.20乒、20-300.25一300.30吕s GB8192一87续表BI含最范围超出上限或低于下限的极限偏差值素%%Ni喊1.000.03>1.00一5.000.07>5.00一10.000.10D15>10.00-20.000.2>20.00-30.000.3D>30.00-50.00>50.00-75.00>75.00-99.99:一::Mo哎0.600.03>0.60-2.000.052.00-7.000.107.00-12.000.15>12.000.2门Ti<1.00>1.00-3.00:’:一Co咬0.500.01>0.50-2.000.02>2.000.05Nb+Ta<1.500.05Ta<0.100.02Ca<0.500.03>0.50-1.000.05>1.00-3.000.10>3.00-5.000.15>5.00-10.000.20>10.000.30A1喊0.150.005,+0.01>0.15-0.500.05>0.50-2.000.1067 GB8492一87续表B1含聂范围超出卜限或低于下限的极限偏差值元素%%h成0.020.05一)0.02-0.190.01>0.19-0.250.02>0.25-0.350.03少0.35-0.450.04N"火1.000.03>1.00-2.000.05>2.000.07VG0.50>0.50-1.50:一::Se0.03 GB8.92一87附录C钢种用途举例(参考件)表C1钢种用途举例最高使用温度钢号特性及用途举例℃80ZG40Cr9Si2高71n强度低，抗氧化最高至800"C，长期1:作的受载件的1作温度低厂70O"C"。用于晰涡、炉门、底板等构件-950ZG30Cr18Mnl2Si2N高温强度和抗热疲劳性较好。用1"炉魄、护底板、料筐、传送带导轨、支承架、吊架等炉用构件一溯ZG35Cr24Ni7SiN抗氧化性好。用于炉雄、炉辊、通风机叶片、热滑轨、沪底板、玻璃水泥窑及擒瓷密等构件一姗ZG30Cr26Ni5承载情况使用温度可达6500C,轻负荷时可达1050"C,在650一870℃之间易析出v相，可用于矿石熔烧炉，也可用于不黯要高温强度的高硫环埃下工作的炉用构件ZG30Cr2oNilo900基本上不形成口相。可用于炼油厂加热炉，水ile「燥窑。矿石焙烧炉和热处理炉构件ZG35Cr26Nil21100高温强度高，抗氧化性能好，在规格范围内调整其成分，可使组织内含有些铁素体，也可为单相奥氏体。能广泛地用于许多类型的炉子构件，但不宜用丁温度急剧变化的地方ZG35Cr28Ni161150机械性能同单相ZG40Cr25Ni12,具有较鸟温度的抗氧性能，用途同ZG40Cr25Ni12,ZG40Cr25Ni20ZG40Cr25Ni2o1150具有较高的蠕变和持久强度，抗高温气体腐蚀能力强，常用于作炉辊、辐射管、钢坯滑板、热处理炉炉辊、管支架、制氢转化管乙烯裂介管以及需要较.荡蠕变强度的零件ZG40Cr30Ni201150在高温含硫气体中耐蚀性好、用于气体分离装置、烧炉衬板ZG35Ni24Cr18Si21100加热炉传送带、螺杆、紧固件等高温承载零件 GB8192-81续表C1最高使用温度钢号特性及用途举例℃ZG30Ni35Cr151150抗热疲劳性好，用于渗碳炉构件、热处理炉板、导轨、轮子、铜焊夹具、蒸馏器，辐射管，玻确轧辊、搪瓷窑构件以及周期加热的紧固件ZG45Ni35Cr261150抗氧化及抗渗碳性良好，高温强度高用于乙烯裂介管、辐射管、弯管、接头、管支架、沪辊以及热处理用夹具等ZGCr281050抗氧化性能好.使用于无强度要求的炉用构件以及含有硫化物、重金属蒸气的焙烧炉构件等附加说明:本标准由国家机械工业委员会提出。本标准由沈阳铸造研究所归口。本标准由上海材料研究所负责起草，参加起草单位有冶金部钢铁研究总院、扬州冶金机械厂、海铸钢J。本标准主要起草人陈钢、曹淑秋、顾家梁、翁之中。'
