GBT8617.3-1988调频广播编码器技术参数和测量方法双节目.pdf 8页

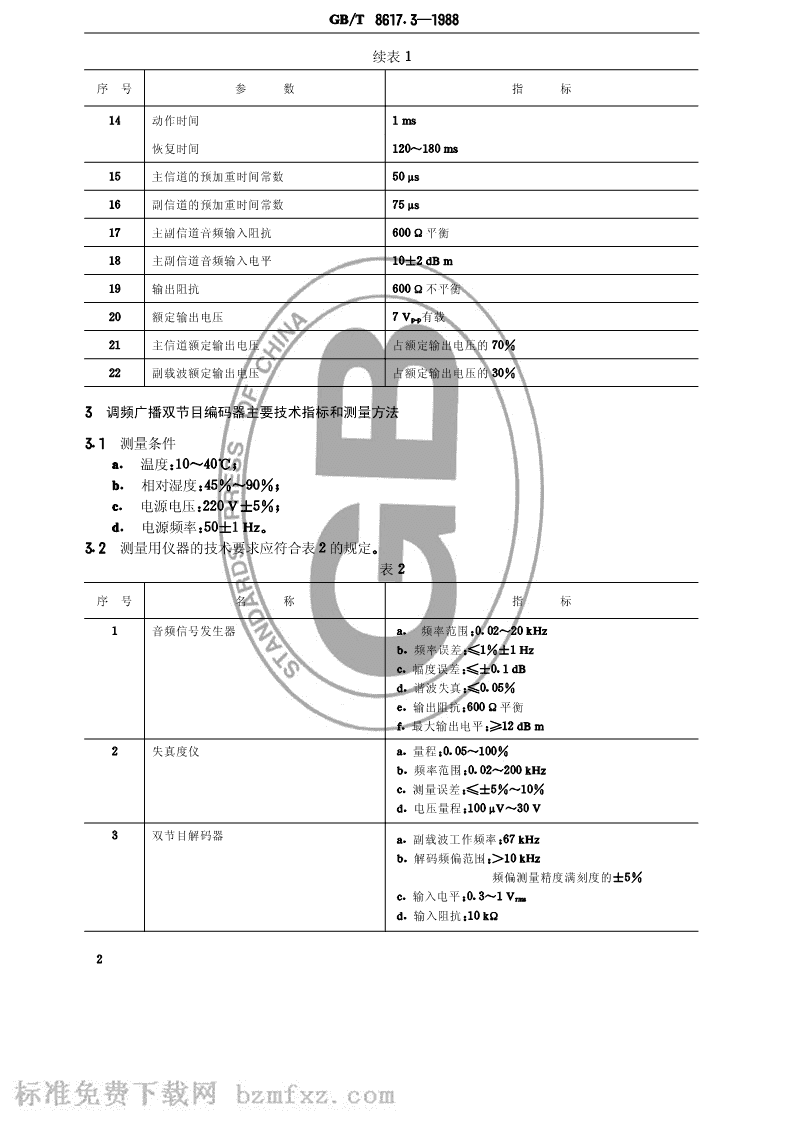

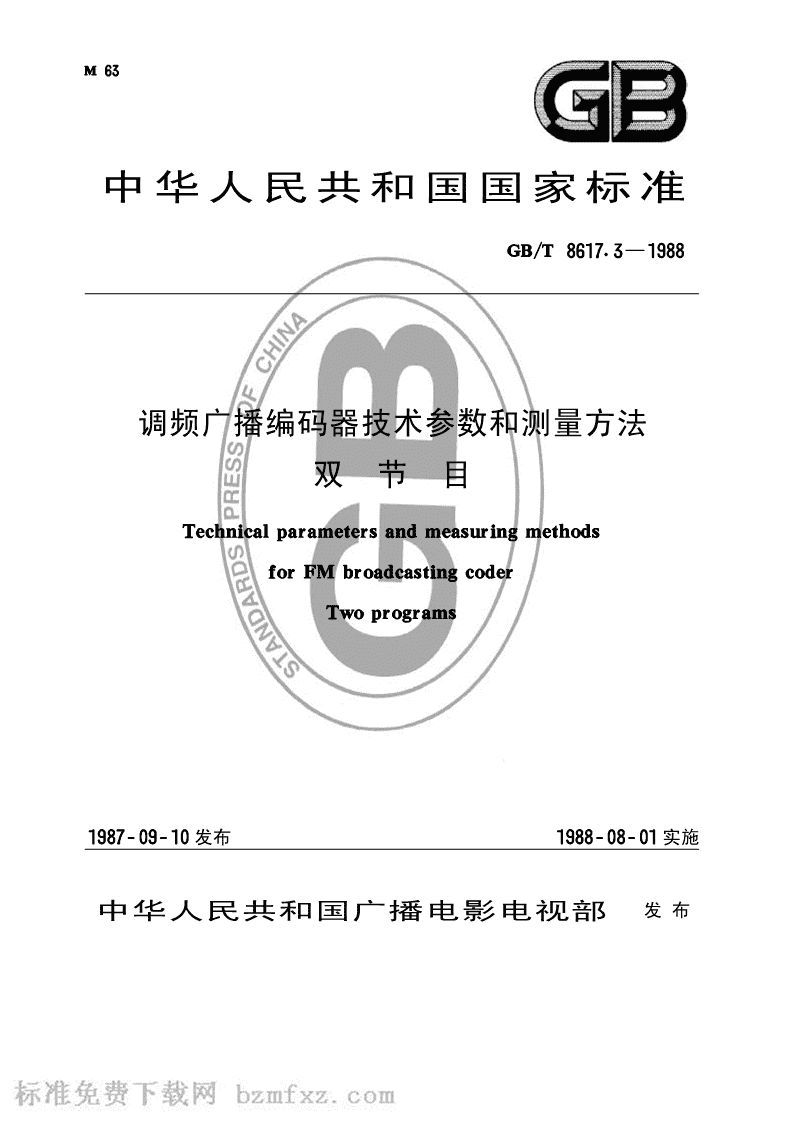

'中华人民共和国国家标准调频广播编码器技术参数和测量方法双节目发布实施中华人民共和国广播电影电视部发布 中华人民共和国国家标准调频广播编码器技术参数和测量方法双节目本标准规定的编码器产生的信号符合调频广播双节目副信道调制方式调频技术参数调频广播双节目编码器的技术参数应符合表规定表序号参数指标主信道音频信号频率范围副信道音频信号频率范围副信道载波频率副信道载波频率允许偏差副信道信号调制副载波的最大频偏主信道失真度副信道失真度主信道频率响应副信道频率响应含压缩偏差主信道信噪比副信道信噪比副信道对主信道的串音优于主信道对副信道的串音优于压缩器特性压缩器置于预加重之后压缩比压缩偏差压缩动态范围输入中华人民共和国广播电影电视部批准实施 续表序号参数指标动作时间恢复时间主信道的预加重时间常数副信道的预加重时间常数主副信道音频输入阻抗平衡主副信道音频输入电平输出阻抗不平衡额定输出电压有载主信道额定输出电压占额定输出电压的副载波额定输出电压占额定输出电压的调频广播双节目编码器主要技术指标和测量方法测量条件温度相对湿度电源电压电源频率测量用仪器的技术要求应符合表的规定表序号名称指标音频信号发生器频率范围频率误差幅度误差谐波失真输出阻抗平衡最大输出电平失真度仪量程频率范围测量误差电压量程双节目解码器副载波工作频率解码频偏范围频偏测量精度满刻度的输入电平输入阻抗 续表序号名称指标双节目解码器音频频率响应主信道副信道含扩张偏差失真度主信道副信道含扩张偏差串音主串副优于副串主优于信噪比主信道调制副信道调制采用预加重去加重压缩扩张技术去加重主信道副信道输出阻抗平衡不平衡输出电平扩张比扩张偏差选频电平表频率范围输入阻抗平衡选频挡测量范围频率响应机内噪音选频挡双踪示波器轴频带宽度灵敏度上升时间上冲延迟时间输入阻抗直接探极 续表序号名称指标双踪示波器轴扫描速度扫描扩展触发和同步条件外均能触发或同步内显示幅度均能触发或同步显示幅度均能触发或同步轴放大器频带宽度灵敏度扩展测量注意事项测量前先检查双节目编码器确在正常工作状态并在无外来干扰情况下进行测量测量仪器应检查校准合格后方能使用主要技术指标的测量方法所有测量均在双节目编码器的额定输出下进行主信道占额定输出电压的副载波占额定输出电压的信噪比测量方框图见图双节目编码器用预加重压缩器双节目解码器用去加重扩张器不加建议的听觉校正网络图测量方法主信道信噪比无副载波时音频信号发生器送信号至双节目编码器的主信道输入端在电平表上指示为主信道额定输出电平在双节目解码器主信道输出端用电平表测出主信道输出电平做为参考电平去掉信号此时双节目解码器主信道输出端测得的电平为输出噪声电平该电平与参考电平之差为主信道信噪比副信道信噪比音频信号发生器送信号至双节目编码器的副信道输入端使双节目解码器的频偏表指 示为在双节目解码器副信道输出端用电平表测出副信道参考电平去掉信号此时双节目解码器副信道输出端测得的电平为输出噪声电平该电平与参考电平之差为副信道信噪比频率响应测量方框图见图双节目编码器不用预加重用压缩器双节目解码器不用去加重用扩张器测量方法主信道频率响应音频信号发生器送信号至双节目编码器的主信道输入端在电平表上指示为主信道额定输出电平双节目解码器主信道输出至电平表在电平表上读出电平值做为基准电平保持音频信号发生器在各测量频率点的输出电平不变记录此时双节目解码器在相应测量频率点的输出电平该电平与基准电平之差为主信道频率响应副信道频率响应音频信号发生器送信号至双节目编码器的副信道输入端使双节目解码器的频偏表指示为双节目解码器副信道输出至电平表读出电平值作为基准电平保持音频信号发生器在各测量频率点上的输出电平不变记录此时双节目解码器在相应测量频率点的输出电平该电平与基准电平之差为副信道频率响应谐波失真测试方框图见图双节目编码器不用预加重用压缩器双节目解码器用去加重扩张器图测量方法主信道失真无载波时音频信号发生器送各测试频率点的信号至双节目编码器的主信道输入端在电平表上指示为主信道额定输出电平双节目解码器主信道输出送至失真仪在失真仪上测量各对应测量频率点的谐波失真副信道失真音频信号发生器送各测量频率点的信号至双节目编码器的副信道输入端使双节目解码器的频偏表指示为双节目解码器副信道输出送至失真仪在失真仪上测量各对应测量频率点的谐波失真串音测量方框图见图双节目编码器不用预加重用压缩器双节目解码器用去加重扩张器 图副信道对主信道的串音无副载波时音频信号发生器送信号至双节目编码器主信道输入端在电平表上指示为主信道额定输出电平在选频电平表上读出主信道参考电平去掉主信道信号在双节目编码器副信道输入端送各测量频率信号使双节目解码器的频偏表指示为此时主信道输出端用选频电平表测出副信道所送各测量频率点信号的基波电平各电平与参考电平之差为该频率的副信道对主信道的串音主信道对副信道的串音音频信号发生器送信号至双节目编码器副信道输入端使双节目解码器上频偏表指示为在选频电平表上读出副信道输出参考电平无副载波时在双节目编码器主信道送各测量频率信号使双节目解码器上指示为主信道额定输出电平加上副载波去掉副信道音频输入信号在副信道输出端用选频电平表测出主信道所送各测量频率点信号的基波电平各电平与参考电平之差为该频率的主信道对副信道的串音压缩器动作时间及恢复时间测量方框图见图图测量方法音频信号发生器送出或其他适当频率信号受同步电子开关控制形成矩形波调制的正弦波送至压缩器输入端其波形见图 图调节脉冲信号使压缩器输入端脉冲平顶部分电平为调节分压电阻使脉冲波形底部为将示波器上波形放大后观察其包络见图图在波形上求得电压比为时所经历的时间为动作时间在波形上求得电压比为时所经历的时间为恢复时间注电子开关由无稳态电路构成包括两组开关同步工作其中一组开关输出的矩形脉冲信号作为压缩器输入信号调制用脉冲信号转换频率可调便于在示波器屏面上观察波形另一组开关产生阶梯电压供作示波器触发信号使用附加说明本标准由广播电影电视部设备制造厂起草本标准主要起草人尹作人'
