GBT8987-2008缩微摄影技术缩微摄影时检查负像光学密度用测试标板.pdf 5页

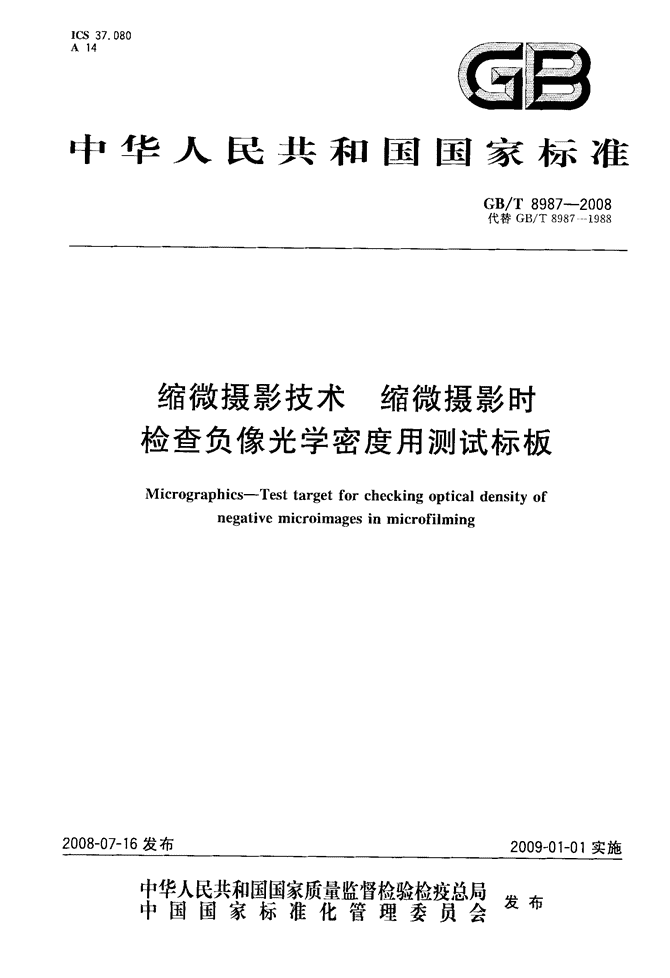

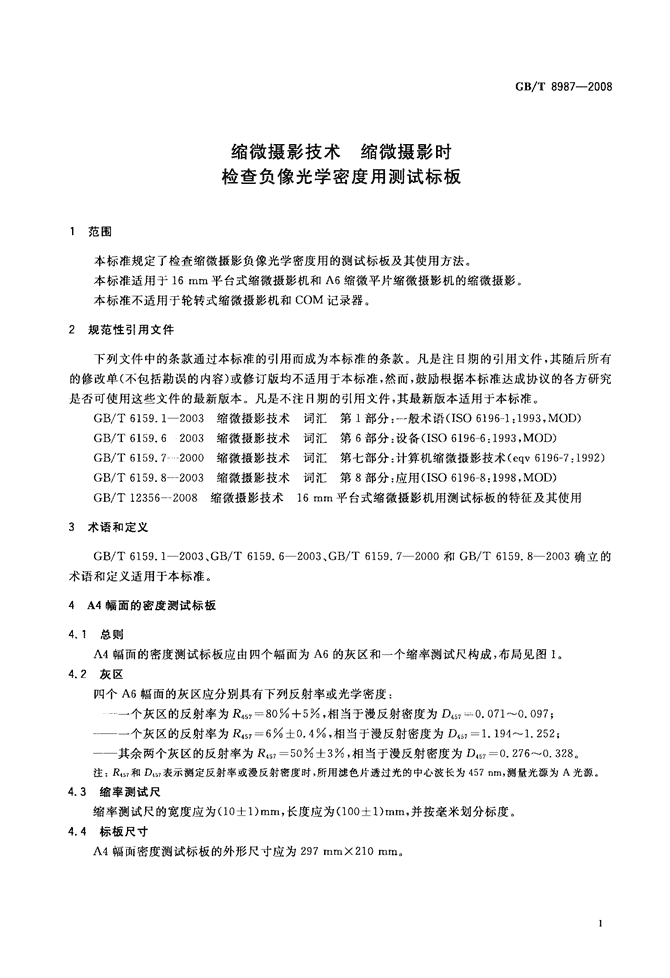

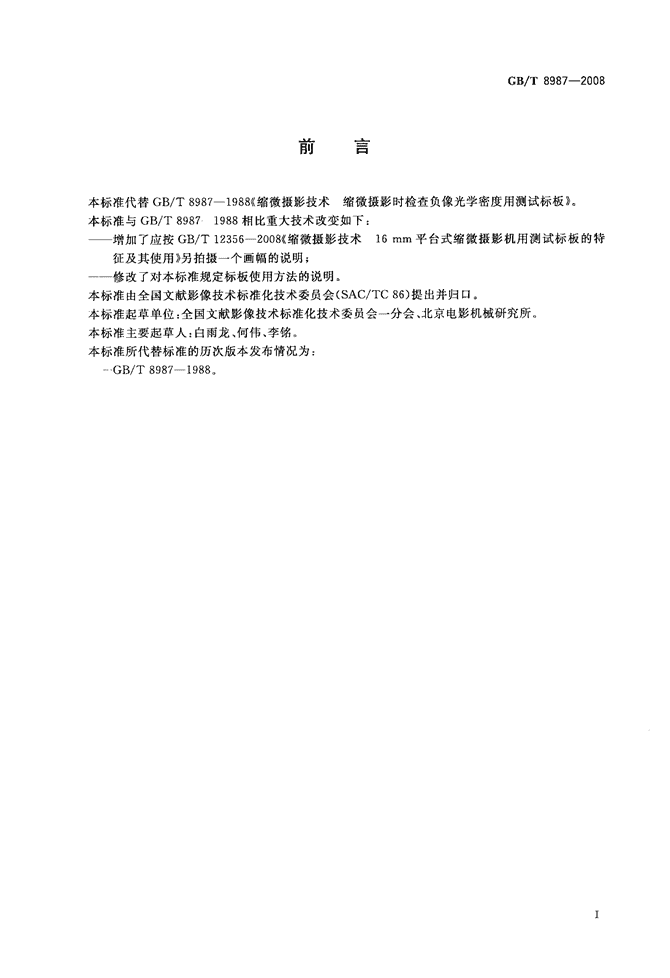

'1CS37．080A14囝冒中华人民共和国国家标准GB／T8987--2008代替GB／T89871988缩微摄影技术缩微摄影时检查负像光学密度用测试标板Micrographics--Testtargetforcheckingopticaldensityofnegativemicroimagesinmicrofilming!!竺!：!!：!!垄塑!!!!：!!：!!壅堕中华人民共和国国家质量监督检验检疫总局省士中国国家标准化管理委员会及伟 刖旨GB／T8987--2008本标准代替GB／T89871988((缩微摄影技术缩微摄影时检查负像光学密度用测试标板》。本标准与GB／T89871988相比重大技术改变如下：——增加了应按GB／T123562008《缩微摄影技术16mm平台式缩微摄影机用测试标板的特征及其使用》另拍摄一个画幅的说明；修改了对本标准规定标板使用方法的说明。本标准由全国文献影像技术标准化技术委员会(sAc／Tc86)提出并归口。本标准起草单位：全国文献影像技术标准化技术委员会一分会、北京电影机械研究所。本标准主要起草人：白雨龙、何伟、李铭。本标准所代替标准的历次版本发布情况为：GB／T89871988． 缩微摄影技术缩微摄影时检查负像光学密度用测试标板GB／T8987--20081范围本标准规定了检查缩微摄影负像光学密度用的测试标板及其使用方法。本标准适用于16mm平台式缩微摄影机和A6缩微平片缩微摄影机的缩微摄影。本标准不适用于轮转式缩微摄影机和COM记录器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T6159．12003缩微摄影技术词汇第l部分：⋯般术语(ISO6196—1：1993，MOD)GB／T6159．62003缩微摄影技术词汇第6部分：设备(Iso61966：1993，MOD)GB／T6159．72000缩微摄影技术词汇第七部分：计算机缩微摄影技术(eqv6196—7：1992)GB／T6159．82003缩微摄影技术词汇第8部分：应用(ISO61968：1998，MOD)GB／T123562008缩微摄影技术16mm平台式缩微摄影机用测试标板的特征及其使用3术语和定义GB／T6159．12003、GB／T6159．62003、GB／T6159．72000和GB／T6159．82003确立的术语和定义适用于本标准。4A4幅面的密度测试标板4．1总则A4幅面的密度测试标板应由四个幅面为A6的灰区和一个缩率测试尺构成，布局见图1。4．2灰区四个A6幅面的灰区应分别具有下列反射率或光学密度：一个灰区的反射率为R。；，一80％+5％，相当于漫反射密度为D。；，一0．071～o．097；一个灰区的反射率为R。。，一6％士0．4％，相当于漫反射密度为D。一1．194～1．252；其余两个灰区的反射率为R；s，一50％±3％，相当于漫反射密度为D。一0．276～0．328。注：RⅢ和D埘表示测定反射率或漫反射密度时，所用滤色片透过光的中心波长为457nm，测量光源为A光源。4．3缩率测试尺缩率测试尺的宽度应为(10±1)mm，长度应为(100±1)Film，并按毫米划分标度。4．4标板尺寸A4幅面密度测试标板的外形尺寸应为297mFll×210miTt。 GB／T8987--2008』‘57：Ⅳ4576％±o4％50％土3％R45T：心51：50％±3％80％+5％图1A4幅面的密度测试标板单位为毫米5A3幅面的密度测试标板A3幅面的密度测试标板的尺寸应由两块A4幅面的密度测试标板组成，外形尺寸为297mIn×420mm。两块A4幅而标板应按相反方向排列(见图2)。2 GB／T8987--2008单位为毫米R457：儿57：地57：6％±04％50％±3％80％+5％50％±3％地57：ma7：也57：m57：50％±3％6使用方法图2A3幅面的密度测试标板6．1测试标板的应用在检查平台式缩微摄影系统性能时，应按照GB／T123562008中5．1规定的方法，另拍摄一个画幅，用于解像力或可读性的测试。6．2负像光学密度的检测测量反射率80％灰区的影像密度，用以代表优质原件画幅影像中的背景密度；测量反射率50％灰区的影像密度，用以代表质量较差原件画幅影像中的背景密度；测量反射率6％灰区的影像密度，用以代表画幅影像中的信息密度。6．3缩率的检测用带测微计的显微镜测量缩微影像中缩率测试尺的长度(单位为毫米)，将测得的值除以100mm，即得到实际缩率的值(一般换算成1：R’的形式)。示例：经测量，缩微影像中缩率测试尺的长度为5ITIFll，则缩率R为：R==5／100—1／20即实际缩率为1：20。'
