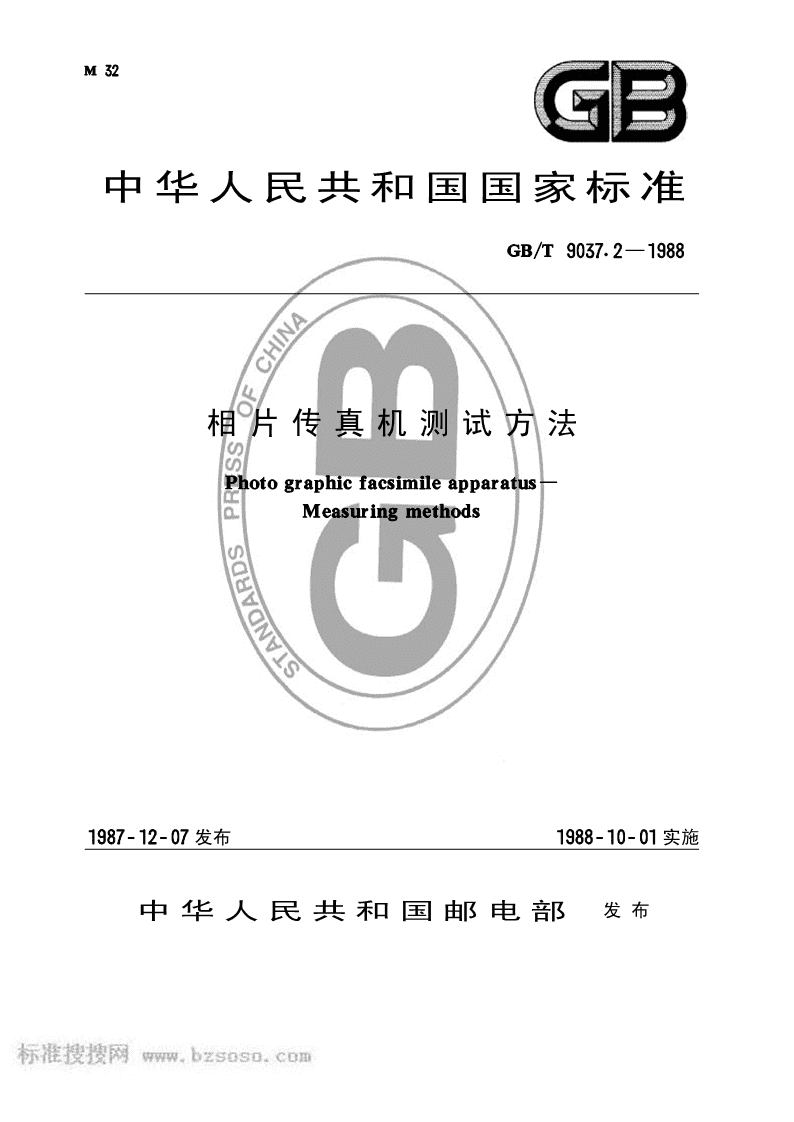

'中华人民共和国国家标准相片传真机测试方法发布实施中华人民共和国邮电部发布 中华人民共和国国家标准相片传真机测试方法本标准规定的测试方法适用于检验国家标准相片传真机技术条件所规定的有关技术要求在本标准中相片传真发送机简称发送机相片传真接收机简称接收机总则本标准的测试条件应符合相片传真机技术条件及产品标准的有关规定测试用仪器必须经过计量被测试设备及测试用仪表应按各自产品的规定正确使用以免影响测试结果利用标准样张对设备进行性能测试的方法见相片传真测试样张国家标准待定测试方法发送机输出阻抗测试电路按图接线图测试仪器主要规格毫伏表精度等级级输入阻抗不小于可变电阻箱无感调节精度为的不少于三位读数的电阻箱测试程序发送机输出调幅白信号并调节输出幅度使毫伏表读数为合上开关改变可变电阻箱阻值使毫伏表读数为此时电阻箱的阻值即为该机调幅时的输出阻抗中华人民共和国邮电部批准实施 使发送机输出调频白信号和调频黑信号按和的方法试验即得该机调频时的输出阻抗外线方式为四线和二线时应分别测量接收机输入阻抗测试电路按图接线图测试仪器主要规格振荡器在频带内输出频率连续可调平衡输出同测试程序振荡器输出正弦信号调节可变电阻箱阻值使开关扳向接收机侧或可变电阻箱侧时毫伏表指示相同此时可变电阻箱的阻值即为时的输入阻抗将开关扳向接收机侧按相应产品标准规定的输入信号通带范围改变振荡器频率并找出毫伏表指示的最大值和最小值调节可变电阻箱阻值使毫伏表指示的最大值在开关反复扳向两个方向时读数不变此时可变电阻箱的阻值即为通带内的最大输入阻抗调节可变电阻箱的阻值使毫伏表指示的最小值在开关反复扳向两个方向时读数不变此时可变电阻箱的阻值即为通带内的最小输入阻抗外线方式为四线和二线工作方式为调幅和调频时应分别测量发送机输出电平测试电路按图接线图测试用仪器主要规格电平表平衡输入测量准确度 测试程序使发送机的扫描光点对准标准样张中的白色场用电平表直读发送机调幅和调频的输出电平外线方式为四线和二线时应分别测量使发送机处于输出调幅对相白信号状态用电平表直读其电平允许用毫伏表等效测量接收机输入电平调幅工作测试电路按图接线图测试用仪器主要规格发送机质量应符合相片传真机技术条件的有关规定可变衰耗器平衡式调节精度电平表高阻平衡输入输入阻抗不小于测量准确度测试程序发送机输出改变可变衰耗器的衰耗值使电平表的读数为相片传真机技术条件中接收机输入电平有关规定的最大值和最小值接收机应能正常接收综合性能符合相片传真机技术条件的有关规定接收机的外线方式为四线和二线时应分别试验调频工作测试电路按图接线测试用仪器主要规格同测试程序同调幅载频频率测试电路按图接线图测试用仪器主要规格 频率计数器不少于位读数计数误差为末位个字具有高阻抗输入测试程序频率计数器置频率档直读发送机调幅载频的频率调频信号频率的漂移量测试电路按图接线测试用仪器主要规格同测试程序发送机输出调频黑信号或调频白信号频率计数器置频率档测量调频黑或白信号频率的漂移量用式求出调频黑或白信号频率漂移量式中分别为内和内频率的最大值和最小值同步频率允许的总偏差测试电路按图接线图测试仪器主要规格频率计数器不少于位读数计数误差为末位个字具有高阻抗输入在正常的试验大气条件下的测试程序频率计数器置频率档测量同步频率自测量开始以后每隔测量一次在内共测次根据表应有个数据由规定的同步频率允许的总偏差和振荡器的标称频率用式求出振荡器的频率允许变化范围表的个数据均应在范围内表顺序时间供电电源电压同步频率标称值上限值标称值下限值标称值 环境温度在极限条件下同步频率允许的总偏差的测量方法按的规定测量根据需要可用周期测量同步频率只要不影响测量的准确性频率计数器也可以从被测传真机的其它输出端测量例如分频电路或功放电路等发送机对相白信号宽度及中心位置偏差测试电路按图接线图测试程序接收机接收发送机输出的对相信号使接收图片如图所示在图形上测量的数值并计算出对相白信号的宽度及其中心与空段中心的偏差值图表示发送机对相白信号记录在接收图片上的宽度表示发送机空段记录在接收图片的宽度表示记录在接收图片上的中心偏差值对相白信号宽度等于中心偏差值等于等于发送机扫描线全长除以接收机扫描线全长所得的商接收机抖动测试电路按图接线图 脉冲信号发生器主要规格振荡器频率允许的总偏差与接收机相同或者与接收机共用一个振荡器输出的脉冲宽度约等于扫描光点扫过一个扫描行距的时间输出的脉冲信号的重复频率在数值上不小于扫描速率的测试程序使脉冲信号发生器输出的脉冲信号在接收机中转换成光信号将光信号记录在感光材料上即得如图所示的抖动试片图用放大镜在抖动试片中找出抖动最大的部位然后用放大倍数不小于倍的读数显微镜在记录线条上测量抖动抖动的一般测试方法图如图先找出记录线条的中心线即记录线条的平均位置然后测量记录线条的宽度以及的值抖动和均应符合相片传真机技术条件的有关规定当用条的方法测试有困难时可采用如下测试方法图如图对于双向抖动抖动近似等于 图如图对于单向抖动抖动等于绝缘电阻测试仪器主要规格兆欧表测试程序将传真机电源插头的火线与中性线相连接兆欧表的一端电源插头的地线接兆欧表的另一端即可测量绝缘抗电强度测试仪器主要规格万能击穿装置能输出正弦波交流电压输出电压连续可调测试程序将传真机电源插头的火线与中性线相连接万能击穿装置的高压输出线电源插头的地线接万能击穿装置的地线试验从不超过试验电压值的开始在内均匀地升至试验电压在规定的试验电压下保持然后降低电压至试验电压值的以下方可切断电源附加说明本标准由邮电部邮电工业标准化研究所归口本标准由邮电部兴安通信设备厂和上海有线电厂负责起草本标准主要起草人刘连生刘智荣王银锁曾胜之商新良陈植华'
