GBT9588-2008盖革-米勒计数管测试方法.pdf 19页

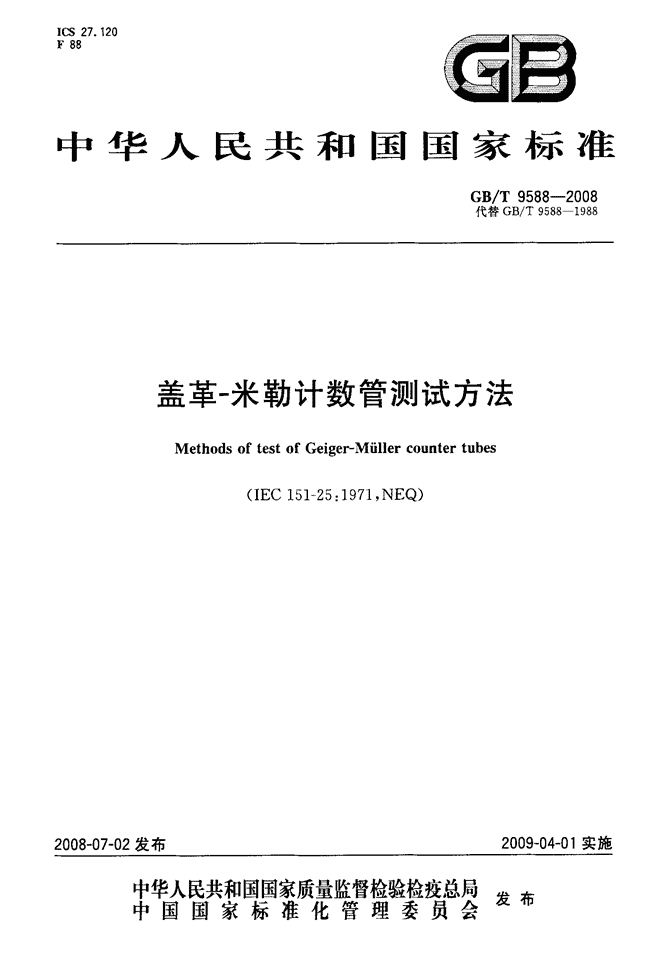

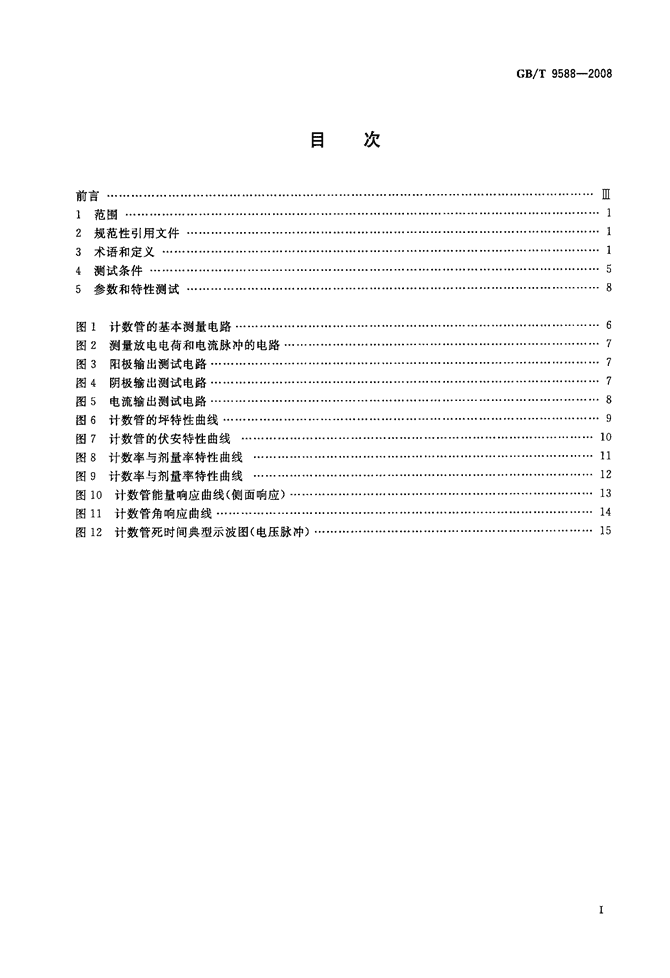

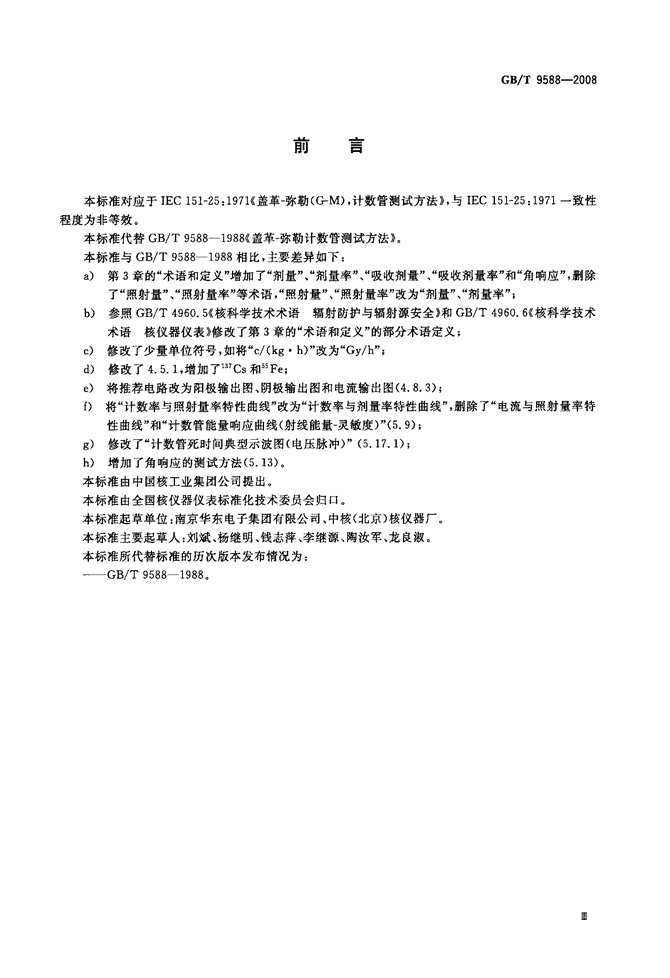

'ICS27．120F88a亘中华人民共和国国家标准GB／T9588--2008代替GB／T95881988盖革一米勒计数管测试方法2008-07-02发布MethodsoftestofGeiger-Miillercountertubes(IEC151—25：1971，NEQ)2009—04—01实施宰瞀骶紫瓣警矬瞥霎发布中国国家标准化管理委员会“⋯ 前言⋯⋯⋯⋯·⋯··1范围⋯⋯⋯⋯·2规范性引用文件3术语和定义⋯·4测试条件⋯⋯·5参数和特性测试图1计数管的基本测量电路⋯⋯⋯⋯⋯⋯图2测量放电电荷和电流脉冲的电路···⋯图3阳极输出测试电路⋯⋯⋯·⋯⋯⋯⋯一图4阴极输出测试电路⋯⋯⋯·⋯⋯⋯⋯··图5电流输出测试电路⋯⋯⋯⋯⋯⋯⋯⋯图6计数管的坪特性曲线⋯⋯⋯·⋯⋯⋯--图7计数管的伏安特性蓝线⋯⋯⋯·⋯⋯t图8计数率与剂量率特性曲线·⋯⋯⋯⋯·图9计数率与剂量率特性曲线··⋯⋯⋯⋯图10计数管能量响应曲线(侧面响应)⋯-·图11计数管角响应曲线⋯·⋯⋯··⋯⋯⋯··图12计数管死时间典型示波图(电压脉冲)目次GB／T9588--2008Ⅱ11586789012345 刖菁GB／T9588--2008本标准对应于IEC151—25：1971<<盖革一弥勒(G-M)，计数管测试方法》，与IEC151—25：1971一致性程度为非等效。本标准代替GB／T9588—1988<<盖革一弥勒计数管测试方法》。本标准与GB／T95881988相比，主要差异如下：a)第3章的“术语和定义”增加了“剂量”、“剂量率”、“吸收剂量”、“吸收剂量率”和“角响应”，删除了“照射量”、“照射量率”等术语，“照射量”、“照射量率”改为“剂量”、“剂量率”；b)参照GB／T4960．5《核科学技术术语辐射防护与辐射源安全》和GB／T4960．6《核科学技术术语核仪器仪表》修改了第3章的“术语和定义”的部分术语定义；c)修改了少量单位符号，如将“c／(kg“)”改为“Gy／h”；d)修改了4．5．1，增加了“7Cs和“Fe；e)将推荐电路改为阳极输出图、阴极输出图和电流输出图(4．8．3)；f)将“计数率与照射量率特性曲线”改为“计数率与剂量率特性曲线”，删除了“电流与照射量率特性曲线”和“计数管能量响应曲线(射线能量一灵敏度)”(5．9)；g)修改了“计数管死时问典型示波图(电压脉冲)”(5．17．1)；h)增加了角响应的测试方法(5．13)。本标准由中国核工业集团公司提出。本标准由全国核仪器仪表标准化技术委员会归口。本标准起草单位：南京华东电子集团有限公司、中核(北京)核仪器厂。本标准主要起草人：刘斌、杨继明、钱志萍、李继源、陶汝军、龙良淑。本标准所代替标准的历次版本发布情况为：——GB／T95881988。Ⅲ 盖革一米勒计数管测试方法1范围本标准规定了与盖革一米勒计数管有关的术语和定义、测试条件和测试方法。本标准适用于盖革一米勒(或GM)计数管参数和特性的测试。2规范性引用文件GB／T9588--2008下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注El期的引用文件，其最新版本适用于本标准。GB／T4960．6核科学技术术语核仪器仪表GB／T7274电子管极间电容测试方法GB／T10263--2006核辐射探测器环境条件与试验方法3术语和定义GB／T4960．6确立的以及下列术语和定义适用于本标准。3．1计数管countertube工作在正比区或盖革一米勒区的脉冲电离探测器。3．2盖革一米勒区Geiger-Mfillerregion计数管所加的电压范围，在此范围内气体放大因子大到足以使脉冲幅度基本上与计数管灵敏体积内最初生成的离子对总数无关。3．3盖革一米勒计数管Geiger-Mfillercountertube工作在雪崩区(盖革一米勒区)的计数管。注：在下文中的“计数管”若无特别说明均指盖革一米勒计数管。3．4猝灭quenching盖革一米勒计数管内单次电离事件后，为阻止其后的连续放电或多次放电，终止电离雪崩的过程。3．5自猝灭计数管self-quenchedcountertube仅靠所充气体而不采取其他措施就能猝灭的盖革一米勒计数管。注：例如：——卤索计数管；——有机蒸汽计数管。3．6有机猝灭计数管organic-quenchedcountertube所充气体中含有少量有机气体的盖革一米勒计数管。1 GB／T9588--20083．73．83．93．103．113．123．133．143．153．163．173．183．193．202卤素猝灭计数管halogen—quenchedcountertube所充气体中含有少量卤素气体的盖革一米勒计数管。初始电离事件initalitionionizlationevent计数管中由入射粒子所引起的电离事件。脉冲pulse核辐射通过计数管在测试电路里产生的短时间电流或电压的变化。一次计数oncecount被记录的一个输出脉冲。累积计数accumulatedcount某一规定时间内所记录的输出脉冲数。灵敏体积sensitivevolume计数管中(对辐射灵敏且用于探测的那部分体积)电离事件能使计数管产生脉冲的鄢部分体积。气体放大gasmultiplication入射电离辐射在气体中的产生的离子对，在足够强的电场作用下生成更多离子对的过程。气体放大系数gasmultiplicationfactor在规定的条件下，经气体放大后的离子对数与初始离子对数之比。盖革一米勒阈[值]Geiger—Miillerthreshold计数管工作在盖革一米勒区所施加的最低电压。计数率countrate单位时间的计数。本底计数率backgroundcountrate在没有被测辐射源的条件下，测量装置的固有计数。光敏性photosensitive用可见光对计数管产生的计数。漏电流leakagecurrent探测器在工作电压下无辐照时产生的电流。绝缘电阻insulationresistance计数管电极之间所具有的电阻值。 GB／T9588--20083．21起始电压ori垂nalvoltage一个规定特性的系统开始检测到计数管输出信号时加到计数管上的最低电压。3．22坪特性曲线plateaucharacterisiticcurve在恒定的辐照下，计数管的计数率与所加电压之间的关系曲线。3．23坪platreau辐射探测器特性曲线的一部分，在此区间测得的电流或计数率与外加电压无关。3．24坪斜plateaurelativeslope坪区的斜率，表示外加电压每变化100V计数率变化的百分数。3．25坪阈[值]电压(坪始端电压)voltageofplateauinitial在坪特性曲线中，与坪的起始点相应的外加电压。3，26坪终端电压voltageofplateauend在坪特性曲线中，坪斜(M／v)超过规定值高端的最低外加电压。3．27坪长plateau坪终端电压与坪始端电压之差。3．28工作电压operatevoltage由制造厂在计数管的坪区范围内选定一个合适的电压，推荐给使用者作为工作电压。3．29极限工作电压ultimateoperatevoltage高于坪区电压的某一电压，在该电压下计数率明显上升但计数管能够工作，尚未连续放电的最高电压。3．30伏安特性volt-amperecharacteristic在恒定的辐照下，其输出电流与外加电压之间的关系，用曲线表示。3．31伏安特性斜率volt-amperecharacteristicslope在规定的电压范围内，伏安特性曲线的相对斜率，即规定的电压范围除电流在该范围内的变化值，再除以该电压范围中点的电流值所得的商。3．32剂量dose吸收能量或辐射的量。3．33剂量率doserate剂量除以时间的商。3．34吸收剂量absorbeddose致电离辐射授予质量为dm的物质的平均授予能d￡除以dm：3 GB／T9588--2008D—d￡／dm。3．35吸收剂量率absorbeddoserate在时间间隔出内吸收剂量的增量dD除以出的商：D—dD／dt。3．36剂量率特性doseratecharacteristic在规定的测试条件下，计数管的计数率与剂量率之间的关系，其曲线称之为剂量率特性曲线。3．37剂量率线性doseratelinearity在剂量率特性曲线上，其计数管的计数率与剂量率关系的直线性。通常以非线性偏差来表示。3．38过负荷剂量率overdoserate产品标准中规定的超过量程上限的某个剂量率处于工作状态的计数管，在该个剂量率下短时间照射后，仍能恢复工作，这个剂量率，称为过负荷剂量率。3．39辐射灵敏度(辐射响应)radiationsensitivity单位剂量率所产生的计数率或电流。3．40能量响应energyresponse计数管的辐射灵敏度与射线能量之间的关系。3．41角响应polarresponse计数管的辐射灵敏度与射线入射角度之间的关系。3．42最大计数率mostcountrate测得的计数率与剂量率的关系曲线上的极大值。3．43脉冲幅度pluseamplitude处于工作状态的计数管所输出的电压或电流脉冲大小。3．44分辨时间resolvingtime在相继出现而仍然可以分辨的两个脉冲之间的必须经历的最小时间间隔。8．45死时间deadtime由单次致电离事件对盖革一米勒计数管引起脉冲后的一段时间间隔，在此间隔内，它对后继的电离事件不能响应。3．46死时间校正correctionofdeadtime适用于对观测到的脉冲计数进行校正，以便考虑分辨时间或死时间引起的脉冲计数损失。3．47起始电压和坪始端电压的温度系数temperaturecoefficientofvoltage(ofplateauinitialandplat—eanend)在规定的温度范围内，表征计数管起始电压和坪阈[值]电压(始端电压)随温度变化的系数。d GB／T9588--20083．48辐射灵敏度的温度系数temperaturecoefficientofradiationsensitivity在规定的温度范围内，表征计数管的灵敏度随温度变化的系数。3．49使用寿命usefullife在限定的辐射和环境条件下，计数管的特性能保持在规定的窖差范围内的最长使用时间或最大累计计数。它通常用累计工作到规定的脉冲计数或连续工作到规定的小时数等来表示。超过使用寿命后，计数管就不能保证满足规定的性能指标。4测试条件4．1高压电源高压电源不应影响测试系统的规定特性且应满足下列要求：a)在被测管(产品标准)规定的电压范围内连续可调；b)纹波(峰一峰值)电压不大于100mV；c)输出电压稳定度不小于0．5％。4．2定标器定标器应满足下列要求：a)应带有甄别阈，其阈值在0．1V～5V范围内连续可调，阈值的稳定度不小于1％；b)输入灵敏度不小于0．1V}c)分辨时间不大于1”s；d)最大计数容量不小于106。4．3示波器示波器应满足下列要求：a)上升时间不大于0．I“s；b)输入阻抗不小于5Mn；c)输入灵敏度不小于0．IV；d)带宽不小于10MHz。4．4其他测量仪器其他测量仪器应满足下列要求：a)测试用的电流表精度应不低于1．0级，并且要有合适的量程范围，但在测量1pA以下电流时也可使用精度低于1．0级的电流表；b)电压表精度不低于1．0级，并且要有合适的量程范围；c)高阻表。4．5放射源及其附属装置4．5．1在测试时，除非另有规定，一般采用下列放射源：a)探测a射线，采用“1Am或”9Pu；b)探测8射线，采用”St-”Y；c)探测7射线，采用”7cs或”Co；d)探测低能7或x射线，采用2“Am或”Fe。4．5．2放射源活度应经过指定的计量机构定期标定，并标明其不确定度。4．5．3除非另有规定，计数管测试时应受均匀照射，工作时约记录100s“的计数。4．5．4放射源的传动装置及计数管的测试架应定期检修，以保证安全及几何位置的重复性。5 GB／T9588--20084．6测试环境4．6．1温度除非另有规定，一般测试环境温度为15℃～35℃。4．6．2湿度除非另有规定，一般测试环境相对湿度为45％～75％。4．6．3气压除非另有规定，一般测试环境的气压为86kPa～106kPa。4．6．4环境光一般是室内自然光(包括电灯照明)，但允许计数管蔽光测试。4．6．5电磁场测试环境应无电磁场干扰。4。6．6核辐射除产品标准规定使用的放射源外，应无其他放射源的影响。4．7测试记录时间在这段时间内的总计数的统计涨落偏差不应影响到测量精确度。4．8测试电路4．8．1计数管基本测量电路基本测量电路及其参数选择如图1所示。HV高压到计数电路的分布电容注1：卤素管每次放电所产生的总电荷受外部电路影响大，因此，R。C。尽可能靠近计数管阳极，R-的数值应由制造商规定(通常在2．7M0～10Mo的范围内)，C。的数值应在0pF～10pF的范围内。注2：计数电路的输入电阻和输入电容与电缆的分布电容一起合并成R。(通常为33k0～1Mo)和C。。(通常为i00pF)，C。通常为100pF--0．01pF(噩≥33kn～1Mn)。注3：卤素管的电路输人灵敏度推荐为0．1V～0．5V。注4：有机管的电流脉冲的形状不受外部电路影响，完全受内部的几何尺寸和所加电压的控制，因此，RLc，并不需要，凰通常为4．7MQ。注5：有机管的电路输入灵敏度推荐为02V。图1计数管的基本测量电路4．8．2放电电荷和电流脉冲的测量电路测量每次放电电荷和电流脉冲的电路如图2所示。6 C2(8“F)HV高压GB／T9588--2008器和示波器注1：R。C。的乘积与电流脉冲的上升时间比较可以忽略不计。注2：对于其他的推荐值，见图1注。观察点：A点观察电流脉冲、死时间；B点观察每次放电的平均电荷；C点观察电压脉冲。图2测量放电电荷和电流脉冲的电路4．8．3推荐电路的其他测试电路图3～图5是推荐的其他几种测试电路，产品的技术说明书应注明所选用的测试电路。E高压图3阳极输出测试电路E高压图4阴极输出测试电路路上黼矗％一 GB／T9588--20085参数和特性测试h9彳桩中-丰l-C,(<5pF)9上¨一。j-图5电流输出测试电路5．1本底计数率把计数管安装在特制的铅室内，铅室四周为50mm厚度的铅板，内衬3mE厚度的铝板，按产品标准规定的测试电路，于被测管加上规定的工作电压，在规定的时间内测量计数，算出的计数率即为本底[计数率]。5．2光敏性按产品标准规定的测试电路，加上规定的工作电压，在黑暗中和用氙灯(或用截止波长300nm以下超高压水银灯，使被测管窗口处的照度为2000lx状态下)两种条件下测量各自规定时间内的计数率，两种计数率之差即为光敏性的计数率。注：测试前60rain计数管不应暴露在紫外线下。5．3漏电流在周围无放射源影响的条件下，计数管加上规定的电压(低于起始电压)，在阴极和阳极之间的漏电流即计数管的漏电流。5．4绝缘电阻用高阻表测量计数管两电极之间的电阻值，但所加的电压应低于起始电压。5．5极间电容按GB／T7274的规定测量计数管的极问电容。5．6起始电压计数管在均匀照射的条件下，在规定的测试电路和测试仪器输入灵敏度下工作，逐步升高外加电压，当计数率达到约1s_1或电流表读数达到规定值或脉冲幅度达到规定值的电压，即为起始电压。5．7坪特性5．7．1坪特性曲线计数管在均匀照射的条件下，在规定的测试电路下工作(如5．6)，将电压从相当于起始电压值开始逐步升高，每提高一段工作电压(如10V)，记录一次计数(测试时问根据计数率而定，应满足测量的统计误差小于允许的测量精度)。然后将测试数据(在统计误差范围内)用图示法画成平滑曲线(坪特性曲线)，如图6所示。 u。——起始电压；u。——坪始端电压；u。——推荐工作电压；uz——坪终端电压；uh——极限工作电压。墨*蒜盘％f，1昕地叽m电压WvGB／T9588--2008图6计数管的坪特性曲线5．7．2坪斜坪斜按式(1)计算：s一替瓮铳×盯％⋯⋯⋯⋯⋯⋯⋯㈩3一面再而K瓦二两⋯⋯⋯⋯⋯⋯⋯⋯1川式中：s——坪斜，单位为百分数每伏(％／v)；NI——电压u。下测得的计数率，单位为计数每秒(s-1)；N。——电压u。下测得的计数率，单位为计数每秒(s-1)。坪斜指标在产品标准中规定。5．7．3坪终端电压坪终端电压即图6中的uz。5．7．4坪长坪长即图6中的u：一u。(以伏为单位)。坪长通常由制造商规定。注I：坪始端电压一般由制造商规定；注2：坪始端电压一起始电压+x。对每种计数管要给出x值(见图6)。5．7．5工作电压制造厂推荐一个工作电压，或者取U1十[半至半]之间的某一电压值。 GB／T9588--20085．7．6极限工作电压计数管在均匀辐射的条件下，在规定的测试电路下工作，电压从相当于坪终端电压uz开始增加，计数率明显上升，但未连续放电，此时移走放射源，本底计数率不能恢复到原来大小，当所测本底计数率与规定值比较有明显增加时的电压，即为极限工作电压。5．8伏安特性及其斜率计数管在恒定剂量率照射下，按规定的测试电路，改变计数管工作电压，测出相应的输出电流。作出的输出电流与工作电压之间的关系曲线，即为伏安特性曲线，如图7所示。其伏安特性斜率按式(2)计算：s一靛舢。式中：s——伏安特性斜率，单位为百分数每伏(％／v)；L——电压u。下的输出电流，单位为毫安(mA)；I。——电压u。下的输出电流，单位为毫安(mA)；，。——电压U。下的输出电流，单位为毫安(mA)；△U——u。一u：，单位为伏特(V)}u，、u。——一般是某种规定值，单位为伏特(V)；U：=U—I—+-U3，即u，～u。的中点值。<≥壤删善辞饥如嵋工作电压／v图7计数管的伏安特性曲线5．9剂量率特性殛线性5．9．1剂量率特性将计数管放置在刻有剂量率的标准照射室的固定架上，按规定的测试电路，加上工作电压，改变计数管所受的剂量率(一般是用改变放射源和计数管的距离来获得)，在规定的剂量率范围由弱到强选定五个以上不同剂量率的点，在规定的时间内测量计数率，然后在坐标纸上画出计数率N，与剂量率(D)的特性曲线趋向，典型例子示于图8。10 T差甜104赫，七GB／T9588--2008，／式中：△N——NL—Ns；N。——理想值；N。——实测值。5．10过负荷剂量率计数管按规定的测试电路加上工作电压，在过负荷剂量率(一般为量程上限的5～10倍)下照射规定的时间，观测其计数率(不应下降)，然后除去计数管上的电压，使其休息规定的时间后，再按规定测量有关参数应正常工作。照射时间和休息时间在产品标准中规定。 GB／T9．588--2008T善糌鞴七106ⅣL105r．．llIIIlIIlll}△Af{l。^‘』————1∥r／剂量率AG，／h图9计数率与剂量率特性曲线5，11辐射灵敏度(辐照效应)5．11．1Y射线和x射线灵敏度将计数管放置在周围的物体对射线的反射和散射尽可能小(相对于被测射线的直接照射而盲)的位置(如计数管放在离地面1．5m以上，离周围物体或墙壁2m以上)，在一个规定特性的系统中，将规定的7射线源(见注1)放置在正对离被测管的一边或端部(见注2)一定距离的位置上，使管子受到比较均匀的照射。如果计数管管壁的厚度小于所用射线能量下次级电子平衡所要求的厚度，则应将一个合成塑料或其他材料的套管(或管帽)，配合在计数管上，以便给出合适的等效壁的总厚度(见注3)。放射源的活度和距离应选择使计数管的计数率足够高，以满足统计精确度的要求，但不能高到由于死时间而引起显著的计数损失。计数管的计数率由测得的并经过死时间校正的计数率或减去本底计数率来得到。计数管的灵敏度就是计数管的净计数率除以已知剂量率的商。由于灵敏度随射线能量而变化，因此若不给出7射线能量响应曲线，就应规定所用放射源，建议给出对”Co或”7cs的灵敏度(见注1)。注1：7放射源应该滤除B射线和不需要的软丫射线成分。由于过滤板对丫射线有显著影响，因此过滤板的性质和厚度应加以规定。对于60co，最薄的过滤板应为o，3mm的铝板，除非另有规定，就假定放射源物质是与它们蜕变的产物(如有的话)已达到平衡。x射线也应过滤，被滤射线的滤膝情况或半值厚度(H·V·L)应加以规定，应采取措施来避免计数管放射源和(或)几何形状而引起的康普顿效应。注2：测试同轴圆柱体计数管对射线的灵敏度时应采用侧面受照射的方式。测试端窗计数管对射线的灵敏度时，应采用端窗受照射的方式。注3：为了达到”co射线的电子平衡，计数管壁应有的最小壁厚大约为400mg／cm2，如果壁的厚度小于400mg／cm2则应配合一个合成塑料帽或其他材料的套管(或管帽)，使其等效壁厚达400mg／cm2。】2 GB／T9588--20085．11．2B射线灵敏度测试时，放射源直接放在计数管壁的下面，计数管侧面放在离放射源平面距离为6mm士1miD．处，在放射源照射下围绕管轴至少旋转三次，但每次转动部位不能重复，所有测量持续时间不得少于2rain。然后，根据三个位置的测试数据计算误差。5．12能量响应将裸体计数管或在外面装上专用“能量补偿(或屏蔽)套”的计数管，按规定的测试电路加上工作电压，在不同能量的7射线(或不同能量x射线)照射下，测出计数管的灵敏度并以6。C07射线的灵敏度归一化，得出能量响应系数(简称能响系数)K，然后给出能量响应特性。典型例子示于图10中。在选择的能量范围内，可用不同能量的放射源和x光机。注：在进行灵敏度测量时，应使计数管工作在量程曲线的线性段。否则，需要对测得的计数进行死时间校正。k裁幡5俘越／。、裸体管／＼7．7I．|。舢譬{Ij【{。≮／7拙盘／．．‘‘●I、、≥／靼＼、，_一102射线能量E／keV图10计数管能量响应曲线(侧面响应)5．13角响应将计数管按规定的测试电路加上工作电压，在产品标准规定的某一种能量的7射线(或X射线)照射下，使射线垂直于计数管圆柱体轴线(对于有窗的非圆柱形计数管，应使射线垂直于窗表面)的方向照射计数管，测出其灵敏度。然后按照产品标准的规定，依次将计数管的轴线偏转一定的角度，使射线从不同角度照射计数管，分别测出计数管的灵敏度并以垂直人射时的灵敏度归一化。不同能量的射线照射时，计数管的角响应也不同。一般需要测出几种不同的典型射线能量下的角响应。典型例子示于图11中。 GB／T9588--2008图11计数管角响应曲线5．14最大计数率计数管按规定的测试电路，加上工作电压，改变剂量率在规定的剂量率范围内由弱到强直至出现拐点，在规定的时间内测量计数率，然后在坐标纸上画出计数率与剂量率的关系曲线，这曲线上的极大值即为最大计数率。5．15每个计数脉冲的平均电荷计数管在均匀照射的条件下，按图2测试电路，加上工作电压，以大于100s1的计数率，同时测出计数管的平均电流与计数率，每个计数脉冲的平均电荷按式(4)计算：百一寿式中：巨一每个计数脉冲的平均电荷，单位为库仑(c)；7——平均电流，单位为安培(A)；N——计数率，单位为计数每秒(s“)。5．16脉冲幅度计数管在均匀照射的条件下，按图2的测试电路，加上工作电压，以约100S-1的计数率，将示波器或其他合适的脉冲高度测试装置的输入端接到图2的C点，观察脉冲高度，它即表示跨在规定的输入电容和电阻上的峰值电压的变化，即脉冲幅度。5．17死时间5．17．1示波器法计数管按图2规定的测试电路，加上工作电压，将电路的输出端A点接到示渡器y轴的输入端。调整示波器的输入灵敏度，使示波器屏幕刚好显示脉冲全幅值，并使z轴的扫描时间恰好大于计数管的恢复时间。计数管在较高计数率下(例如500S一1)32作，使得死时间和恢复时间都能从示波器上显示出来。如图12所示。 赵馨量菌GB／T9588--2008图12计数管死时间典型示波图(电压脉冲)5．17．2双源法用两个活度近乎相等的放射源进行测量。按规定的测试电路于被测管加上工作电压，在距计数管一定距离上放置放射源(1)，测得计数率N，，然后在另一个距离上放置第二个放射源(2)，该源距计数管的距离，应使两个放射源产生的计数率N。。比N，的大致高一倍。然后拿走第一个放射源(此时第二个放射源位置保持距离不变)，测得第二个放射源产生的计数率Ⅳ。，最后拿走第二个放射源，测量本底计数率N。。则死时间“，可用式(5)计算：．一Nl+Nz—N12一Nb“一及丽_二丙J丽■二丽(5)式中：td——计数管的死时间，单位为纳秒(ns)iN。——在放射源(1)下测得的计数率，单位为计数每秒(S_1)；N：——在放射源(2)下测得的计数率，单位为计数每秒(s_1)；N。。——在放射源(1)和(2)下测得的计数率，单位为计数每秒(s_1)；N。——本底计数率，单位为计数每秒(s1)。双源法测量死时间要求测量时间足够长，仪器应稳定，且放射源的几何位置应保持不变，能很好重复。5．18起始电压和坪始端电压的温度系数如果在所要求的工作温度范围内起始电压与温度的关系是非线性的，就需要在不同的温度范围内测出其温度系数，因此起始电压应在工作温度范围内合适的温度问隔下测试。其结果用图解法画成曲线，在给定温度范围内温度系数的变化能够根据这个曲线计算出来。如果在工作温度范围内温度系数是线性的，起始电压值就在工作温度范围末端选择两个不同的温度点按GB／T10263--2006的6．1和6．2来测试。如果在温度丁。和T2下测得的起始电压为u。，和u⋯则得到温度系数a。为：．一U。2一U01v100“一面i干瓣“瓦=i式中：。。——坪始端电压的温度系数，单位为百分数每摄氏度(％／"c)U。，——在温度丁，下测得的起始电压，单位为伏特(V)；(6) GB／$9588--2008U。。——在温度t下测得的起始电压，单位为伏特(V)。因为坪始端电压和起始电压之间的差接近不变，因此起始电压的温度系数也就是坪始端电压的温度系数。5．19辐射灵敏度的温度系数如果在所要求的工作温度范围内辐射灵敏度与温度的关系是非线性的，就需要在不同的温度范围内测出温度系数，而灵敏度应在工作温度范围内于合适的温度间隔下测试。其结果用图解法画成曲线，在给定的温度范围内温度系数的变化能够根据这个曲线图计算出来。如果在工作温度范围内温度系数是线性的，灵敏度的值就在工作温度范围末端选择两个不同的温度点按GB／T10263--2006的6．1和6．2来测试，如果在温度T。和L下的灵敏度分别为e，和￡z，则温度系数％按式(7)计算a。一犏×亍?％“一匹r干i砸“百了i式中：m——辐射灵敏度的温度系数，单位为百分数每摄氏度(％／"C)；e。——在温度T，下测得的灵敏度，以单位剂量率的计数率或电流表示；e。——在温度T：下测得的灵敏度，以单位剂量率的计数率或电流表示。5．20使用寿命5．20．1概述寿命试验，选用脉冲累计法或时间累计法进行。寿命试验过程中，电参数测试的时间问隔及允许变化的范围在产品标准中规定。5．20．2脉冲累计法计数管在规定的工作电压和计数率下，累计工作到规定的脉冲次数。5．20．3时间累计法计数管在规定的工作电压和工作电流或剂量率下，连续工作到规定的小时数。'
