GBT9952-2008信息技术数据通信15插针DTEDCE接口连接器和接触件编号分配.pdf 20页

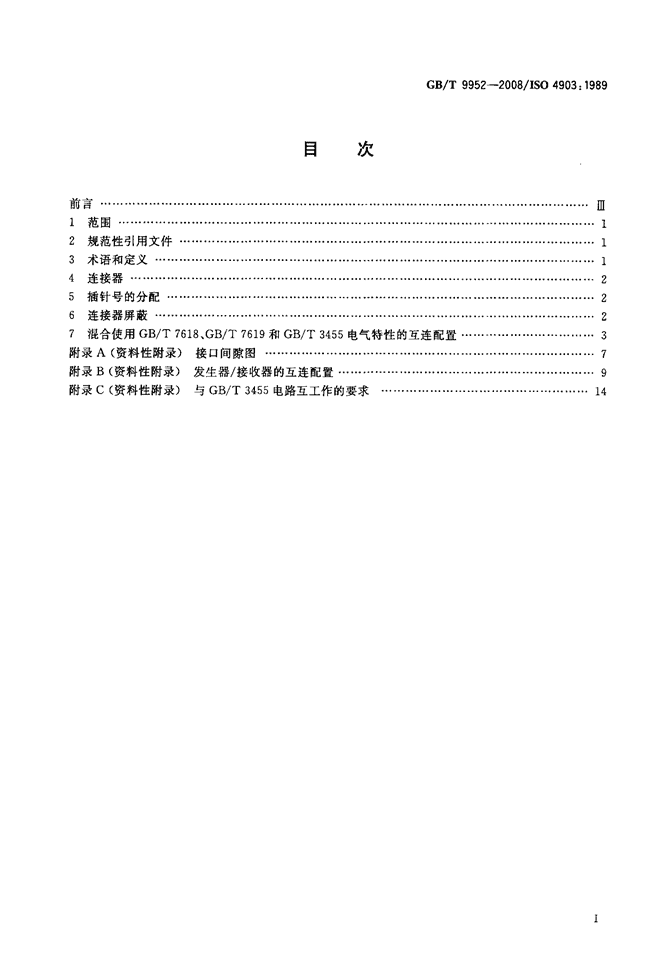

'ICS35．100L79雷亘中华人民共和国国家标准GB／T9952--2008／IS04903：1989代替GB／T9952--1988信息技术数据通信15插针DTE／DCE接口连接器和接触件编号分配Informationtechnology--Datacommunication--15-poleDTE／DCEinterfaceconnectorandcontactnumberassignment2008-07—28发布(IS04903：1989，IDT)2009-01-01实施宰瞀徽紫瓣警糌瞥星发布中国国家标准化管理委员会仅113 目次GB／T9952--2008／IS04903：1989前言⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-⋯·1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．．．2规范性引用文件⋯⋯⋯⋯··⋯⋯⋯⋯⋯·⋯⋯⋯⋯．．．⋯⋯⋯⋯⋯⋯⋯．．3术语和定义⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯4连接器⋯⋯⋯⋯⋯⋯···⋯···⋯⋯⋯·⋯⋯⋯⋯⋯·····⋯⋯⋯⋯⋯⋯⋯·．5插针号的分配⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．6连接器屏蔽⋯···⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．7混合使用GB／T7618、GB／T7619和GB／T3455电气特性的互连配置附录A(资料性附录)接口间隙图·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯附录B(资料性附录)发生器／接收器的互连配置⋯⋯⋯⋯⋯-⋯⋯⋯⋯．附录C(资料性附录)与GB／T3455电路互工作的要求⋯⋯⋯·⋯⋯一Ⅱll123794 刖置GB／T9952--2008／IS04903：1989本标准等同采用国际标准ISO4903：1989《信息技术数据通信15插针DTE／DCE接El连接器和接触件编号分配》(英文版)。本标准代替了GB／T9952--1988{数据通信15插针DTE／DCE接口连接器和插针分配》。本标准与GB／T9952～1988相比主要变化如下：——本标准添加了关于连接器及其相关部件定义的技术内容；——本标准给出了连接器的连接方法；——本标准增加了资料性附录A。本标准的附录A、附录B、附录C为资料性附录。本标准由全国信息技术标准化技术委员会提出并归口。本标准起草单位：中国电子技术标准化研究所、北京声讯电子有限公司。本标准主要起草人：卓兰、龚玉环、张翠、杨栋梁、黄家英、马宝贵。本标准所代替标准的历次版本发布情况为：——GB／T9952--1988。加 1范围GB／T9952--2008／1504903：1989信息技术数据通信15插针DTE／DCE接口连接器和接触件编号分配本标准规定了在数据终端设备(DTE)和数据电路终接设备(DCE)之间接口处的15插针连接器和接触件编号分配，此接El适用于符合GB／T11594、GB／T7618和GB／T7619的设备。本标准额外提供了连接器外壳的尺寸，并建议提供锁定装置(锁定部件)和连接器屏蔽的手段。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T193普通螺纹直径与螺距系列(GB／T193—2003，ISO261，MOD)GB／T3455非平衡双流接口电路的电特性(GB／T3455—1982，idtCCITT建议V．28)6B／T7618在数据通信领域中通常同集成电路设备一起使用的非平衡双流接口电路的电气特性(GB／T76181987，eqvCcITT建议x．26或v．10)GB／T7619在数据通信领域中通常同集成电路设备一起使用的平衡双流接口电路的电气特性(GB／T7619—1987，eqvCCITT建议X．27或V．11)GB／T11592公用数据网上起／止传输业务使用的数据终端设备(DTE)和数据电路终接设备(DCE)问的接口(GB／T11592一1989，idtCCITT建议X．20)GB／T11593公用数据网上同步工作的数据终端设备一／1叫]一保护地注1：分配接触件1用于连接屏蔽接口电缆串接段间的屏蔽体。根据国家有关规定，屏蔽体可以连接到DTE或者DCE，或者DTE和DCE两者的保护地或信号地。根据国家的安全规定，保护地可以进一步连接到信号地。这样做时，应防止建立携带大电流的地环路。注2：电路G是任选的。图B．211592用于GB／T7619DTE、GB／T7618DCE的互连配置 保护地使用GB／T761—■一队厂吖厂卜厂呵厂仁F829G(见注2)GaT(B)CC(AR(ARfR3lOSfAGB／T9952--2008／ISO4903：198913一一——鱼盟——一13BfA14————』(旦——一14——刁注1：分配接触件1用于连接屏蔽接rl电缆串接段间的屏蔽体。根据国家有关规定，屏蔽体可以连接到DTE或者DCE，或者DTE和DCE两者的保护地或信号地。根据国家的安全规定，保护地可以进一步连接到信号地。这样做时，应防止建立携带大电流的地环路。注2：电路G是任选的。图B．3GB／T11593用于GB／T7618DTE、GB／T7619DCE的互连配置 GB／T9952--2008／1SO4903：1989t地卜厂吖厂卜厂吖厂q二算p幻二．．．．．．．．．．．J3G(见注2)TrAlTfB、C(ACfBRfAB293041l——一!!业——一11IfB6——一坠L——一613一一塑213BfA、B(B注1：分配接触件i用于连接屏蔽接口电缆串接段间的屏蔽体。根据国家有关规定，屏蔽体可以连接到DTE或者DCE，或者DTE和DCE两者的保护地或信号地。根据国家的安全规定，保护地可以进一步连接到信号地。这样做时，应防止建立携带大电癍的地环路。注2：电路G是任选的。图B．411593用于GB／T7619DTE、GB／T7619DCE的互连配置一 鑫美岳1000GB／T9952--2008／Is04903：1989、＼、＼＼．＼、N＼、、．＼上升时间／ms图B．5电缆长度与上升时间的关系曲线 GB／T9952--2008／[S04903：1989附录C(资料性附录)与GB／T3455电路互工作的要求C．1范围本附录描述了具有可用于提供GB／T11592、GB／T3455DTE和GB／T11592、GB／T7618DCE之间互工作的适配器的一种互连配置。c．2电气特性本章描述了按GB／T7618特性设计的设备所必需的适配方法，以使它尽量接近GB／T3455的电气特性。GB／T7618和GB／T3455的参数值的重叠业已建立，这样，采用GB／T7618的接口电路中已附加的规定要进行必要的调整，以确保在GB／T3455电路条件下正确的操作。应当注意，与7618电路和GB／T3455电路互工作有关的性能，通常受限于与GB／T3455操作有关的性能。c．2．1保护7618规定接收器不应被高达12V的电压损坏，但是GB／T3455发生器可能产生的输出电压高达25V。尽管可供使用的多种GB／T7618接收器设计成可以承受较高的GB／T3455的电压并能在该电压下正常工作，但是对那些没有足够承载能力的接收器仍需采取保护措施。如果GB／T7618发生器和GB／T3455发生器无意中互连或短路，GB／T7618发生器亦可能被较高的GB／T3455发生器的电压损坏，因为GB／T7618和GB／T3455发生器之间的短路状态纯属故障状态，因此任何进一步的考虑留给设备的设计者。c．2．2信号电平在GB／T7618和GB／T3455中规定的发生器的输出信号电平在5V～6V范围内重叠。然而在3455电平可以高达25v的同时，GB／T7618电平可以低至4V。与GB／T7618接收器一起操作的GB／T3455发生器的上限电平的有关考虑包括在c．2．1中。对于下限电平来说，在4V和5V之间的GB／T7618发生器的输出不在GB／T3455范围之内，但由于GB／T7618发生器的源阻抗低，与具有3V跃变范围的GB／T3455接收器一起工作，可期望得到满意的操作。c．2．3上升时间、数据速率、距离3455规定信号通过±3V跃变区的上升时间不应超过信号码元持续期的3％。另一方面，为了减少较长距离上操作时的串扰，GB／T7618通常要求慢得多的上升时间，即从信号总幅度的10％～90％所给定的时间。通过在GB／T7618设备中适当地选择发生器的波形，对适用于GB／T3455的数据信号速率(即高达20kbit／s)同时满足GB／T7618和GB／T3455的要求是可能的。在GB／T7618中，提供了数据信号速率和电缆长度的关系曲线图。在图B．5中对该图已进行了转换，以示出上升时间与数据信号速率和电缆长度之间的关系。例如，图B．5清楚地示出对于1000m电缆长度，GB／T7618所允许的最快上升时间是100ps。当GB／T7618发生器和GB／T3455接收器操作时，对于数据信号速率高达300bit／s的情况来说，100ps上升时问将满足小于3％单位时间间隔的要求。C．2．4电路故障状态为检测断电或互连电缆断开所设计的6B／T3455接收器，当和GB／T7618发生器互通，在进行检测这些状态时，GB／T3455接收器不会有任何问题。在相反情况下，GB／T3455允许发生器在断电时的阻抗低至300n，这样低的阻抗对于通常采用电压偏置法的GB／T7618接收器的故障检测是太低了。因此，当采用通常的电压偏置法时，为了确保断电和互连电缆断开的正确检测，需要在GB／T7618接收14 GB／T9952--2008／1S04903：1989器输入端串联一个最小2kn的电阻。c．2．5信号回路7618需要两条信号返回电路，每个传输方向一条，而GB／T3455只要求一条信号返回电路。因此，对于GB／T11592接口，需要把GB／T7618DCE的电路Ga和Gb与GB／T3455DTE的电路G连接起来。GB／T7618也可以实现电路G。在这种情况下，GB／T7618的电路Ga、Gb和G应该如图C．3中所示全部连接到GB／T3455DTE的电路G。c．3机械特性6B／T151251994规定了用于GB／T3455设备的25插针DTE／DCE接口连接器和接触件编号分配。符合本标准的GB／T11592、GB／T7618DCE使用与25插针连接器属于同一系列的15插针连接器。因此，为了在GB／T11592、GB／T7618DCE和GB／T11592、GB／T3455DTE之间的互工作，需要采取机械特性的适配。25／15插针排列适用于所有这样的互连。C．4建议的实现因为有若干可以改进的方法，所以满足C．2和C．3所概述的实际实现方法尚未标准化。因此，当希望按特定的性能GB／T11592、GB／T7618DCE与GB／T11592、GB／T3455DTE设备互通时，就需要把所需的一些特殊要求在GB11592、GB／T7618DCE的接口设计中加以规定，这一工作留给满足所需要求的GB／T11592、GB／T7618DCE接口的设计者。不宜认为满足本标准和使用GB／T11592、7618的任何DCE都可以同GB／T11592、GB／T3455DTE互通，除非进行满足互工作要求的具体论证。已经制订了满足c．2和C．3中所述要求的一种方法，本章所提供的只是实现GB／T11592、7618DCE与GB／T3455DTE互工作的指南。C．4．17618接收器的保护尽管GB／T7618规定，接收器仅需承受l2V电压而不损坏，可供使用的许多集成电路可以承受并能在GB／T3455发生器的较高电压下工作。但是，当GB／T7618接收器不具有足够的承载能力时，则需要采取保护措施。该保护可在图c．1所示的GB／T7618接收器输入端之前加一个L型衰减器来完成。由2kn串联电阻和3．3kn并联电阻构成的L型衰减器具有高阻抗源的附加作用。为了确保相邻电路的近端串扰不至于达到不可接受的电平(峰值1V)，L型衰减器距GB／T7618接收器的输入端的电缆长度不应大于3In。图C．1保护GB／T7618接收器的L型衰减器 GB／T9952--2008／1S04903：1989C．4．2发生器输出信号具有i00,Us或者更快的信号上升时间的6B／T7618发生器允许在数据信号速率高达300bit／s的3455和6B／T7618规范内操作。C．4．3故障检测措施如果接收器使用电压偏置方法时，为了检测断电状态，需要在GB／T7618接收器输入端串联一个最小2kn的电阻(见c．2．4)。但是，如果接收器的保护包括L型衰减器或者为了保护采用其他方法时，则不需要这个附加电阻。C．4．4外部适配器可以采用一个简单的外部适配器来互连GB／T11592、GB／T7618DCE和GB／T11592、3455DTE。图C．2示出了适配器的位置，该适配器提供所需要的电气和机械转换。图C．3示出了25／15插针适配器的接线图。对于电路T所需要的L型衰减器也给予示出。该衰减器可以很容易的用1／8W的电阻器实现。在适配器中，还能够实现信号回路引线的连接。如先前指出的，为了避免过强的近端串扰，L型衰减器必须置于距GB／T7618接收器3m电缆长度以内。c．4．5建议内容概要a)25／15插针机械适配器。b)7618发生器的信号上升时间不应大于100ps。c)如果需要设置L型衰减器，它应置于适配器中的T电路上。d)在适配器中，把来自GB／T11592、GB／T7618DCE的信号返回电路Ga、Gb和G连接在一起，并把它们连接到来自GB／T11592、GB／T3455DTE的电路G。e)当在电路T上使用L型衰减器时，适配器安装应使得它和GB／T7618DCE设备之间的电缆长度不超过3m。f)把GB／T7618DCE和GB／T3455DTE之间的电缆长度限制在通常与GB／T3455操作有关的长度之内。11592胪Ii59276183455DCE图c．2使用25／15插针适配器的互连配置 C,B／T15125GB／T11592、GB／T3455▲——T—R一——G一——一——+见表1的注GB／T9952--2008／ISO4903：1989圈C．3适配器接线图器GB／T9952GB／T11592、GB／T7618——Gbl23456789m¨垤¨H坫●o●0o，0o加u挖墙¨坫¨"培坞舶n船黔舫'
