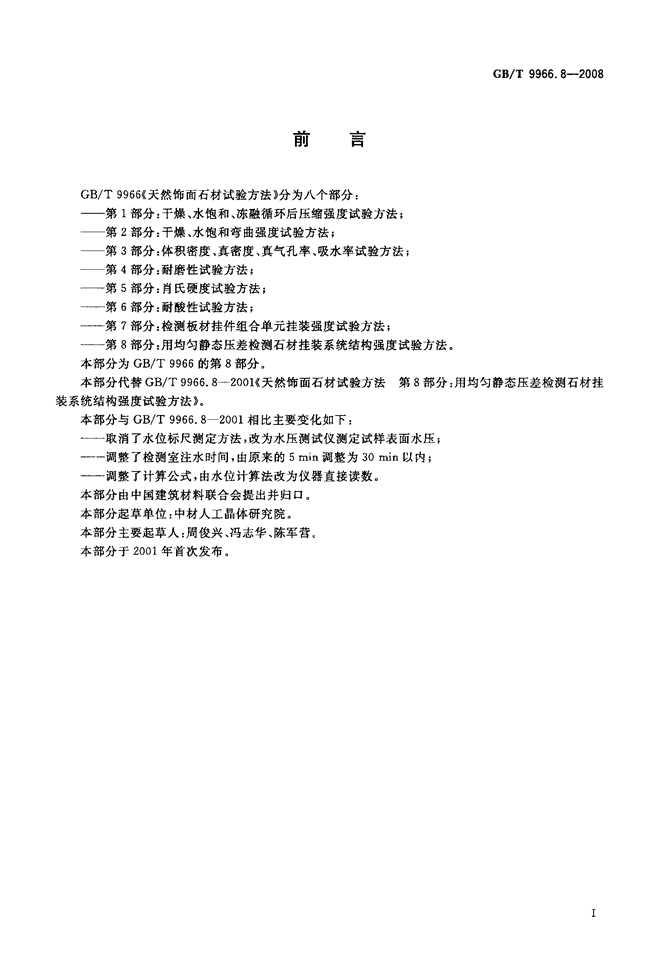

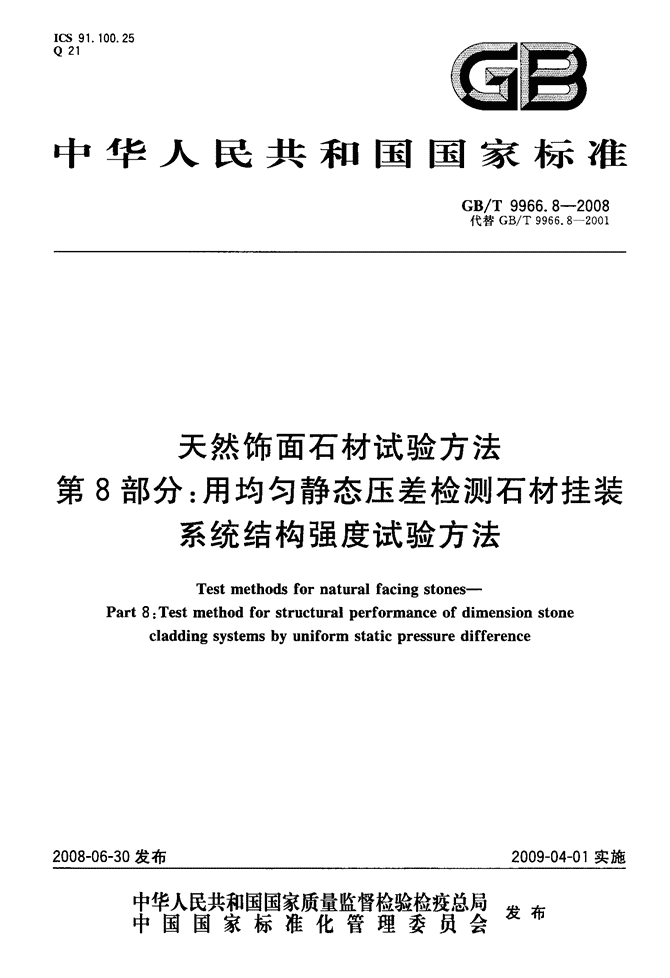

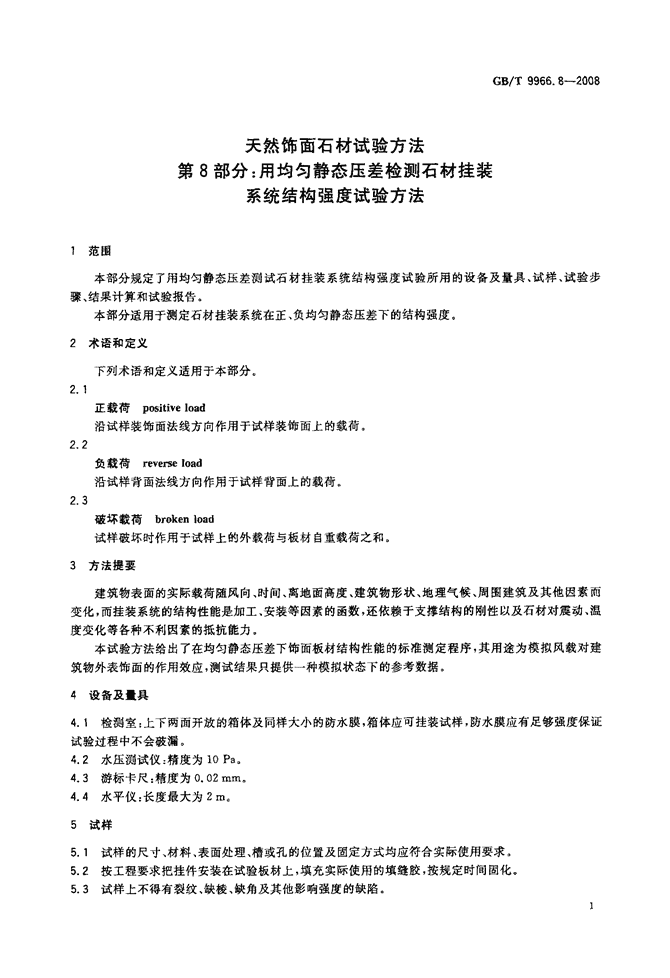

'ICS91．100．25Q21a目中华人民共和国国家标准GB／T9966．8—2008代替GB／T9966．8—2001天然饰面石材试验方法第8部分：用均匀静态压差检测石材挂装系统结构强度试验方法TestmethodsfornaturalfacingstOnes——Part8：Testmethodforstructuralperformanceofdimensionstonecladdingsystemsbyuniformstaticpressuredifference2008-06-30发布2009—04—01实施宰瞀鬻紫瓣警糌瞥鐾发布中国国家标准化管理委员会促19 前言GB／T9966．8—2008GB／T9966((天然饰面石材试验方法》分为八个部分：——第1部分：干燥、水饱和、冻融循环后压缩强度试验方法；——第2部分：干燥、水饱和弯曲强度试验方法；——第3部分：体积密度、真密度、真气孔率、吸水率试验方法；——第4部分：耐磨性试验方法；——第5部分：肖氏硬度试验方法；——第6部分：耐酸性试验方法；——第7部分：检测板材挂件组合单元挂装强度试验方法；——第8部分：用均匀静态压差检测石材挂装系统结构强度试验方法。本部分为GB／T9966的第8部分。本部分代替GB／T9966．8—2001《天然饰面石材试验方法第8部分：用均匀静态压差检测石材挂装系统结构强度试验方法》。本部分与GB／T9966．8200l相比主要变化如下：——取消了水位标尺测定方法，改为水压测试仪测定试样表面水压；一一调整了检测室注水时间，由原来的5rain调整为30rnin以内；——调整了计算公式，由水位计算法改为仪器直接读数。本部分由中国建筑材料联合会提出并归口。本部分起草单位：中材人工晶体研究院。本部分主要起草人：周俊兴、冯志华、陈军营。本部分于2001年首次发布。 天然饰面石材试验方法第8部分：用均匀静态压差检测石材挂装系统结构强度试验方法GB／T9966．8—20081范围本部分规定了用均匀静态压差测试石材挂装系统结构强度试验所用的设备及量具、试样、试验步骤、结果计算和试验报告。本部分适用于测定石材挂装系统在正、负均匀静态压差下的结构强度。2术语和定义下列术语和定义适用于本部分。2．1正载荷positiveload沿试样装饰面法线方向作用于试样装饰面上的载荷。2．2负载荷reverseload沿试样背面法线方向作用于试样背面上的载荷。2．3破坏载荷brokenload试样破坏时作用于试样上的外载荷与板材自重载荷之和。3方法提要建筑物表面的实际载荷随风向、时间、离地面高度、建筑物形状、地理气候、周围建筑及其他因素而变化，而挂装系统的结构性能是加工、安装等因素的函数，还依赖于支撑结构的刚性以及石材对震动、温度变化等各种不利因素的抵抗能力。本试验方法给出了在均匀静态压差下饰面板材结构性能的标准测定程序，其用途为模拟风载对建筑物外表饰面的作用效应，测试结果只提供一种模拟状态下的参考数据。4设备殛量具4．1检测室：上下两面开放的箱体及同样大小的防水膜，箱体应可挂装试样，防水膜应有足够强度保证试验过程中不会破漏。4．2水压测试仪：精度为10Pa。4．3游标卡尺：精度为O．02illrn。4．4水平仪：长度最大为2m。5试样5．1试样的尺寸、材料、表面处理、槽或孔的位置及固定方式均应符合实际使用要求。5．2按工程要求把挂件安装在试验板材上，填充实际使用的填缝胶，按规定时间固化。5．3试样上不得有裂纹、缺棱、缺角及其他影响强度的缺陷。1 GB／T9966．8—20085．4取三件试样为一组。6试验步骤6．1正载荷状态6．1．1用与工程实际安装过程中相同的方法将试样安装在检测室下面，装饰面向上；调整试样至水平。安装示意图如图1所示。6．1．2向检测室内注水，加水速率控制在使试样开始受力至试样破坏或达到设计载荷在30min以内，记录试样破坏或达到设计载荷时试样表面达到的最大水压。6．1．3如试样破坏，记录破坏状态，用游标卡尺测量试样破坏部位尺寸，精确至0．1mm。6．1．4若试样破坏前，所加载荷达到设计载荷时，应至少保持5s。6．2负载荷状态用与工程实际安装过程中相同的方法将试样安装在检测室下面，装饰面朝下；调整试样至水平。安装示意图如图1所示。6．2．1试验步骤同6．1．2。6．2．2试样测量同6．1．3。6．2．3保持时间同6．1．4。圈1测试示意图7结果计算破坏载荷或设计载荷按下式计算：P—pgh—}Po式中：P——破坏载荷，单位为帕(Pa)；P一石材的密度，单位为克每立方厘米(g／cm3)；^——石材的厚度，单位为毫米(mm)；P0——试样表面承受最大水压，单位为帕(Pa)；g——重力加速度，取值9．8N／kg。 8试验报告试验报告应至少包含以下内容：a)每个试件达到设计强度要求时的载荷或破坏载荷，并注明该组试样状态。b)石材名称、品种、编号及规格尺寸，层理方向和表面抛光情况等。c)挂件系统的尺寸、型号。d)本部分编号。e)试验人员及日期。GB／T9966．8—2008'
