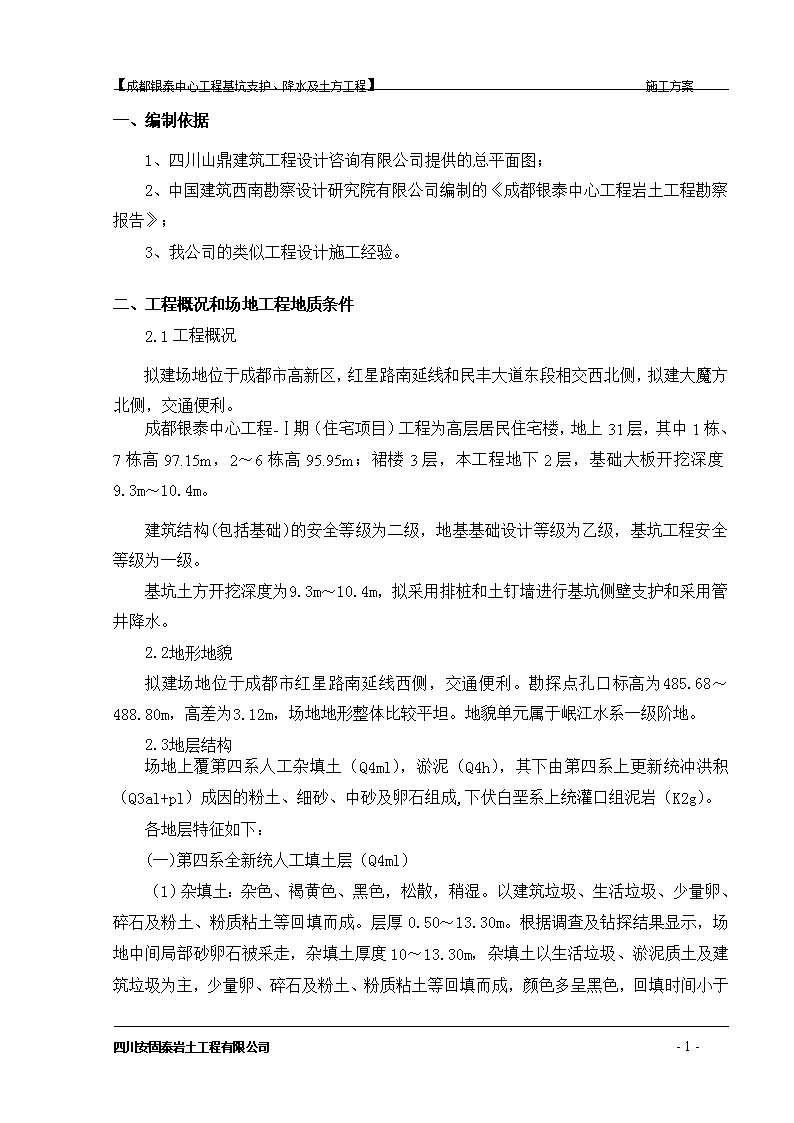

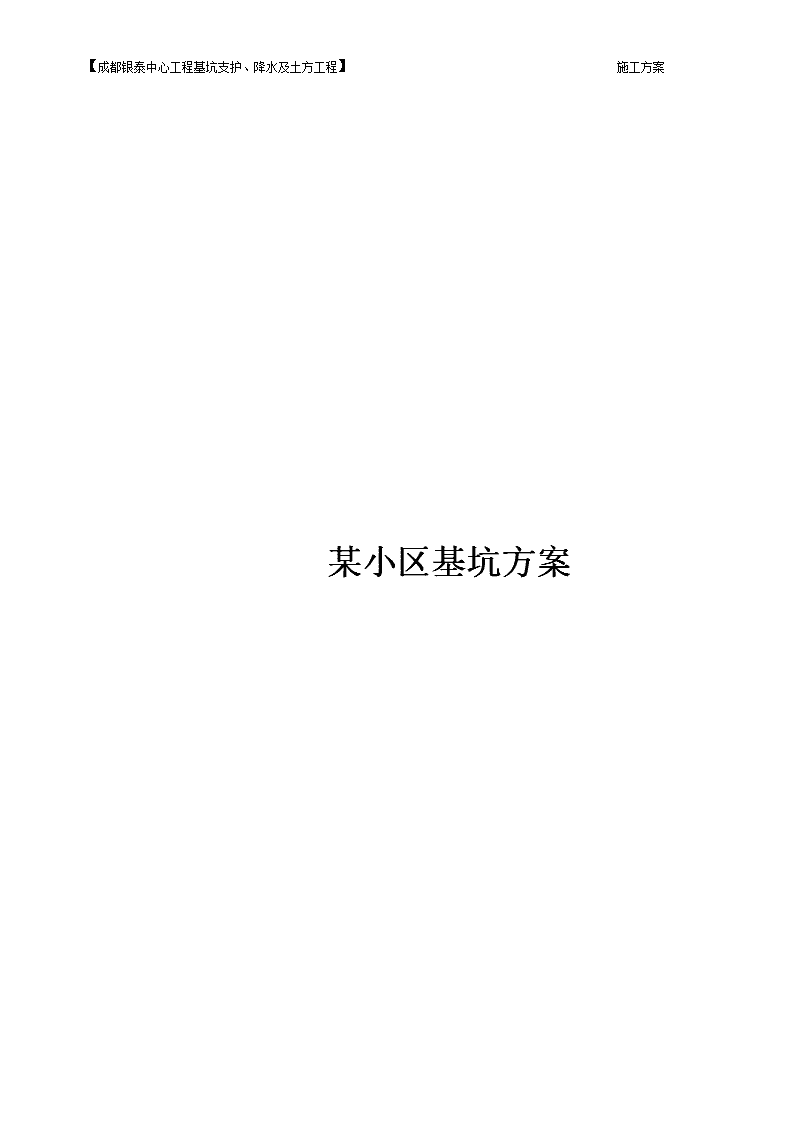

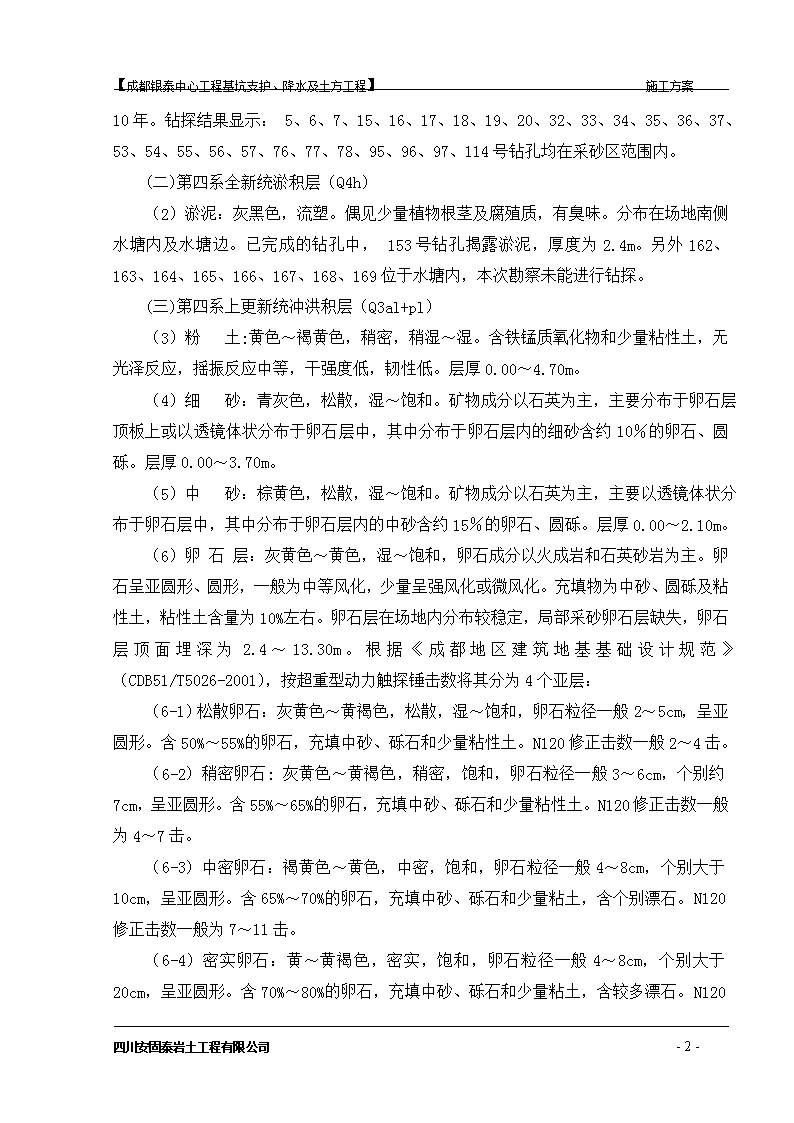

'【成都银泰中心工程基坑支护、降水及土方工程】　施工方案某小区基坑方案　　　　　　　　　　　　　　　 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案一、编制依据1、四川山鼎建筑工程设计咨询有限公司提供的总平面图；2、中国建筑西南勘察设计研究院有限公司编制的《成都银泰中心工程岩土工程勘察报告》；3、我公司的类似工程设计施工经验。二、工程概况和场地工程地质条件2.1工程概况拟建场地位于成都市高新区，红星路南延线和民丰大道东段相交西北侧，拟建大魔方北侧，交通便利。成都银泰中心工程-Ⅰ期（住宅项目）工程为高层居民住宅楼，地上31层，其中1栋、7栋高97.15m，2～6栋高95.95m；裙楼3层，本工程地下2层，基础大板开挖深度9.3m～10.4m。建筑结构(包括基础)的安全等级为二级，地基基础设计等级为乙级，基坑工程安全等级为一级。基坑土方开挖深度为9.3m～10.4m，拟采用排桩和土钉墙进行基坑侧壁支护和采用管井降水。2.2地形地貌拟建场地位于成都市红星路南延线西侧，交通便利。勘探点孔口标高为485.68～488.80m，高差为3.12m，场地地形整体比较平坦。地貌单元属于岷江水系一级阶地。2.3地层结构场地上覆第四系人工杂填土（Q4ml），淤泥（Q4h），其下由第四系上更新统冲洪积（Q3al+pl）成因的粉土、细砂、中砂及卵石组成,下伏白垩系上统灌口组泥岩（K2g）。各地层特征如下：(一)第四系全新统人工填土层（Q4ml）（1）杂填土：杂色、褐黄色、黑色，松散，稍湿。以建筑垃圾、生活垃圾、少量卵、碎石及粉土、粉质粘土等回填而成。层厚0.50～13.30m。根据调查及钻探结果显示，场地中间局部砂卵石被采走，杂填土厚度10～13.30m　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案，杂填土以生活垃圾、淤泥质土及建筑垃圾为主，少量卵、碎石及粉土、粉质粘土等回填而成，颜色多呈黑色，回填时间小于10年。钻探结果显示：5、6、7、15、16、17、18、19、20、32、33、34、35、36、37、53、54、55、56、57、76、77、78、95、96、97、114号钻孔均在采砂区范围内。(二)第四系全新统淤积层（Q4h）（2）淤泥：灰黑色，流塑。偶见少量植物根茎及腐殖质，有臭味。分布在场地南侧水塘内及水塘边。已完成的钻孔中，153号钻孔揭露淤泥，厚度为2.4m。另外162、163、164、165、166、167、168、169位于水塘内，本次勘察未能进行钻探。(三)第四系上更新统冲洪积层（Q3al+pl）（3）粉土:黄色～褐黄色，稍密，稍湿～湿。含铁锰质氧化物和少量粘性土，无光泽反应，摇振反应中等，干强度低，韧性低。层厚0.00～4.70m。（4）细砂：青灰色，松散，湿～饱和。矿物成分以石英为主，主要分布于卵石层顶板上或以透镜体状分布于卵石层中，其中分布于卵石层内的细砂含约10％的卵石、圆砾。层厚0.00～3.70m。（5）中砂：棕黄色，松散，湿～饱和。矿物成分以石英为主，主要以透镜体状分布于卵石层中，其中分布于卵石层内的中砂含约15％的卵石、圆砾。层厚0.00～2.10m。（6）卵石层：灰黄色～黄色，湿～饱和，卵石成分以火成岩和石英砂岩为主。卵石呈亚圆形、圆形，一般为中等风化，少量呈强风化或微风化。充填物为中砂、圆砾及粘性土，粘性土含量为10%左右。卵石层在场地内分布较稳定，局部采砂卵石层缺失，卵石层顶面埋深为2.4～13.30m。根据《成都地区建筑地基基础设计规范》（CDB51/T5026-2001），按超重型动力触探锤击数将其分为4个亚层：（6-1）松散卵石：灰黄色～黄褐色，松散，湿～饱和，卵石粒径一般2～5cm，呈亚圆形。含50%～55%的卵石，充填中砂、砾石和少量粘性土。N120修正击数一般2～4击。（6-2）稍密卵石:灰黄色～黄褐色，稍密，饱和，卵石粒径一般3～6cm，个别约7cm，呈亚圆形。含55%～65%的卵石，充填中砂、砾石和少量粘性土。N120修正击数一般为4～7击。（6-3）中密卵石：褐黄色～黄色，中密，饱和，卵石粒径一般4～8cm，个别大于10cm，呈亚圆形。含65%～70%的卵石，充填中砂、砾石和少量粘土，含个别漂石。N120修正击数一般为7～11击。（6-4）密实卵石：黄～黄褐色，密实，饱和，卵石粒径一般4～8cm，个别大于20cm，呈亚圆形。含70%～80%的卵石，充填中砂、砾石和少量粘土，含较多漂石。N120　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案修正击数大于11击。（7）中等风化泥岩(K2g)：紫红色，主要由粘土矿物成分组成，泥质结构，巨厚层状构造，分布连续。场地内基岩顶面埋深为11.00～14.10m，节理裂隙不发育，结构面较清晰，岩芯较完整，呈短柱状或长柱状，岩质软，浸水或日晒易软化和崩解。局部地段岩芯较为破碎。干钻钻进困难。岩石为极软岩，岩体完整程度为较完整，岩体基本质量等级为Ⅴ级。该层最大揭露厚度为11.00m，本次勘察未揭穿。上述各岩土层分布详见《工程地质剖面图》和《钻孔柱状图》。2.3水文地质条件勘察期间处于枯水期，受周边在建工地施工降水影响，场地地下水位埋藏相对较深，在部分钻孔中测得静止水位为5.10～6.00m，标高481.76～482.23m。据收集附近水文地质资料，场地丰水期最高潜水位标高为485.00m左右。砂卵石层为主要含水层，泥岩为相对隔水层，粉土为弱透水层。根据成都地区区域水文地质资料，建议本场地砂卵石土渗透系数k值为18m/d。场地地下水对混凝土结构和钢筋混凝土结构中的钢筋均无腐蚀性，但对钢结构具弱腐蚀性。场地环境类别为Ⅱ类，强透水层。三、基坑工程设计方案1、基坑开挖深度和周边环境描述本工程设计±0.00相当于绝对标高487.20m，拟采用筏板和独立基础，场地自然地坪平均标高为487.20m（目前业主进行场平工作，基坑四周标高现为487.20m）,设计剪力墙基底标高为476.8m（EF段）和477.9m，故基坑四周剪力墙土方开挖深度为9.3m（EF段为10.4m）。基坑南侧为孵化园北路，西侧和北侧为待建场地（现为空地，总包单位临时借用施工场地），基坑开挖边线以外12.0m范围内无建筑物，无道路及管线，基坑具备放坡条件。场地东侧为已建成红星路南延线下穿隧道，邻近基坑侧分布有市政管道，CD段距离隧道及管网较近，不具备放坡条件；DE段下口开挖线距离市政管网最小距离为8m，具备一定的放坡条件。详细情况见总平面图。2、护壁方案选择基坑支护高度为9.5m～10.4mm，基坑安全等级为一级，为保证工程建设的顺利进行，综合考虑安全及经济性因素并结合建设方提供详勘报告中建议的护壁方案，按我公司在成都地区支护施工经验，结合　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案场地地质资料、基坑开挖深度、场地周围环境条件，确定支护方案：基坑CD段设计采用排桩支护方式，基坑CD段设计采用排桩加土钉墙的支护方式，其余各段设计采用土钉墙支护。3、排桩支护设计（基坑CD、DE段）3.1编制依据①《建筑桩基技术规范》(JGJ94-2008)；②《建筑基坑支护技术规程》(JGJ120-99)；③《地基与基础工程施工及验收规范》（GBJ202-83）；④《混凝土结构工程施工及验收规范》（GB50204-92）⑤《基坑土钉支护规程》（CECS96-97）⑥《建筑边坡工程技术规范》GB50330-2002⑦《锚杆喷射混凝土支护技术规范》(GB50086-2001)⑧《混凝土结构设计规范》GBJ10-893.2排桩设计概要3.2.1内力计算依照《建筑基坑支护设计规程》（JGJ120-99），由北京理正軟件设计研究院的《深基坑支护结构设计軟件》（F-SPW6.0版）进行内力计算。计算结果详见《排桩设计计算书》。3.2.2桩位布置及结构设计CD段：沿基坑外边线1.0m布置人工挖孔桩30根，桩间距2500mm，桩径1200mm，桩嵌固深度5.2米，桩芯混凝土和联系梁砼强度等级为C30。DE段：沿基坑外边线1.0m布置人工挖孔桩24根，桩间距2500mm，桩径1200mm，桩嵌固深度5.2米，桩芯混凝土和联系梁砼强度等级为C30。本段具备一定的放坡条件，桩顶上部4米设计采用土钉墙支护，布置二排土钉，竖向间距1.4m，水平间距均为1.4m，长度为5m和4m，详见施工图。支护桩具体分段布置方式详见设计施工图（图1）。3.3主要施工工艺及技术要求3.3.1钻孔桩施工3.3.1.1钻孔桩施工工艺施工工艺流程：放线、定桩位→埋设护壁钢筒→挖连接水沟→旋挖钻机就位→　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案挖土钻孔→清孔→钢筋笼制安→安装导管、漏斗→浇灌水下砼直至设计桩顶…冠梁施工3.3.1.2钻孔桩施工a.成孔采用旋挖钻机钻进成孔，采用泥浆护壁。施工重点是保持护壁泥浆液面高度，以保证钻孔桩不发生塌孔现象。施工至设计深度后采用机械将钻渣打涝干净，经质检人员检验合格后方可进行下道工序。b.钢筋笼制安钢筋笼在地面按设计要求制作成型，经检验合格后方可安装。本工程桩钢筋笼一次制作成型，用吊车吊放到孔内；并将钢筋笼焊接固定在孔口钢护壁筒上。c.砼制作及灌注根据现场实际情况及有关规定,本工程桩芯砼采用商品混凝土，混凝土强度等级为C30。混凝土采用水下灌注方式灌入孔内。将直径为250mm的导管逐段紧密联接，依次下入孔内，导管下口距孔底300～500mm为宜，孔口正确安装漏斗（漏斗和料斗必须满足首灌混凝土量不低于1.5m3），并搭设操作台，混凝土首灌成功后即可正常灌注，必须随时测量混凝土面的上升情况，将导管埋深控制在2.0～6.0m，每次拔管时，严禁将导管拔出混凝土面。控制好最后一次灌注量，必须保证桩顶混凝土强度达到设计要求。3.3.1.3钻孔注桩施工技术要求（1）、桩身混凝土强度等级为C30，保护层厚50mm，水下混凝土施工应严格按《建筑桩技术规范》（JGJ94-2008）进行施工。（2）本工程.钢筋为二级钢筋，钢筋笼制作严格按《混凝土结构工程施工及验收规范》（GB50204-92）和《建筑桩技术规范》（JGJ94-2008）执行。（3）按设计要求，施工前必须试成孔，数量不小于2根，以核对地质质料，确定所选设备、施工工艺及技术要求是否满足设计要求。（4）桩身质量检测要求，逐根桩进行小应变动测，动测资料列入验收内容，若发现质量问题，由施工单位提出解决办法和补救措施，设计单位认可。3.3.1.4钻孔桩施工质量要求(1).钻探设备安装要求平整、牢固，钻孔垂直度允许偏差为1%。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案(2).钻孔施工过程中，要注意观察并详细记录钻孔资料，注意对照桩周土的类别及特征，若地质资料与施工图所提供的地质资料有较大偏差时,应立即反馈到设计部门，以便及时采取措施，确定实际的终孔标高，保证下一步施工工作的顺利进行。(3).桩径允许偏差为：不小于设计桩径50mm。(4).桩底沉淀土层厚度应满足规范要求。(5).钢筋笼制作按下表执行，钢筋笼制作允许偏差序　　号项　　　目允许偏差1主筋间距±20mm2箍筋间距±20mm3钢筋笼直径±10mm4钢筋笼长度±50mm（6）.混凝土强度等级必须符合设计C30的要求，桩身完整、密实。（7）.灌注时,导管距孔底不大于50cm。（8）.灌注砼充盈系数严禁小于1，一般为1.1-1.3。3.3.1.5钻孔桩施工注意事项A.钻孔施工注意事项及技术要点(1)、钻机就位前应对钻孔的各项准备工作（机械设备和供电设施）进行检查，确定无误后方可进行施工。（2）、开孔初成孔坚实、坚直,、圆顺,，能起导向作用,并防止孔口坍塌,。（3）、保证孔内水量补给，保持孔内水位高出钢护壁筒底1米以上。（4）、常检钻头磨损情况，转向是否灵活，以免突然掉钻。（5）、避免施工中对相邻桩的影响，应严格按照“桩位布置”中的施工顺序施工。（6）、桩施工时采用跳跃式钻进浇注施工。　　B、灌注时注意事项（1）、灌注时时,应在漏斗底口处设置可靠的隔水设施。（2）、灌注时必须连续作业,一气呵成,，不能因任何原因中断。（3）、灌注过程中,要随时测量和记录孔内混凝土灌注标高和导管埋深,以控制和保证导管埋入孔内混凝土2～6米,，防止导管提升过猛,，管底提出混泥土面或埋入过浅,而使导管内进水造成断桩,夹泥，也要防止埋入过深,而造成管内混凝土压不出或导管被混凝土埋住,不能提升,导致中断而断桩.。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案（4）、控制最后一次灌注量，,桩顶不得偏低,，灌注混凝土桩顶标高应比设计标高高出0.5～1.0m。3.3.2桩顶冠梁施工冠梁沿桩位开挖基槽并清理出桩顶预留主筋，基槽成型并经检查合格后方可绑扎冠梁钢筋，最后支模浇筑砼（基槽外侧可采用原槽浇注），待砼浇筑12小时后方可拆模。3.4、桩间土支护设计桩间土采用喷射混凝土与钢筋网组成的钢筋混凝土板结构支护。a.喷射混凝土强度:喷射砼采用细石砼,水泥为32.5R普通硅酸盐水泥,喷射砼强度等级为C20。b.喷射混凝土厚度:支护面厚度为6cm。c.面层钢筋网构造:网筋采用φ6.5＠300双向钢筋绑扎而成。d.泄水孔的布设面板砼喷射完后，立即施工泄水孔，间距按3米网格布置。4、喷锚护壁设计方案（AB、BC、EF、FH、HA段）4.1本工程依据以下文件和工程经验进行设计:(1)甲方提供的附图施工总平面布置图;(2)《锚杆喷射混凝土支护技术规范》(GB50086-2001)(3)《建筑边坡工程技术规范》（GB50330-2002）(4)《建筑基坑支护技术规程》（JGJ120－99）(5)成都地区深基坑喷锚支护工程经验4.2基坑开挖深度确定按业主方提供的支护基础资料,基坑土方开挖深度为自然地面下9.3m～10.4m。据现场地形和地质条件，本段基坑侧壁设计采用土钉墙结构支护。4.3、锚杆设计依照《建筑基坑支护设计规程》（JGJ120-99），由北京理正軟件设计研究院的《深基坑支护结构设计軟件》（F-SPW5.2版）进行内力计算。计算结果详见附件3　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案《土钉墙设计计算书》。a.锚杆直径及成孔方式:结合成孔及灌浆设备,锚杆为φ48δ3.0的钢管，并在钢管上钻眼。采用QC-150型气动冲击锚杆机将钢管击入土层中,然后进行压浆。b.锚杆长度、杆筋、间距及立面布置方式:锚杆设计为全段摩擦型锚杆。各段锚杆的设计参数详见下表和喷锚支护方案设计图。BC、EF、HA段基坑锚杆设计参数锚杆排数长度(米)倾角(°)杆筋间距(米)联结方式备注SxSy第一排1010φ48钢管1.41.4φ14钢筋与锚杆焊接第二排810φ48钢管1.41.4φ14钢筋与锚杆焊接第三排710φ48钢管1.41.4φ14钢筋与锚杆焊接第四排610φ48钢管1.41.4φ14钢筋与锚杆焊接第五排510φ48钢管1.41.4φ14钢筋与锚杆焊接第六排410φ48钢管1.41.4φ14钢筋与锚杆焊接备注：1.加强筋为Φ14双向同锚杆间距；2.锚杆注浆浆体采用水灰比为0.5:1的水泥浆,注浆压力0.2～0.5MPa；3.必须准确查明锚杆施工范围内地下管网布置及深度；施工时注意避让。4.Sx为横间距,Sy为纵间距;坡比1：0.40。FH段基坑锚杆设计参数锚杆排数长度(米)倾角(°)杆筋间距(米)联结方式备注SxSy第一排1210φ48钢管1.41.4φ14钢筋与锚杆焊接第二排1010φ48钢管1.41.4φ14钢筋与锚杆焊接第三排810φ48钢管1.41.4φ14钢筋与锚杆焊接第四排710φ48钢管1.41.4φ14钢筋与锚杆焊接第五排610φ48钢管1.41.4φ14钢筋与锚杆焊接第六排510φ48钢管1.41.4φ14钢筋与锚杆焊接第七排410φ48钢管1.41.4φ14钢筋与锚杆焊接　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案备注：1.加强筋为Φ14双向同锚杆间距；2.锚杆注浆浆体采用水灰比为0.5:1的水泥浆,注浆压力0.2～0.5MPa；3.必须准确查明锚杆施工范围内地下管网布置及深度；施工时注意避让。4.Sx为横间距,Sy为纵间距;坡比1：0.40。AB段基坑锚杆设计参数锚杆排数长度(米)倾角(°)杆筋间距(米)联结方式备注SxSy第一排1410φ48钢管1.11.1φ14钢筋与锚杆焊接第二排1310φ48钢管1.11.1φ14钢筋与锚杆焊接第三排1310φ48钢管1.11.1φ14钢筋与锚杆焊接第四排1010φ48钢管1.11.1φ14钢筋与锚杆焊接第五排910φ48钢管1.11.1φ14钢筋与锚杆焊接第六排810φ48钢管1.11.1φ14钢筋与锚杆焊接第七排710φ48钢管1.11.1φ14钢筋与锚杆焊接第八排610φ48钢管1.11.1φ14钢筋与锚杆焊接备注：1.加强筋为Φ14双向同锚杆间距；2.锚杆注浆浆体采用水灰比为0.5:1的水泥浆,注浆压力0.2～0.5MPa；3.必须准确查明锚杆施工范围内地下管网布置及深度；施工时注意避让。4.Sx为横间距,Sy为纵间距;坡比1：1.30。4.4面层设计面层采用喷射混凝土与钢筋网组成的钢筋混凝土板结构。a.喷射混凝土强度:喷射砼采用细石砼,水泥为PC32.5普通硅酸盐水泥,喷射砼强度等级为C20。b.喷射混凝土厚度:支护面厚度为8cm；c.面层钢筋网构造:网筋采用φ6.5＠200双向钢筋绑扎而成。横向加强筋和纵向加强筋(均采用1Φ14螺纹钢筋)与锚杆焊接.加强筋沿锚杆呈双向布设,纵横间距同锚杆间距。d.泄水孔布置：面板砼喷射完后，立即施工泄水孔，间距按3m方格布置。4.5喷锚支护施工工艺流程　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案4.5.1施工工艺流程　　土方开挖→修坡→挂钢筋网→喷射砼→钻孔安放锚杆→锚杆压力灌浆→复喷→土方开挖……如此循环至设计深度。4.5.2基坑开挖与喷锚支护施工工序:　　施工准备→技术交底→测量放线→施工降水→第一层土方开挖(按设计深度)→第一层喷锚支护施工→变形监测→第二层土方开挖(按设计深度)→第二层喷锚支护施工→变形监测→（……）→分层开挖及喷锚支护完毕→工程验收。4.5.3喷锚支护施工方法(1)测量放线根据甲方给定现场基准线放出基坑支护边线,两端设置永久性标志。(2)锚杆工程每层土方开挖后,接着进行修理边坡，挂网喷射混凝土及锚杆施工。锚杆采用QC-150型气动冲击锚杆机将φ48δ3.0钢管击入土层中。然后进行灌浆,浆液采用0.5:1水泥浆。全部锚杆直接与加强筋焊接。锚杆施工时,如遇周边管线或砂层,锚杆间距、长度与数量可适当调整以达到加固土体的目的。(3)钢筋网工程每排锚杆施工完毕后,沿着锚杆的横竖方向加挂加强筋。为防止基坑顶部渗水,距基坑1米处采用1米长Φ14钢筋打入地下，主筋向坡顶以上延伸1米,并喷射混凝土形成坡顶盖层。(4)喷射混凝土工程喷射砼厚度为8cm。喷射细石砼强度为C20。砼喷射完毕后,在面板上打孔,作为泄水孔,排除上部土层积水。4.5.4喷锚支护质量、安全保证措施我公司恪守“质量第一”“安全第一”的信条,严格把好技术质量关、现场安全关,严格按各种规范、规章、规程进行设计与施工。(1)对甲方交付使用的建筑轴线及轴线控制标志严加保护。(2)严格施工质量管理,重点加强成孔质量、灌浆质量、挂网质量和喷射砼质量的管理,实行当班作业人员自检、互检、技术负责专检、项目经理抽检的质量控制管理制度。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案(3)加强原材料质量检查,合格后方可使用。(4)严格按有关施工和验收规程操作。(5)施工时设专职安全员,严格执行有关安全法规和安全操作规程。(6)技术安全组由监测工程师和技术负责人组成。对基坑开挖实施动态监测,以便在必要时中采取补救措施或修改原设计方案。(7)严格控制土方每次开挖深度。(8)随时对地下水降水状况实施监控,以免水位回升,导致支护体的破坏。(9)建设方应查明施工范围内的市政管网线,尽量避免因施工引起市政设施的损坏。(10)所有作业人员必须按各自岗位的安全操作规程作业。4.5.5特殊情况下的技术处理措施特殊情况下是指地下水的突然回升,坑顶区域地面荷载的突然大量增加,坑顶位移>3‰H,开挖深度大于设计深度等超过设计条件的情况。若出现以上情况需立即采取以下措施:a.卸荷:即保证坑顶荷载不超过设计值;b.停挖和回填:保证每次开挖深度和总开挖深度不超过设计值;c.排水:包括立即降低地下水位,和加强地表排水系统的建立,或增加喷射混凝土面层的排水孔数量;d.补强:当坑顶荷载不可避免或坑顶位移大于3‰H时,应立即停止开挖土方,并在位移过大区域增加锚杆和加强筋,加强喷射混凝土面板的刚度。5、基坑降水设计方案5.1工程地质及水文地质条件该拟建场区地下伏砂卵石层属富含水层，主要受大气降水补给，据成都地区区域水文资料可知，该含水层属孔隙型潜水，微具承压性，地下水位年变化幅度1.5～2.5m，渗透系数K值为18m/d，场地地下水位正常埋深4.5m左右。5.2降水设计5.2.1井点布置根据我公司在成都地区已有的降水经验，结合本工程的特殊性及场区的地理条件，本次降水工作拟在基坑的四周距基坑边界线约2.0m的位置布28口管井降低地下水位，井孔间距25m左右。5.2.2基坑内地下水降深确定　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案根据建设单位提供的基础平面布置图可知地下室底板埋深-10.0m，为满足基础工程的施工要求，基坑内地下水位应降至－13.0m。5.2.3井深设计根据场区具体位置及设计基坑地下水水位降深，降水井设计深度为17.50m/口。（因本场地地质条件的特殊性，降水须辅以明排措施。5.2.4井身设计本次降水井施工设计成孔直径为600mm，上部为井壁管长7.5m，下部为缠丝过滤管，井管外。5.2.5验算根据《深基坑支护技术规程》，由北京理正軟件设计研究院的《降水沉降分析软件》（2.0版）验算，基坑内各点地下水降深满足设计及施工要求。5.3降水井施工5.3.1钻探成孔采用CZ-22-Ⅱ型钻机冲击钻进成孔，加入适量优质粘土造浆护壁。钻孔开孔直径≮Ф600mm，一径到底，要求钻孔垂直。5.3.2下管及填砾各井成孔后，下入外径Ф350mm、内径Ф300mm、每根长度2.5m的砼井壁管及同型号的滤水管。滤水管采用条孔缠丝管，丝径3mm，间距3mm；下管时必须用同径钢板封闭管底。下管结束后，采用静水填砾法填砾，砾石规格6～8mm。填砾时严格从四周均匀下料，以免井壁发生偏移。5.3.3洗井填砾完成后用空压机排出井内浓泥浆，再反复拉活塞，然后再用空压机抽排，并且让自来水从井壁外流入井内清洗砾石。利用空压机及活塞联合洗井，反复数次，直至水清砂净。6基坑土石方施工方案6.1、编制说明（1）、本施工方案仅适用于银泰中心项目工程基坑支护阶段施工；（2）、本方案主要涉深基坑支护工程土方开挖的施工内容。6.2、编制依据　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案（1）、根据四川山鼎建筑工程设计咨询有限公司提供的施工图；（2）、根据中国建筑西南勘察设计研究院有限公司编制的《成都银泰中心工程岩土工程勘察报告》；（3）、根据施工现场地平面布置及周边环境。6.3、工程概况拟建场地位于成都市高新区，红星路南延线和民丰大道东段相交西北侧，拟建大魔方北侧，交通便利。成都银泰中心工程-Ⅰ期（住宅项目）工程为高层居民住宅楼，地上31层，其中1栋、7栋高97.15m，2～6栋高95.95m；裙楼3层，本工程地下2层，基础大板开挖深度10.0m。拟采用排桩、土钉墙进行基坑侧壁支护和采用管井降水。6.4、土方工程施工组织本工程场区地形较平坦，土石方开挖采用机械大开挖掘。工程地基开挖面积约为27500m2,开挖深度约10米，预计土方为27.5万立方米。工期预计50天，通过科学组织充分利用空间和时间，以及各分项工程工序的配合协调，可确保工期及质量。6.4.1、施工设备及人员配置：1）、施工设备：挖掘机4台，斗容量1-1.2立方米；如需要再配置50型装载机1台，斗容量3m3；运输车辆：封闭式运输车约40辆。2）、人员组成：现场管理工程师3人，机械作业人员30人。6.4.2、施工方案1）、主要施工方法a、施工方法与技术措施⑴测量放线：建设单位应提供图纸资料、绝对标高基准点，轴线的交点，以确定工程设计的±0.00，边线开挖尺寸线，实际施工中根据以上给定的依据进行开挖。⑵施工分层开挖：开挖第一层为2.0m，以后每层高为2m。一直挖至设计标高。⑶开挖方式：本工程以2台挖掘机为主开挖机械，配合1台ZL-50型装载机交叉作业，开挖路线应从场地的西北角（马道出口处）处，按由北向南的方向开挖进行。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案①由挖掘机沿开挖线开挖，并提供每天的工作面，沿基坑南侧面留设坡道，坡高宽比为1：3。坡道设置视现场具体情况而定,开挖初期确定为1-2个坡道，收尾阶段设1个坡道。②装载机留坡道并为下层作好道路垫实工作，作好护壁工作面的留设，交叉配合。③规划及最后由挖掘机依留设坡道的反序挖出土坡道，同时坑底放一台装载机配合人工捡底。2）、施工组织（1）施工准备①建设单位负责提供图纸、水源及电源。②建设单位应提供地下障碍（包括通讯电缆和城市管网等一切地下设施）资料。③设计单位提供设计坐标、高程的交底资料，以及开挖尺寸，边坡的放坡，开挖的具体深度，轴线位置等。④对施工人员进行计划、技术与安全交底，安装夜间所需设施和贴写安全标语等。⑤开工前检修挖土设备，发现问题在开工前解决，保证施工期间设备完好。（2）机械检修根据本工程特点，利用实际工作中有部分空余时间（如下雨天未挖土等），在进入下层工作前应对挖土、运土等设备进行错开停机检修，确保下层开挖时机况良好。（3）施工进度及设备配备①挖土机械挖掘机4台，台班产量为900m3，每天工作2个台班。由于机械故障，下雨等影响，折减效率为90%，再除去坡道开挖速度较慢，实际工期按50天计算。则总共可挖土如下:4×900×2×50×90%＝324000m3≥275000m3。3台挖土机械能够满足要求。②自卸车约40台，每台每次运量为12m3，运距按10Km计算，每天完成12趟。考虑机械故障等影响可多备2台车辆。则每天可完成运土方如下：40×12×14＝6720m3/天该工程总方量约275000m3，开挖为50天，则平均每天完成约5500m3＜6720m3，40台自卸车可满足运输要求。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案3）、重要控制点及质量保证措施开工前要做好各级技术准备和技术交底工作，施工技术人员及测量工要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，同甲方、监理办理验桩、验线手续。施工中要配备专职测工进行质量控制，要及时复撒灰线，将基坑开挖下口线放到坑底，及时控制开挖标高，做到5米扇形挖土工作面内白灰点不少于2个。进场机械、车辆须经专业人员检修后方可进行。桩周边土方开挖应在桩混凝土等级达到50%时，方可进行开挖。待上层护壁完工1天后，再进行下一级土方开挖，下一级土方开挖中不得碰撞而破坏上一层的坑壁。挖土过程中经常检查基坑边坡的稳定性，并设变形观测点。认真执行开挖样板制，即最后一层开挖坑底时，由操作技术较好的施工人员开挖一段后，经测工或质检员检查合格后作为样板，继续开挖，操作者换班时，要交接挖深，挖边的操作方法，以确保开挖质量。开挖到设计标高以上300mm时，通知甲方、地勘、设计及土建施工单位验槽后再进行人工捡底。认真执行技术、质量管理制度，施工中要注意保存技术资料。土方工程竣工后要绘制竣工图，由有关代表和质量检查人员共同检查，评定质量等级。夜间作业时，应在基坑四周和大门各设一盏1000W碘钨灯，基坑四周应设红灯标志。为防止马道边坡垮塌，严禁在马道上会车。4）、安全文明措施(1)必须使用封闭运渣车；(2)车辆装载泥土出场前必须拍实，并随时清扫、冲洗车轮上的泥土；(3)车辆进出场地设门岗检查口及清洗站，以清洁车辆达到市环卫要求；(4)大门至城市道路50米内应铺草袋，100米内道路应加强清扫，保持街道清洁卫生；（5）车辆进出施工现场应有专人指挥。5）、工期土方开挖和护壁配合，交错进行，本次土方机械挖运施工总工期预计50天。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案四．施工监测1、支护体系监测施工监测体系的建立是为保障基坑支护体系的安全，并提供动态数据作为方案修改的依据。监测由建设单位委托具有相应资质的单位进行。其内容包括：自然环境（雨水、气温、洪水）监测；围护结构的水平位移监测；基坑周围地表裂缝监测；周围建筑物沉降监测；基坑周围地面超载状况监测；基坑渗、漏水状况监测等。本基坑侧壁安全等级为一级，基坑坑壁施工应进行支护结构的水平位移监测，以确保基坑安全，并对周边建筑物进行沉降与变形监测。（1）监测项目包括支护结构的水平位移、周边建筑物沉降，地下水位测量等。（2）监测方法支护结构的水平位移采用红外测距仪、地下水位采用钢尺测量。（3）测量精度要求及监控报警值支护结构的水平位移，沉降观测测量精度为1mm，地下水位测量精度为5cm。建筑物的监控报警值可按《建筑地基基础设计规范》中允许的变形及差异沉降等来控制。支护结构的水平位移监控报警值为3‰H。（4）监控点布置及监控周期支护结构的水平位移监测点布置于基坑周边。位移监测项目在基坑开挖前应测得一次初始值，各层土方开挖完成后各测一次。基坑开挖到位后每周监测一次，连续测三次，以后视监测值变化情况确定监测计划。（5）监测管理及信息反馈设置专职测量人员，由技术负责人管理。各监测项目及各次监测均应在现场准确记录。各次监测完毕2日内应将监测结果反馈至项目部。（6）报警及抢险预案设计根据基坑监测设计，当监测值达到或超过监控值时，应加密观测次数，同时启动下列抢险预案：a)暂停护壁及土方开挖施工，并快速查明监测值超过监控值的原因。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案a)针对基坑变形过大的具体原因及时采用增加预应力锚杆、加支撑、土方回填等单项或综合措施进行抢险。b)若地下水位未达到设计降深要求，可适当增加水泵流量。2、地下水位动态监测地下水位达到稳定水位前，降水需每天测量一次井内水位，达到稳定水位后每三天测量一次，并及时提交监测结果给相关技术人员。降水施工过程中，按要求定时观测水位、流量、含砂量、泵压、真空度、电压、电流、电源等；昼夜定时巡视降水系统运行情况，如遇雨季、特殊情况等加密巡视与监测。降水过程中，应定期取样测试含砂量，保证含砂量≤1/2万。五、施工准备（1)建设单位负责提供图纸，根据建设单位提供的总平面布置图，场地应有红线点和红线座标，每栋建筑物相关尺寸，以利施工单位放线。（2)设计单位提供设计坐标、高程的交底资料，以及开挖尺寸，边坡的放坡，开挖的具体深度，轴线位置等。（3)支护施工时需要一定施工用水、用电，建设方提供现场用水点，并提供200KVA电源。（4)建设单位应提供地下障碍（包括通讯电缆和城市管网等一切地下设施）资料。（5)对施工人员进行计划，技术与安全交底，安装夜间所需设施和贴写安全标语等。（6)对各种机械设备在开工前检修一遍，发现问题在开工前解决，保证施工期间设备完好。机具设备计划见下表。设备机具计划表序号名称设备机具名称单位数量备注1经纬仪台12水准仪台13全站仪台14电焊机台25钢筋切割机台16水泵台30　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案7台秤台18照明设备套若干9压浆机台110空压机台211喷射机台112凿井钻机台413锚杆钻机台215挖掘机台416装载机台117运碴车台40（7）劳动力需用计划：见下表。人员配备情况表序号名称工种名称班组名称人数备注1钢筋工钢筋班52混凝土工混凝土组83测量工测量组24普工挖孔组405电工后勤组26机械操作手凿井组87机械操作手混凝土组48汽车司机后勤组19材料工后勤组110后勤生活总务组211勤杂勤杂组212技术人员生产质检313工程负责项目部2（8）施工组织机构根据工程特点，建立以项目经理为核心的管理层，全权组织、指挥、协调现场施工，对工期、质量、安全、成本等进行严密综合组织管理，按工期保质保量完成施工任务。项目经理部由项目经理、项目副经理、主任工程师及有关人员组成。各职能部门按项目经理的计划要求组织施工，本项目主要管理人员见下表。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案职务姓名备注项目经理项目副经理技术负责人施工员质检员安全员材料员预算员（9）场地施工平面布置场地施工平面布置应根据工程施工特点，考虑砂、石、水泥及设备堆放，后期挖土、喷锚支护施工等环节，尽量使场地布置趋于合理，保证工程顺利进行。六、质量保证体系1、质量保证体系组织机构为确保该工程质量，必须从组织上、思想上、技术上、物资上、施工中及经济上等诸多环节进行保证。项目经理项目技术顾问项目技术负责人项目施工负责人项目经理部机修质检材料钢筋工普工电工焊工安全员测量施工员　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案1.1质量目的使全员牢固树立“质量第一”的思想，把质量管理工作贯穿于生产经营的始终，消除质量通病，保证工程一次交验合格率100%，建立起一个完整的、运行有效的质量保证体系。1.2质量管理职责和权限项目经理：全面领导项目部的质量管理工作，对项目质量负全面责任，是项目质量第一负责人。项目技术负责人：领导制定项目质量计划及质量保证措施，组织贯彻学习有关技术规程，施工规范及质量标准，对质量事故进行调查、审查、核定处理措施及方案。质量管理部门：制定质量保证手册并验证其执行的有效性，负责质保体系的建立并有效实施，负责项目的达标工作。工程技术人员：对质量负技术责任，组织实施质量计划和质量措施，处理施工中的技术和质量问题。2质量控制2.1质量文件和资料管理A：文件和资料发布之前由相应负责人审查批准。B：文件和资料的发放和回收由专人负责。C：对质量体系有效运行起重要作用的各个场所，都能得到相应文件和资料的效版本。D：对失效和作废的文件和资料，从所发放和使用的场所及时撤出。2.2采购控制A：所有采购的产品必须符合有关规范、标准及合同规定的质量要求。B：物资及工程机电采购人员必须对产品的分供方进行有效审查，并经项目经理批准后，采购在合格的分供方进行。C：进入施工现场的所有物资及工程机电设备必须按规定进行检验和试验。2.3不合格产品的控制A：质安部负责防止不合格产品的误用及不合格产品工序转入下道工序，确保工程质量符合规定要求。B：对购置经检验不合格的原材料和半成品，由项目材料向物资装备部门报告，物资装备部门负责退货。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案C：在施工过程中发现不合格工序应立即返修，由项目经理组织有关人员进行评审，提出处置方案并具体实施和检验，合格后方可转入下道工序。2.4检验和试验的管理A：质安部负责对进入施工现场所有产品的检验和试验。B：工程施工质量检查严格执行“三检制”。C：质量检查人员有权制止检验和试验未完成或不合格的产品或工序转入下道工序的行为。D：施工过程的每一个工序不允许例外放行。2.5检验、测量和试验设备的管理A：项目部根据规范或合同规定的精度配置检验、测量和试验设备。B：新购置的检验、测量和试验设备，试验前必须送法定计量鉴定机构进行检定。C：所有检验、测量和试验设备必须按周期进行鉴定，并保存好鉴定成品D：使用过程中发现设备有偏离标准状态时，必须停止使用，并做好记录。2.6质量记录的管理A：质安部制定具体的质量记录管理办法。B：质量记录的统一编目工作：由质安员负责，质量记录的收集归档、保管及整理编号工作分别由相关人员按规定进行。C：质量记录应及时收集整理、完善、妥善保管。D：质量记录要真实可靠，字迹清楚，内容完整。3、质量保证措施的一般要求A：认真贯彻质量方针，建立以项目经理为第一责任人的岗位责任制。B：推行ISO9001质量管理和质量保证体系标准，提高质量管理水平。C：实行三级质量检查制度，严格控制分部工程的质量。D：加强人员培训，提高技术素质，特殊工程必须持证上岗。E：执行质量一票否决制。F：对质量事故处理坚持“三不放过”原则。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案七、安全生产文明施工1、安全生产文明施工总目标本工程施工生产安全目标为：杜绝重大伤亡事故、轻伤安全事故。实行“五无”（既无死亡、无重伤、无倒塌、无中毒、无火灾）。文明施工总目标为：创建“文明工地”。2、安全生产文明施工保证措施2.1安全生产、文明施工A：纵向管理体系公司主管生产的副总经理和质量安全部作为公司级的安全生产、文明施工管理领导机构，负责制定管理制度和检查监督工作。施工现场成立项目经理为主的安全生产、文明施工领导小组。项目经理为该工程项目安全生产、文明施工第一负责人，设置部门副经理和专职安全员，由他们统一抓好各项安全生产、文明施工管理措施的落实工作。各生产班组设立相应的安全生产管理小组，设立兼职安全员，配合专职安全员的工作。B：横向管理体系公司的各职能部门和各下属分公司都参与安全生产、文明施工管理工作，保证项目的安全生产和文明施工。2.2施工安全生产管理A：人员管理加强现场管理人员的安全意识，使每一个管理人员做到关心安全工作，并在上级的管理工作中注意安全与生产的兼顾。严格执行公司三级安全教育和交底制度（公司级、项目级、安全级），未经教育和交底的人员不准上岗作业。特殊工种（如电工、焊工、场内机动车辆等）必须持证上岗，不准随便用人。建立健全各种安全规章制度，把安全生产和经济效益挂钩来，做到奖惩分明。B：现场措施进入现场人员必须戴安全帽，穿胶底鞋，不得穿硬底鞋或赤脚。做好“四口”　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案防护工作。预留洞口设置围栏、盖板、架网，在施工的建筑物出入口和进出料口，搭设板棚或网库棚。按规定在施工现场设立明显的安全标志牌。设专人掌握气象信息，及时进作出大风、大雨预报，采取相应的技术措施，防止发生事故。禁止在大雾、暴雨等恶劣天气条件下盲目施工。夜间操作要有足够的照明设备，直接用于操作的照明灯须用36V防爆工作灯。C：机械设备安全防护加强对施工机械设备的管理，做到常检修常保养。D：安全用电电源采用三相五线制保护接零系统。总电箱和分电箱设雨罩和门锁，同时设相应漏电保护器。从底层通往上层的电路及各层施工用的电路一律采用质量合格的电缆，并要正确架设。严格执行“一机一闸一漏电保护装置”，一切电气设备必须具有良好的接地装置。电动机械必须定人定机专门管理，使用小型手持电动工具均使用带漏电保护的闸箱。E：防火防雷设专人负责防火管理。按要求调协灭火器材并合理布置，消防通道应保持畅通，现场禁止使用明火，易燃易爆品要妥善保管，将可能产生高压、高热的机构设备隔离。按施工平面布置做好临时消防龙头，工棚应备足灭火器。工棚内照明电路必须由电工按规定架设。未经安全负责人批准，不得私自搭火、用电。3.环境保护及扰民措施与文明施工措施3.1、管理目标我们将依据ISO14001-(1996)环境管理标准、成建委发[2002]280号281号287号文件及我公司环保手册，建立环境管理体系，制定环境方针、环境目标和环境指标，配备相应的资源，遵守法规，预防污染，节能减废，实现施工与环境和和谐，达到环境管理标准的要求，确保施工对环境的影响最小，并最大限度地达到施工环境的美化，选择功能型、环保型、节能型的工程材料和设备，不仅在施工过程中达到环保要求，而且要确保本工程使用功能完备的绿色工程。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案认真贯彻执行建设部、四川省和成都市关于施工现场文明施工管理的各项规定。使施工现场成为干净、整洁、安全和合理的文明工地，使之成为成都市的“最佳标准化文明工地”。坚决贯彻成都市建委发[2001]473文件《关于进一步加强建设工地环境管理，控制施工扬尘的通知》。防尘、防噪力争达到市府提出的标准和要求。鉴于本工程的特殊性，我们将重点控制和管理现场布置、统筹规划、现场文明施工、大气污染、对水污染、废弃物管理、资源的合理使用以及环保、节约型材料、设备的选用等。在制定控制措施时，考虑对企业形象的影响、环境影响的范围、影响程度、发生频次、社区关注程度、法规符合性、资源消耗、可节约程度以及对材料设备，对建筑环保节能的效果等。3.2组织保证1、在项目经理部建立环境保护体系，明确体系中各岗位的职责和权限，建立并保质一套工作程序，对所有参与体系工作的人员进行相应的培训。2、本工程施工现场必须严格按照公司环保手册和现场管理规定进行管理，项目经理部成立4人左右的场容清洁队，每天负责场地内外的清理、保洁、洒水降尘等工作。3.3工作制度(1)、每周召开一次“施工现场文明施工和环境保护”工作例会，总结前一阶段的施工现场文明施工和环境保护管理情况，布置下一阶段的施工文明和环境保护管理工作。(2)、建立并执行施工现场环境保护管理检查制度。每周组织一次由各专业施工单位的文明施工和环境保护管理负责人参加的联合检查，对检查中所发现的问题，开出“隐患问题通知单”，各专业施工单位在收到“隐患问题通知单”后，应根据具体情况，定时间、定人、定措施予以解决，项目经理部有关部门监督落实问题的解决情况。3.4文明施工措施管理制度(1)、建立严格的各种管理制度，领导挂帅，责任明确，定人定岗。(2)、为美化环境，在主要出入口和围墙边进行绿化和摆放盆花。(3)、在主要大门口明显处设置标牌，标牌写明工程名称、工程规模、建设单位、设计单位、施工单位、工地负责人及开、竣工日期等内容，字迹书写规范、美观，并经常保持整洁完好。施工现场悬挂“一图四牌”(施工现场附图施工总平面布置图、施工公告牌、安全纪律牌、施工进度牌、施工概况牌)，　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案在沿线主要地段的明显位置，悬挂、张贴进度、质量安全、政治宣传标语牌。(4)、现场临设标准化、规范化；严格按照方案平面布置搭设，做到室内外整洁，周围环境干净，有一个良好的生产、工作、生活环境。(5)、施工现场建筑材料按平面布置定点整齐堆放，砂石成堆见方，道路做到畅通无阻。(6)、施工现场划区管理，人行交通便道无乱石堆入，方便行人和安全，每道工序做到工完场清；搞好交叉配合工作，垃圾及时清运。(7)、危险施工区域派人佩章值班，并悬警示牌或警示灯。(8)、施工现场机械设备做到整洁，电气、开关电箱按规定制作完整、带箱，安全保护装置齐全可靠，并按规定设置，操作人员持证上岗，悬挂岗位责任牌和安全操作规程标牌。(9)、运输各种材料、土方、垃圾等应有遮盖和防护措施，严格防止泥砂随车轮带出场外，不得将垃圾和土方洒漏在道路上，影响市容环境卫生。所有运土车辆必须输运土许可证。(10)、严格遵守社会公德、职业道德、职业纪律，妥善处理施工现场周围公共关系，争取有关单位和群众的谅解和支持，控制施工噪音尽量避免夜间施工，作到施工不扰民。(11)、施工扬尘区内无乱搭乱建，保持工地内干净整洁。3.5防止对大气污染(1)、严格执行成建委发[2001]473号《关于进一步加强建设工地环境管理制度施工杨尘的通知》。(2)、施工阶段，由专人定时对道路进行洒水降尘，控制粉尘污染。(3)、施工现场内的施工垃圾清运，采用搭设封闭式临时专用垃圾运输或采用容器吊运或袋装，严禁随意抛撒，施工垃圾应及时清运，并适量洒水，减少粉尘对空气的污染。(4)、水泥和其他易飞杨、细颗粒散体材料，安排在库内存放或严密遮盖，运输时要防止遗洒、飞杨，卸运时采取措施，减少污染。(5)、在出场大门处设置车辆及挖掘土方设备清洗冲刷台，车辆经清洗后出场，严防车辆携带泥沙出场造成道路的污染。(6)、现场内设置的食堂和宿舍，由专人负责管理，确保卫生和安全符合规定。(7)、认真落实“门前三包”　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案责任制，保证施工场地周边以及出入口无垃圾、无污水等，做到施工现场周边安全、整洁、畅通。(8)、严禁在施工现场焚烧废弃物，防止有毒、有害、恶臭尘烟和气体发生。(9)、遇有四级风速以上的天气，停止土方施工。(10)、施工现场应设置冲洗车辆、设备等设施和污水沉淀池、排水沟，保持排水系统良好，做到场内无积水。3.6防止对水污染(1)、确保雨水管网与污水管网分开使用，严禁将非雨水类的其它水体排进雨水管网。(2)、施工现场设沉淀池，将废水经过沉淀后排入指定污水管线。(3)、厕所旁设化粪池和二级沉淀池，并定期请环卫部门进行粪便抽排。(4)、现场交通道路和材料堆放场地统一规划排水沟，控制污水流向，设置沉淀池，污水经沉淀后再排入市政污水管线，严防施工污水直接排入市政污水管线或流出施工区域污染环境。3.7防止施工噪音污染(1)、合理安排施工进度，对易产生噪声(震动)的施工机械应采取有效控制措施，减轻噪声扰民。(2)、除特殊情况外，在每天晚22时至次日早6时，严格控制噪声作业，对混凝土搅拌机、电锯、柴油发电机等强噪音设备，以隔音棚遮档，实现降噪。(3)、加强环保意识的宣传。采用有力措施人为的施工噪声，严格管理，最大限度地减少噪音扰民。(4)、工棚及高噪音设备实行封闭隔音处理。(5)、设专人负责扰民协调工作，现场设置居民接待室，负责接待和解决周边居民的投诉。3.8材料设备的管理(1)、对现场堆场进行统一规划，对不同的进场材料设备进行分类合理堆放储存，并挂牌标明标示，重要设备材料利用专门的围栏和库房储存，并设专人管理。(2)、在施工过程中，严格按照材料管理办法，进行限额领料。(3)、对废料、旧料做到每日清理回收。(4)、使用计算机数据技术对现场设备材料进行统一编号和管理。3.9现场总平面管理　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案(1)、合理的总平面布置，对维护场容场貌，搞好文明施工生产，提高现场管理水平，提高社会信誉都极为重要。(2)、根据施工部署和施工总进度计划，将各项必须的有关施工生产设施和生活设施，结合现场特点及场外可用场所在总平面上进行周密规划分阶段布置，详见施工总平面布置图。3.10环境保护管理(1)、加强现场污水的管理，统一排放，及时疏通管道，确保无堵塞，现场污水必须经过两次沉淀后再排入城市下水道。(2)、搞好宿舍、厕所、浴室、等临时生活设施的清洁卫生，保持良好的卫生环境，并注意防火、防疫、防盗。(3)、现场各种临设及沟槽安全防护设施搭设整齐，每天对零星材料派专人进行清理，堆码整齐。(4)、在施工现场内，设置醒目的安全、防火、保卫等标志。(5)、切实做好现场内易燃物品的管理工作，应有专人负责，严格按照有关制度和规定管理、使用。(6)、施工现场的临时高、低压设备及电路，应按规定架设，安全员经常对施工现场临时电路的安全用电进行检查，任何人未经允许，不得擅自更改线路。(7)、根据施工现场在城区内，为保障居民生活秩序正常进行，维护良好的环境，需采取必要的防尘、防噪及安全措施。八、工程工期凿井及铺设降水管道：15天（不包括雨天）；人工挖孔桩施工工期预计20天（不包括雨天）；喷锚及土方施工工期预计50天（不包括雨天）各工序可叉进行施工，工程总工期约为60天。详见施工进度计划横道图。九、安全应急救援预案1、抢险应急小组组成如我公司承接该工程，在成立工程项目部后，立即在项目内部成立工程抢险应急小组，由项目经理担任组长，抢险组成成员如下表：　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案职务应急小组中职务负责项目项目经理组长统筹安排责任工长副组长具体实施安全员副组长现场值守调度土方班长组员机械调度护壁班长组员应急措施处理降水值守人组员应急降水抽水2、日常准备工作1)、各单班组对应急人员进行应急准备相关培训：对应急现场人员进行岗位教育和消防知识的教育；对扑救火灾、救护人员的知识能力教育；对抢救摔伤人员知识能力教育；对紧急切断电源、抢救触电人员知识能力教育；对控制机械事故损坏或伤害，排除机械设备危害、防止机械事故继续扩大教育。做好培训计划和培训工作记录。2)、根据所管辖的范围编制本工种的应急预案，组建义务抢险应急队，明确义务抢险应急队的职责分工，并每半年至少组织一次抢险应急演习，检验应急准备工作的充分性。3）、备足备好应急工具和应急用品，作好预防准备。3、应急响应1）、一般事故的应急响应①当事故或紧急情况发生后，当事人立即向项目（分公司、公司）领导汇报，并采取应急措施，防止事态扩大。②现场经理组织应急成员对事故进行处理，并在24小时内尽快向生产安全管理部门或武装保卫部门报告。2）、重大事故的应急响应①重大生产安全事故发生后，当事人或发现人，立即向项目领导报告，同时采取应急措施，防止事态扩大。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案②项目经理部组织应急小组人员对事故按应急措施进行处理，并立即报告分公司主管经理和生产安全管理部门。生产安全管理部门通知应急领导小组相关成员立即到现场协助调查。3）、报警：紧急事故发生时，发现人应立即报警。①向内部报警，简述：出事地点、事态状况、报警人姓名②向外部报警，详细准确报告：出事地点、单位、电话、事态状况及报警人姓名、单位、地址、电话。发生火灾时还要派人到主要路口迎接消防车。4）、上报：紧急事故处理后，事故发生所在部门或项目的负责人，应在24小时内填写《应急准备和响应报告书》，一式两份，自留一份，消防保卫事故报保卫科，安全事故报安全科。4、具体的生产安全事故及环境紧急情况的应急准备与响应措施：可能发生的生产安全事故有：高处坠落、物体打击、触电事故、机械伤害以及坍塌事故等。各种事故的报告、调查、处理按集团公司《安全生产、文明施工、环境保护管理工作制度》执行。①高处作业发生高处坠落的应急措施：高处坠落可能造成的伤害有：颅脑损伤、胸部创伤（如肋骨骨折）、胸腔储器损伤、腹部创伤等。当发生物体打击事件和有人自高处坠落摔伤时，应注意保护摔伤及骨折部位，避免因不正确的抬运使骨折错位造成二次伤害，并及时向工地负责人报告，拨打急救电话“120”或送医院救治，送医院途中不要乱转病人的头部，应该将病人的头部略抬高一些，昏迷病人取昏迷体位，防止呕吐物吸入肺内。②检修电器、使用电动机械、工具等发生的触电事故的应急措施。A．有人触电时，抢救者首先要立刻断开近处电源（拉闸、拔插头），如触电距开关太远，用电工绝缘钳或干燥木柄铁锹、斧子等切断电线断开电源，或用绝缘物如木板、木棍等不导电材料拉开触电者或者挑开电线，使之脱离电源，切忌直接用手或金属材料及潮湿物件直接去拉电线和触电的人，以防止解救的人再次触电。B．　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案触电人脱离电源后，如果触电人神志清醒，但有些心慌、四肢麻木、全身无力；或者触电人在触电过程中曾一度昏迷，但已清醒过来，应使触电人安静休息，不要走动，严密观察，必要时送医院诊治。C．触电人已失去知觉，但心脏还在跳动，还有呼吸，应使触电人在空气清新的地方舒适、安静地平躺，解开妨碍呼吸的衣扣、腰带，若天气寒冷要注意保持体温，并迅速请医生（或打120）到现场诊治。D．如果触电人已失去知觉、呼吸停止，但心脏还在跳动，尽快把他仰面放平进行人工呼吸。E．如果触电人呼吸和心脏跳动完全停止，应立即进行人工呼吸和心脏胸外按压急救。③机械伤害事故的应急措施：A．发生断手（足）、断指（趾）的严重情况时，现场要对伤口包扎止血、止痛、进行半握拳状的功能固定。将断手（足）、断指（趾）用消毒和清洁的敷料包好，切忌将断指（趾）浸入酒精等消毒液中，以防细胞变质。然后将包好的断手（足）、断指（趾）放在无泄露的塑料袋内，扎紧袋口，在袋周围放些冰块，或用冰棍代替（切忌将断手（足）、断指（趾）直接放入冰水中浸泡），速随伤者送医院抢救。B．发生头皮撕裂伤时，必须及时对受伤者进行抢救，采取止痛及其他对症措施；用生理盐水冲洗有伤部位涂红汞后用消毒大纱布块、消毒棉花紧紧包扎，压迫止血；同时打120或者送医院进治疗。④由化学品造成身体伤害的应急措施A.酸碱（硫酸、盐酸、硝酸、氢氧化钠、氢氧化钾、石灰、氨水等）烧伤眼睛，烧伤后冲洗患眼是最迫切有效的急救方法。酸碱烧伤后必须立即用清水冲洗眼睛１５分钟。如现场无清水可用，池塘水、沟水、井水均可。无人协助的情况下，可倒一盆水，双眼浸入水中，用手分开眼睑，做睁眼、闭眼、转动眼球动作，一般冲洗30分钟。B.若眼睛被柴油、煤油、汽油、热油、蒸汽等烧伤，立即送伤者到有条件的附近医院急救。C.皮肤性烧伤的应急措施化学物质名称：硫酸硝酸盐酸苛性钠碳酸苛性钾碳酸钾氨碳酸钠等局部急救处理方法：用大量水冲洗，再用70％酒精洗涤，　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案然后用硝酸钠湿敷焦油、沥青（热烫伤）用二甲苯清除在皮肤上的焦油或沥青，再涂上羊毛脂生石灰先用植物油清除粘在皮肤上的碳微粒，再用２％醋酸溶液洗涤。⑤食物导致中毒的应急措施警惕误食亚硝酸盐中毒，亚硝酸盐常作为工业用防冻剂，在建筑施工中常见。发现饭后多人有呕吐、腹泻等不正常症状时，要让病人大量饮水，刺激喉部使其呕吐，立即送往医院，及时向当地卫生防疫部门报告，并保留剩余食品以备检验。⑥油料及化学品的泄露汽油、柴油等油料以及各类化学危险品应防止泄露，一旦发生泄露现象及时清理干净被污染场所。油品及化学品在采购、运输、储存、发放中发生的泄露由材料部门进行清理，机械设备在使用过程当中发生的泄露由机械部门进行清理。⑦火灾、爆炸与爆燃施工现场应根据施工作业条件制定消防措施，成立消防组织，并记录落实效果，并按照不同作业条件，合理配备灭火器材，现场动火执行动火审批制度，设专人监护，当建筑施工高度超过30m时，配备有足够的消防水源和自救的用水量，每层设有消防水源接口管。⑧火灾火灾按照可燃物类别，一般分为五类：Ａ.可燃气体火灾Ｂ.可燃液体火灾Ｃ.固体可燃物火灾Ｄ.电器火灾Ｅ.金属火灾。应分清哪些火灾不能用水扑救：三酸（硫酸、硝酸、盐酸）引起的火灾；轻于水和不溶解于水的易燃液体；熔化的铁水、钢水；高压电器装置的火灾，在没有良好接地设备或没有切断电源的情况下引起的火灾。具体应急措施为：（１）发现者立即向周围的人发出警报。（２）在安全的情况下设法灭火和抢救伤员。要及时疏散被火围困人员，并对受伤人员进行必要的抢救。控制火势蔓延：建筑物起火，一端向另一端蔓延，应从中间控制；中间着火，两侧控制；楼层着火，上下控制，以上层为主。（３）火势严重的应立即拨打１１９火警电话，报警时应说明：起火场　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案所的详细地址，火势大小，着火物品，有无爆炸危险，是否有人被困，报警用的电话号码和报警人的姓名。（４）派人到主要路口迎接消防车。（５）尽快与上级部门及医疗部门取得联系，以便迅速、妥善地得到后续治疗。⑨坍塌事故的应急措施根据土方开挖及支护工程性质，可能发生基坑变形加速或突然坍塌，立即调动挖掘机或铲车进行回填，同时采取坡顶卸载，以阻止继续变形或坍塌范围扩大。坍塌事故往往伤害人员多，后果严重，多为重大或特大人身伤亡事故，发生坍塌事故后，应立即报告分公司和公司主管领导。因塌方造成人身事故后，应同时采取两个方面的措施，一方面立即扒挖，抢救伤员并密切注意伤员情况，防止二次受伤；另一方面对伤员上部的土体（模板、构件、脚手架）采取临时支撑措施，防止因二次坍塌伤及抢救者或加重事故后果。排险和抢救应由有经验的人指挥进行。十、需建设方配合的事项（1）建设方作好三通一平工作（水通、电通、路通及场地平整），并承担费用；（2）建设方提供总平图、基础平面布置图及地勘报告各一份供乙方使用，并提供现场控制点坐标及高程控制点；（3）建设方向乙方提供基坑周围地面建筑设施、邻近地下建筑物、管线等有关资料，如果由于建设方提供的资料不全或资料不准确导致施工过程中造成周围地面建筑设施、邻近地下建筑物、管线等损坏，责任由建设方承担，并承担赔偿责任。（4）建设单位应委托具有资质的单位对基坑进行监测。（5）如果由于甲方设计变更，所增加的工程量按四川省建筑工程清单计价定额进行计费，进入工程结算。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案附件1、支护设计计算书（BC、EF、HA段）----------------------------------------------------------------------[验算简图]----------------------------------------------------------------------[验算条件]----------------------------------------------------------------------[基本参数]所依据的规程或方法：《建筑基坑支护技术规程》JGJ120-99基坑深度：9.500(m)基坑内地下水深度：13.000(m)基坑外地下水深度：13.000(m)基坑侧壁重要性系数：1.000土钉荷载分项系数：1.250土钉抗拉抗力分项系数：1.300整体滑动分项系数：1.300[坡线参数]坡线段数1序号水平投影(m)竖向投影(m)倾角(°)13.7389.50068.0[土层参数]土层层数5序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m)(kN/m^3)(kN/m^3)(kPa)(度)(kPa)(kPa)1杂填土2.40018.020.18.010.025.025.0合算2粉土2.60019.520.010.018.060.060.0分算3卵石0.70021.019.30.035.0160.0160.0合算4卵石3.90022.020.00.040.0200.0200.0合算　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案5卵石5.00023.018.00.045.0260.0260.0分算[超载参数]超载数1序号超载类型超载值(kN/m)作用深度(m)作用宽度(m)距坑边线距离(m)形式长度(m)1局部均布10.0000.0005.0002.162条形[土钉参数]土钉道数6序号水平间距(m)垂直间距(m)入射角度(度)钻孔直径(mm)长度(m)配筋11.4001.40010.06010.0001D2021.4001.40010.0608.0001D2031.4001.40010.0607.0001D2041.4001.40010.0606.0001D2051.4001.40010.0605.0001D2061.4001.40010.0604.0001D20[花管参数]基坑内侧花管排数0基坑内侧花管排数0[锚杆参数]锚杆道数0[坑内土不加固][内部稳定验算条件]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数：0.500*******************************************************************[验算结果]*******************************************************************[局部抗拉验算结果]工况开挖深度破裂角土钉号土钉长度受拉荷载标准值抗拔承载力设计值抗拉承载力设计值满足系数(m)(度)(m)Tjk(kN)Tuj(kN)Tuj(kN)抗拔抗拉11.90039.0023.30040.1110.00020.853.294.22.0453.61934.70041.0110.0006.150.294.26.61312.41128.00017.659.294.22.6894.283　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案46.10043.1110.0005.748.194.26.71613.15628.00016.653.394.22.5684.54037.00033.686.294.22.0512.24257.50045.2110.0005.446.594.26.90013.98928.00015.648.794.22.4964.82837.00031.680.994.22.0472.38446.00030.7145.994.23.8002.45568.90046.5110.0005.144.994.26.98614.65828.00014.944.594.22.3895.05937.00030.276.394.22.0212.49846.00029.3128.794.23.5142.57355.00032.1118.994.22.9632.34879.50047.0110.0005.144.394.26.99914.90628.00014.742.894.22.3345.14437.00029.774.494.22.0042.54046.00028.8121.994.23.3842.61655.00031.6111.694.22.8272.38764.00050.7101.394.21.5991.487[内部稳定验算结果]工况号安全系数圆心坐标x(m)圆心坐标y(m)半径(m)11.4152.00410.7253.30221.546-2.49516.33511.30131.409-4.46516.62213.44541.382-8.50116.59316.479516.792-11.6738.48214.063619.301-12.2387.08214.063721.132-12.4816.48214.063[外部稳定计算参数]　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案所依据的规程：《建筑地基基础设计规范》GB50007-2002土钉墙计算宽度:10.000(m)墙后地面的倾角:0.0(度)墙背倾角:90.0(度)土与墙背的摩擦角:10.0(度)土与墙底的摩擦系数:0.300墙趾距坡脚的距离:0.000(m)墙底地基承载力:400.0(kPa)抗水平滑动安全系数：1.300抗倾覆安全系数：1.600[外部稳定计算结果]重力:1569.5(kN)重心坐标:(5.843,4.172）超载:40.0(kN)超载作用点x坐标:8.000(m)土压力:275.2(kPa)土压力作用点y坐标:3.230(m)基底平均压力设计值165.7(kPa)<400.0基底边缘最大压力设计值214.1(kPa)<1.2*400.0抗滑安全系数:1.835>1.300抗倾覆安全系数:11.389>1.600[喷射混凝土面层计算][计算参数]厚度：80(mm)混凝土强度等级:C20配筋计算as:15(mm)水平配筋:d6@200竖向配筋:d6@200配筋计算as:15荷载分项系数:1.200[计算结果]编号深度范围荷载值(kPa)轴向M(kN.m)As(mm^2)实配As(mm^2)10.001.400.6x0.045188.6(构造)141.4y0.045188.6(构造)141.421.402.8012.7x0.914188.6(构造)141.4y0.914188.6(构造)141.432.804.2024.5x1.771188.6(构造)141.4y1.771188.6(构造)141.444.205.6037.1x2.674202.8141.4y2.673202.8141.455.607.0033.2x2.395188.6(构造)141.4y2.395188.6(构造)141.467.008.4040.7x2.933223.2141.4y2.933223.2141.4　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案78.409.5047.8x1.905188.6(构造)141.4y3.335255.3141.4附件2、支护设计计算书（FH段）----------------------------------------------------------------------[验算简图]----------------------------------------------------------------------[验算条件]----------------------------------------------------------------------[基本参数]所依据的规程或方法：《建筑基坑支护技术规程》JGJ120-99基坑深度：10.400(m)基坑内地下水深度：13.000(m)基坑外地下水深度：13.000(m)基坑侧壁重要性系数：1.000土钉荷载分项系数：1.250土钉抗拉抗力分项系数：1.300整体滑动分项系数：1.300[坡线参数]坡线段数1序号水平投影(m)竖向投影(m)倾角(°)14.20210.40068.0[土层参数]土层层数5　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m)(kN/m^3)(kN/m^3)(kPa)(度)(kPa)(kPa)1杂填土2.40018.020.18.010.025.025.0合算2粉土2.60019.520.010.018.060.060.0分算3卵石0.70021.019.30.035.0160.0160.0合算4卵石3.90022.020.00.040.0200.0200.0合算5卵石6.00023.018.00.045.0260.0260.0分算[超载参数]超载数1序号超载类型超载值(kN/m)作用深度(m)作用宽度(m)距坑边线距离(m)形式长度(m)1局部均布10.0000.0005.0001.798条形[土钉参数]土钉道数7序号水平间距(m)垂直间距(m)入射角度(度)钻孔直径(mm)长度(m)配筋11.4001.40010.06012.0001D2021.4001.40010.06010.0001D2031.4001.40010.0608.0001D2041.4001.40010.0607.0001D2051.4001.40010.0606.0001D2061.4001.40010.0605.0001D2071.4001.40010.0604.0001D20[花管参数]基坑内侧花管排数0基坑内侧花管排数0[锚杆参数]锚杆道数0[坑内土不加固][内部稳定验算条件]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数：0.500*******************************************************************[验算结果]*******************************************************************[局部抗拉验算结果]工况开挖深度破裂角土钉号土钉长度受拉荷载标准值抗拔承载力设计值抗拉承载力设计值满足系数(m)(度)(m)Tjk(kN)Tuj(kN)Tuj(kN)抗拔抗拉　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案11.90039.0023.30040.1112.00021.570.694.22.6313.51134.70041.0112.0006.167.694.28.90412.411210.00018.676.694.23.2854.04446.10043.1112.0005.765.594.29.14413.156210.00017.670.794.23.2164.28638.00034.0109.494.22.5772.22057.50045.2112.0005.463.994.29.48313.989210.00016.566.194.23.1984.55838.00031.9104.194.22.6092.36147.00030.8174.994.24.5472.45068.90046.5112.0005.162.394.29.69214.658210.00015.861.994.23.1374.77638.00030.599.594.22.6102.47447.00029.4157.794.24.2982.56856.00032.2147.994.23.6812.345710.30047.7112.0004.960.994.29.89315.307210.00015.158.294.23.0784.98738.00029.295.394.22.6132.58347.00028.1142.894.24.0612.68156.00030.8131.794.23.4222.44965.00037.5120.694.22.5752.012810.40047.8112.0004.960.894.29.91015.356210.00015.157.994.23.0755.00338.00029.195.194.22.6142.59147.00028.0141.894.2　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案4.0462.69056.00030.7130.694.23.4052.45665.00037.4119.594.22.5592.01874.00035.3140.894.23.1942.137[内部稳定验算结果]工况号安全系数圆心坐标x(m)圆心坐标y(m)半径(m)11.3592.79412.8294.37621.660-2.13217.23511.30131.557-4.10117.52213.44541.471-8.13717.49316.479516.792-11.3099.38214.063619.301-11.8757.98214.063720.906-12.1577.28214.063814.127-18.47110.34221.169[外部稳定计算参数]所依据的规程：《建筑地基基础设计规范》GB50007-2002土钉墙计算宽度:10.000(m)墙后地面的倾角:0.0(度)墙背倾角:90.0(度)土与墙背的摩擦角:10.0(度)土与墙底的摩擦系数:0.300墙趾距坡脚的距离:0.000(m)墙底地基承载力:400.0(kPa)抗水平滑动安全系数：1.300抗倾覆安全系数：1.600[外部稳定计算结果]重力:1701.9(kN)重心坐标:(5.911,4.507）超载:40.0(kN)超载作用点x坐标:8.000(m)土压力:323.1(kPa)土压力作用点y坐标:3.536(m)基底平均压力设计值179.8(kPa)<400.0基底边缘最大压力设计值229.3(kPa)<1.2*400.0抗滑安全系数:1.695>1.300抗倾覆安全系数:9.725>1.600[喷射混凝土面层计算][计算参数]　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案厚度：80(mm)混凝土强度等级:C20配筋计算as:15(mm)水平配筋:d6@200竖向配筋:d6@200配筋计算as:15荷载分项系数:1.200[计算结果]编号深度范围荷载值(kPa)轴向M(kN.m)As(mm^2)实配As(mm^2)10.001.400.6x0.045188.6(构造)141.4y0.045188.6(构造)141.421.402.8012.7x0.914188.6(构造)141.4y0.914188.6(构造)141.432.804.2025.8x1.863188.6(构造)141.4y1.863188.6(构造)141.444.205.6037.2x2.682203.4141.4y2.682203.4141.455.607.0033.2x2.398188.6(构造)141.4y2.398188.6(构造)141.467.008.4040.7x2.936223.5141.4y2.936223.5141.478.409.8047.1x3.398260.3141.4y3.398260.3141.489.8010.4043.0x0.000188.6(构造)141.4y1.935188.6(构造)141.4　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案附件3、基坑土钉墙支护设计计算书（AB段）----------------------------------------------------------------------[验算简图]----------------------------------------------------------------------[验算条件]----------------------------------------------------------------------[基本参数]所依据的规程或方法：《建筑基坑支护技术规程》JGJ120-99基坑深度：9.500(m)基坑内地下水深度：14.000(m)基坑外地下水深度：14.000(m)基坑侧壁重要性系数：1.100土钉荷载分项系数：1.250土钉抗拉抗力分项系数：1.300整体滑动分项系数：1.300[坡线参数]坡线段数1序号水平投影(m)竖向投影(m)倾角(°)113.0769.50036.0[土层参数]土层层数3序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m)(kN/m^3)(kN/m^3)(kPa)(度)(kPa)(kPa)1杂填土8.00018.020.08.015.025.025.0合算　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案2卵石5.00023.018.00.045.0260.0260.0分算3中风化岩10.00023.523.5200.034.0200.0200.0分算[超载参数]超载数0序号超载类型超载值(kN/m)作用深度(m)作用宽度(m)距坑边线距离(m)形式长度(m)[土钉参数]土钉道数8序号水平间距(m)垂直间距(m)入射角度(度)钻孔直径(mm)长度(m)配筋11.1001.10010.06014.0001d2021.1001.10010.06013.0001D2031.1001.10010.06013.0001D2041.1001.10010.06010.0001D2051.1001.10010.0609.0001D2061.1001.10010.0608.0001D2071.1001.10010.0607.0001D2081.1001.10010.0606.0001D20[花管参数]基坑内侧花管排数0基坑内侧花管排数0[锚杆参数]锚杆道数0[坑内土不加固][内部稳定验算条件]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数：0.500*******************************************************************[验算结果]*******************************************************************[局部抗拉验算结果]工况开挖深度破裂角土钉号土钉长度受拉荷载标准值抗拔承载力设计值抗拉承载力设计值满足系数(m)(度)(m)Tjk(kN)Tuj(kN)Tuj(kN)抗拔抗拉11.60025.5022.70025.5114.0003.247.766.010.87615.05833.80025.5114.0000.345.566.0102.845149.046　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案213.0003.144.094.210.41422.29344.90025.5114.0000.343.466.098.036149.046213.0003.141.994.29.91122.293313.0006.344.094.25.06510.84356.00025.5114.0000.341.366.093.226149.046213.0003.139.894.29.40722.293313.0006.341.994.24.82010.843410.0009.633.294.22.5207.16367.10025.5114.0000.339.166.088.417149.046213.0003.137.694.28.90322.293313.0006.339.894.24.57510.843410.0009.631.094.22.3587.16359.00012.829.594.21.6765.34878.20025.9114.0000.337.666.090.025157.964213.0002.936.094.29.02823.627313.0006.038.094.24.63911.491410.0009.029.294.22.3537.59259.00012.127.694.21.6615.66868.00015.226.094.21.2494.52289.30027.6114.0000.238.666.0126.072215.278213.0002.136.694.212.51732.200313.0004.438.394.26.35815.661410.0006.629.094.23.18510.34659.0008.927.094.22.2147.72568.00011.125.094.21.6366.163　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案77.00011.7202.794.212.6435.87999.50027.9114.0000.238.866.0133.789227.417213.0002.036.894.213.26434.016313.0004.138.394.26.72516.544410.0006.329.094.23.36310.93059.0008.426.994.22.3338.16168.00010.524.994.21.7196.51177.00011.0202.594.213.3436.21186.0005.8215.894.226.87511.734[内部稳定验算结果]工况号安全系数圆心坐标x(m)圆心坐标y(m)半径(m)12.24611.43210.4652.62522.04410.9099.9103.47531.69510.3919.3584.45641.4609.3979.6855.93751.3048.40210.0127.43361.2906.92711.2169.53271.3372.90919.81118.33081.354-3.9277.0358.02491.707-2.87231.84831.978[外部稳定计算参数]所依据的规程：《建筑地基基础设计规范》GB50007-2002土钉墙计算宽度:10.000(m)墙后地面的倾角:0.0(度)墙背倾角:90.0(度)土与墙背的摩擦角:10.0(度)土与墙底的摩擦系数:0.300墙趾距坡脚的距离:0.000(m)墙底地基承载力:400.0(kPa)抗水平滑动安全系数：1.300抗倾覆安全系数：1.600[外部稳定计算结果]重力:659.3(kN)重心坐标:(6.138,1.654）超载:0.0(kN)　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案超载作用点x坐标:0.000(m)土压力:299.5(kPa)土压力作用点y坐标:3.230(m)基底平均压力设计值71.1(kPa)<400.0基底边缘最大压力设计值74.6(kPa)<1.2*400.0抗滑安全系数:1.323<1.300抗倾覆安全系数:4.794>1.600[喷射混凝土面层计算][计算参数]厚度：80(mm)混凝土强度等级:C20配筋计算as:15(mm)水平配筋:d6@200竖向配筋:d6@200配筋计算as:15荷载分项系数:1.200[计算结果]编号深度范围荷载值(kPa)轴向M(kN.m)As(mm^2)实配As(mm^2)10.001.100.0x0.000188.6(构造)141.4y0.000188.6(构造)141.421.102.206.3x0.279188.6(构造)141.4y0.279188.6(构造)141.432.203.3020.2x0.901188.6(构造)141.4y0.901188.6(构造)141.443.304.4034.2x1.524188.6(构造)141.4y1.524188.6(构造)141.454.405.5048.2x2.147188.6(构造)141.4y2.147188.6(构造)141.465.506.6062.2x2.770210.4141.4y2.770210.4141.476.607.7076.2x3.393259.9141.4y3.393259.9141.487.708.8046.1x2.055188.6(构造)141.4y2.055188.6(构造)141.498.809.5035.1x0.455188.6(构造)141.4y1.323188.6(构造)141.4　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案附件4、CD段支护设计算书----------------------------------------------------------------------[支护方案]----------------------------------------------------------------------排桩支护----------------------------------------------------------------------[基本信息]----------------------------------------------------------------------内力计算方法增量法规范与规程《建筑基坑支护技术规程》JGJ120-99基坑等级一级基坑侧壁重要性系数γ01.10基坑深度H(m)9.500嵌固深度(m)5.200桩顶标高(m)-0.400桩直径(m)1.200桩间距(m)2.500混凝土强度等级C30有无冠梁有├冠梁宽度(m)1.200├冠梁高度(m)0.600└水平侧向刚度(MN/m)2.000　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案放坡级数0超载个数1----------------------------------------------------------------------[超载信息]----------------------------------------------------------------------超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)110.0000.0005.0004.000----------------------------------------------------------------------------[土层信息]----------------------------------------------------------------------土层数5坑内加固土否内侧降水最终深度(m)13.000外侧水位深度(m)13.000弹性法计算方法m法----------------------------------------------------------------------[土层参数]----------------------------------------------------------------------层号土类名称层厚重度浮重度粘聚力内摩擦角(m)(kN/m3)(kN/m3)(kPa)(度)1杂填土2.4018.0---8.0010.002粉土2.6019.5---10.0018.003卵石0.7021.0---0.0035.004卵石3.9022.0---0.0040.005卵石6.0023.013.00.0045.00层号与锚固体摩粘聚力内摩擦角水土计算m值抗剪强度擦阻力(kPa)水下(kPa)水下(度)(MN/m4)(kPa)125.0---------6.00---260.0---------18.93---3160.0---------70.00---4200.0---------93.33---5260.00.0045.00合算120.00-------------------------------------------------------------------------[土压力模型及系数调整]----------------------------------------------------------------------弹性法土压力模型:经典法土压力模型:　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案层号土类名称水土水压力主动土压力被动土压力被动土压力调整系数调整系数调整系数最大值(kPa)1杂填土合算1.0001.0001.00010000.0002粉土分算1.0001.0001.00010000.0003卵石合算1.0001.0001.00010000.0004卵石合算1.0001.0001.00010000.0005卵石合算1.0001.0001.00010000.000----------------------------------------------------------------------[设计结果]--------------------------------------------------------------------------------------------------------------------------------------------[结构计算]----------------------------------------------------------------------各工况：内力位移包络图：　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案地表沉降图：----------------------------------------------------------------------[冠梁选筋结果]----------------------------------------------------------------------钢筋级别选筋As1HRB3355D16As2HRB3352D16As3HPB235d8@200　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案----------------------------------------------------------------------[截面计算]----------------------------------------------------------------------[截面参数]桩是否均匀配筋否├受拉筋范围圆心角(度)90.0└压区拉区纵筋比值K0.5混凝土保护层厚度(mm)50桩的纵筋级别HRB335桩的螺旋箍筋级别HPB235桩的螺旋箍筋间距(mm)150弯矩折减系数0.80剪力折减系数1.00荷载分项系数1.25配筋分段数二段各分段长度(m)5,9.30[内力取值]段内力类型弹性法经典法内力内力号计算值计算值设计值实用值1基坑内侧最大弯矩(kN.m)127.780.00140.56140.56基坑外侧最大弯矩(kN.m)0.00283.710.000.00最大剪力(kN)130.89192.42179.97179.972基坑内侧最大弯矩(kN.m)0.000.000.000.00基坑外侧最大弯矩(kN.m)1642.742595.261807.011807.01最大剪力(kN)640.22555.33880.30880.30段选筋类型级别钢筋实配[计算]面积号实配值(mm2或mm2/m)基坑内侧纵筋HRB3356D252945[2806]1基坑外侧纵筋HRB3357D253436[2806]箍筋HPB235d8@150670[-1726]基坑内侧纵筋HRB3358D253927[3504]2基坑外侧纵筋HRB33515D257363[7009]箍筋HPB235d8@150670[-1726]加强箍筋HRB335D14@2000154----------------------------------------------------------------------[整体稳定验算]----------------------------------------------------------------------　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案计算方法：瑞典条分法应力状态：总应力法条分法中的土条宽度:0.40m滑裂面数据整体稳定安全系数Ks=2.922圆弧半径(m)R=11.577圆心坐标X(m)X=-1.827圆心坐标Y(m)Y=5.974----------------------------------------------------------------------[抗倾覆稳定性验算]----------------------------------------------------------------------抗倾覆安全系数:Mp——被动土压力及支点力对桩底的弯矩,对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。Ma——主动土压力对桩底的弯矩;Ks=1.362>=1.200,满足规范要求。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案附件5、DE段支护设计算书----------------------------------------------------------------------[支护方案]----------------------------------------------------------------------排桩支护----------------------------------------------------------------------[基本信息]----------------------------------------------------------------------内力计算方法增量法规范与规程《建筑基坑支护技术规程》JGJ120-99基坑等级一级基坑侧壁重要性系数γ01.10基坑深度H(m)9.500嵌固深度(m)5.200桩顶标高(m)-4.000桩直径(m)1.200桩间距(m)2.500混凝土强度等级C30有无冠梁有├冠梁宽度(m)1.200├冠梁高度(m)0.600└水平侧向刚度(MN/m)2.000　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案放坡级数1超载个数1----------------------------------------------------------------------[放坡信息]----------------------------------------------------------------------坡号台宽(m)坡高(m)坡度系数10.0004.0000.600----------------------------------------------------------------------[超载信息]----------------------------------------------------------------------超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)110.0000.0005.0006.000----------------------------------------------------------------------------[土层信息]----------------------------------------------------------------------土层数5坑内加固土否内侧降水最终深度(m)13.000外侧水位深度(m)13.000弹性法计算方法m法----------------------------------------------------------------------[土层参数]----------------------------------------------------------------------层号土类名称层厚重度浮重度粘聚力内摩擦角(m)(kN/m3)(kN/m3)(kPa)(度)1杂填土2.4018.0---8.0010.002粉土2.6019.5---10.0018.003卵石0.7021.0---0.0035.004卵石3.9022.0---0.0040.005卵石5.5023.013.00.0045.00层号与锚固体摩粘聚力内摩擦角水土计算m值抗剪强度擦阻力(kPa)水下(kPa)水下(度)(MN/m4)(kPa)125.0---------6.00---260.0---------18.93---3160.0---------70.00---4200.0---------93.33---5260.00.0045.00合算120.00-------------------------------------------------------------------------[土压力模型及系数调整]----------------------------------------------------------------------弹性法土压力模型:经典法土压力模型:　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案层号土类名称水土水压力主动土压力被动土压力被动土压力调整系数调整系数调整系数最大值(kPa)1杂填土合算1.0001.0001.00010000.0002粉土分算1.0001.0001.00010000.0003卵石合算1.0001.0001.00010000.0004卵石合算1.0001.0001.00010000.0005卵石合算1.0001.0001.00010000.000----------------------------------------------------------------------[设计结果]--------------------------------------------------------------------------------------------------------------------------------------------[结构计算]----------------------------------------------------------------------各工况：内力位移包络图：　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案地表沉降图：----------------------------------------------------------------------[冠梁选筋结果]----------------------------------------------------------------------钢筋级别选筋As1HRB3355D16As2HRB3352D16As3HPB235d8@200　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案----------------------------------------------------------------------[截面计算]----------------------------------------------------------------------[截面参数]桩是否均匀配筋否├受拉筋范围圆心角(度)120.0└压区拉区纵筋比值K0.5混凝土保护层厚度(mm)50桩的纵筋级别HRB335桩的螺旋箍筋级别HPB235桩的螺旋箍筋间距(mm)150弯矩折减系数0.80剪力折减系数1.00荷载分项系数1.25配筋分段数一段各分段长度(m)10.70[内力取值]段内力类型弹性法经典法内力内力号计算值计算值设计值实用值1基坑内侧最大弯矩(kN.m)23.750.0026.1226.12基坑外侧最大弯矩(kN.m)911.311149.701002.441002.44最大剪力(kN)374.81365.23515.36515.36段选筋类型级别钢筋实配[计算]面积号实配值(mm2或mm2/m)基坑内侧纵筋HRB3357D253436[3293]1基坑外侧纵筋HRB33510D254909[4439]箍筋HPB235d8@150670[-1726]加强箍筋HRB335D14@2000154----------------------------------------------------------------------[整体稳定验算]----------------------------------------------------------------------　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案计算方法：瑞典条分法应力状态：总应力法条分法中的土条宽度:0.40m滑裂面数据整体稳定安全系数Ks=2.893圆弧半径(m)R=12.650圆心坐标X(m)X=-1.241圆心坐标Y(m)Y=7.212----------------------------------------------------------------------[抗倾覆稳定性验算]----------------------------------------------------------------------抗倾覆安全系数:Mp——被动土压力及支点力对桩底的弯矩,对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。Ma——主动土压力对桩底的弯矩;Ks=2.132>=1.200,满足规范要求。　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案DE段上部土钉支护计算：----------------------------------------------------------------------验算项目:----------------------------------------------------------------------[验算简图]----------------------------------------------------------------------[验算条件]----------------------------------------------------------------------[基本参数]所依据的规程或方法：《建筑基坑支护技术规程》JGJ120-99基坑深度：4.000(m)基坑内地下水深度：13.000(m)基坑外地下水深度：13.000(m)基坑侧壁重要性系数：1.000土钉荷载分项系数：1.250土钉抗拉抗力分项系数：1.300整体滑动分项系数：1.300[坡线参数]坡线段数1序号水平投影(m)竖向投影(m)倾角(°)12.4034.00059.0[土层参数]　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案土层层数5序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m)(kN/m^3)(kN/m^3)(kPa)(度)(kPa)(kPa)1杂填土2.40018.020.18.010.025.025.0合算2粉土2.60019.520.010.018.060.060.0分算3卵石0.70021.019.30.035.0160.0160.0合算4卵石3.90022.020.00.040.0200.0200.0合算5卵石5.50023.023.00.045.0260.0260.0合算[超载参数]超载数1序号超载类型超载值(kN/m)作用深度(m)作用宽度(m)距坑边线距离(m)形式长度(m)1局部均布10.0000.0004.0003.597条形[土钉参数]土钉道数2序号水平间距(m)垂直间距(m)入射角度(度)钻孔直径(mm)长度(m)配筋11.4001.50010.0605.0001D2021.4001.50010.0604.0001D20[花管参数]基坑内侧花管排数0基坑内侧花管排数0[锚杆参数]锚杆道数0[坑内土不加固][内部稳定验算条件]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数：0.500*******************************************************************[验算结果]*******************************************************************[局部抗拉验算结果]工况开挖深度破裂角土钉号土钉长度受拉荷载标准值抗拔承载力设计值抗拉承载力设计值满足系数(m)(度)(m)Tjk(kN)Tuj(kN)Tuj(kN)抗拔抗拉12.00034.5023.50035.815.00021.413.594.20.5043.52734.00036.115.0007.112.494.2　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案1.40310.64824.00023.129.394.21.0163.266[内部稳定验算结果]工况号安全系数圆心坐标x(m)圆心坐标y(m)半径(m)11.5101.0385.4963.50021.301-1.6516.7656.56231.414-1.5365.5365.745[外部稳定计算参数]所依据的规程：《建筑地基基础设计规范》GB50007-2002土钉墙计算宽度:10.000(m)墙后地面的倾角:0.0(度)墙背倾角:90.0(度)土与墙背的摩擦角:10.0(度)土与墙底的摩擦系数:0.300墙趾距坡脚的距离:0.000(m)墙底地基承载力:400.0(kPa)抗水平滑动安全系数：1.300抗倾覆安全系数：1.600[外部稳定计算结果]重力:656.3(kN)重心坐标:(5.562,1.870）超载:40.0(kN)超载作用点x坐标:8.000(m)土压力:33.7(kPa)土压力作用点y坐标:1.360(m)基底平均压力设计值70.2(kPa)<400.0基底边缘最大压力设计值98.6(kPa)<1.2*400.0抗滑安全系数:6.352>1.300抗倾覆安全系数:89.326>1.600[喷射混凝土面层计算][计算参数]厚度：80(mm)混凝土强度等级:C20配筋计算as:15(mm)水平配筋:d6@200竖向配筋:d6@200配筋计算as:15荷载分项系数:1.200[计算结果]　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案编号深度范围荷载值(kPa)轴向M(kN.m)As(mm^2)实配As(mm^2)10.001.501.0x0.082188.6(构造)141.4y0.082188.6(构造)141.421.503.0013.6x1.124188.6(构造)141.4y1.124188.6(构造)141.433.004.0023.5x0.662188.6(构造)141.4y1.711188.6(构造)141.4附件6.基坑降水计算书-------------------------------------------------------------------计算项目:降水计算-------------------------------------------------------------------[原始条件]：计算模型:潜水完整井;基坑远离边界水位降深8.500(m)过滤器半径0.275(m)水头高度15.000(m)渗透系数18.000(m/d)单井出水量300.000(m3/d)沉降计算经验系数1.000----------------------------------------沉降影响深度内土层数：1地下水埋深:4.500(m)层号层厚度(m)Es(MPa)150.00020.000----------------------------------------基坑轮廓线定位点数：8定位点号坐标x(m)坐标y(m)1440.00036.0002407.00051.0003404.000155.0004438.000186.0005647.000185.0006647.000173.0007556.00076.0008503.00037.000----------------------------------------降水井点数：27井点号坐标x(m)坐标y(m)抽水量(m3/d)1407.00051.000300.0002406.25077.000300.0003405.500103.000300.0004404.750129.000300.0005404.000155.000300.000　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案6421.000170.500300.0007438.000186.000300.0008461.222185.889300.0009484.444185.778300.00010507.667185.667300.00011530.889185.556300.00012554.111185.444300.00013577.333185.333300.00014600.556185.222300.00015623.778185.111300.00016647.000185.000300.00017647.000173.000300.00018631.833156.833300.00019616.667140.667300.00020601.500124.500300.00021601.500104.500300.00022586.333108.333300.00023571.16792.167300.00024556.00076.000300.00025529.50056.500300.00026503.00037.000300.00027471.50036.500300.00028440.00036.000300.000----------------------------------------任意点降深计算公式采用：基坑工程手册公式沉降计算方法:建筑地基基础设计规范方法,考虑应力随深度衰减的方法,且考虑相互影响半径沉降计算相互影响半径按10.000(m)考虑----------------------------------------[计算结果]：1.基坑涌水量计算:按《规范》附录F计算得：根据《规范》F.0.7确定降水影响半径R=279.339(m)根据《规范》F.0.7确定基坑等效半径r0=91.319(m)基坑涌水量=7385.574(m3/d)2.降水井的数量计算:按《规范》8.3.3计算得：单井出水量按300.000(m3/d)计算，需要降水井的数量=283.单井过滤器进水长度计算:按《规范》8.3.6验算得：单井过滤器进水长度=5.490(m)4.各点降深与地表沉降计算:降深按《基坑工程手册》计算按用户指定的井数(27)、井位、各井抽水量，计算得:　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64- 【成都银泰中心工程基坑支护、降水及土方工程】　施工方案在指定范围内:最小降深=8.238(m)最大降深=10.896(m)在指定范围内:最小沉降=1.9(cm)最大沉降=7.6(cm)　　　　　　　　　　　　四川安固泰岩土工程有限公司　　　　　　　　　　　　-64-'
