BBT0002-1994双向拉伸聚丙烯珠光薄膜.pdf 6页

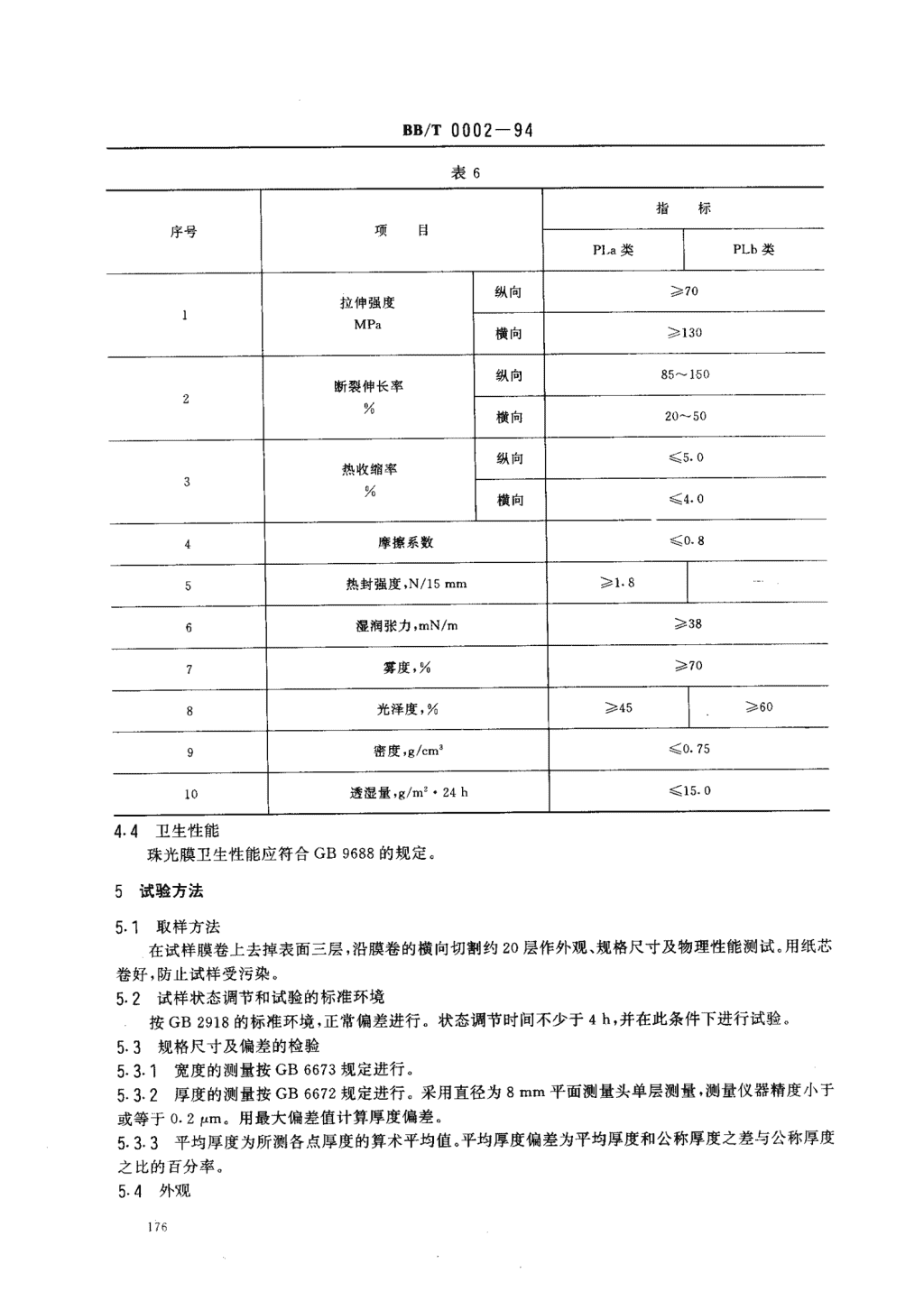

'中华人民共和国包装行业标准BB/T0002一94双向拉伸聚丙烯珠光薄膜1主题内容与适用范围本标准规定了双向拉伸聚丙烯珠光薄膜(以下简称珠光膜，代号PL)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以聚丙烯树脂为主要原料，加入一定量的特种珠光母料，用平膜法经双向拉伸而成的聚丙烯珠光膜。2引用标准GB1037塑料薄膜和片材透水蒸气性试验方法(杯式法)GB241。透明塑料透光率和雾度的试验方法GB2918塑料试样状态调节和试验的标准环境GB5009.6。食品包装用聚乙烯、聚苯乙烯、聚丙烯成型品卫生标准的分析方法GB6343泡沫塑料和橡胶表观密度的测定GB6672塑料薄膜和薄片厚度的测定机械测量法GB6673塑料薄膜与片材长度和宽度的测定GB9688食品包装用聚丙烯成型品卫生标准GB10006塑料薄膜和薄片摩擦系数测定方法GB12026热封型双轴拉伸聚丙烯薄膜GB13022塑料薄膜拉伸性能试验方法ZBY28004塑料薄膜包装袋热封强度测定方法产品分类3.1产品按性能分为热封珠光膜(PLa类)和非热封珠光膜(PLb类)。3.1.1热封珠光膜可分为单面热封膜(PLa,)和双面热封膜(PLai),3.2规格范围宽度:200^-2000mm;厚度:25一50pm.特殊规格，由供需双方商定。4技术要求4.1规格尺寸及偏差4.1.1宽度偏差应符合表1规定。中国包装总公司1994一11-08批准1995一03一01实施 BB/T0002一94表I偏差宽度优等品一等品合格品2002000士2士2士34.1.2厚度偏差应符合表2规定。表2偏差，%厚度，p.优等品一等品合格品25-50士6土8士104.1.3平均厚度偏差应符合表3规定。表3平均厚度偏差，%厚度，t-优等品一等品合格品25-50士4士5士64.1.4每卷允许接头个数及每段长度应符合表4规定。接头要接牢，应有明显标志。表4允许接头个数每段长度，m优等品一等品合格品123)5004.2外观质量应符合表5要求。表5质量要求项目优、一等品合格品端面卷绕不平整度簇2mm，无毛刺镇4mm，无毛刺刮伤、杂质不允许不允许皱折、暴筋不允许有轻微但不影响使用条纹不允许有轻微，但不影响使用膜卷纸芯不允许凹陷或缺口不明显凹陷和缺口无明显可见的亮点、气泡、异点有轻微，但不影响使用黑斑、油污等点4.3物理机械性能应符合表6规定。 BB/T0002一94表6指标序号项目Pl.a类PLh类纵向多70拉伸强度1MPa横向)130纵向85-150断裂伸长率2%横向20-50纵向簇5.0热收缩率3%横向簇4.04摩擦系数(0.85热封强度，N/15--)l.86湿润张力，mN/m妻387雾度，肠>708光泽度，环妻45>609密度，g/cm蕊0.7510透湿量，目m1·24h镇15.04.4卫生性能珠光膜卫生性能应符合GB9688的规定5试验方法5.1取样方法在试样膜卷上去掉表面三层，沿膜卷的横向切割约20层作外观、规格尺寸及物理性能测试。用纸芯卷好，防止试样受污染。5.2试样状态调节和试验的标准环境按GB2918的标准环境，正常偏差进行。状态调节时间不少于4h，并在此条件下进行试验5.3规格尺寸及偏差的检验5-3.1宽度的测量按GB6673规定进行5.3.2厚度的测量按GB6672规定进行。采用直径为8mm平面测量头单层测量，测量仪器精度小于或等于。.2pm。用最大偏差值计算厚度偏差。5.3.3平均厚度为所测各点厚度的算术平均值。平均厚度偏差为平均厚度和公称厚度之差与公称厚度之比的百分率。5.4外观 BB/T0002一94外观项目在自然光或日光灯下目测，膜卷端面卷绕不平整度用精度。.5mm的量具测量。异点检测以薄膜单张平放桌面肉眼观察。5-5拉伸强度和断裂伸长率的测定按GB13022的规定进行。试样采用长150mm、宽15士。.1mm的长条形，夹具间距离为100mm,拉伸速度为100士10mm/mina5-6热收缩率的测定按GB12026中5.7的规定进行。5.7摩擦系数的测定按GB10006规定进行。5.8热封强度的测定按ZBY28004规定进行，其热封条件为:温度130-140"C，时间1s，压力1.8X105Pa，拉力机试验速度为100120mm/min,5.9湿润张力的测定按GB12026中5.10条规定进行。5.10雾度的测定按GB2410规定进行。5.11光泽度的测定5.11-1定义在规定的入射角下，试样在镜面方向，相应于光的相对反射能力。5.11.2试样仪器入射角为450的镜面仪、数字显示仪、工作标准板、真空吸样装置。5.11.3试样试样表面必须洁净、无损伤、折皱等缺陷。其尺寸以能完全覆盖真空吸样装置平面板为准。试验中每组试样应不少于5个。5-11-4试验步骤5.11-4.1将光泽仪与数字显示仪连接，稳定15min,5.11.4.2数字显示仪调零位。5.114.3用工作标准板校光泽仪。5.11-4.4将试样平整地贴在真空吸样装置平面板上，然后置于光泽仪的试样口上，薄膜纵向应平行于人射光轴与反射光轴所组成的平面。显示仪的读数即为试样的光泽度值，求5个试样的平均值。5.12密度的测定按GB6343规定进行，试样为单层，300mmX300mm,5.13透湿量的测定按GB1037规定进行。温度:38士I"C，相对湿度90%士2%,5.14卫生性能的测定按GB5009.60规定进行。6检验规则6.1薄膜验收以批为单位，以相同原料同一工艺条件生产的同一规格的成品为一批，每批不超过50t,6.2出厂检验6.2.1薄膜的尺寸、偏差、接头、外观按表7要求抽样，并按4:1A.2条要求进行检验。 ss/T0002一94表7累计样本合格判定不合格判批量样本样本大小大小数A,定数R,第一26^50:第二:350:第一51-90第二:186{:第一91^150:;第二::;:第一151-280:第二:::::第一281-500::;:第二::第一501-120015000::第二::第一12013200160第二::18600:第一3201^10000152193第二:::;::第一妻10001:;第二::::::1786.2.2薄膜的物理机械性能在每一批产品中至少抽一卷按表6中1,2,3,4,5,6,7,8,9项要求进行检验。6.3型式检验有下列情况之一时，应进行型式检验:a.新产品或老产品转厂生产的试制定型鉴定;b.正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时;c.正常生产时，每半年进行一次检验;d.产品长期停产后，恢复生产时;e.出厂检验结果与上次型式检验有较大差异时;f.国家质量监督机构提出进行型式检验的要求时。6.4检验结果判定6.4.1薄膜的尺寸、偏差、接头、外观，若有一项不合格，则该卷为不合格品。合格批的判定按表7,6.4.2薄膜的物理机械性能，若有一项不合格，应对不合格项目进行加倍抽样复验(剔除不合格样)，复验结果如仍有不合格，则整批为不合格。6.4.3卫生指标若有一项不合格，则该批为不合格。了标志、包装、运输、贮存7-飞标志膜卷或包装箱外，应有合格证及制造厂名、厂址、本标准编号、商标，注明产品名称、代号、规格、长度、重量、处理面、热封面、批号、生产日期、等级、检验章及“怕湿、怕热、防冲击”等标志。了.2包装每卷薄膜两端用衬垫保护，用薄膜包装好，捆扎紧。特殊包装由供需双方商定。了.3运输运输时应小心轻放，防止机械碰撞和日晒雨淋。 BB/T0002一947.4贮存薄膜应保存在整洁、干燥通风的库房内，不能受阳光直射。贮存期从生产日期起不应超过半年。附加说明:本标准由中国包装总公司提出。本标准由全国包装标准技术委员会归口。本标准由广州石油化工总厂薄膜厂负责起草。本标准主要起草人林敏怡、朱明亮、谭耀新。'
