BBT0012-1997聚偏二氯乙烯(PVDC)涂布薄膜.pdf 6页

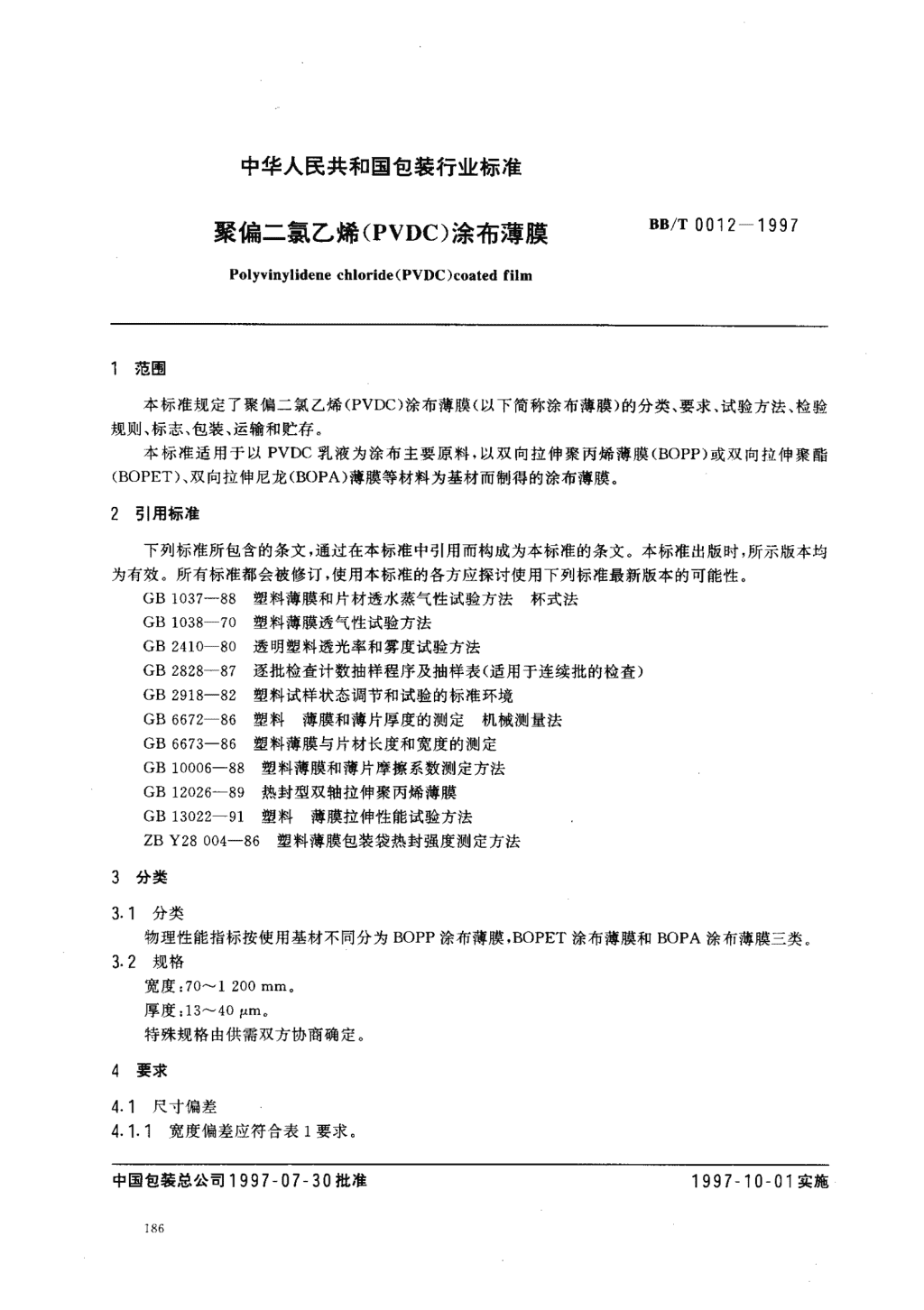

'BB/T0012一1997前言本标准非等效采用BS1133第21部分。本标准在制定过程中结合我国PVDC涂布膜生产的实际情况，以实测数据为依据，以科学、先进、实用的原则作指导，技术指标具有国内领先水平，达到了国外九十年代初同类产品的先进水平。本标准由中国包装总公司提出。本标准由全国包装委员会归口。本标准由河南塑胶股份有限公司、广东佛山市东方包装材料有限公司、佛山市产品质量监督检验所负责起草。本标准主要起草人:沈志辉、苗晓胜、作崇旭、吴耀根、郑少华、崔天齐、黎小玲。 中华人民共和国包装行业标准BB/T0012一1997聚偏二氯乙烯(PVDC)涂布薄膜Polyvinylidenechloride(PVDC)coatedfilm范围本标准规定了聚偏二氯乙烯(PVDC)涂布薄膜(以下简称涂布薄膜)的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以PVDC乳液为涂布主要原料，以双向拉伸聚丙烯薄膜(BOPP)或双向拉伸聚酷(BOPET)、双向拉伸尼龙(BOPA)薄膜等材料为基材而制得的涂布薄膜。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1037-88塑料薄膜和片材透水蒸气性试验方法杯式法GB1038-70塑料薄膜透气性试验方法GB2410-80透明塑料透光率和雾度试验方法GB2828-87逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB2918-82塑料试样状态调节和试验的标准环境GB6672-86塑料薄膜和薄片厚度的测定机械测量法GB6673-86塑料薄膜与片材长度和宽度的测定GB10006-88塑料薄膜和薄片摩擦系数测定方法GB12026-89热封型双轴拉伸聚丙烯薄膜GB13022-91塑料薄膜拉伸性能试验方法ZBY28004-86塑料薄膜包装袋热封强度测定方法3分类3.1分类物理性能指标按使用基材不同分为BOPP涂布薄膜，BOPET涂布薄膜和BOPA涂布薄膜三类3.2规格宽度:70^1200mm,厚度:13^-40pmo特殊规格由供需双方协商确定。4要求4.1尺寸偏差4.1.1宽度偏差应符合表1要求中国包装总公司1997一07一30批准1997一10一01实施 sB/T0012一1997表1宽度偏差宽度一等品合格品镇150士1士2151^-400士2士4>400士5士64.1.2厚度偏差应符合表2要求。表2厚度偏差厚度偏差，%公称厚度，t-一等品合格品13-29士8士12>30士7士104.1.3平均厚度偏差应符合表3要求。表3平均厚度偏差平均厚度偏差，%公称厚度，J-一等品合格品13-29士6士8妻30士5士74.1.4每卷薄膜接头个数及每段长度应符合表4要求，接头应牢固并带有明显标志。表4接头个数及每段长度项目一等品合格品每卷膜接头，个6162每段膜长度，m>5004.2外观外观应符合表5要求。表5外观项目一等品合格品涂布层涂布均匀皱折不允许条纹、云雾轻微卷芯不许陷入端面端面划痕不允许端面不整齐度簇2mm镇4mm暴筋不允许轻微4.3物理机械性能物理机械性能应符合表6要求。 Es/T0012一1997表6物理机械性能指标序号项目单位BOPP涂敷膜PET涂敷膜尼龙涂敷膜纵)loo)100)1401拉伸强度MPa横)160)100>-120纵镇180毛160镇1452断裂伸长率%横毛65镇160钱145纵<5<2<3.03热收缩率%横<4<1.5<2.0动<0.54摩擦系数产静<0.65热封强度N/15mm〕0.86雾度%<6(6<6涂布量3g以上:<30夏25蕊207氧气透过量cm"/(m}·24h)涂布量3g以下:<55镇508水燕气透过量a八m2·24h)镇10<305试验方法5.1取样把成品膜卷去掉表面数层，取10m作为外观、规格及物理机械性测试，另取lom备存。5.2试样状态调节和标准环境按GB2918中的要求进行。5.3宽度和长度的测量按GB6673进行，状态调节时间不少于4h,5.4厚度厚度的测定按GB6672进行。在整幅样品内取出10层试样，叠合测试，厚度除以1。即为该处的厚度值。厚度偏差是用最大偏差值来计算，平均厚度偏差是平均厚度和公称厚度之差与公称厚度之比的百分率。5.5外观在自然光下进行目测，其中端面不平整度用精度。.5mm的直尺测量。5.6拉伸强度和断裂伸长率按GB13022进行。试样采用长150mm，宽15mm的长条形，夹具间距为100mm，试验速度为(250士25)mm/min,5了热收缩率5.7.1以BOPP为基材的涂布薄膜按GB12026-89中5.7条测定，其中温度120"C，加热时间2min.5.7.2以BOPET为基材的涂布薄膜按GB12026-89中5.7条测定，试验温度150℃士2C，时间6min5.7.3以BOPA为基材的涂布薄膜按GB12026-89中5.7条测定，试验温度160"C士2"C，时间5min,5.8雾度 BB/T0012一1997按GB2410进行。5.9摩擦系数按GB10006进行。5门0热封强度按ZBY28004进行。5.11氧气透过量按GB1038进行。5.12水蒸气透过量按GB1037进行。温度380C，相对湿度90%.6检验规则6.1组批涂布薄膜验收以批为单位，同规格、配方及工艺条件下制造出的涂布薄膜为一批，每批量为201以下，凡更换生产工艺条件、材质或长时间停产时都应该重新抽验。6.2抽样规格外观按GB2828中正常检查二次抽样方案规定进行，每卷薄膜为一个样本单位，采用一般检查水平Q;合格质量水平(AQL)6.5，见表7，物理性能从抽取的任一个样本中裁取。表7抽样卷样本大小累计样本AQL=6.5批量范围N样本月大小AR1-8第一22019-15第一3301第一16^-25::第二::第一526^50第二5150::第一51^-90::第二:186第一91-150;:;:第二{:第一151-280:一第二::::第一281-500:::160第二::第一501-1200152193第二::15000第一1201^3200178:;第二::1860063检验分类6.3.1出厂检验 BB/T0012一1997出厂检验项目为4.1条、4.2条、4.3条的摩擦强度、热封强度两项。6.3.2型式检验有下列情况之一时，应进行型式检验a)新产品鉴定或老产品转厂投产时;b)原料、配方、工艺有较大改变，可能影响产品性能时;c)连续生产6个月时;d)产品长期停产后恢复生产时;e)出厂检验结果与上次型式检验结果有较大差异时;f)国家质量监督机构提出要求时。6.4判定规则6.4.1交付批质量的判定规格、外观按GB2828规定进行。物理机械性能检验结果中若有不合格项目，应在原批中抽取双倍样，对不合格项目进行复验，复验结果全部合格，则该批为合格。6.4.2产品质量等级的判定按全部检验结果的最低等级判定。了标志、包装、运输、贮存了.1标志膜卷包装箱应注明以下内容:注册商标、产品名称、规格、重量、生产日期、等级、检验章、厂名、厂址、标准号，还应有防潮、防热、防冲击、小心搬运等标志7.2包装每卷涂布薄膜两端应用衬垫保护，用薄膜或牛皮纸包装好，装入纸箱，特殊包装由供需双方另定。了.3运输运输时应小心轻放，防止碰撞和日晒雨淋。了.4贮存薄膜应避光保存在整洁、干燥的库房内，远离热源，储存期限从生产日期起不超过半年。'
