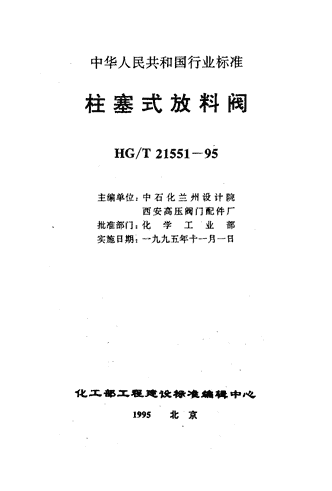

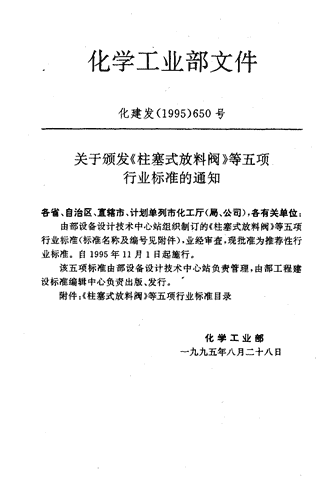

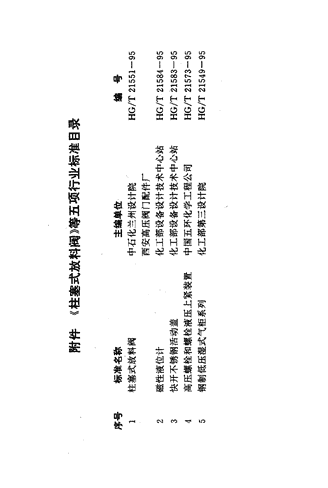

'中华人民共和国行业标准柱塞式放料阀HG/T21551一95主编单位:中石化兰州设计院西安高压阀门配件厂批准部门:化学工业部实施日期:一九九五年十一月一日化z部工月民建设标准加帆中0-4c,1999C5北京 化学工业部文件化建发(1995)650号关于颁发《柱塞式放料阀》等五项行业标准的通知各省、自治区、直辖市、计划单列市化工厅(局、公司)，各有关单位:由部设备设计技术中心站组织制订的《柱塞式放料阀》等五项行业标准(标准名称及编号见附件)，业经审查，现批准为推荐性行业标准。自1995年11月1日起施行。该五项标准由部设备设计技术中心站负责管理，由部工程建设标准编辑中心负责出版、发行。附件:《柱塞式放料阀》等五项行业标准目录化学工业部一九九五年八月二十八日 次次旨次次|||||1韶召的6中价卜寸写巴昌的的1T2N闪囚N绷1曰卜卜卜\\0000国工工国工暇D卿蚜蚜垢令匀引于恶旧认关关令少醒举粼娜即醒哪牡院卞卞日老川翻书仁朝书扑书哥豪里中咖牟川撇骤洲田书彰愉姗︽州牟恤希希目锥里冲铭日日画日其于脚甲牟于牟梢拭蛔翎娜驭担叫赢︾田咯湘照罕辈秘塑丫友壁姐黔拭能其卞笨足喇却侧划拳塑田摆拭彰阶麟卑雌姗到众田茶塑，越半袍条备 手动柱塞式铸不锈钢放料阀HG/T21551.3一95 1主题内容与适用范圈本标准规定了手动柱塞式铸不锈钢放料阀的类型、技术要求及标记。本标准适用于化工、石油化工装置所有带有搅拌器的反应釜之放料及取样。公称压力为1.6MPa，工作温度(介质温度)为一5-225"C。 a弓I用标准GB2100-80《不锈耐酸钢铸件》GB699一88《优质碳素结构钢技术条件》GB700-88《碳素结构钢》GB1031一88《表面粗糙度.参数及其数值》GB1182^-1184-80《形状和位置公差》GB196一814普通螺纹基本尺寸》GB197-81《普通螺纹公差与配合》GB18001804-79《公差与配合》GB4226一84《不锈钢冷加工棒》JB4385-87《锤上自由锻件通用技术条件》 3产品品种、规格3.0.1结构型式手动柱塞式铸不锈钢放料阀由阀体、阀杆、阀芯等零件组成.、其结构型式见图3.0.1“柱塞放料阔装配及安装图”和明细表3.0.1a D,D,+2D3、28图3,0.1柱瘩放料闷装配及安装图注:①图中的假想线表示放料阀与搅拌釜釜底连接犁式，凸缘、螺栓、螺母和垫片不在本图件号中。②“R”为凸缘曲率半径 明细表表3.011件号名称数量材料备注1阀体1ZGOCr18Ni92阀芯1OCr18Ni9Ti3垫环2OCr19Ni94密封环2填充聚四氟乙烯5导环1ZGOCr18Ni96六角螺塞1OCr19Ni97垫片1石棉橡胶板8填料压盖1ZGOCr18Ni99挡块135l0圆锥销135GB117一861I螺母4(8)性能等级为8级GB6170-8612螺柱4(8)性能等级为8.8级GB899一8813螺钉1性能等级为A2-2级GB78-8514螺钉2性能等级为A2一70级GB70-8515导向块IQ23S一A16阁芯盖IZQA19一417阀杆1OCr19Ni91名支架1ZGOCr18Ni919毡圈1羊毛毡FJ145-7920轴承2外购件GB301-8421轴套1Q235-A22轴承压盖12Cr1323毡圈1羊毛毡FJ145-7924螺钉1性能等级为A2-2级GB78-8525手轮1HT15026铭牌1LF2127垫圈1性能等级为IOOHVGB97.2-852吕螺母I性能等级为8级GB6170-8629油杯1外购件GB1152-79注括号内的数量为公称直径DN80,DN100和DN150的螺柱、螺母数量。 3.0.2尺寸参数和尺寸放料阀的尺寸参数、外形尺寸、安装尺寸见表3.0.2规定。36 月…肉娜。把雌16|9寸f0H州份国1班己其书喇口其用里某消”坦37 3.0.3标记不例公称压力PN1.6MPa、公称直径DN100mm的手动柱塞式铸不锈钢放料阀，标记为:放料阀1.6一100HG/T21551.3一95 4技术要求4.0.1材料、制造、装配、试验和包装等均按图样技术要求‘4.0.2使用特性放料阀的公称压力在各级温度下的最高无冲击工作压力应按表4.0.2规定。衰4.0.2工作温度℃公称压力液压试验压力簇225PNPT最高无冲击工作压力，PMPaMPaMPaPzz.,1.62.41.6'
