HGT2193-2008洗衣机和洗碗机橡胶软管和软管组合件进水软管规范.pdf 7页

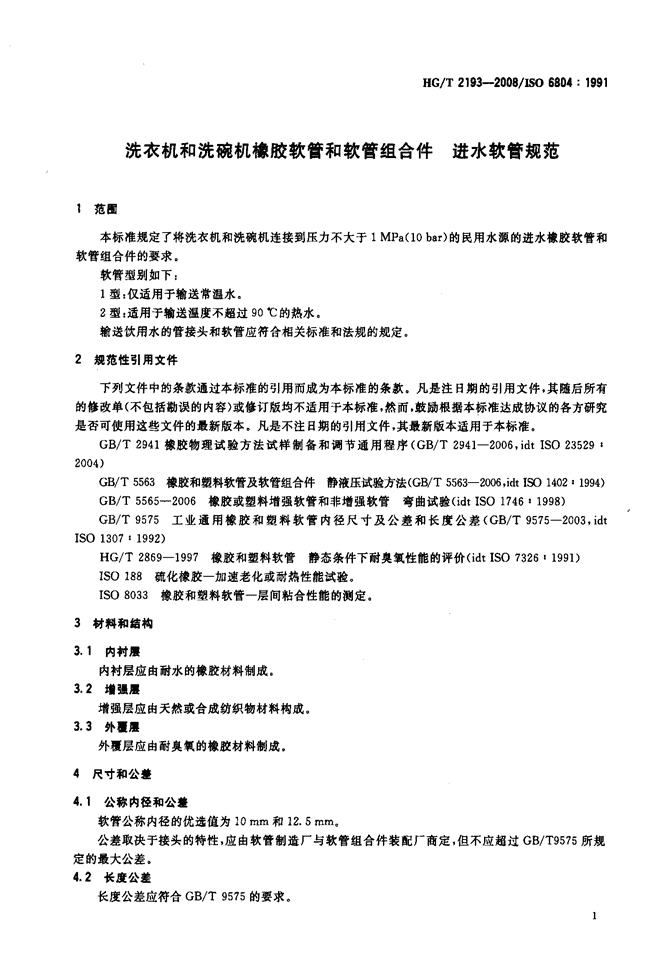

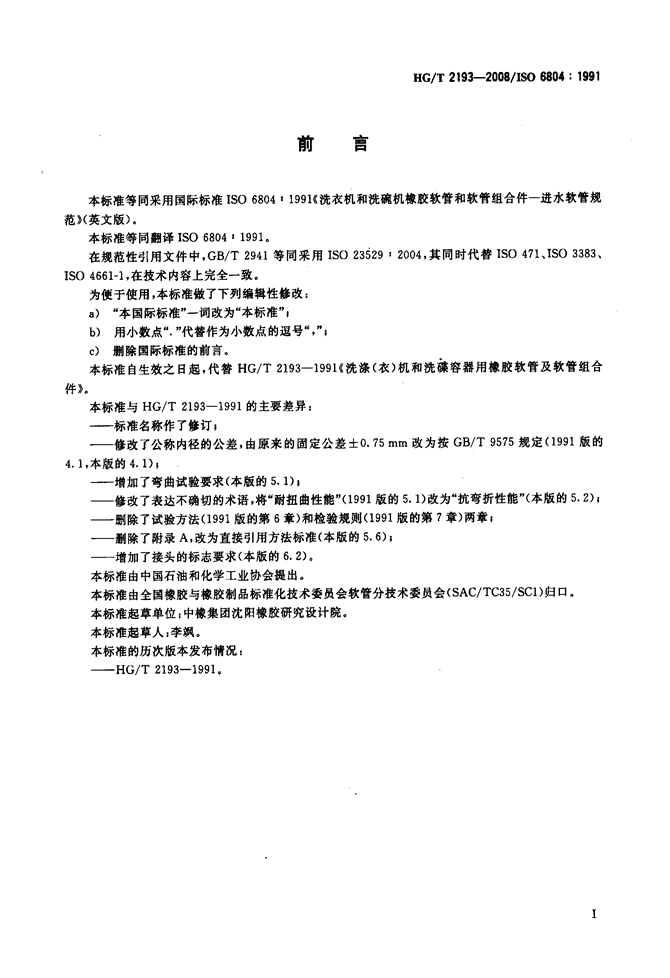

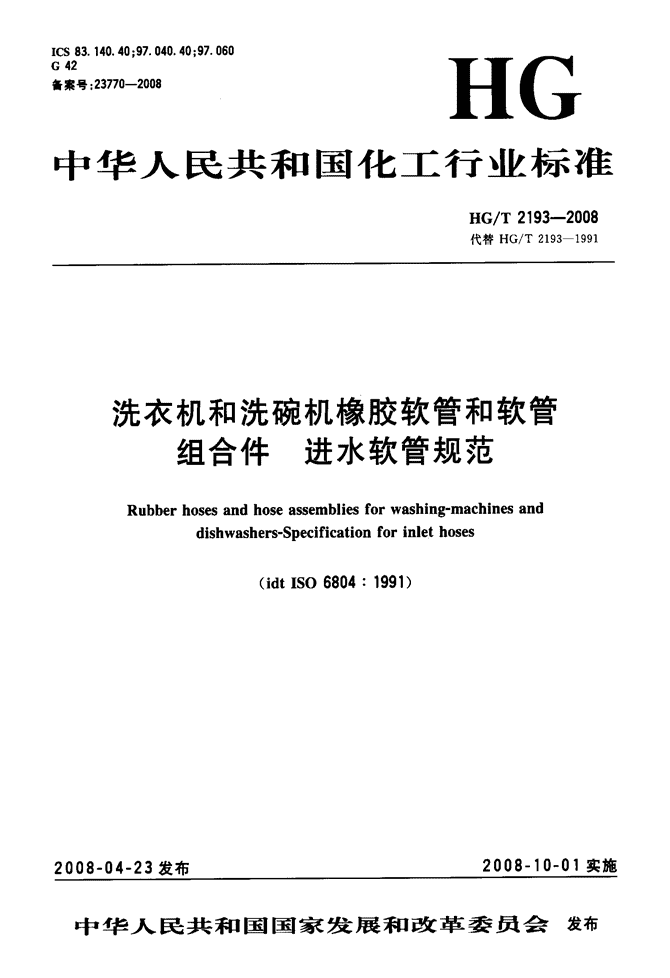

'ICS83．140．40；97．040．40；97．060G42备案号：23770--2008HG中华人民共和国化工行业标准HG／T2193--2008代替HG／T21931991洗衣机和洗碗机橡胶软管和软管组合件进水软管规范Rubberhosesandhoseassembliesforwashing-machinesanddishwashers-Specificationforinlethoses2008·04-23发布(idtISO6804：1991)2008-10—01实施中华人民共和国国家发展和改革委员会发布 前言HG／T2193--2008／1S0明04：1991本标准等同采用国际标准ISO6804t1991《洗衣机和洗碗机橡胶软管和软管组合件一进水软管规范》(英文版)。本标准等同翻译Is06804t1991。在规范性引用文件中，GB／T2941等同采用ISO23529：2004，其同时代替ISO471、ISO3383、ISO4661—1，在技术内容上完全一致。为便于使用，本标准做了下列编辑性修改；a)“本国际标准”一词改为“本标准”，b)用小数点“．”代替作为小数点的逗号“，”Ic)删除国际标准的前言。本标准自生效之日起，代替HG／T2193--1991《洗涤(衣)机和洗碟容器用橡胶软管及软管组合件》。本标准与HG／T2193—1991的主要差异：——标准名称作了修订}——修改了公称内径的公差。由原来的固定公差土0．75mm改为按GB／T9575规定(1991版的4．1，本版的4．1)，——增加了弯曲试验要求(本版的5．1)}——修改了表达不确切的术语，将“耐扭曲性能”(1991版的5．1)改为“抗弯折性能”(本版的5．2)；——删除了试验方法(1991版的第6章)和检验规则(1991版的第7章)两章}——删除了附录A，改为直接引用方法标准(本版的5．6)；——增加了接头的标志要求(本版的6．2)。本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会(sAc／TC35／Scl)归口。本标准起草单位：中橡集团沈阳橡胶研究设计院。本标准起草人t李飒。本标准的历次版本发布情况：————HG／T2193--1991。 I-IG／T2193—-2008／ISO6804：1991洗衣机和洗碗机橡胶软管和软管组合件进水软管规范l范围本标准规定了将洗衣机和洗碗机连接到压力不大于1MPa(10bar)的民用水源的进水橡胶软管和软管组合件的要求。软管型别如下：1型：仅适用于输送常温水。2型：适用于输送温度不超过90℃的热水。输送饮用水的管接头和软管应符合相关标准和法规的规定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注El期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T2941橡胶物理试验方法试样制备和调节通用程序(G13／T2941--2006，idtISO23529t2004)GB／T5563橡胶和塑料软管及软管组合件静液压试验方法(GB／T5563--2006，idtISO1402t1994)GB／T5565--2006橡胶或塑料增强软管和非增强软管弯曲试验(idtISO1746l1998)GB／T9575工业通用橡胶和塑科软管内径尺寸及公差和长度公差(GB／T9575--2003，idtISO1307：1992)HG／T2869--1997橡胶和塑料软管静态条件下耐臭氧性能的评价(idtISO7326t1991)ISO188硫化橡胶一加速老化或耐热性能试验。ISO8033橡胶和塑料软管一层间粘合性能的测定。3材料和结构3．1内衬层内衬层应由耐水的橡胶材料制成。3．2增强屡增强层应由天然或合成纺织物材料构成。3．3外覆屡外覆层应由耐臭氧的橡胶材料制成。4尺寸和公差4．1公称内径和公差软管公称内径的优选值为10lTlm和12．5mm。公差取决于接头的特性，应由软管制造厂与软管组合件装配厂商定，但不应超过GB／T9575所规定的最大公差。4．2长度公差长度公差应符合GB／T9575的要求。】 标准分享网www.bzfxw.com免费下载HG／T2193--2008／]so6804：19915性能要求5．1弯曲试验试验应在GB／T2941规定的标准温度下进行。当按GB／T5565--2006方法A在7．5倍于公称直径的弯曲半径下进行试验时，软管组合件的丁／D比率不应小于0．8。5．2抗弯折性能试验应在GB／T2941规定的标准温度下进行。将软管组合件弯折180。角，然后加压，使其加压后的总厚度等于软管外径的二倍，如图1所示。在此压力下保持5s，然后使软管组合件伸直到平直状态放置1min。试验在同一位置和同一方向按上述过程重复10次折叠。试验后。软管组合件应符合5．3的要求。5．3老化后耐静液压性能将软管组合件注满水，按ISO188，在下列温度下在烘箱中应老化7d(168h)，1型软管(70士2)℃；2型软管(90士2)℃。老化后，应将软管组合件再次注入规定温度的水，然后按GB／T5563规定的方法在3．15MPa(31．5bar)压力下试验1min。压力试验期间，软管组合件不应爆破或出现诸如泄漏或起泡之类的缺陷，也不应有接头滑动迹象。5．4耐臭氧性能试验应按HG／T2869--1997方法1进行。软管样品应在臭氧体积分数为50×10_8的环境中在(40士2)℃下试验72h。当在2倍放大镜下检查时，外覆层不应有任何龟裂迹象。5．5耐脉冲性能软管组合件应注满下列温度的水：1型软管(25土2)℃}2型软管(90±2)℃。然后使软管组合件在图2所示装置中承受25000个周期的正弦波脉冲，下限压力为1MPa(10bar)，上限压力为2MPa(20bar)，应调节恒温器，以使试验箱中的温度保持在对软管组合件中的水规定的限度之内。软管组合件应以环状构形放置，环的直径约为300mm。如图3所示，脉冲频率应为0．5+00．1Hz。试验期间，软管组合件不应爆破或出现诸如泄漏或起泡之类的缺陷，也不应有接头滑动迹象。5．6黠合性能软管组合件应按ISO8033进行试验，各层间最小黏合强度应为1．5kN／m。5．7热塑性塑料连接螺帽的机械强度软管组合件的热塑性塑料连接螺帽应具有足够的机械强度。采用下列试验检验柔量，该试验在GB／T2941规定的标准温度下进行。开始试验前，连接螺帽在(23±2)℃的温度和45％～55％之间的相对湿度下调节3d(72h)。将螺帽拧在图4所示的硬钢芯轴上，所施加的最大扭矩为15N·m。试验期间，螺帽不应破裂。取下螺帽后。不应出现肉眼可见的任何裂纹并应适合继续使用。6标志6．1软管应连续和牢固地标志下列内窖2 a)本标准的编号。b)公称内径尺寸。c)型别(即1型或2型)。d)制造厂的名称或标志。e)制造的年和季。实例：HG／T2193／10ram／2型[MN／1991[36．2最少一个接头应标志软管组合件装配厂的名称或标志HG／T2193--2008／1S06804：1991圈1抗弯折性能试验●T●●●●●●lP 标准分享网www.bzfxw.com免费下载HG／T2193--2008／IS06804：199141——压力罐}2——脉冲发生器}3——恒温器·4——以环状形式安装的软管组合件；5——加热元件I6——安全阀。田2耐脉冲性能试验装置2a一时问／s圈3脉冲压力曲线圈_龟毫R出量蕾f HG／T2193--2008／]L．s06804：1991／＼，＼I一／＼!l!：／／——、／圈4连接螺帽试验用的芯轴'
