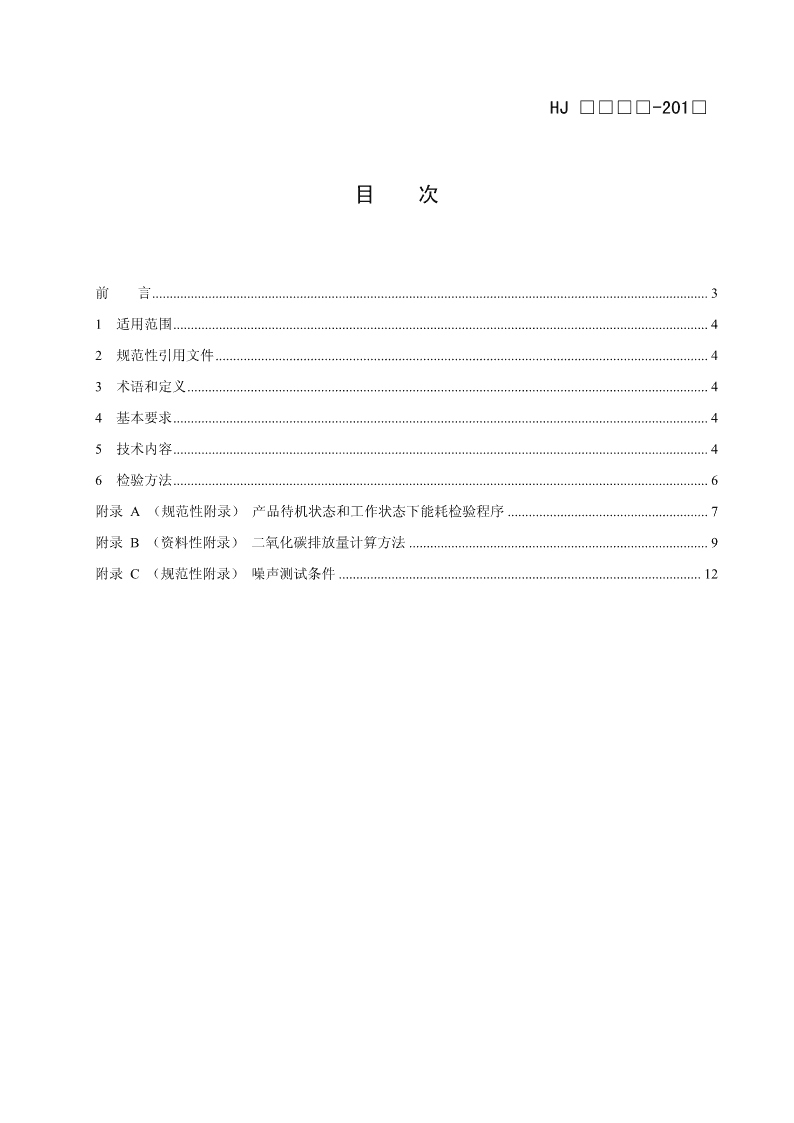

'中华人民共和国国家环境保护标准HJ2509-2012环境标志产品技术要求碎纸机TechnicalrequirementforenvironmentallabelingproductsPapershredder本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2012-03-30发布2012-06-01实施环境保护部发布 HJ□□□□-201□目次前言..............................................................................................................................................................31适用范围........................................................................................................................................................42规范性引用文件............................................................................................................................................43术语和定义....................................................................................................................................................44基本要求........................................................................................................................................................45技术内容........................................................................................................................................................46检验方法........................................................................................................................................................6附录A（规范性附录）产品待机状态和工作状态下能耗检验程序.........................................................7附录B（资料性附录）二氧化碳排放量计算方法.....................................................................................9附录C（规范性附录）噪声测试条件.......................................................................................................12 HJ□□□□-201□前言为贯彻《中华人民共和国环境保护法》，减少碎纸机产品在生产、使用和废弃过程中对环境和人体健康的影响，制定本标准。本标准对碎纸机产品设计阶段、生产过程，使用阶段的能耗（二氧化碳排放量）、噪声及产品回收等提出了要求。本标准为首次发布。本标准适用于中国环境标志产品认证和中国环境标志低碳产品认证。本标准由环境保护部科技标准司组织制订。本标准主要起草单位：中日友好环境保护中心、国家文教用品质量监督检验中心、国家办公设备及耗材质量监督检验中心、深圳市计量质量检测研究院。本标准环境保护部2012年3月30日批准。本标准自2012年6月1日起实施。本标准由环境保护部解释。3 HJ□□□□-201□环境标志产品技术要求碎纸机1适用范围本标准规定了碎纸机环境标志产品的术语和定义、基本要求、技术内容和检验方法。本标准适用于家用和办公用碎纸机。2规范性引用文件本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。GB/T455-2002纸和纸板撕裂度的测定GB/T4214.1-2000声学家用电器及类似用途器具噪声测试方法第1部分：通用要求GB/T10739-2002纸、纸板和纸浆试样处理和试验的标准大气条件GB/T16288塑料制品的标志GB/T18455包装回收标志GB/T26572电子电气产品中限用物质的限量要求QB/T2342-2006复印纸3术语和定义下列术语和定义适用于本标准。3.1碎纸机papershredder由电机通过皮带、齿轮等传动机械把能量传送至切纸刀，将纸张或其它形式信息载体粉碎的设备。3.2待机状态standbymode产品接通电源未进行粉碎工作的状态。3.3工作状态activemode产品接通电源进行粉碎工作的状态。4基本要求4.1产品质量、安全应符合相应标准的要求。4.2产品生产企业污染物排放应符合国家或地方规定的污染物排放标准的要求。4.3产品生产企业在生产过程中应加强清洁生产。5技术内容5.1产品环境保护设计要求4 HJ□□□□-201□5.1.1易于拆解设计产品应可使用通用工具进行拆卸，并能够分解成可再使用的部件。5.1.2易于回收设计25.1.2.1产品中质量超过25g或平面表面积超过200mm的塑料部件应使用单一类型的聚合物或者共聚合物。25.1.2.2质量超过25g，或平面表面积超过200mm的塑料部件应按照GB/T16288的要求进行标记。5.1.2.3产品设计时应考虑粉碎不同介质的分类收集。5.1.3产品节能设计产品设计时应带有可断开电源的开关。5.1.4零部件中有害物质要求塑料部件中不得添加短链氯化石蜡（SCCPs），其含量不得超过该塑料部件总量的0.1%。5.2产品生产阶段要求5.2.1不得使用氢氟氯化碳（HCFCs）、1,1,1-三氯乙烷（C2H3Cl3）、四氯化碳（CCl4）、二氯乙烷（CH3CHCl2）、二氯甲烷(CH2CL2）、三氯甲烷（CHCl3）、三氯乙烯（C2HCl3）、溴丙烷（C3H7Br）、甲苯（C7H8）、二甲苯（C6H4(CH3)2）等物质作为清洗溶剂。5.2.2零部件组装、连接过程中应采用无铅焊接工艺。5.3产品能耗要求5.3.1待机状态下的能耗应符合表1的要求。表1产品在待机状态下能耗要求单位：W中国环境标志产品中国环境标志低碳产品待机状态下能耗无显示功能≤1.0≤0.5有显示功能≤2.0≤1.05.3.2产品工作状态下的能耗应符合表2的要求。表2产品在工作状态下能耗要求单位：Wh/张中国环境标志产品中国环境标志低碳产品工作状态下能耗≤0.080≤0.0605.4产品噪声要求产品工作状态下的声功率级噪声限值不得大于70dB(A)。5.5产品中有害物质要求6＋产品中铅（Pb）、镉（Cd）、汞（Hg）、六价铬（Cr）、多溴联苯（PBBs）和多溴二苯醚（PBDEs）5 HJ□□□□-201□六类有害物质的含量应符合GB/T26572标准的要求。5.6产品包装要求5.6.1不得使用氢氟氯化碳（HCFCs）作为发泡剂。5.6.2包装和包装材料中重金属铅、镉、汞和六价铬的总量不得超过100mg/kg。5.6.3应按照GB/T18455进行标识。5.7产品回收阶段要求应建立废弃产品的回收、再生利用处理系统，提供产品回收、再生利用的相关信息。5.8产品说明的要求产品说明需同产品一起销售，应包括以下内容：1)产品回收途径的相关信息。2)产品正确使用的方法。6检验方法6.1技术内容5.3.1的检验按照附录A规定的方法进行，二氧化碳排放量按照附录B进行计算。6.2技术内容5.3.2的检验按照附录C规定的方法进行。6.3技术内容中其他指标通过文件审查结合现场检查的方式进行验证。6 HJ□□□□-201□附录A（规范性附录）产品待机状态和工作状态下能耗检验程序A.1测试基本要求A.1.1测试环境测试时环境温度为（15~25）℃范围内，相对湿度为30％~70％，大气压力为（86~106）kPa。测试中靠近样品处的空气流动速度应不大于0.5m/s。被测样品应置于非热传导表面。测试中测试回路应该尽可能短，以避免由于测试线路引起的测量结果误差。A.1.2输入交流电压和频率输入电压和频率依据产品选择，其中：a）采用交流稳压电源供电，输入电压和频率波动不大于±1%，且电源能提供的最大功率不小于10倍的测试功率。b）稳压电源包括13次谐波的总谐波失真不应大于2%。测试标称功率大于1.5kW的待测设备时，待测设备的总谐波失真不大于5％。c）测试电压的峰值应当介于其真有效值的1.34~1.49倍之间。A.1.3测试仪器测试仪器精度和不确定度要求为：a）功率测量精度要求：1）对于电功率小于10W的，功率表精度应大于0.01W；2）对于功率在10～100W之间的，精度应大于0.1W；3）对于功率大于100W的，精度应大于1W。b）有功功率测量不确定度要求为：1）0.5W或以上的有功功率测量不确定度在95%置信度时不超过2%。2）0.5W以下的有功功率测量在95%置信度时不确定度不得大于0.01W。A.1.4测试用纸张测试使用A4复印纸，该纸张应符合QB/T2342-2006的要求，同时还应满足表A.1指标限制。表A.1测试用复印纸指标限制技术指标单位指标2定量g/m69～71厚度µm95～97挺度（纵向）mN85～957 HJ□□□□-201□挺度（横向）mN40～50注12撕裂指数（纵向）mN·m/g3.85～4.50注1：按GB/T455方法进行试验A.2测试方法A.2.1待机能耗的测试方法A.2.1.1测试前的准备测试前，待测样品应接通全部试验设备电源，依照其标称输出持续工作30min进行预热。A.2.1.2待机能耗测试产品关机状态稳定后，开始测量其耗电量（Ek）并同时记录测量的持续时间（Tk），测试时间应不小于10min；A.2.1.3碎纸机产品的待机能耗按公式（A1）计算:EKE=60（A1）dTK式中：Ed——待机能耗，W；E——在待机能耗试验过程中总的耗电量，Wh；KTk——待机能耗试验持续时间，min。A.3.2工作能耗的测试方法A.3.2.1测试前的准备测试用纸张在满足A.1.4的条款要求下，按GB/T10739-2002标准中的6.1条进行预处理。A.3.2.2.测试方法将待测产品连接到测试仪，选择产品将被测试的模式，待测样品接通全部试验设备电源，先粉碎1张试验纸后静置5min，设定功率仪开始记录耗电量，除另有说明外按标称最大碎纸张数连E续进A4纸100张（如进纸口宽度小于A4幅面时，按A4纸100张的面积计），将所用耗电量（100）直接记录下来。碎纸机产品的工作能耗按公式（A2）计算:E100E=（A2）100式中：E——工作能耗，Wh/张；E——在工作能耗试验全过程总的耗电量，Wh。1008 HJ□□□□-201□附录B（资料性附录）二氧化碳排放量计算方法B.1电力二氧化碳转化系数计算方法电力二氧化碳转化系数（EF）是参照国家发展和改革委员会发布的《关于公布2009年中国区域电网基准线排放因子的公告》中的2007年电力系统中所有电厂的上网电量、燃料排放CO2量和《2009年中国统计年鉴》中的2007年全国总发电量和火力发电量等基础数据，计算得出的。转化思路如下：（1）由《关于公布2009年中国区域电网基准线排放因子的公告》中得到各区域电网火力发电量和CO2排放量，数据见表B.1：表B.1区域电网火力发电量和CO2排放量区域火力发电量/MWhCO2排放量/t华北区域电网776,346,330754,731,124东北区域电网202,542,560219,122,791华东区域电网635,331,510535,305,699华中区域电网377,233,680415,974,066西北区域电网178,920,940180,940,805南方区域电网358,850,130347,695,831海南省电网9,244,5307,365,050根据全国电网的火力发电量和CO2排放量得到全国电网的火电电力二氧化碳转化系数，按公式B1计算：∑EQareay,EF=（B1）y∑EGareay,式中：EFy——第y年全国电网火电电力二氧化碳转化系数，t/MWh；EQarea,y——区域电网电力系统第y年排放的二氧化碳总量，t；EGarea,y——区域电网电力系统第y年火力发电量（不包括低成本/必须运行电厂/机组），MWh；y——数据的年份。（2）本标准将除火力发电之外的其他能源形式发电的二氧化碳排放量假设为零，然后根据全国火电电力二氧化碳转化系数和《2009年中国统计年鉴》的关于2007年全国总发电量（32815.5万MWh）和9 HJ□□□□-201□火力发电量(27229.3万MWh)，得到全国电力二氧化碳转化系数，按公式B2计算：EF×EG"yyEF=（B2）y"EGy’式中：EFy——第y年全国电力二氧化碳转化系数，t/MWh；EFy——第y年全国火电电力二氧化碳转化系数，t/MWh；EGy——电力系统第y年火力发电量（不包括低成本/必须运行电厂/机组），MWh；’EGy——电力系统第y年总发电量，MWh；y——数据的年份。计算结果：EF’2007=0.8045t/MWh=0.8045kg/kWh。B.2二氧化碳排放量计算方法B.2.1待机状态下的二氧化碳排放量产品在待机状态下二氧化碳排放量的计算。由待机能耗与电力二氧化碳转化系数相乘，得到二氧化碳排放量，按公式B3计算："M=EF×Q（B3）2007式中：M——待机状态下二氧化碳排放量，g/h；‘EF2007——2007年全国电力二氧化碳转化系数，kg/kWh；Q——待机能耗，W。根据上述公式，计算得到产品二氧化碳排放量要求，如表B.2所示：表B.2产品在待机状态下待机能耗与二氧化碳排放量要求中国环境标志产品中国环境标志低碳产品待机能耗（W）CO2排放量(g/h)待机能耗（W）CO2排放量(g/h)无显示功能≤1.0≤0.8≤0.5≤0.4有显示功能≤2.0≤1.6≤1.0≤0.8B.2.2工作状态下的二氧化碳排放量产品在工作状态下二氧化碳排放量的计算。由工作状态能耗与电力二氧化碳转化系数相乘，得到二氧化碳排放量，按公式B4计算："M=EF×Q（B4）2007式中：M——工作状态下二氧化碳排放量，g/张；‘EF2007——2007年全国电力二氧化碳转化系数，kg/kWh；10 HJ□□□□-201□Q——工作状态能耗，Wh/张。根据上述公式，计功率到产品二氧化碳排放量要求，如表B.3所示：表B.3产品在工作状态下能耗与二氧化碳排放量要求中国环境标志产品中国环境标志低碳产品工作状态下能耗/(Wh/张)CO2排放量/（g/张）工作状态下能耗/(Wh/张)CO2排放量/（g/张）≤0.080≤0.064≤0.060≤0.048国家发改委公布的中国区域电网基准线排放因子和国家统计局公布的全国总发电量和火力发电量数据每年都会对中国区域电网基准线排放因子进行更新，因此，中国环境标志低碳产品标准使用的电力二氧化碳转化系数也需要根据其公布的最新数据，计算出最新的中国电力二氧化碳转化系数。二氧化碳排放量的判定是以能耗指标是否达标为依据的，在实际检测过程中能耗指标达到要求即认为二氧化碳排放量也符合要求。11 HJ□□□□-201□附录C（规范性附录）噪声测试条件C.1测试基本要求C.1.1测试条件a）噪声测试环境为半消声室，其测试环境和仪器应符合GB/T4214.1中的规定；b）将碎纸机按正常使用状态放置在半消声室中间地面上，并在地面上铺以厚（5-10）mm弹性垫层；c）碎纸机在额定工作状态下连续运转；d）测定噪声时，负载量为最大标称碎纸量；e)测试用纸张在满足A.1.4的条款要求下，按GB/T10739-2002标准中的6.1条进行预处理。碎纸机在额定工作状态下连续运转3min后，噪声测试按图C.1所示测定。图C.1碎纸机测量表面上的测试点位置图中各测试点的坐标见表C.1。表C.1传声器位置坐标测试点XYZ1a0c/220bc/23-a0c/240-bc/212 HJ□□□□-201□C.2测试方法将传声器分别置于图C.1所示的1、2、3、4个测试点，用声级计（A计权）测定噪声，读取在噪声较大情况下指示的平均值，以四点噪声的算术平均值作为该机的平均声压级噪声。噪声的声功率级按公式（C1）计算：−SL=(Lp−2)+10lg（C1）wS0式中：L——碎纸机噪声声功率值，dB(A)；w−Lp——四个测试点噪声的噪声平均声压级值，dB(A)；2S——测量表面的包络面积，m；S2——基准面面积，取S0=1m。0测量表面的包络面积S按公式（C2）、（C3）计算：S=4（ab+bc+ac）（C2）ll12a=+1；b=+1；c=l+1（C3）322式中：l,l,l——分别为碎纸机箱体的长、宽和高，m。12313'
