HJ2512-2012环境标志产品技术要求打印机、传真机及多功能一体机.pdf 26页

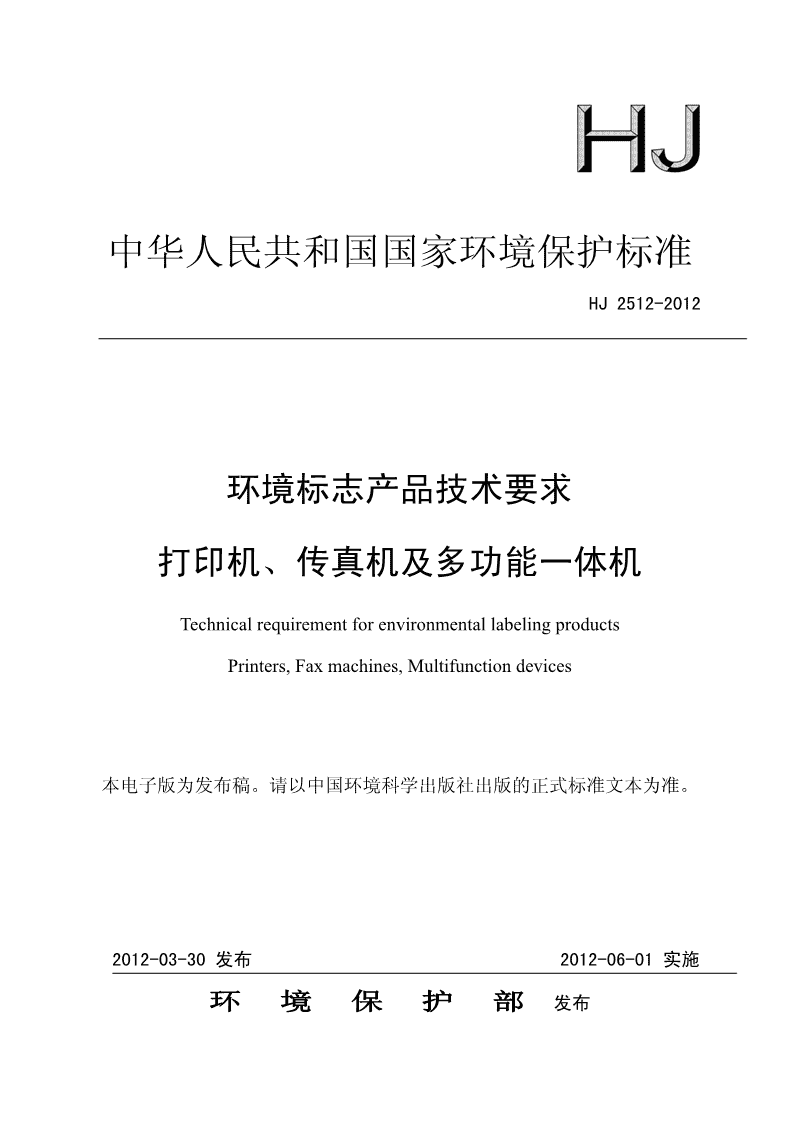

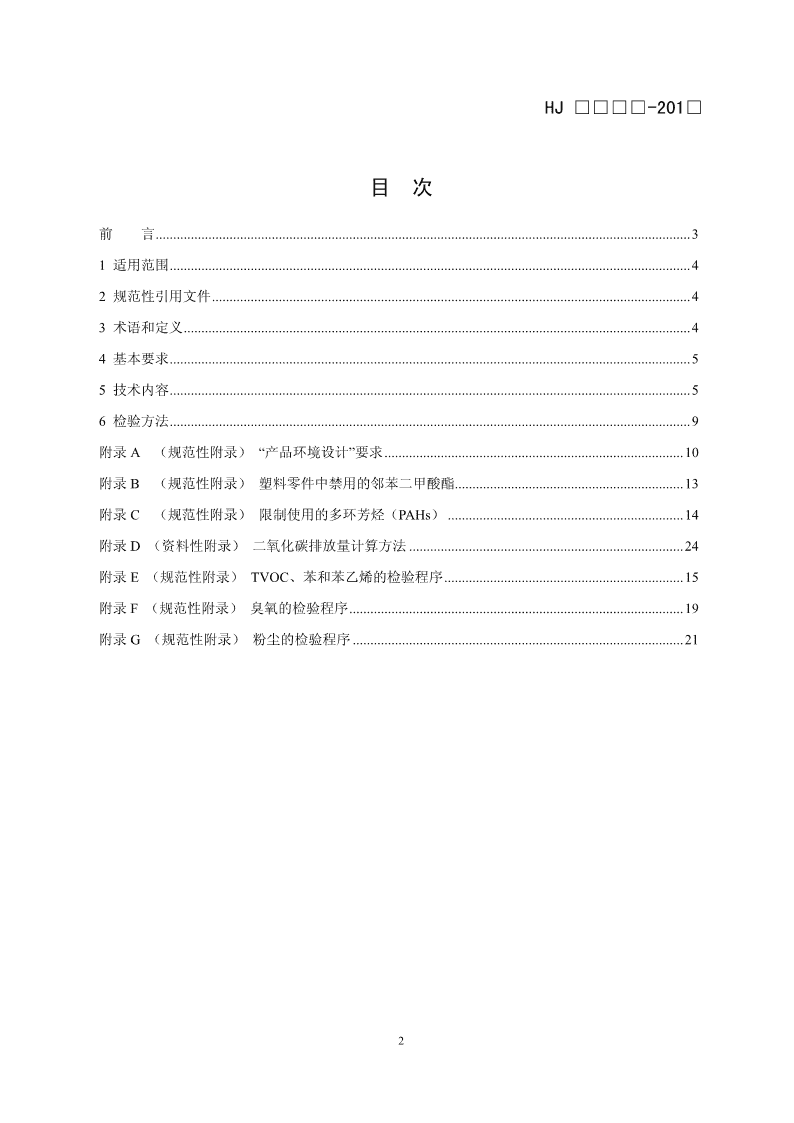

'中华人民共和国国家环境保护标准HJ2512-2012环境标志产品技术要求打印机、传真机及多功能一体机TechnicalrequirementforenvironmentallabelingproductsPrinters,Faxmachines,Multifunctiondevices本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2012-03-30发布2012-06-01实施环境保护部发布 HJ□□□□-201□目次前言........................................................................................................................................................31适用范围....................................................................................................................................................42规范性引用文件........................................................................................................................................43术语和定义................................................................................................................................................44基本要求....................................................................................................................................................55技术内容....................................................................................................................................................56检验方法....................................................................................................................................................9附录A（规范性附录）“产品环境设计”要求.....................................................................................10附录B（规范性附录）塑料零件中禁用的邻苯二甲酸酯.................................................................13附录C（规范性附录）限制使用的多环芳烃（PAHs）...................................................................14附录D（资料性附录）二氧化碳排放量计算方法..............................................................................24附录E（规范性附录）TVOC、苯和苯乙烯的检验程序....................................................................15附录F（规范性附录）臭氧的检验程序...............................................................................................19附录G（规范性附录）粉尘的检验程序..............................................................................................212 HJ□□□□-201□前言为贯彻《中华人民共和国环境保护法》，减少打印机、传真机及多功能一体机产品在生产和使用过程中对环境和人体健康影响，保护环境，制定本标准。本标准对打印机、传真机及多功能一体机产品能耗、噪声、有毒有害物质限量、环境设计、生产过程、回收与再利用和说明书等提出了要求。本标准参照德国环境标志基础授予标准（BasicCriteriaforAwardoftheEnvironmentalLabel）《附带打印功能的办公设备（打印机、复印机、多功能设备）》（OfficeEquipmentwithPrintingFunction（Printers,Copiers,MultifunctionDevices））（RAL-UZ122,2009），及日本环境协会环境标志事务局“生态标志种类NO.122”《打印机Version2.22010》对《环境标志产品认证技术要求打印机、传真机及多功能一体机》（HJ/T302－2006）进行了修订。本标准与HJ/T302－2006相比主要变化如下：——增加了打印机、传真机等的定义；——修改了环境设计的要求；——修改了污染物排放的要求；——修改了有毒有害物质使用的要求；——修改了产品能耗的规定；——增加了产品二氧化碳排放量的要求；——增加了对适配器能耗的要求；——增加了双面打印装置的要求；——增加了对耗材的要求——修改了产品使用过程噪声的要求；——修改了标准的附录。本标准适用于中国环境标志产品认证和中国环境标志低碳产品认证。本标准由环境保护部科技标准司组织制订。本标准主要起草单位：中日友好环境保护中心、国家办公设备及耗材质量监督检验中心。本标准环境保护部2012年3月30日批准。本标准自2012年6月1日起实施。本标准由环境保护部解释。本标准所代替标准的历次版本发布情况为：——HBC36－2005、HJ/T302－2006。3 HJ□□□□-201□环境标志产品技术要求打印机、传真机及多功能一体机1适用范围本标准规定了打印机、传真机及多功能一体机环境标志产品的术语和定义、基本要求、技术内容和检验方法。本标准适用于在220V，50Hz电网供电下正常工作的，标准幅面的打印机、传真机和以打印或传真为基本功能的多功能一体机，包括使用针式击打、喷墨、静电成像、热转印、热敏、热升华、固体喷蜡等打印方式的产品。2规范性引用文件本标准内容引用了下列文件中的条款，凡是不注日期的引用文件，其有效版本适用于本标准。GB20943单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值GB25956-2010打印机、传真机能效限制值及能效等级GB/T16288塑料制品的标志GB/T16685-2008信息技术办公设备打印设备吞吐量的测量方法1类和2类打印机GB/T18313-2001声学信息技术设备和通信设备空气噪声的测量GB/T18455包装回收标志GB/T22372单色黑白激光打印机测试版HJ/T238环境标志产品技术要求充电电池HJ570-2010环境标志产品技术要求鼓粉盒HJ573-2010环境标志产品技术要求喷墨盒QB/T2342复印纸ISO/IEC28360:2007信息技术办公设备电子设备中化学品排放率的测定3术语和定义GB25956-2010及下列术语和定义适用于本标准。3.1打印机printers接收来自计算机接口、网络界面或数码设备端口等的信息并输出至纸张等媒介上的图像输出设备。3.2传真机faxmachines4 HJ□□□□-201□一种图像再现设备，其功能是传送或接收图文信息。这类机器必须能够将图像原件的数据通过电信网络传送到同类设备上。3.3多功能一体机multifunctiondevices标配有打印或传真功能，并且还具有复印、扫描、打印及传真中任意1种及1种以上功能的设备。注1,23.6打印/传真速度printing/faxspeed产品每分钟打印/传真A4幅面纸张的页数（单面黑白模式），单位为ppm，本标准使用ν表示。注1：对于连续供纸产品及针式打印机，打印/传真速度取（16×（最大介质宽度（单位：m）×最大打印速度（单位：m/min））的数值。注2：对于只有彩色打印/传真功能的产品，其打印/传真速度为彩色单面模式下的速度。3.7标准幅面standardformat标准幅面指非连续供纸产品其最大媒体介质宽度在210.0mm和356.0mm之间（如A3、A4、B4、信纸等），连续供纸产品其最大媒体介质宽度在210.0mm和406.0mm之间。3.8组件units/componentparts由通过力或形状相互结合的2个以上的零件构成。3.9防护部件defending/caseparts保护设备，使其免受外界环境影响，同时防止用户接触到活动零件、发光零件或高电压零件的部件。3.10再生纸recycledpaper指使用一定比例再生浆制造的纸制品，本标准指使用再生浆含量大于30%的复印纸。4基本要求4.1产品质量、安全性能、电磁兼容性能和污染物控制应符合相应标准的要求。4.2产品生产企业污染物排放应符合国家或地方规定的污染物排放标准的要求。4.3产品生产企业在生产过程中应加强清洁生产。5技术内容5.1产品环境保护设计要求5.1.1产品环境设计应满足附录A的要求。5.1.2外壳、防护部件及电路板的基材不得使用十溴二苯醚（Deca-BDE）及短链氯化石蜡（SCCPs）。5 HJ□□□□-201□5.1.3外壳、防护部件中除紧邻加热以及成像组件的塑料零件外，质量大于25g的塑料零件不得使用含氯、含溴的聚合物，不得添加含有有机氯化合物、有机溴化合物的阻燃剂。5.1.4产品中除电线电缆外,质量大于25g的塑料零件中不得使用附录B中列出的邻苯二甲酸酯作为增塑剂。5.1.5产品零件中不得使用三丁基锡（TBT）和三苯基锡（TPT）。5.1.6产品外壳、各类按键以及外接电源线中苯并（a）芘的总量不得超过20mg/kg，附录C中所列的16项多环芳烃（PAHs）总和不得超过200mg/kg。5.1.7产品中自带的电池应符合HJ/T238的要求。5.1.8产品配套的鼓粉盒应满足HJ570-2010中5.1，5.2，5.3，5.5，5.6，5.7条款的要求。5.1.9产品配套的喷墨盒应满足HJ573-2010中5.1，5.2，5.3，5.5，5.6，5.7条款的要求。5.2产品生产阶段要求5.2.1不得使用氢氟氯化碳（HCFCs）、1,1,1-三氯乙烷（C2H3Cl3），三氯乙烯（C2HCl3）、二氯乙烷（CH3CHCl2），二氯甲烷（CH2Cl2）、三氯甲烷（CHCl3）、四氯化碳（CCl4）、溴丙烷（C3H7Br）等物质作为清洁溶剂。5.2.2零部件组装、连接过程中应采用无铅焊接工艺。5.3产品要求5.3.1有害物质排放要求5.3.1.1电子映像打印方式的产品在使用及待机过程中的粉尘、臭氧、总挥发性有机化合物（TVOC）苯乙烯、苯排放应满足表1的要求。表1电子映像打印方式的产品有害物质排放限值排放限值(mg/h)对象物质黑白打印机彩色打印机粉尘≤4.0≤4.0臭氧≤1.5≤3.0工作中≤10≤18总挥发性体积＞≤2.0≤2.03有机化合0.25m待机中物（TVOC）体积≤≤1.0≤1.030.25m苯乙烯≤1.0≤1.8苯＜0.05＜0.056 HJ□□□□-201□5.3.1.2其他（针式击打、喷墨、热转印、热敏、热升华）打印方式的产品在使用及待机过程中的总挥发性有机化合物（TVOC）的排放不得大于18mg/h。针式击打打印方式的产品在使用中粉尘的排放不得大于4.0mg/h。5.3.2产品在最高打印速度工作（喷墨产品在默认模式下）时产生的噪音应满足表2的要求。表2产品在最高打印速度（ν，ppm）工作时产生的噪音限值注1，2产品类型声功率LWA，dB（A）黑白单色≤59＋0.35×ν彩色≤61＋0.30×ν针式打印机≤70注1：对于串行彩色产品，如果彩色打印/传真速度≤0.5黑白单色打印/传真速度，其声功率级应给予明确并注明，只进行黑白单色打印速度的噪声测量。注2：黑白单色、彩色产品最高噪声限值不得超过75dB（A）。5.3.3能耗要求5.3.3.1打印速度不超过70ppm的产品能耗应满足GB25956-2010中二级能效标准的要求。5.3.3.2打印速度大于70ppm的采用热敏、热升华、电子映像、固体喷蜡、热转印技术和高性能喷墨技术的单色打印机、传真机产品能耗应满足表3要求，其他产品能耗应满足GB25956-2010中最高速度段和操作模式功率限值所规定的二级能效标准的要求。表3单色打印机、传真机典型能耗限值产品类型打印/传真速度（ν）/ppm典型能耗/kWh70＜ν≤82＜0.35×ν－10.3单色打印机、单色传真机ν＞82＜0.70×ν－39.05.3.4适配器的要求5.3.4.1配有适配器的产品，其适配器的平均效率能效限定值应满足表4的要求。表4平均效率能效限定值输出功率标称值（P0）/W最小平均效率输出电压≥6V输出电压＜6V0＜P0＜10.480×P0+0.1400.497×P0+0.0671≤P0＜490.0626×lnP0+0.6220.0750×lnP0+0.56149≤P0≤2500.8700.8605.3.4.2配有适配器的产品，其适配器在空载状态下的能效限定值应满足表5的要求。7 HJ□□□□-201□表5空载状态能效限定值输出功率标称值（P0）/W空载状态下的最大有功功率交流-交流适配器交流-直流适配器1≤P0＜490.50.349≤P0≤2500.50.55.3.5双面打印要求采用静电成像打印方式的双面打印功能配置见表6的要求，使用连续打印纸的产品不适用本项。表6采用静电成像打印方式的打印机及多功能一体机的双面打印功能要求产品类型产品打印速度（ν）/（ppm）双面打印装置要求24＜ν＜45选配单色打印机ν≥45标配19＜ν＜40选配彩色打印机ν≥40标配5.3.6产品可使用再生纸进行打印，纸的性能应满足QB/T2342标准，使用连续打印纸的产品不适用本项。5.4产品包装要求5.4.1不得使用氢氟氯化碳（HCFCs）作为发泡剂。5.4.2包装和包装材料中重金属铅、镉、汞和六价铬的总量不得超过100mg/kg。5.4.3应按照GB/T18455进行标识。5.5产品回收阶段要求企业应建立废弃产品和原设备配套提供的鼓粉盒和墨水盒的回收、再生利用处理系统，提供产品回收、再生利用的相关信息。5.6产品说明的要求产品说明需同产品一起销售，应包括以下内容：a)产品使用保养说明；b)噪声大于63dB（A）的设备应有将设备放置于相对独立的区域的建议；c)产品双面打印装置的信息，或者可选用双面装置的信息；d)推荐使用再生纸的信息；e)在换气不畅的房间中长时间使用或打印大量文件时，建议用户适时换气的说明；f)产品节电模式、待机模式以及只有当产品无任何外接输入电源相连时才能实现零能耗状8 HJ□□□□-201□况的陈述；g)产品回收信息及相应渠道；h)用过的鼓粉盒及喷墨盒等耗材的回收信息。5.7供货保证5.7.1维修保证企业应承诺，在停产后至少5年内，保证提供产品在正常使用范围内可能损坏的备件。5.7.2消耗材料的供应企业应承诺，在产品停产后至少5年内，提供产品的消耗材料。6检验方法6.1技术内容5.3.1条中TVOC、苯和苯乙烯的检验按附录D规定的方法进行；臭氧的检验按附录E规定的方法进行；粉尘的检验按附录F规定的方法进行。6.2技术内容5.3.2的检验按照GB/T18313-2001中6的规定进行，测试时应首先满足以下条件：a)噪声的检验应在产品出厂默认条件下进行，不涉及附加配件；b)单色产品应使用GB/T22372或GB/T18313-2001中单色测试版进行测试，彩色产品应使用ISO/IEC28360:2007彩色测试版进行测试；c)使用产品标称最大用纸幅面的纸张进行测试（热敏产品采用其指定的纸张）；2d)使用克重为60～80g/m的纸张进行测试；e)若使用单台产品进行测试，则应在检测结果中增加3dB(A)后再进行判定。6.3技术内容5.3.3的检验按照GB25956-2010中规定的方法进行，二氧化碳排放量按照附录G进行计算。6.4技术内容5.3.4的检验按照GB20943中规定的方法进行。6.5技术内容中的其他要求通过文件审查结合现场验证的方式来验证。9 HJ□□□□-201□附录A（规范性附录）“产品环境设计”要求分类编号要求对象说明防护部件、底由互不兼容的材料构成的各种座、电气电子1组件可以分开，或通过易于分——组件、鼓粉盒开的辅助部分连接。墨水盒电气电子组件和电气电子零件设备整体、包2——易被找到、能够分开。括灯管“一般的工具”指在市面上能买到以再生利用为目的的解体，仅外壳、底座、3的工具。根据有关标准和法规只能凭一般的工具即可完成。电气电子组件选择特定的连接时不适用。防护部件、底在设计时考虑了解体工具所需4座、电气电子——的着力点及空间。结构组件与连防护部件、底可仅凭最多3种工具卸下用于工具种类由工具类型（例如十字槽）接技5座、电气电子固定组件的螺丝及工具尺寸决定。术组件例，当底切角度大于等于90度时，可同时有多个相同方向的滑入结6一个人即可完成解体。整机合，但未必能被一个人分解。当必须同时分解3个以上的滑入结合时，视为不满足要求。外壳上没有电子元器件。但固7定在外壳上的操作部分，以及防护部件——兼有底座功能的外壳不适用。生产企业应按上述从1到7的8顺序进行了试解体，并记录要整机——点。具有类似功能的塑料零件只使超过25g的防“类似的功能”指“耐撞击性”、9用1种材料。再使用的零件不护部件、底座、“耐磨损性”等功能。材料适用。机械零件的选质量大于25g的塑料外壳应使10外壳——择及用单聚物或者共聚物。标记质量大于25g的塑料外壳所使11用的单聚物或共聚物的种类不外壳——应超过4种，且易于解体。10 HJ□□□□-201□分类编号要求对象说明质量大于25g，且最大平面的表2面积超过200mm的塑料零件应12塑料零件——按照GB/T16288的要求进行标记。对于产品外壳上不易剥离的标签，应使用与粘贴部位相同的13标签——材质或不影响回收利用的材料。不得对塑料外壳部件进行电14外壳——镀。（a）对塑料零件的涂装限于必要最小限度（例制造商名称）。防护部件、鼓激光打标等不属于本项目中提涂装包括涂料层、蒸镀层及印刷。粉盒、墨水盒及的“涂装”。再使用的零件不适用。“不妨碍再利用的涂料”指被涂装的零件材料与涂料具有相溶性，涂料不会妨碍产品材料的再利用。15（b）涂装过程中，应使用不妨“改善涂装作业人员的劳动安全卫碍再利用的涂料。建议改善涂防护部件、鼓生条件”指涂装作业场所的换气通装作业人员的劳动安全卫生条粉盒、墨水盒风、作业人员应着用防护器具等。件及减轻环境负荷。“减轻环境负荷”指为减少向大气中排放VOC，在处理设备的设置、涂装流程布置上下功夫、并使用低VOC排放涂料等。只要满足（a）（b）中任意1项即可。“可再生利用的材料”指可用于生防护部件、底产与初始原料相同的回收材（原料使用了可再生利用的材料及材座、鼓粉盒的防17水平上的活用）。料连接护部件、墨水盒并且，本项目只考察设计意图和目的防护部件标，不考察是否进行了再生利用。“允许”指根据产品的设计要求，允许使用再生塑料作为原材料防护部件、底只要是满足条件的材料，就可以使18的一部分。座、鼓粉盒用。“一部分”指存在相应的塑料零（喷墨打印机不适用）件即可（不必为所有零件）。附表A.1中的零件与材料容易19整机——拆下。依据从15到19，记录了材料外壳、底座、鼓20——的选择情况。粉盒墨水盒11 HJ□□□□-201□编分类要求对象说明号除标准零件（standardparts）外，50%以上的零件可用于该制21整机——造商的同一代、同一性能的其他产品。长期可能并允许存在再制造制造商应允许再使用。其用途可以使用22（reprocessed）模块或再使用整机是维修备件或质量与新品相同的零化零件（不适用于喷墨打印机）。件(Equivalenttonew)。鼓粉盒、墨水23鼓粉盒、墨水盒可被再使用盒、单纯的容器指设计上不应妨碍再使用。除外附表A.1应予以分离处理的成形品、化学品及零件*含PCB的电容*用途类似背光灯用灯管的含汞零件*电池2*面积超过10cm的印刷电路板*鼓粉盒、粉末、色浆、液体墨粉。也包括彩色墨粉。*使用了含溴阻燃剂的塑料零件2*面积超过100cm的液晶显示屏（有时固定于外壳上）*外部的电源线*含有有害物质的电容（高＞25mm、直径＞25mm或体积与此接近）12 HJ□□□□-201□附录B（规范性附录）塑料零件中禁用的邻苯二甲酸酯中文名称英文名称缩写邻苯二甲酸二异壬酯Di-iso-nonylphthalateDINP邻苯二甲酸二正辛酯Di-n-octylphthalateDNOP邻苯二甲酸二（2-乙基己基）酯Di-（2-ethylhexy）-phthalateDEHP邻苯二甲酸二异癸酯Di-isodecylphthalateDIDP邻苯二甲酸丁基苄基酯ButylbenzylphthalateBBP邻苯二甲酸二丁酯DibutylphthalateDBP13 HJ□□□□-201□附录C（规范性附录）限制使用的多环芳烃（PAHs）中文名称英文名称缩写萘NaphthaleneNap苊烯AcenaphthyleneAcPy苊AcenaphtheneAcp芴FluoreneFlu菲PhenanthrenePA蒽AnthraceneAnt荧蒽FluorantheneFL芘PyrenePyr1,2-苯并菲ChryseneCHR苯并（a）蒽Benzo[a]anthracenBaA苯并（b）荧蒽Benzo[b]fluorantheneBbF苯并（k）荧蒽Benzo[k]fluorantheneBkF苯并（a）芘Benzo[a]pyreneBaP二苯并（a,h）蒽Dibenzo[a,h]anthranceneDBA茚并（1,2,3-cd）芘Indeno[1,2,3-cd]pyreneIND苯并（g,h,i）苝（二萘嵌苯）Benzo[g,h,i]peryleneBghiP14 HJ□□□□-201□附录D（规范性附录）总挥发性有机化合物、苯和苯乙烯的检验程序D.1适用范围本方法适用于打印机、传真机及多功能一体机在工作状态下进行TVOC、苯和苯乙烯排放率的检验。D.2方法原理选择合适的吸附剂（TenaxTA），用吸附管采集一定体积的空气样品，空气流中的挥发性有机化合物保留在吸附管中。采样后，将吸附管加热，解析挥发性有机化合物，待测样品随惰性载气进入毛细管气相色谱仪。用保留时间定性，峰面积定量。D.3检验条件D.3.1试验箱应符合下列条件：a)温度：23℃±2℃；b)相对湿度：50％±5％；3c)空气交换速率：试验箱体积≤5m：（1≤n≤5）±5%；3试验箱体积＞5m：（1≤n≤2）±5%；-1d)试验箱空白值：当空气交换速率n＝1h时的空白值应满足以下要求：-3单独物质＜2μg／m-3TVOC＜20μg／me)试验箱流速：0.1～0.3m/s；f)试验箱体积:0.01＜VEUT/VK＜0.25VEUT：试验样品的体积VK：试验箱的体积D.3.2仪器设备a)气相色谱仪（GC）或气质联用仪（GCMS）；b)热解吸分析仪；c)大气采样器；d)色度计；e)功率计。D.3.3测试版a)黑白针式产品使用GB/T16685-2008测试版A，A4幅面；或ISO/IEC28360:2007的黑色测试版，A4幅面；15 HJ□□□□-201□b)黑白喷墨产品使用GB/T16685-2008图形测试版或ISO/IEC28360:2007的黑色测试版，A4幅面；c)黑白激光产品使用GB/T22372-2008或ISO/IEC28360:2007中的黑色测试版；d)彩色产品采用ISO/IEC28360:2007的彩色测试版。注1D.3.4试验用纸张2使用A4幅面60～80g/m普通复印纸。注1：针式打印机使用产品标称最大用纸幅面的纸张。D.3.5产品设置a)速度选用产品出厂的默认值；b)产品的工作状态应设置为打印状态,没有打印功能的产品设置为复印状态。当传真机不具有复印功能时，则工作任务应通过电话线路传送执行。D.3.6产品及消耗材料的放置产品及其使用的消耗材料应在测试前一天放入试验箱内。D.4检验方法注2D.4.1准备阶段（待机中）采样按下列步骤进行：a)将采样管同大气采样器连接，采样器设置流量为0.1～0.2L/min；-1b）试验箱空气交换速率设置为n＝1h；c）接通产品电源开关,40分钟进行20min的TVOC采样。采样结束后，立即将采样管两端密封。注2：采样前后应用流量计校准大气采样器的流量并记录，流量误差小于5%。D.4.2打印和打印后阶段的采样按下列步骤进行：a)更换采样管并同大气采样器连接，采样器设置流量不变；-13-13b)空气交换速率设定为n＝1～5h（体积≤5m）或n＝1～2h（体积＞5m）；注3,4c)根据产品类别使用规定的测试版作原稿进行打印，应连续工作10min以上；注3：对于不能连续工作10min以上的产品，应选用最大的连续工作时间进行打印。注4：在测试过程中，应使用功率计对产品的运行状态进行监控。d)继续采样至一次空气交换完成后结束。采样结束后，立即将采样管两端密封；e)抽取彩色印品，用色度计测试其颜色值L、a、b，并记录。D.4.3样品分析用热解析仪＋气相色谱仪（GC）或气质联用仪（GCMS）对样品进行分析。D.5结果计算D.5.1准备阶段（待机中）VOC排放率的计算16 HJ□□□□-201□VOC准备阶段（待机中）的排放率（背景值）根据采集20min样品浓度进行计算，使用公式：mSERB=CB×nB×VC=VOC−B(D1)BVp式中：SERB——准备阶段（待机中）VOC排放率，μg/h；3CB——准备阶段（待机中）VOC浓度，μg/m；-1nB——准备阶段（待机中）采样的空气交换率，h；3V——试验箱的体积，m；mVOC-B——准备阶段（待机中）VOC采样质量，μg；3VP——准备阶段（待机中）VOC采样体积，m。D.5.2打印和打印后阶段的VOC排放率的计算打印和打印后阶段的VOC排放率计算公式：mVOCDN2×n×V×t−SER×n×tDNGBDNGVpSER=（D2）DNn×t−e−nDN×(tG−tD)+e−nDN×tGDND式中：SERDN——打印和打印后阶段的VOC排放率，μg/h；mvoc——打印和打印后阶段的VOC分析后的质量，μg；DN3VP——打印和打印后阶段的采样体积，m。-1nDN——打印和打印后阶段的空气交换率，h；3V——试验箱的体积，m；tG——打印和打印后阶段全部的取样时间，h；SERB——准备阶段（待机中）VOC排放率，μg/h；tD——打印阶段的工作时间，h。D.5.3未识别VOC排放率的计算用甲苯的响应系数计算未识别的VOC的浓度值，准备阶段（待机中）的排放率按公式（D1）计算，打印和打印后阶段的排放率按公式（D2）计算。D.5.4TVOC排放率的计算D.5.4.1TVOC排放率包括保留时间介于正己烷到正十六烷之间的全部物质（包括已知和未知）的总和（SERDN＋SERB）。但排放率小于下列数值的物质除外：3体积≤5m的试验箱：SERB0.005mg/h,SERDN0.05mg/h。17 HJ□□□□-201□3体积＞5m的试验箱：SERB0.02mg/h,SERDN0.2mg/h。D.5.4.2苯的排放率的计算采用VOC测量中苯的浓度值，准备阶段的排放率按公式（D1）计算，打印和打印后阶段的排放率按公式（D2）计算。D.5.4.3苯乙烯的排放率的计算采用VOC测量中苯乙烯的浓度值，准备阶段的排放率按公式（D1）计算，打印和打印后阶段的排放率按公式（D2）计算。18 HJ□□□□-201□附录E（规范性附录）臭氧的检验程序E.1适用范围本方法适用于打印机、传真机及多功能一体机在工作状态下进行臭氧的检验。E.2方法原理当空气样品以恒定的流速进入仪器的气路系统，样品空气交替地或直接进入吸收池或经过臭氧涤去器再进入吸收池，臭氧对254nm波长的紫外光有特征吸收。每经过1个循环周期，仪器的微处理系统根据朗伯-比耳定律求出臭氧的浓度。E.3检验条件E.3.1试验箱应符合下列条件：a)温度：23℃±2℃；b)相对湿度：50％±5％；3c)空气交换速率：试验箱体积≤5m：（1≤n≤5）±5%；3试验箱体积＞5m：（1≤n≤2）±5%；-13d)试验箱空白值：当空气交换速率n＝1h时的臭氧半衰期应＞10min，臭氧浓度＜4µg/m；e)试验箱流速：0.1～0.3m/s；f)试验箱体积：0.01＜VEUT/VK＜0.25。VEUT：试验样品的体积VK：试验箱的体积E.3.2仪器设备a)紫外光度法臭氧分析仪；b)大气压表。E.3.3测试版a)黑白激光产品使用GB/T22372-2008或ISO/IEC28360:2007中的黑色样张；b)彩色激光产品采用ISO/IEC28360:2007的彩色样张。E.3.4试验用纸张2使用A4幅面60～80g/m普通复印纸。E.3.5产品设置a)速度选用产品出厂的默认值；b)产品的工作状态应设置为打印状态，没有打印功能的产品设置为复印状态。E.3.6产品及消耗材料的放置产品及其使用的消耗材料应在测试前一天放入测试室内。19 HJ□□□□-201□E.4检验方法E.4.1采样时机臭氧的采样从打印阶段开始，并持续到打印后阶段。E.4.2检验步骤试验按下列步骤进行：a)连接采样管线并接通臭氧测试仪；-13-13b)空气交换速率设定为n＝1～5h（体积≤5m）或n＝1～2h（体积＞5m）；注1c)使用规定的测试版作原稿进行打印，应连续工作10min以上；注1：对于不能连续工作10min的产品，应选用最大的连续工作时间进行打印工作。E.5臭氧排放率的计算臭氧的排放率可以用公式（E1）计算："ln2Cmax×k×V×P"SER=k=(E1)u"T×RH式中：SERu——臭氧的的排放率，μg/min；3Cmax——打印阶段和采样结束后最初10min的最大臭氧浓度值，μg/m；-1k’——比例因数，min；3V——测试室的体积，m；P——空气压，Pa；T——绝对温度，K；R——空气常数，Pa/K（臭氧339.8Pa/K）；H’——测试条件下的臭氧半衰期，min。20 HJ□□□□-201□附录F（规范性附录）粉尘的检验程序F.1适用范围本方法适用于打印机、传真机及多功能一体机在工作状态下进行粉尘的检验。F.2方法原理利用粉尘采样器对测试室内的空气进行取样，测量通过过滤器的空气体积，根据采样前后过滤器的绝对重量和喷射比率，计算出粉尘的浓度和排放率。F.3检验条件F.3.1试验箱应符合下列条件：a)温度：23℃±2℃；b)相对湿度：50％±5％；3c)空气交换速率：试验箱体积≤5m：（1≤n≤5）±5%；3试验箱体积＞5m：（1≤n≤2）±5%；-13d)试验箱空白值：当空气交换速率n＝1h时，粉尘的空白值应＜10µg/m。e)试验箱流速：0.1～0.3m/s；f)试验箱体积:0.01＜VEUT/VK＜0.25。VEUT：试验样品的体积VK：试验箱的体积F.3.2仪器a）恒流量粉尘采样器（玻璃纤维过滤器）；b）精密电子分析天平。F.3.3测试版a)黑白针式产品使用GB/T16685-2008样张A，A4幅面；或ISO/IEC28360:2007的黑色样张，A4幅面；b)黑白激光产品使用GB/T22372-2008或ISO/IEC28360:2007中的黑色样张；c)彩色产品采用ISO/IEC28360:2007的彩色样张。F.3.4试验用纸张2注1使用A4幅面60～80g/m普通复印纸。注1：针式打印机使用产品标称最大用纸幅面的纸张。F.3.5产品设置a)速度选用产品出厂的默认值；b)产品的工作状态应设置为打印状态,没有打印功能的产品设置为复印状态。21 HJ□□□□-201□F.3.6采样条件a)采样点：测试室中心位置；b)取样体积速率：≤80％测试室的空气交换速率。F.3.7产品及消耗材料的放置产品及其使用的消耗材料应在测试前一天放入试验箱内。F.4检验方法F.4.1过滤器的称量使用电子天平称量并记录两个过滤器的质量，其中一个过滤器作为参照过滤器保存。F.4.2采样时机粉尘的采样从打印阶段开始，直至完成四次空气交换后结束。F.4.3检验步骤F.4.3.1样品称量使用电子天平分别称量参照过滤器的质量和采样后过滤器的质量。F.4.3.2按下列步骤进行：a)接通粉尘采样器，进行参数设定；-13-13b)空气交换速率设定为n＝1～5h（体积≤5m）或n＝1～2h（体积＞5m）；注2c)设定产品打印参数，使用规定的测试版作原稿进行打印工作10min以上。注2：对于不能连续工作10min的产品，应选用最大的连续工作时间进行打印工作。F.4.3.3样品湿度修正采样的过滤器（湿度修正）中的绝对粉尘质量的确定MSt=（mMF-gross－mMF-tare）＋（mRF-1－mRF-2）（F1）式中：mSt——称取的粉尘质量（湿度修正后的），μg；mMF-gross——粉尘采样之后指定条件下的测量的过滤器的质量，μg；mMF-tare——粉尘采样之前指定条件下的测量的过滤器的质量，μg；mRF-1——粉尘采样之前指定条件下与参与测量的过滤器同时称量的参照过滤器的质量，μg；mRF-2——粉尘取样之后指定条件下与参与测量的过滤器同时称量的参照过滤器的质量，μg。F.5粉尘浓度和排放率的计算m×n×V×tmstGstSERust=C=(F2）stV×tVPDp式中：SERust——粉尘排放率，μg/h；mst——称取的粉尘质量（湿度修正后的），μg；22 HJ□□□□-201□-1n——空气交换速率，h；3V——测试室的体积，m；tG——取样的全部时间，h；tD——全部的打印或复印时间，h；3CSt——测试室的粉尘浓度，μg/m；3VP——通过玻璃纤维滤纸的体积，m。23 HJ□□□□-201□附录G（资料性附录）二氧化碳排放量计算方法G.1电力二氧化碳转化系数计算方法电力二氧化碳转化系数（EF）是参照国家发展和改革委员会发布的《关于公布2009年中国区域电网基准线排放因子的公告》中的2007年电力系统中所有电厂的上网电量、燃料排放CO2量和《2009年中国统计年鉴》中的2007年全国总发电量和火力发电量等基础数据，计算得出的。转化思路如下：（1）由《关于公布2009年中国区域电网基准线排放因子的公告》中得到各区域电网火力发电量和CO2排放量，数据见表G.1：表G.1区域电网火力发电量和CO2排放量区域火力发电量/MWhCO2排放量/t华北区域电网776,346,330754,731,124东北区域电网202,542,560219,122,791华东区域电网635,331,510535,305,699华中区域电网377,233,680415,974,066西北区域电网178,920,940180,940,805南方区域电网358,850,130347,695,831海南省电网9,244,5307,365,050根据全国电网的火力发电量和CO2排放量得到全国电网的火电电力二氧化碳转化系数，按公式G1计算：∑EQareay,EF=（G1）y∑EGareay,式中：EFy——第y年全国电网火电电力二氧化碳转化系数，t/MWh；EQarea,y——区域电网电力系统第y年排放的二氧化碳总量，t；EGarea,y——区域电网电力系统第y年火力发电量（不包括低成本/必须运行电厂/机组），MWh；y——数据的年份。（2）本标准将除火力发电之外的其他能源形式发电的二氧化碳排放量假设为零，然后根据全国火电电力二氧化碳转化系数和《2009年中国统计年鉴》的关于2007年全国总发电量（32815.5亿千瓦24 HJ□□□□-201□时）和火力发电量(27229.3亿千瓦时)，得到全国电力二氧化碳转化系数，按公式G2计算：EF×EG"yyEF=（G2）y"EGy’式中：EFy——第y年全国电力二氧化碳转化系数，t/MWh；EFy——第y年全国火电电力二氧化碳转化系数，t/MWh；EGy——电力系统第y年火力发电量（不包括低成本/必须运行电厂/机组），MWh；’EGy——电力系统第y年总发电量，MWh；y——数据的年份。计算结果：EF’2007=0.8045t/MWh=0.8045kg/kWh。G.2二氧化碳排放量计算方法G.2.1标准幅面采用热敏、热升华、电子映像、固体喷蜡、热转印技术和高性能喷墨技术的产品的计算。由耗电量值与电力二氧化碳转化系数相乘，得到二氧化碳排放量指标，按公式G3计算："M=EF×Q（G3）2007式中：M——标准幅面采用热敏、热升华、电子映像、固体喷蜡、热转印技术和高性能喷墨技术的产品在GB25956-2010附录A中所规定的测试方法下，每周的二氧化碳排放量的二氧化碳排放量，kg；‘EF2007——2007年全国电力二氧化碳转化系数，kg/kWh；Q——典型能耗，kWh。根据上述公式，计算得到产品二氧化碳排放量要求。G.2.2标准幅面采用喷墨或针式击打技术的产品睡眠状态下的二氧化碳排放率的计算。由功率与电力二氧化碳转化系数相乘，得到二氧化碳排放率，按公式G4计算：‘M=EF2007×P（G4）式中：M——标准幅面采用喷墨或针式击打技术的产品按照GB25956-2010所规定的测试方法下，睡眠状态下的二氧化碳排放率，g/h；‘EF2007——2007年全国电力二氧化碳转化系数，kg/kWh；P——操作模式功率，W。根据上述公式，计算得到产品二氧化碳排放率要求。国家发改委公布的中国区域电网基准线排放因子和国家统计局公布的全国总发电量和火力发电量数据每年都会对中国区域电网基准线排放因子进行更新，因此，中国环境标志低碳产品标准使用25 HJ□□□□-201□的电力二氧化碳转化系数也需要根据其公布的最新数据，计算出最新的中国电力二氧化碳转化系数。二氧化碳排放量的判定是以能耗指标是否达标为依据的，在实际检测过程中能耗指标达到要求即认为二氧化碳排放量也符合要求。26'
