自动喷水灭火系统设计规范gbj 84-85 69页

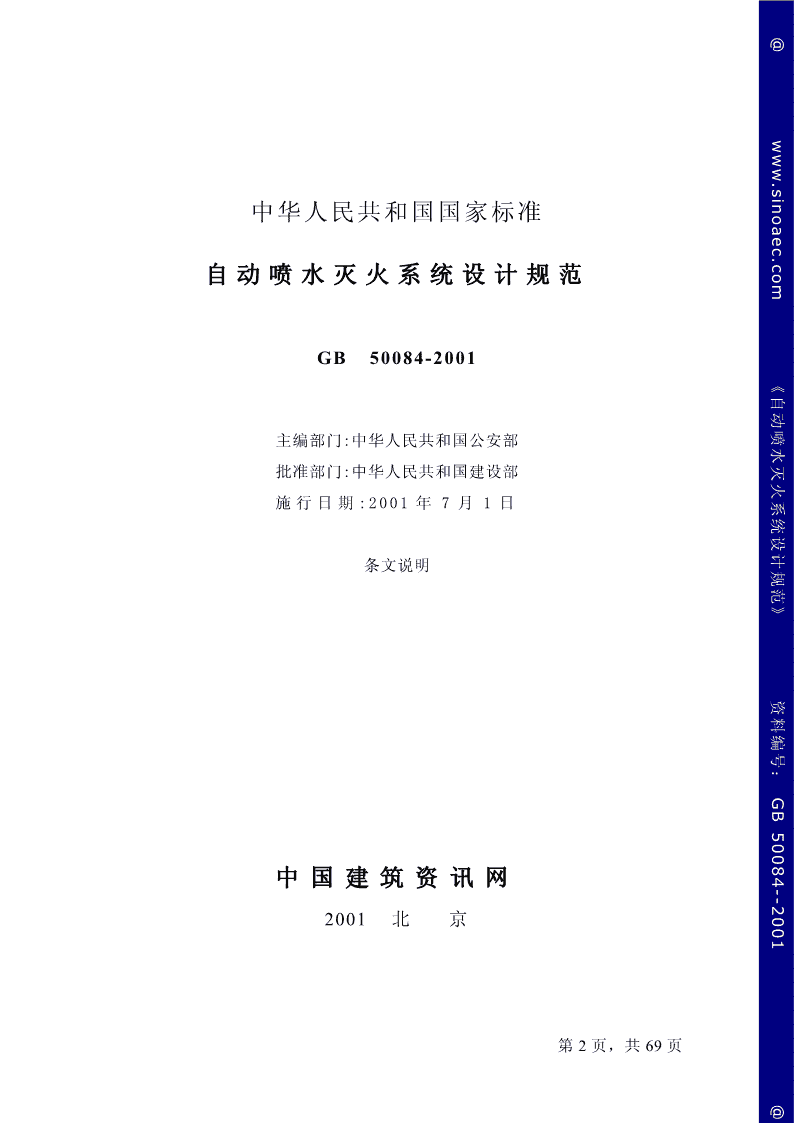

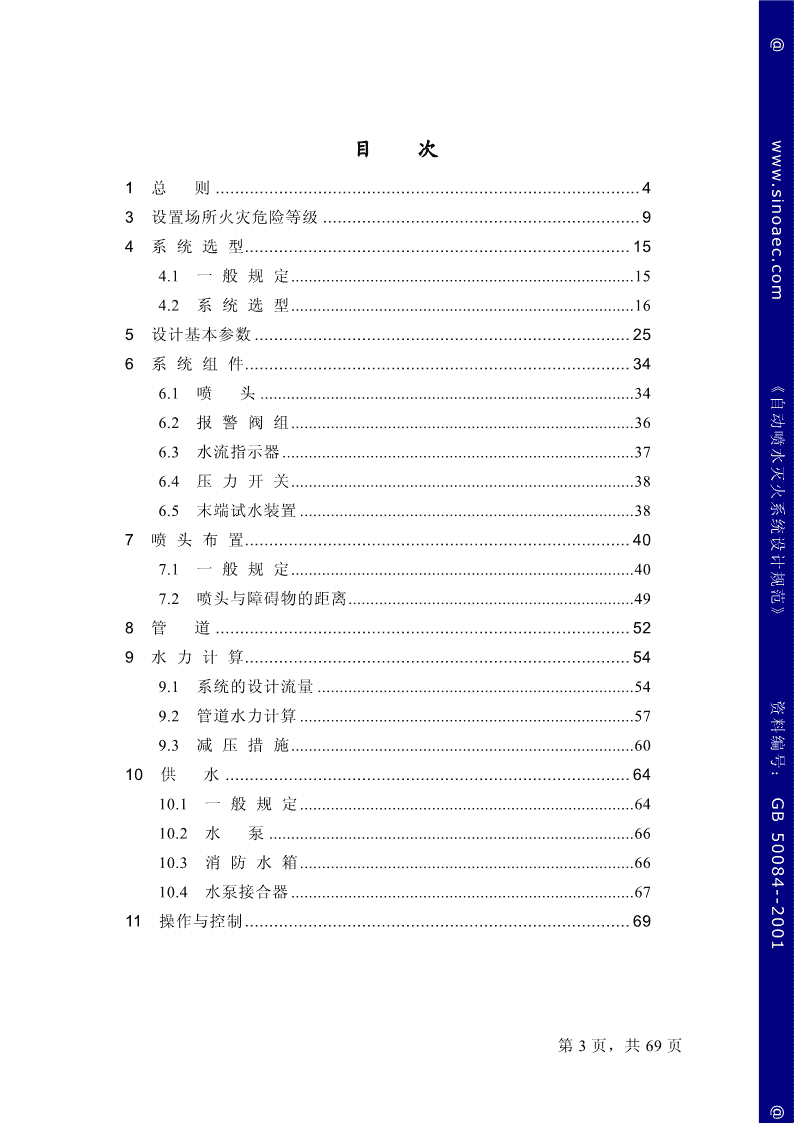

@www.sinoaec.comUDC中华人民共和国国家标准PGB50084—2001自动喷水灭火系统设计规范Codeofdesignforsprinklersystems《自动喷水灭火系统设计规范》资料编号：GB50084--2001@2001—04—05发布2001—07—01实施国家质量技术监督局联合发布中华人民共和国建设部第1页，共69页\n@www.sinoaec.com中华人民共和国国家标准自动喷水灭火系统设计规范GB50084-2001《自动喷水主编部门:中华人民共和国公安部灭批准部门:中华人民共和国建设部火系统设计规范施行日期:2001年7月1日条文说明》资料编号：GB50084--2001@中国建筑资讯网2001北京第2页，共69页\n@www.sinoaec.com目次1总则.......................................................................................43设置场所火灾危险等级.................................................................94系统选型...............................................................................154.1一般规定..............................................................................154.2系统选型..............................................................................165设计基本参数.............................................................................256系统组件...............................................................................34《6.1喷头.....................................................................................34自动喷水6.2报警阀组..............................................................................366.3水流指示器................................................................................37灭6.4压力开关..............................................................................38火系统设计规范6.5末端试水装置............................................................................387喷头布置...............................................................................407.1一般规定..............................................................................407.2喷头与障碍物的距离.................................................................49》8管道.....................................................................................529水力计算...............................................................................549.1系统的设计流量........................................................................54资料编号9.2管道水力计算............................................................................579.3减压措施..............................................................................60：10供水...................................................................................64GB50084--2001@10.1一般规定............................................................................6410.2水泵...................................................................................6610.3消防水箱............................................................................6610.4水泵接合器..............................................................................6711操作与控制...............................................................................69第3页，共69页\n@www.sinoaec.com1总则1.0.1本条是对原《自动喷水灭火系统设计》规范(GBJ84-85，以下简称原规范)第1.0.1条的部分修改。本条主要说明制订本规范的意义和目的:为了正确合理地设计自动喷水灭火系统，使之充分发挥保护人身和财产安全的作用。自动喷水灭火系统，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统。国内外应用实践证明:该系统具有安全可靠、经济实用、灭火成功率高等优点。国外应用自动喷水灭火系统已有一百多年的历史。在这长达一个多世纪的时间《内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用，有过许许自动喷水多多成功和失败的教训。在总结经验的基础上，制订了本国的自动喷水灭火系统设计安装规范或标准，而且进行了一次又一次的修订(如英国的《自动喷水灭火系统安灭装规则》、美国《自动喷水灭火系统安装标准》)等。自动喷水灭火系统不仅已经在高火系统设计规范层建筑、公共建筑、工业厂房和仓库中推广应用，而且发达国家已在住宅建筑中开始安装使用。在建筑防火设计中推广应用自动喷水灭火系统，获得了巨大的社会与经济效益。表1为美国1965年统计资料，数据表明:早在技术远不如目前发达的1925～1964年》间，在安装喷淋灭火系统的建筑物中，共发生火灾75290次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46%。表1自动喷水灭火系统灭火成功率统计表资料编号灭火成功灭火不成功累计数次数％次数％次数％学校20491.9188.12220.3公共建筑25995.6124.42710.36：GB50084--2001@办公建筑40397.1122.94150.6住宅94395.5434.49861.3公共集会场所132196.6473.413681.8仓库295789.933410.132914.4百货小卖市场564297.11672.958097.7工业厂房6038395.621563.46253983.0其他30778.98221.13890.51合计7241996.228713.875290100.0注：本表根据NFPA“FireJournal”VOL59.No.4—Julyl965编制。第4页，共69页\n@www.sinoaec.com美国纽约对1969～1978年10年中1648起高层建筑喷淋灭火案例的统计表明，灭控火成功率为高层办公楼98.4%，其他高层建筑97.7%。又如澳大利亚和新西兰，从1886年到1968年的几十年中，安装这一灭火系统的建筑物，共发生火灾5734次，灭火成功率达99.8%。有些国家和地区，近几年安装这一灭火系统的，有的灭火成功率达100%。国外安装自动喷水灭火系统的建筑物，将在投保时享受一定的优惠条件，一般在该系统安装后的几年时间内，因优惠而少缴的保险费就够安装系统的费用了。一般在一年半到三年的时间内，就可以抵消建设资金。推广应用自动喷水灭火系统，不仅可从减少火灾损失中受益，而且可减少消防总开支。如美国加利福尼亚州的费雷斯诺城，在市区制定的建筑条例中，要求在非《自动喷水居住区安装自动喷水灭火系统，结果使这个城市的火灾损失大大减小，从1955年到1975年的20年间，非居住区火灾损失从占该市火灾总损失的61.6%，降低到43.5%。20世纪30年代我国开始应用自动喷水灭火系统，至今已有70年的历史。首先灭火系统设计规范在外国人开办的纺织厂、烟厂以及高层民用建筑中应用。如上海第十七毛纺厂，是1926年由英国人所建，在厂房、库房和办公室装设了自动喷水灭火系统。1979年，该厂从日本和联邦德国引进生产设备，在新建的厂房也设计安装了国产的湿式系统。又如上海国际饭店是1934年建成投入使用的。该建筑中所有客房、厨房、餐厅、走道、电梯间等部位均装设了喷头，并扑灭过数起初期火灾。50年代，苏联援建的一》些纺织厂和我国自行设计的一些工厂中，也装设了自动喷水灭火系统。1956年兴建的上海乒乓球厂，我国自行设计安装了自动喷水灭火系统，并于1978年10月成功地扑救了由于赛璐珞丝缠绕马达引起的火灾。又如1958年建的厦门纺织厂，至80资料编号年代曾四次发生火灾，均成功地将火扑灭。时至今日，该系统已经成为国际上公认的最为有效的自动扑救室内火灾的消防设施，在我国的应用范围和使用量也在不断：扩展与增长。GB50084--2001@原规范自1985年颁布执行以来，对指导系统的设计，发挥了积极、良好的作用。十几年来，国民经济持续快速发展，新技术不断涌现，使该规范面临着不断适应新情况、解决新问题、推广新技术的社会需求。此次修订该规范的目的，是为了总结十几年来自动喷水灭火系统技术发展和工程设计积累的宝贵经验，推广科技成果，借鉴发达国家先进技术，使之更加充实与完善。1.0.2本条是对原规范第1.0.3条的修改，规定了本规范的适用与不适用范围。新建、扩建及改建的民用与工业建筑，当设置自动喷水灭火系统时，均要求按本规范的规第5页，共69页\n@www.sinoaec.com定设计，但火药、炸药、弹药、火工品工厂，以及核电站、飞机库等性质上超出常规的特殊建筑，属于本规范的不适用范围。上述各类性质特殊的建筑设计自动喷水灭火系统时，按其所属行业的规范设计。1.0.3本条是对原规范第1.0.2条的修改。要求按本规范设计自动喷水灭火系统时，必须同时遵循国家基本建设和消防工作的有关法律法规、方针政策，并在设计中密切结合保护对象的使用功能、内部物品燃烧时的发热发烟规律，以及建筑物内部空间条件对火灾热烟气流流动规律的影响，做到使系统的设计，既能为保证安全而可靠地启动操作，又要力求技术上的先进性和经济上的合理性。自动喷水灭火系统的类型较多，基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。用量最多的是湿式系统。在已安装的自动喷水灭火系《自动喷水统中，有70%以上为湿式系统。湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组，以及管道和供水设施等组成，并且管道内始终充满有压水。湿式系统必须安装在全年不结冰及不会出现灭火系统设计规范过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。干式自动喷水灭火系统，处于戒备状态时配水管道内充有压气体，因此使用场所不受环境温度的限制。与湿式系统的区别在于采用干式报警阀组，并设置保持配水管道内气压的充气设施。该系统适用于有冰冻危险与环境温度有可能超过70℃、使管道内的充水汽化升压的场所。》干式系统的缺点是:发生火灾时，配水管道必须经过排气充水过程，因此推迟了开始喷水的时间，对于可能发生蔓延速度较快火灾的场所，不适合采用此种系统。预作用系统采用预作用报警阀组，并由火灾自动报警系统启动。系统的配水管资料编号道内平时不充水，发生火灾时，由比闭式喷头更灵敏的火灾报警系统联动雨淋阀和供水泵，在闭式喷头开放前完成管道充水过程，转换为湿式系统，使喷头能在开放：后立即喷水。预作用系统既兼有湿式、干式系统的优点，又避免了湿式、干式系统GB50084--2001@的缺点，在不允许出现误喷或管道漏水的重要场所，可替代湿式系统使用；在低温或高温场所中替代干式系统使用，可避免喷头开启后延迟喷水的缺点。雨淋系统的特点，是采用开式洒水喷头和雨淋报警阀组，并由火灾报警系统或传动管联动雨淋阀和供水泵，使与雨淋阀连接的开式喷头同时喷水。雨淋系统应安装在发生火灾时火势发展迅猛、蔓延迅速的场所，如舞台等。水幕系统用于挡烟阻火和冷却分隔物。系统组成的特点是采用开式洒水喷头或水幕喷头，控制供水通断的阀门，可根据防火需要采用雨淋报警阀组或人工操作的第6页，共69页\n@www.sinoaec.com通用阀门，小型水幕可用感温雨淋阀控制。水幕系统包括防火分隔水幕和防护冷却水幕两种类型。利用密集喷洒形成的水墙或水帘阻火挡烟、起防火分隔作用的，为防火分隔水幕；防护冷却水幕则利用水的冷却作用，配合防火卷帘等分隔物进行防火分隔。自动喷水灭火系统的一百多年历史，一直在不断研究开发新技术、新设备与新材料，并获得持续发展和水平的不断提高。改革开放以来，我国建筑业迅速发展，兴建了一大批高层建筑、大空间建筑及地下建筑等内部空间条件复杂和功能多样的建筑物，使系统的设计不断遇到新情况、新问题。只有积极合理地吸收新技术、新设备与新材料，才能使系统的设计技术适应社会进步与发展的需求。系统采用的新技术、新设备与新材料，不仅要具备足够的成熟程度，同时还要符合可靠适用、经《自动喷水济合理，并与系统相配套、与规范合理衔接等条件，以避免出现偏差或错误。表2英、美、日、苏、德等国常用的系统类型国家常用的系统类型湿式系统、干式系统、干湿式系统、尾端干湿式或尾端干式系统、预作用系统、雨灭英国火系统设计规范淋系统等湿式系统、干式系统、预作用系统、干式—预作用联合系统、闭路循环系统(与非消美国防用水设施连接，平时利用共用管道供给采暖或冷却用水，水不排出，循环使用)、防冻系统(用防冻液充满系统管网，火灾时，防冻液喷出后，随即喷水)、雨淋系统等湿式系统、干式系统、预作用系统、干式—预作用联合系统、雨淋系统、限量供水日本系统(由高压水罐供水的湿式系统)等》德国湿式系统、干式系统、干湿式系统、预作用系统等原苏联湿式系统、干式系统、干湿式系统、雨淋系统、水幕系统等1.0.4新增条文。本条对自动喷水灭火系统采用的组件提出了要求。系统组件属消资料编号防专用产品，质量把关至关重要，因此要求设计中采用符合现行的国家或行业标准，并经过国家固定灭火系统质量监督检验测试中心检测合格的产品。未经检测或检测：不合格的不能采用。GB50084--2001@1.0.5新增条文。经过改建后变更使用功能的建筑，当其重要性、房间的空间条件、内部容纳物品的性质或数量及人员密集程度发生较大变化时，要求根据改造后建筑的功能和条件，按本规范对原来已有的系统进行校核。当发现原有系统已经不再适用改造后建筑时，要求按本规范和改造后建筑的条件重新设计。1.0.6原规范第1.0.4条。本规范属于强制性国家标准。本规范的制订，将针对建筑物的具体条件和防火要求，提出合理设计自动喷水灭火系统的有关规定。另外，设置自动喷水灭火系统的场所，还要求同时执行现行国家标准《建筑设计防火规范》第7页，共69页\n@www.sinoaec.comGBJ16-87(1997年版)、《高层民用建筑设计防火规范》GB50045-95、《汽车库、修车库、停车场设计防火规范》GB50067-97、《人民防空工程设计防火规范》GBJ98-87等规范的相关规定。《自动喷水灭火系统设计规范》资料编号：GB50084--2001@第8页，共69页\n@www.sinoaec.com3设置场所火灾危险等级3.0.1、3.0.2原规范第2.0.1条的修改。根据火灾荷载(由可燃物的性质、数量及分布状况决定)、室内空间条件(面积、高度)、人员密集程度、采用自动喷水灭火系统扑救初期火灾的难易程度，以及疏散及外部增援条件等因素，划分设置场所的火灾危险等级。建筑物内存在物品的性质、数量，以及其结构的疏密、包装和分布状况，将决定火灾荷载及发生火灾时的燃烧速度与放热量，是划分自动喷水灭火系统设置场所火灾危险等级的重要依据。《1可燃物性质对燃烧速度的影响因素，包括制造材料的燃烧性能、制造结构的自动喷水疏密程度，以及堆积摆放的形式等。不同性质的可燃物，火灾时表现的燃烧性能及扑救难度不同，例如纸制品和发泡塑料制品，就具有不同的燃烧性能，造纸及纸制灭品厂被划归中危险级，发泡塑料及制品按固体易燃物品被划归严重危险级。火灾荷火系统设计规范载大，燃烧时蔓延速度快、放热量大、有害气体生成量大的保护对象，需要设置反应速度快、喷水强度大，以及作用面积大的系统。火灾荷载的大小，对确定设置场所火灾危险等级，是十分重要的依据。表3给出了不同火灾荷载密度情况下的火灾放热量数据。火灾荷载密度，是指单位面积占有的可燃物相当于木材的数量，是衡》量可燃物密度的指标。2物品的摆放形式，包括密集程度及堆积高度，是划分设置场所火灾危险等级的另一个重要依据。松散堆放的可燃物，因与空气的接触面积大，燃烧时的供氧条资料编号件比紧密堆放要好，所以燃烧速度快，放热速率高，因此需求的灭火能力强。可燃物的堆积高度大，火焰的竖向蔓延速度快，另外由于高堆物品的遮挡作用，使喷水：不易直接送达位于可燃物底部的起火部位，导致灭火的难度增大，容易使火灾得以GB50084--2001@水平蔓延。为了避免这种情况的发生，要求以较大的喷水强度或具有较强穿透力的喷水，以及开放较多喷头、形成较大的喷水面积控制火势。第9页，共69页\n@www.sinoaec.com表3火灾载荷密度与燃烧特性可燃物数量热量燃烧时间——相当标准温222(kg／m)(lb/ft)(MJ／m)度曲线的时间(h)24(5)4540.549(10)9091.073(15)13631.598(20)18192.0147(30)27273.0195(40)36364.5244(50)45457.0288(60)54548.0342(70)63639.0《3建筑物的室内空间条件，也将影响闭式喷头受热开放时间和喷水灭火效果。自动喷水小面积场所，火灾烟气流因受墙壁阻挡而很快在顶板或吊顶下积聚并淹没喷头，而使喷头热敏元件迅速升温动作；而大面积场所，火灾烟气流则可在顶板或吊顶下不灭受阻挡的自由流散，喷头热敏元件只受对流传热的影响，升温较慢，动作较迟钝。火系统设计规范室内净空高度的增大，使火灾烟气流在上升过程中，与被卷吸的空气混合而逐渐降低温度和流速的作用增大，流经喷头热气流温度与速度的降低将造成喷头推迟动作。喷头开放时间的推迟，将为火灾继续蔓延提供时间，喷头开放时将面临放热速率更大，更难扑救的火势，使系统喷水控灭火的难度增大。对于喷头的洒水，则因与上》升热烟气流接触的时间和距离的加大，使被热气流吹离布水轨迹和汽化的水量增大，导致送达到位的灭火水量减少，同样会加大灭火的难度。有些建筑构造，还会影响喷头的布置和均匀布水。上述影响喷头开放和喷水送达灭火的因素，由于影响系统资料编号控灭火的效果，将导致设置场所火灾危险等级的改变。各国规范将自动喷水灭火系统的设置场所划分为三个或四个火灾危险等级。如英国将设置场所划分为三个危险等级，即轻、中、严重(其中又分为生产工艺级和贮：GB50084--2001@存级)危险级。德国分为I、Ⅱ、Ⅲ、Ⅳ级，分别为轻、中、严重(其中又分为生产级和堆积级)危险级。美国和日本则划分为轻、中、严重危险级。此次修订，参考了发达国家规范，结合我国目前实际情况，在增加仓库危险级的基础上，将设置场所划分为四级，分别为轻、中(其中又分为I级和Ⅱ级)、严重(其中又分为I级和Ⅱ级)及仓库(其中又分为I级、Ⅱ级和Ⅲ级)危险级。轻危险级，一般是指下述情况的设置场所，即可燃物品较少、可燃性低和火灾发热量较低、外部增援和疏散人员较容易。第10页，共69页\n@www.sinoaec.com中危险级，一般是指下列情况的设置场所，即内部可燃物数量为中等，可燃性也为中等，火灾初期不会引起剧烈燃烧的场所。大部分民用建筑和工业厂房划归中危险级。根据此类场所种类多、范围广的特点，划分中I级和中Ⅱ级，并在本规范附录A中举例予以说明。商场内物品密集、人员密集，发生火灾的频率较高，容易酿成大火造成群死群伤和高额财产损失的严重后果，因此将大规模商场列入中Ⅱ级。严重危险级，一般是指火灾危险性大，且可燃物品数量多，火灾时容易引起猛烈燃烧并可能迅速蔓延的场所。除摄影棚、舞台“葡萄架”下部外，包括存在较多数量易燃固体、液体物品工厂的备料和生产车间。仓库火灾危险等级的划分，参考了美国的《一般储存仓库标准》NFPA-231(1995年版)和《货架式储存仓库标准》NFPA-231C(1995年版)。将上述标准中的1、2、3、《自动喷水4类和塑料橡胶类储存货品，结合我国国情，综合归纳并简化为I、Ⅱ、Ⅲ级仓库。由于仓库自动喷水灭火系统涉及面广，较为复杂，美国标准NFPA-13(1996年版)没有针对货品堆高超过3.7m(12ft)的仓库提出规定，而是由《一般储存仓库标准》灭火系统设计规范NFPA-231(1995年版)和《货架储存仓库标准》NFPA-231C(1995年版)提出具体规定。此次修订，规定三个仓库危险级，即I级、Ⅱ级、Ⅲ级。仓库危险级I级与美国标准NFPA231(1995年版)的1、2类货品相一致，仓库危险级Ⅱ级与3、4类货品一致，仓库危险级Ⅲ级为A组塑料、橡胶制品等。上述两个美国标准中的储存物品分类:》1类货品指纸箱包装的不燃货品，例如:不燃食品和饮料:不燃容器包装的食品；冷冻食品、肉类；非塑料制托盘或容器盛装的新鲜水果和疏菜；无涂蜡层或塑料覆膜的纸容器包装牛奶；不燃容器盛装，资料编号但容器外有纸箱包装的酒精含量≤20%的啤酒或葡萄酒；玻璃制品。金属制品包括塑料覆面或装饰的桌椅；金属外壳家电；电动机、干电池、空铁：罐、金属柜。GB50084--2001@其他:包括变压器、袋装水泥、电子绝缘材料、石膏板、惰性颜料、固体农药。2类货品包括木箱及多层纸箱或类似可燃材料包装的1类货品，例如:纸箱包装的漆包线线圈，日光灯泡，木桶包装的酒精含量不超过20%的啤酒和葡萄酒。3类货品木材、纸张、天然纤维纺织品或C组塑料及制品，含有限量A组或B组塑料的制品，例如:皮革制品:鞋、皮衣、手套、旅行袋等。第11页，共69页\n@www.sinoaec.com纸制品:书报杂志、有塑料覆膜的纸制容器等。纺织品天然与合成纤维及制品，不含发泡类塑料橡胶的床垫。木制品:门窗及家具、可燃纤维板等。其他:纸箱包装的烟草制品及可燃食品，塑料容器包装的不燃液体。4类货品纸箱包装的含有一定量A组塑料的1、2、3类货品，小包装采用A组塑料、大包装采用纸箱包装的1、2、3类货品，B组塑料和粉状、颗粒状A组塑料，例如:照相机、电话、塑料家具，含发泡类塑料填充物的床垫，含有一定量塑料的建材、电缆，塑料容器包装的物品。塑料橡胶类分为A组、B组和C组。A组:ABS(丙烯腈-丁二烯-苯乙烯共聚物)、缩醛(聚甲醛)、丙烯酸类(聚甲基丙烯《自动喷水酸甲酯)、丁基橡胶、EPDM(乙丙橡胶)、FRP(玻璃纤维增强聚酯)、发泡类天然橡胶、腈橡胶(丁腈橡胶)、PET(热塑性聚酯)、聚碳酸酯、聚酯合成橡胶、聚乙烯、聚丙烯、聚苯乙烯、聚氨基甲酸酯、PVC(高增塑聚氯乙烯，如人造革、胶片等)、SAN(苯乙烯灭火系统设计规范-丙烯腈)、SBR(丁苯橡胶)。B组:纤维素类(醋酸纤维素、醋酸丁酸纤维素、乙基纤维素)、氯丁橡胶、氟塑料(ECTFE——乙烯-三氟氯乙烯共聚物、ETFE——乙烯-四氟乙烯共聚物、FEP——四氟乙烯-六氟丙烯共聚物)、不发泡类天然橡胶、锦纶(锦纶6、锦纶66)、硅橡胶。C组:氟塑料(PCTFE——聚三氟氯乙烯、PTFE——聚四氟乙烯)、三聚氰胺(三聚》氰胺甲醛)、酚醛类、PVC(硬聚氯乙烯，如:管道、管件)、PVDC(聚偏二氯乙烯)、PVDF(聚偏氟乙烯)、PVF(聚氟乙烯)、尿素(脲甲醛)。本规范附录A的举例参考了国内外相关规范标准的有关规定。由于建筑物的使资料编号用功能、内部容纳物品和空间条件千差万别，不可能全部列举，设计时可根据设置场所的具体情况类比判断。现将美、英、日、德等国规范的火灾危险等级举例列出(见：表4、表5、表6)，供有关设计人员、公安消防监督人员参考。GB50084--2001@3.0.3当建筑物内各场所的使用功能、火灾危险性或灭火难度存在较大差异时，要求遵循“实事求是”和“有的放矢”的原则，按各自的实际情况选择适宜的系统和确定其火灾危险等级。第12页，共69页\n@www.sinoaec.com表4轻危险级国家举例德国办公室，教育机构，旅馆(无食堂)，幼儿园，托儿所，医院，监狱，住宅等教堂，俱乐部，学校，医院，图书馆(大型书库除外)，博物馆，疗养院，办公楼，住美国宅，饭店的餐厅，剧院及礼堂(舞台及前后台口除外)，不住人的阁楼等日本办事处，医院，住宅，旅馆，图书馆，体育馆，公共集合场所等英国医院，旅馆，社会福利机构，图书馆，博物馆，托儿所，办公楼，监狱，学校等表5中危险级国家举例废油加工厂，废纸加工厂，铝材厂，制药厂，石棉制品厂，汽车车辆装配厂，汽车厂，烧制食品厂，酒吧间，白铁制品加工厂，酿酒厂，书刊装订厂，书库，数据处理室，舞厅，拉丝厂，印刷厂，宝石加工厂，无线电仪器厂，电机厂，电子元件厂，酿醋厂，印染厂，自行车厂，门窗厂(包括铝制结构、木结构、合成材料结构)，胶片保管处，光学试验室，照相器材厂，胶合板厂，汽车库，气体制品厂，橡胶制品厂，木材加工厂，电《自动喷水缆厂，咖啡加工厂，可可加工厂，纸板厂，陶瓷厂，电影院，教室，服装厂，罐头食品厂，音乐厅，家用冷却器厂，化肥厂，塑料制品厂，干菜食品厂，皮革厂，轻金属制品德国厂，机床厂，橡胶气垫厂(无泡沫塑料)，交易大厅，奶粉厂，家具厂，摩托车厂，面粉厂，造纸厂，皮革制品厂，衬垫厂(无多孔塑料)，瓷器厂，信封厂，饭馆，唱片厂，屠宰场，灭首饰厂(无合成材料)，巧克力制造厂，制鞋厂，丝绸厂(天然和合成丝绸)，肥皂厂，苏打火系统设计规范厂，木屑板制造厂，纺织厂，加压浇铸厂(合成材料)，洗衣机厂，钢制家具厂，烟草厂，面包厂，地毯厂(无橡胶和泡沫塑料)，毛巾厂，变压器制造厂，钟表厂，绷带材料厂，制蜡厂，洗涤厂，洗衣房，武器制造厂，车厢制造厂，百货商店，洗涤剂厂，砖瓦厂，制糖厂等面包房，饮料生产厂，罐头厂，奶制品厂，电子设备厂，玻璃及制品厂，洗衣房，饭店服务区，谷物加工厂，一般危险的化学品工厂，机加工车间，皮革制品厂，糖果厂，》美国酿酒厂，图书馆大型书库区，商店，印刷及出版社，纺织厂，烟草制品厂，木材及制品厂，饲料厂，造纸及纸制品加工厂，码头及栈桥，机动车停车房与修理车间，轮胎生产厂，舞台等饮食店，公共游艺场，百货商店(超级市场)，酒吧间，电影电视制片厂，电影院，剧资料编号场，停车场，仓库(严重级的除外)，发电所，锅炉房，金属机械器具制造厂(包括油漆部日本分)，面粉厂，造纸厂，纺织厂(包括棉、毛、绢、化纤)，织布厂，染色整理工厂，化纤厂(纺纱以后的工序)，橡胶制品厂，合成树脂厂(普通的)，普通化工厂，木材加工厂(在湿：润状态下加工的工厂)GB50084--2001@砂轮及粉磨制造厂，屠宰场，酿酒厂，水泥厂，奶制品厂，宝石加工厂，饭馆及咖啡馆，面包房，饼干厂，一般危险的化学品工厂，食品厂，机械加工厂(包括轻金属加工厂)，洗染房，汽车库，机动车制造及修理厂，陶瓷厂，零售商店，调料、腌菜及罐头食品厂，小五金制造厂，烟草厂，飞机制造厂(不包括飞机库)，印染厂，制鞋厂，播音室及英国发射台，制刷厂，制毯厂，谷物、面粉及饲料加工厂，纺织厂(不包括准备工序)，玻璃厂，针织厂，花边厂，造纸及纸制品厂，塑料及制品厂(不包括泡沫塑料)，印刷及有关行业，橡胶及制品厂(不包括泡沫塑料)，木材及制品厂，服装厂，肥皂厂，蜡烛厂，糖厂，制革厂，壁纸厂，毛料及毛线厂，剧院，电影电视制片厂第13页，共69页\n@www.sinoaec.com表6严重危险级国家举例酒精蒸馏厂，棉纱厂，沥青加工厂，陶瓷窑炉，赛璐珞厂，沥青油纸厂，颜料厂，油漆厂，电视摄影棚，亚麻加工厂，饲料厂，木刨花板厂，麻加工厂，炼焦厂，合成橡德国胶厂，露酒厂，漆布厂，橡胶气垫厂(有泡沫塑料)，粮食、饲料、油料加工厂，衬垫厂(有多孔塑料)，化学净化剂厂，米制品加工厂，泡沫橡胶厂，多孔塑料制品厂，绳索厂，茶叶加工厂，地毯厂(有橡胶和泡沫塑料)，鞋油厂，火柴厂可燃液体使用区，压铸成型及热挤压作业区，胶合板及木屑板生产车间，印刷车间(油墨闪点低于37.9℃),橡胶的再生、混合、干燥、破碎、硫化车间，锯木厂，纺织厂中棉花、合成纤维、再生花纤维、麻等的粗选、松解、配料、梳理前纤维回收、梳理及并纱等车美国间(工段)，泡沫塑料制品装修的场所，沥青制品加工区，低闪点易燃液体的喷雾作业区，浇淋涂层作业区，拖车住房或预制构件房屋的组装区，清漆及油漆浸涂作业区，塑料加工厂木材加工厂，胶合板厂，赛璐珞厂，海绵橡胶厂，合成树脂厂(使用或制造普通产品《日本的除外)，合成树脂成型加工厂(使用普通产品的除外)，化学工厂(使用或制造普通产品的自动喷水除外)，仓库(贮存赛璐珞、海绵橡胶及其他类似物品的仓库)刨花板加工厂，焰火制造厂，发泡塑料与橡胶及其制品厂，地毯及油毡厂，油漆、颜料及清漆厂，树脂、油墨及松节油厂，橡胶代用品厂，焦油蒸馏厂，硝酸纤维加工厂，灭火工品工厂，以及贮存以下物品的仓库：地毯、布匹、电气设备、纤维板、玻璃器皿及火系统设计规范英国陶瓷(纸箱装)、食品、金属制品(纸箱装)、纺织品、纸张与成卷纸张、软木、纸箱包装的听装或瓶装的酒精、纸箱包装的听装油漆、木屑板、毛毡制品、涂沥青或蜡的纸张、发泡塑料与橡胶及其制品、橡胶制品、木材堆、木板等注：德国将生产和贮存类场所(或堆场)列入Ⅲ级和Ⅳ级火灾危险级，本表将其一并列入严重危险级场所举例中，英国的严重危险级分为生产工艺和贮存两组，本表也将其一并列入严重危险级场所举例中。》资料编号：GB50084--2001@第14页，共69页\n@www.sinoaec.com4系统选型4.1一般规定4.1.1新增条文。自动喷水灭火系统具有自动探火报警和自动喷水控灭火的优良性能，是当今国际上应用范围最广、用量最多，且造价低廉的自动灭火系统，在我国消防界及建筑防火设计领域中的可信赖程度不断提高。尽管如此，该系统在我国的应用范围，仍与发达国家存在明显差距。是否需要设置自动喷水灭火系统，决定性的判定因素，是火灾危险性和自动扑救初期火灾的必要性，而不是建筑规模。因此，大力提倡和推广应用自动喷水灭火《自动喷水系统，是很有必要的。4.1.2新增条文，规定了自动喷水灭火系统不适用的范围。凡发生火灾时可以用水灭火的场所，均可采用自动喷水灭火系统。而不能用水灭火的场所，包括遇水产生灭火系统设计规范可燃气体或氧气，并导致加剧燃烧或引起爆炸后果的对象，以及遇水产生有毒有害物质的对象，例如存在较多金属钾、钠、锂、钙、锶、氯化锂、氧化钠、氧化钙、碳化钙、磷化钙等的场所，则不适用。再如存放一定量原油、渣油、重油等的敞口容器(罐、槽、池)，洒水将导致喷溅或沸溢事故。》4.1.3设置场所的火灾特点和环境条件，是合理选择系统类型和确定火灾危险等级的依据，例如:环境温度是确定选择湿式或干式系统的依据；综合考虑火灾蔓延速度、人员密集程度及疏散条件是确定是否采用快速系统的因素等。室外环境难以使闭式喷头及时感温动作，势必难以保证灭火和控火效果，所以露天场所不适合采用闭式资料编号系统。4.1.4新增条文，提出对设计系统的原则性要求。设置自动喷水灭火系统的目的，：无疑是为了有效扑救初期火灾。大量的应用和试验证明，为了保证和提高自动喷水GB50084--2001@灭火系统的可靠性，离不开四个方面的因素:首先，闭式系统中的喷头，或与预作用和雨淋系统配套使用的火灾自动报警系统，要能有效地探测初期火灾；二是要求湿式、干式系统在开放一只喷头后，预作用和雨淋系统在火灾报警后立即启动系统；三是整个灭火进程中，要保证喷水范围不超出作用面积，以及按设计确定的喷水强度持续喷水；四是要求开放喷头的出水均匀喷洒、覆盖起火范围，并不受严重阻挡。以上四个方面的因素缺一不可，系统的设计只有满足了这四个方面的技术要求，才第15页，共69页\n@www.sinoaec.com能确保系统的可靠性。4.2系统选型4.2.1湿式系统，由闭式洒水喷头、水流指示器、湿式报警阀组，以及管道和供水设施等组成，而且管道内始终充满水并保持一定压力(见图1)。《自动喷水灭火系统设计规范》资料编号湿式系统具有以下特点与功能:1与其他自动喷水灭火系统相比较，结构相对简单，处于警戒状态时，由消防：水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。发生火灾时，由GB50084--2001@闭式喷头探测火灾，水流指示器报告起火区域，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统的启动。系统启动后，由供水泵向开放的喷头供水，开放的喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。为了保证扑救初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。湿式系统适合在温度不低于4℃并不高于70℃的环境中使用，因此绝大多数的常温场所采用此类系统。经常低于4C的场所有使管内充水冰冻的危险。高于70℃的场所管内充水汽化的加剧有破坏管道的危险。第16页，共69页\n@www.sinoaec.com4.2.2环境温度不适合采用湿式系统的场所，可以采用能够避免充水结冰和高温加剧汽化的干式或预作用系统。干式系统与湿式系统的区别，在于采用干式报警阀组，警戒状态下配水管道内充压缩空气等有压气体。为保持气压，需要配套设置补气设施(见图2)。干式系统配水管道中维持的气压，根据干式报警阀入口前管道需要维持的水压、结合干式报警阀的工作性能确定。闭式喷头开放后，配水管道有一个排气充水过程。系统开始喷水的时间，将因排气充水过程而产生滞后，因此削弱了系统的灭火能力，这一点是干式系统的固有缺陷。4.2.3对适合采用预作用系统的场所提出了规定:在严禁因管道泄漏或误喷造成水《自动喷水渍污染的场所替代湿式系统；为了消除干式系统滞后喷水现象，用于替代干式系统。预作用系统采用预作用报警阀组，并由配套使用的火灾自动报警系统启动。处于戒备状态时，配水管道为不充水的空管。利用火灾探测器的热敏性能优于闭式喷灭火系统设计规范头的特点，由火灾报警系统开启雨淋阀后为管道充水，使系统在闭式喷头动作前转换为湿式系统(见图3)。》资料编号：GB50084--2001@第17页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范》戒备状态时配水管道内如果维持一定气压，将有助于监测管道的严密性和寻找泄漏点。4.2.4提出了一项自动喷水灭火系统新技术——重复启闭预作用系统。该系统能在资料编号扑灭火灾后自动关闭报警阀，发生复燃时又能再次开启报警阀恢复喷水，适用于灭火后必须及时停止喷水，要求减少不必要水渍损失的场所。为了防止误动作，该系：统与常规预作用系统的不同之处，则是采用了一种即可输出火警信号，又可在环境GB50084--2001@恢复常温时输出灭火信号的感温探测器。当其感应到环境温度超出预定值时，报警并启动供水泵和打开具有复位功能的雨淋阀，为配水管道充水，并在喷头动作后喷水灭火。喷水过程中，当火场温度恢复至常温时，探测器发出关停系统的信号，在按设定条件延迟喷水一段时间后，关闭雨淋阀停止喷水。若火灾复燃、温度再次升高时，系统则再次启动，直至彻底灭火。我国目前尚无此种系统的产品，将其纳入本规范，将有利于促进自动喷水灭火系统新技术和新产品的发展和应用。第18页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范》4.2.5对适合采用雨淋系统的场所作了规定。包括:火灾水平蔓延速度快的场所和室内净空高度超过本规范6.1.1条规定、不适合采用闭式系统的场所。室内物品顶面与顶板或吊顶的距离加大，将使闭式喷头在火场中的开放时间推迟，喷头动作时间的资料编号滞后使火灾得以继续蔓延，而使开放喷头的喷水难以有效覆盖火灾范围。上述情况使闭式系统的控火能力下降，而采用雨淋系统则可消除上述不利影响。雨淋系统启：动后立即大面积喷水，遏制和扑救火灾的效果更好，但水渍损失大于闭式系统。适GB50084--2001@用场所包括舞台葡萄架下部、电影摄影棚等。雨淋系统采用开式洒水喷头、雨淋报警阀组，由配套使用的火灾自动报警系统或传动管联动雨淋阀，由雨淋阀控制其配水管道上的全部开式喷头同时喷水(见图4、图5)。第19页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范中国建筑西南设计院1981年模拟“舞台幕布燃烧试验”报告指出:四个试验用开式洒水喷头呈正方形布置，间距为2.5m×2.5m，安装高度为22m；幕布尺寸为3m×》12m，幕布下端距地面约2m，幕布由地面上的木垛火引燃(木垛的火灾负荷密度为250kg/m)。幕布引燃后，开始时火焰上升速度约为0.1～0.2m/s，当幕布燃烧到约1/4高度，火焰急剧向上及左右蔓延扩大，不到10s时间幕布几乎全部烧完，但顶部正中资料编号安装的闭式喷头没有开放；手动开启雨淋系统时，当喷头处压力为0.1～0.2MPa时，仅10s就扑灭了幕布火灾，又历时1min30s～1min50s扑灭木垛火。试验证实了雨淋系统的灭火效果。：GB50084--2001@第20页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范4.2.6新增条文。提出了采用快速响应早期抑制(ESFR)喷头时自动喷水灭火系统的》应用条件。自动喷水灭火系统经过长期的实践和不断的改进与创新，其灭火效能已为许多统计资料所证实。但是，也逐渐暴露出常规类型的系统不能有效扑救高堆垛仓库火灾的难点问题。自70年代中期开始，美国工厂联合保险研究所(FMRC)为扑灭和控制资料编号高堆垛仓库火灾作了大量的试验和研究工作。首先，从理论上要实现早期抑制火灾，取决于三个因素:一是喷头感应火灾的灵敏程度，二是喷头动作时刻燃烧物表面需要：GB50084--2001@的灭火喷水强度，三是实际送达燃烧物表面的喷水强度。美国工厂联合研究所研究和开发的快速响应早期抑制(ESFR)喷头，其应用标准已经纳入美国消防协会《自动喷水灭火系统安装标准》NFPA-13(1996年版)中，该标准对于货品堆积高度大于3.7m的堆垛式、货架式可燃物仓库，建议采用ESFR喷头。而在美国工厂联合保险系统的标准中规定，对于货品最大高度4.5m以上、室内净空9m以下的Ⅱ、Ⅲ级货架式仓库和货品最大高度3.0m以上、室内净空9m以下，并储存发泡类塑料、橡胶的Ⅲ级货架式仓库，除设置顶板下喷头外还要求同时设置货架第21页，共69页\n@www.sinoaec.com内喷头，或在顶板下设置快速响应早期抑制喷头。参照美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)的规定，并结合美国工厂联合保险系统标准的规定，对上述既可同时采用货架内喷头，又可采用ESFR喷头的货架式仓库，本规范提出货品最大堆积高度4.5m以上的I级、Ⅱ级仓库，货品最大堆积高度3.5m以上的Ⅲ级仓库和储存发泡类塑料、橡胶的Ⅲ级仓库，要求采用快速响应早期抑制喷头的规定。本条中规定采用快速响应早期抑制喷头的仓库内货物最大堆积高度的数值，与美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)和美国工厂联合保险系统标准相比，均偏于保守。4.2.7新增条文。规定此条的目的:1强化自动喷水灭火系统的灭火能力。《自动喷水2减少系统的运行费用。对于某些对象，如某些水溶性液体火灾，采用喷水和喷泡沫均可达到控灭火目的，但单纯喷水时，虽控火效果好，但灭火时间长，火灾与水渍损失较大；单纯喷泡沫时，系统的运行维护费用较高。另一些对象，如金属灭火系统设计规范设备和构件周围发生的火灾，采用泡沫灭火后，仍需进一步防护冷却，防止泡沫消泡后因金属件的温度高而使火灾复燃。水和泡沫结合，可起到优势互补的作用。早在50年代，国际上已研制出既可喷水，又可喷蛋白泡沫混合液的自动喷水灭火系统，用于扑救A类火灾或B类火灾，以及二者共存的火灾。蛋白和氟蛋白类泡沫混合液，形成一定发泡倍数的泡沫后，在燃烧表面形成粘》稠的连续泡沫层后，在隔绝空气并封闭挥发性可燃蒸气的作用下实现灭火。水成膜泡沫液可在燃料表面形成可以抑制燃料蒸发的水成膜，同时隔绝空气而实现灭火。洒水喷头属于非吸气型喷头，所以供给泡沫混合液发泡的空气不足，使喷洒的资料编号泡沫混合液与洒水极为相似，虽然没有形成一定倍数的泡沫，但仍具有良好的灭火性能。泡沫灭火剂的选用，按现行国家标准《低倍数泡沫灭火系统设计规范》GB：50151-92的规定执行。GB50084--2001@4.2.8新增条文。参考美国NFPA-13(1996年版)标准补充的规定。当建筑物内设置多种类型的系统时，按此条规定设计，允许其他系统串联接入湿式系统的配水干管。使各个其他系统从属于湿式系统，既不相互干扰，又简化系统的构成、减少投资(见图6)。第22页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范4.2.9新增条文。规定了系统中包括的组件和必要的配件。1提出了自动喷水灭火系统的基本组成。2提出了设置减压孔板、节流管降低水流动压，分区供水或采用减压阀降低管》道静压等控制管道压力的规定。3设置排气阀，是为了使系统的管道充水时不存留空气。设置泄水阀，是为了便于检修。排气阀设在其负责区段管道的最高点，泄水阀设在其负责区段管道的最低点。泄水阀及其连接管的管径可参考表7。资料编号表7泄水管管径(mm)供水干管管径泄水管管径≥100≤50：70～80≤40GB50084--2001@＜70254干式系统与预作用系统设置快速排气阀，是为了使配水管道尽快排气充水。干式系统与配水管道充压缩空气的预作用系统，为快速排气阀设置的电动阀，平时常闭，系统开始充水时打开。4.2.10本条是对原规范第6.5.1条的修改。本条提出了限制民用建筑中防火分隔水幕规模的规定，意在不推荐采用防火分隔水幕，作民用建筑防火分区的分隔设施。第23页，共69页\n@www.sinoaec.com近年各地在新建大型会展中心、商品市场及条件类似的高大空间建筑时，经常采用防火分隔水幕代替防火墙，作为防火分区的分隔设施，以解决单层或连通层面积超出防火分区规定的问题。为了达到上述目的，防火分隔水幕长度将达几十米，甚至上百米，造成防火分隔水幕系统的用水量很大，室内消防用水量猛增。此外，储存的大量消防用水，不用于主动灭火，而用于被动防火的做法，不符合火灾中应积极主动灭火的原则，也是一种浪费。《自动喷水灭火系统设计规范》资料编号：GB50084--2001@第24页，共69页\n@www.sinoaec.com5设计基本参数5.0.1本条规定为依据美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)的有关规定，对原规范第2.0.2条和第7.1.1条的修改。图7为美国NFPA-13(1996年版)标准中规定的自动喷水灭火系统设计数据表。根据“大强度喷水有利于迅速控灭火，有利于缩小喷水作用面积”的试验与经验的总结，选取该曲线中喷水强度的上限数据，并适当加大作用面积后确定为本规范的设计基本参数。这样的技术处理，既便于设计人员操作，又提高了规范的应变能力和系统的经济性能。因此，对设计安装质量提出了更高的要求。既符合我国经济技术水平已较首次制订本规范时有显著提《高的国情及我国消防技术规范的编写习惯，同时又能保证系统可靠地发挥作用。自动喷水灭火系统设计规范》资料编号表8为本规范原版本与修订版本中民用建筑和工业厂房自动喷水灭火系统设计基本数据的对照表。不难看出，修订版给出的数据有所增加，增大了设计人员的选：择余地。从整体上强化了喷水强度这一体现系统灭火能力的重要参数，因此加强了GB50084--2001@系统迅速扑救初期火灾的能力。第25页，共69页\n@www.sinoaec.com表8本规范原版本与修订版本民用建筑和工业厂房的系统设计基本数据对照表修订版规范原规范设置场所喷水强度系统作用喷水强度系统作用危险等级2222(L/min·m)面积(m)(L/min·m)面积(m)轻危险级43180I级6160中危险级6200Ⅱ级810(生产I级12300严重建筑物)260危险级15(储存Ⅱ级16300建筑物)《表9为英国、美国、德国、日本等国的设计基本数据。自动喷水本规范表5.0.1中“注”，参照美国标准，提出了系统中最不利点处喷头的最低工作压力，允许按不低于0.05MPa确定的规定。当发生火灾时，供水泵启动之前，灭允许由消防水箱或其他辅助供水设施供给系统启动初期的用水量和水压。目前国内火系统设计规范采用较多的是高位消防水箱，这样就产生了一个矛盾:如果顶层最不利点处喷头的水压要求为0.1MPa，则屋顶水箱必须比顶层的喷头高出10m以上，将会给建筑造型和结构处理上带来很大困难。根据上述情况和参考国外有关规范，将最不利点处喷头的工作压力确定为0.05MPa。降低最不利点处喷头最低工作压力而产生的问题，通过》其他途径解决。英国、德国、美国等国的规范，最不利点处喷头的最低工作压力也采用0.05MPa。资料编号：GB50084--2001@第26页，共69页\n@www.sinoaec.com表9国外自动喷水灭火系统基本设计数据每只喷最不利点动作喷喷水强度作用面积头保护处国家危险等级设置场所头22(L/min·m)(m)面积喷头压力数(个)2(m)(MPa)俱乐部、教堂、博物馆、轻级医院、餐厅、办公室、住宅、2.8～4.1279～139—20.90.05疗养院面包房、电子设备工I类厂、洗衣房、饮料厂、餐厅4.1～6.1372～139—12.10.05服务区中谷物加工厂、一般危险级美的化学品工厂、糖果厂、酿Ⅱ类6.1～8.1372～139—12.10.05国酒厂、机加工车间、大型书《库自动喷水可燃液体使用区域、印I类刷厂、锯木厂、泡沫塑料的8.1～12.2465～232—9.30.05严制造与装修场所灭重沥青浸渍加工厂、易燃火系统设计规范级Ⅱ类液体喷雾作业区、塑料加工12.2～16.3465～232—9.30.05厂医院、旅馆、图书馆、轻级博物馆、托儿所、办公室、2.25844210.05大专院校、监狱Ⅰ组饭馆、宝石加工厂5.0726120.05》英一般危险的化学品工Ⅱ组5.014412120.05国中厂级玻璃加工厂、肥皂蜡烛Ⅲ组加工厂、纸制品厂、百货商5.021618120.05资料编号店Ⅲ组特型剧院、电影电视制片厂5.036030120.05：GB50084--2001@第27页，共69页\n@www.sinoaec.com续表9每只喷最不利喷水强度作用面积动作喷头头保护点处喷国家危险等级设置场所22(L／min·m)(m)数(个)面积头压力2(m)(MPa)刨花板加工厂、橡胶7.5260—90.05加工厂发泡塑料、橡胶及其生产7.5260—90.05制品厂、焦油蒸馏厂硝酸纤维加工厂7.5260—90.05火工品工厂7.5260—90.05贮存地毯、布匹、纤维板、严7.5～12.5260—90.05英Ⅰ类纺织品、电器设备重国毛毡制品、胶合板、《级贮存—自动喷水软木包、打包纸、纸箱包7.5～17.526090.05Ⅱ类装的听装酒精硝酸纤维、泡沫塑料贮存和泡沫橡胶制品、可燃物7.5～27.5260～300—90.05灭Ⅲ类包装的易燃液体火系统设计规范贮存散装或成卷包装的发7.5～30.0260～300—90.05Ⅳ类泡塑料与橡胶及制品办公楼、住宅、托儿轻级2.51507～8210.05所、医院、学校、旅馆汽车房、酒吧、电影1组5.015012～13120.05》院、音乐厅、剧院礼堂百货商店、烟厂、胶中2组5.0260—120.05合板厂级印刷厂、服装厂、交3组易会大厅、纺织厂、木材5.0375—120.05资料编号德加工厂国生产摄影棚、亚麻加工厂、7.526029～309.0＞0.051组刨花板厂、火柴厂：生产GB50084--2001@泡沫橡胶厂10.0260309.0＞0.05严2组重生产赛璐珞厂12.5260309.0＞0.05级3组贮存1～37.5～17.5260—9.0—组第28页，共69页\n@www.sinoaec.com续表9每只喷最不利喷水强度动作喷危险作用面积头保护点处喷国家设置场所(L／头等级(m2)面积头压力2min·m)数(个)2(m)(MPa)办公室、医院、体育馆、轻级5.015010150.1博物馆、学校礼堂、剧院、电影院、Ⅰ组6.524020120.1停车厂、旅馆中商店、摄影棚、电视演级Ⅱ组播室、纺织车间、印刷车间、6.536030120.1日一般仓库本赛璐珞制品加工车间、《生产合成板制造车间、发泡塑料10360409.00.1自动喷水严与橡胶及制品加工车间重贮存纤维制品、木制品、橡15260406.50.1级Ⅰ类胶制品灭贮存发泡塑料与橡胶及制25300466.50.1火系统设计规范Ⅱ类品5.0.2本条是对原规范第7.1.1条“注”的修改。仅在走道安装闭式系统时，系统的作用主要是防止火灾蔓延和保护疏散通道。对此类系统的作用面积，本条提出了按各楼层走道中最大疏散距离所对应的走道面积确定。》美国NFPA规范规定，走道内布置一排喷头时，动作喷头数最大按5只计算。当走廊出口未作保护时，动作喷头数应包括走廊内全部喷头，但最多不应超过7只。当走道的宽度为1.4m、长度为15m，喷水覆盖全部走道面积时的喷头布置及开资料编号放喷头数(见图8)。：GB50084--2001@第29页，共69页\n@www.sinoaec.com例1:当喷头最低工作压力为0.05MPa时，喷水量为56.57L/min。为达到226.0L/min·m平均喷水强度时，圆形保护面积为9.43m，故R=1.73m。则喷头间距(S)为:2222S=2R−b=21.73−0.7=3.16(m)15袋形走道内布置并开放的喷头数为:=4.8，确定为5只。3.16例2:当袋形疏散走道按《建规》规定的最长疏散距离为22×1.25=27.5(m)确定时，若走道宽度仍为1.4m，则喷水覆盖全部走道面积时的开放喷头数为:27.5=8.7，按本条规定确定为9只。3.165.0.3新增条文。商场等公共建筑，由于内装修的需要，往往装设网格状、条栅状《等不挡烟的通透性吊顶。顶板下喷头的洒水分布将受到通透性吊顶的阻挡，影响灭自动喷水火效果。因此本条提出适当增大喷水强度的规定。若将喷头埋设在通透性吊顶的网格或条栅中间，则喷头将因吊顶不挡烟，且距顶板距离过大而不能保证可靠动作。灭喷头不能及时动作，系统将形同虚设。火系统设计规范5.0.4新增条文。干式系统的配水管道内平时维持一定气压，因此系统启动后将滞后喷水，而滞后喷水无疑将增大灭火难度，等于相对削弱了系统的灭火能力。所以，本规范参照发达国家相关规范，对干式系统作出增大作用面积的规定，用扩大作用面积的办法，补偿滞后喷水对灭火能力的影响。》雨淋系统由雨淋阀控制其连接的开式洒水喷头同时喷水，有利于扑救水平蔓延速度快的火灾。但是，如果一个雨淋阀控制的面积过大，将会使系统的流量过大，总用水量过大，并带来较大的水渍损失，影响系统的经济性能。本规范出于适当控资料编号制系统流量与总用水量的考虑，提出了雨淋系统中一个雨淋阀控制的喷水面积按不大于本规范表5.0.1规定的作用面积为宜。对大面积场所，可设多台雨淋阀组合控制：一次灭火的保护范围。GB50084--20015.0.5本条是对原规范第2.0.2条规定中严重危险级储存建筑物设计参数的修改。原2规范第2.0.2条中储存建筑物的设计参数，仅规定了喷水强度15L/min·m，作用面2积300m一组数据，它是参照英国标准3类物品仓库中堆高4.7m赛璐珞胶片的喷水强度制订的。从国外有关标准提供的数据分析，影响仓库设计参数的因素很多，包括货品的性质、堆放形式、堆积高度及室内净空高度等。各因素的变化，均影响设计参数的改变。例如:货品堆高增大，火灾竖向蔓延速度迅速增长的规律，不仅使灭火难度增大，而且使喷水因货品的阻挡而难以直接送达燃烧面，只能沿货品表面流@第30页，共69页\n@www.sinoaec.com淌后最终到达燃烧面。其结果，造成送达到位直接灭火的水量锐减。因此，货品堆高增大时，相应提高喷水强度，以保证系统灭火能力的措施是必要的。随着我国经济的迅速发展，面对不同火灾危险性的各种仓库，仅向设计人员提供一组设计参数显然不够。参照美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)、《一般储物仓库标准》NFPA-231(1995年版)、《货架储物仓库标准》NFPA231C(1995年版)及工厂联合保险系统标准，在归纳简化的基础上，提出了一组仓库危险级场所的系统设计基本参数。既借鉴了美、英等发达国家标准的先进技术，又使我国规范中保护仓库的系统设计参数得到了充实，符合我国现阶段的具体国情。5.0.6新增条文。仓库火灾蔓延迅速、不易扑救，容易造成重大财产损失，因此是自动喷水灭火系统的重要应用对象。而扑救高堆垛、高货架仓库火灾，又一直是自《自动喷水动喷水灭火系统的技术难点。美国耗巨资试验研究，成功开发出“大水滴喷头”、“快速响应早期抑制喷头”等可有效扑救高堆垛、高货架仓库火灾的新技术。本条规定参考美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)、《一般储物仓库标准》灭火系统设计规范NFPA-231(1995年版)和《货架储物仓库标准》NFPA-231C(1995年版)的数据，并经归纳简化后，提出了采用快速响应早期抑制喷头(仅适用于流量系数K=200的喷头)仓库的系统设计参数。5.0.7对最大净空高度超过本规范表5.0.5和表5.0.6规定的高货架仓库，仅在顶板下设置喷头，将不能满足有效灭控火的需要，而在货架内增设喷头，是对顶喷喷头》灭火能力的补充，补偿超出顶板下喷头保护范围部位的灭火能力。本条参考美国《货架储物仓库标准》NFPA-231C(1995年版)、美国工厂联合保险系统标准等国外相关标准，针对我国现状，充实了高货架仓库中采用货架内喷头的条件，以及喷水强度、资料编号作用面积等有关规定。5.0.8新增条文。提出了闭式自动喷水-泡沫联用系统的设计基本参数。：以湿式系统为例，处于戒备状态时，管道内充满有压水。喷头动作后，开放喷GB50084--2001头开始喷出的是水，只有当开放喷头与泡沫比例混合器之间管道内的充水被置换成泡沫混合液后，才能转换为喷泡沫。因此，开始喷泡沫时间取决于开放喷头与泡沫比例混合器之间的管道长度。设置场所发生火灾时，湿式系统首批开放的喷头数一般不超过3只，其流量按标准喷头计算，约为4L/s。以此为基础，规定了喷水转换喷泡沫的时间和泡沫比例混合器有效工作的最小流量。利用湿式系统喷洒泡沫混合液的目的，是为了强化灭火能力，所以持续喷水和喷泡沫时间的总和，仍执行本规范5.0.11条的规定。持续@第31页，共69页\n@www.sinoaec.com喷泡沫时间，则依据美国《闭式喷水-泡沫联用灭火系统安装标准》NFPA-16A(1994年版)，规定按我国现行国家标准《低倍数泡沫灭火系统设计规范》GB50151-92执行。5.0.9新增条文，参考了美国《雨淋自动喷水-泡沫联用灭火系统安装标准》NFPA-16(1994年版)的规定。前期喷水后期喷泡沫的系统，用于喷水控火效果好，而灭火时间长的火灾。前期喷水的目的，是依靠喷水控火，后期喷洒泡沫混合液，是为了强化系统的灭火能力，缩短灭火时间。喷水-泡沫的强度，仍采用本规范表5.0.1、表5.0.5的数据。前期喷泡沫后期喷水的系统，分别发挥泡沫灭火和水冷却的优势，既可有效灭火，又可防止火灾复燃。既可节省泡沫混合液，又可保证可靠性。喷水-泡沫的强度，执行《自动喷水我国现行国家标准《低倍数泡沫灭火系统设计规范》GB50151-92。此项技术既可充分发挥水和泡沫各自的优点，又可提高系统的经济性能，但设计上有一定难度，要兼顾本规范与《低倍数泡沫灭火系统设计规范》GB50151-92的有关规定。灭火系统设计规范5.0.10本条充实了原规范第2.0.3条关于水幕系统用水量的规定。防护冷却水幕用于配合防火卷帘等分隔物使用，以保证防火卷帘等分隔物的完整性与隔热性。某厂曾于1995年在“国家固定灭火系统和耐火构件质量监督检验测试中心”进行过洒水防火卷帘抽检测试，90min耐火试验后，得出“未失去完整性和隔热性”的结论。本条“喷水高度为4m，喷水强度为0.5L/s·m”的规定，折算成对卷帘面积的平均喷》2水强度为7.5L/min·m，可以形成水膜并有效保护钢结构不受火灾损害。喷水点的提高，将使卷帘面积的平均喷水强度下降，致使防护冷却的能力下降。所以，提出了喷水点高度每提高1m，喷水强度相应增加0.1L/s·m的规定，以补充冷却水沿分资料编号隔物下淌时受热汽化的水量损失，但喷水点高度超过9m时喷水强度仍按1.0L/s·m执行。尺寸不超过15m×8m的开口，防火分隔水幕的喷水强度仍按原规范规定的：2L/s·m确定。GB50084--20015.0.11原规范第3.2.2条。原规范第3.2.2条的说明指出:“……从自动喷水灭火系统的灭火作用看，一般1h即能解决问题……系统用水按1h火灾延续时间计算”。原规范的执行情况，证明按此条规定确定的系统用水量，能够满足控灭火实际需要。因此，本条维持原规范的规定。5.0.12本条是对原规范第6.3.2条的修订。干式系统配水管道内充入有压气体的目的，一是将有压气体作为传递火警信号的介质，二是防止干式报警阀误动作。由于不同生产厂出品的干式报警阀的结构不尽相同，所以，不受报警阀入口水压波动影@第32页，共69页\n@www.sinoaec.com响、防止误动作的气压值有所不同，因此本条提出了根据报警阀的技术性能确定气压取值范围的规定。常规的预作用系统，其配水管道维持一定气压的目的，不同于干式系统，是将有压气体作为监测管道严密性的介质。为了便于控制，本规范将规定的气压值调整为0.03～0.05MPa。国外近年推出的新型预作用系统，利用“配套报警系统动作”和“闭式喷头动作”的“与门”或“或门”关系，作为启动系统的条件。分别为:1报警系统“与”闭式喷头动作后启动系统，以防止系统不必要的误启动；2报警系统“或”闭式喷头动作即启动系统，以保证系统启动的可靠性。此类预作用系统有别于常规类型的预作用系统，同时具备预作用系统和干式系统的特点，管道内充入的有压气体，将成《自动喷水为传递火警信号的媒介，所以当采用此种预作用系统时，配水管道内维持的气压值与干式系统相同。报警阀的选型，则要求同时具备雨淋阀和干式阀的特点。相应的系统设计参数，要同时符合预作用系统和干式系统的相关规定。灭火系统设计规范》资料编号：GB50084--2001@第33页，共69页\n@www.sinoaec.com6系统组件6.1喷头6.1.1本条是对原规范第4.3.2条的修改。闭式喷头的安装高度，要求满足“使喷头及时受热开放，并使开放喷头的洒水有效覆盖起火范围”的条件。超过上述高度，喷头将不能及时受热开放，而且喷头开放后的洒水可能达不到覆盖起火范围的预期目的，出现火灾在喷水范围之外蔓延的现象，使系统不能有效发挥控灭火的作用。本条参考日本《消防法》“对影剧院观众厅安装闭式系统时喷头至地面的距离不得超过8m”的规定和我国现行国家标准《火灾自动报警系统设计规范》GBJ116关于《自动喷水感温探测器最大安装高度为8m的规定，以及国外相关标准对仓库中闭式喷头最大安装高度的规定，分别规定了民用建筑、工业厂房及仓库采用闭式系统的最大净空高度，并提出了用于保护钢屋架等建筑构件的闭式系统和设有货架内喷头的仓库闭式灭火系统设计规范系统，不受室内净空高度限制的规定。6.1.2原规范第5.1.1条的规定。6.1.3实际工程中，由于喷头的选型不当而造成失误的现象比较突出。为此，在充实原规范第6.1.2条、第6.2.2条内容的基础上，本条提出了不同使用条件下对喷头》选型的规定。不同用途和型号的喷头，分别具有不同的使用条件和安装方式。喷头的选型、安装方式、方位合理与否，将直接影响喷头的动作时间和布水效果。当设置场所不设吊顶，且配水管道沿梁下布置时，火灾热气流将在上升至顶板后水平蔓延。此时只有向上安装直立型喷头，才能使热气流尽早接触和加热喷头热敏元件。资料编号室内设有吊顶时，喷头将紧贴在吊顶下布置，或埋设在吊顶内，因此适合采用下垂型或吊顶型喷头，否则吊顶将阻挡洒水分布。吊顶型喷头作为一种类型，在国家标：准《自动喷水灭火系统洒水喷头的技术要求和试验方法》GB5135-93中有明确规GB50084--2001定，即为“隐蔽安装在吊顶内，分为平齐型、半隐蔽型和隐蔽型三种型式。”不同安装方式的喷头，其洒水分布不同，选型时要予以充分重视。为此，本规范不推荐在吊顶下使用“普通型喷头”，原因是在吊顶下安装此种喷头时，洒水严重受阻，喷水强度将下降约40%，严重削弱系统的灭火能力。边墙型扩展覆盖喷头的配水管道易于布置，颇受国内设计、施工及使用单位欢迎。但国外对采用边墙型喷头有严格规定:@第34页，共69页\n@www.sinoaec.com保护场所应为轻危险级，中危险级系统采用时须经特许；顶板必须为水平面，喷头附近不得有阻挡喷水的障碍物；洒水应喷湿一定范围墙面等。本条根据国内需求，按本规范对设置场所火灾危险等级的分类，以及边墙型喷头性能特点等实际情况，提出了既允许使用此种喷头，又严格使用条件的规定。6.1.4本条是对原规范第6.2.2条内容的补充。为便于系统在灭火或维修后恢复戒备状态之前排尽管道中的积水，同时有利于在系统启动时排气，要求干式、预作用系统的喷头采用直立型喷头或干式下垂型喷头。6.1.5新增条文。提出了水幕系统的喷头选型要求。防火分隔水幕的作用，是阻断烟和火的蔓延。当使水幕形成密集喷洒的水墙时，要求采用洒水喷头；当使水幕形《自动喷水成密集喷洒的水帘时，要求采用开口向下的水幕喷头。防火分隔水幕也可以同时采用上述两种喷头并分排布置。防护冷却水幕则要求采用将水喷向保护对象的水幕喷头。灭火系统设计规范6.1.6新增条文。提出了快速响应喷头的使用条件。大量装饰材料、家电等现代化日用品和办公用品的使用，使火灾出现蔓延速度快、有害气体生成量大、财产损失的价值增长等新特点，对自动喷水灭火系统的工作效能提出了更高的要求。国外于80年代开始生产并推广使用快速响应喷头。快速响应喷头的优势在于:热敏性能明显高于标准响应喷头，可在火场中提前动作，在初起小火阶段开始喷水，使灭火的难》度降低，可以做到灭火迅速、灭火用水量少，可最大限度地减少人员伤亡和火灾烧0.5损与水渍污染造成的经济损失。国际标准ISO6182规定RTI≤50(m·s)的喷头为快速响应喷头，喷头的RTI通过标准“插入实验”判定。在“插入实验”给定的标准资料编号热环境中，快速响应喷头的动作时间，较8mm玻璃泡标准响应喷头快5倍。为此，提出了在中庭环廊、人员密集的公共娱乐场所，老人、少儿及残疾人集中活动的场：所，以及高层建筑中外部增援困难的部位、地下的商业与仓储用房等，推荐采用快GB50084--2001速响应喷头的规定。6.1.7新增条文。同一隔间内采用热敏性能、规格及安装方式一致的喷头，是为了防止混装不同喷头对系统的启动与操作造成不良影响。曾经发现某一面积达几千平方米的大型餐厅内混装d=8mm和d=5mm玻璃泡喷头。某些高层建筑同一场所内混装下垂型、普通型喷头等错误做法。6.1.9原规范第5.1.2条。设计自动喷水灭火系统时，要求在设计资料中提出喷头备品的数量，以便在系统投入使用后，因火灾或其他原因损伤喷头时能够及时更换，@第35页，共69页\n@www.sinoaec.com缩短系统恢复戒备状态的时间。当在一个建筑工程的设计中采用了不同型号的喷头时，除了对备用喷头总量的要求外，不同型号的喷头要有各自的备品。各国规范对喷头备品的规定不尽一致，例如美国NFPA标准的规定:喷头总数不超过300只时，备品数为6只，总数为300～1000个时，备品数不少于12只，超过1000只时不少于24只；英国BS5306-Part2的规定见表10。表10英国BS5306一Part2规定的喷头备品数轻危险级中危险级严重危险级1或2个报警阀624362个报警阀以上936546.2报警阀组《自动喷水6.2.1本条是对原规范第五章第二节的修改。报警阀在自动喷水灭火系统中有下列作用:1湿式与干式报警阀:接通或关断报警水流，喷头动作后报警水流将驱动水力警灭火系统设计规范铃和压力开关报警；防止水倒流。2雨淋报警阀:接通或关断向配水管道的供水。报警阀组中的试验阀，用于检验报警阀、水力警铃和压力开关的可靠性。由于报警阀和水力警铃及压力开关均采用水力驱动的工作原理，因此具有良好的可靠性和稳定性。》为钢屋架等建筑构件建立的闭式系统，功能与用于扑救地面火灾的闭式系统不同，为便于分别管理，规定单独设置报警阀组。水幕系统与上述情况类似，也规定单独设置报警阀组或感温雨淋阀。资料编号6.2.2新增条文。根据本规范4.2.8条的规定，串联接入湿式系统的干式、预作用、雨淋等其他系统，本条规定单独设置报警阀组，以便虽共用配水干管，但独立报警。：串联接入湿式系统的其他系统，其供水将通过湿式报警阀。湿式系统检修时，GB50084--2001将影响串联接入的其他系统，因此规定其他系统所控制的喷头数，计入湿式报警阀组控制喷头的总数内。6.2.3本条是对原规范第5.2.5条的修改。第一款规定了一个报警阀组控制的喷头数。一是为了保证维修时，系统的关停部分不致过大；二是为了提高系统的可靠性。为了达到上述目的，美国规范还规定了建筑物中同一层面内一个报警阀组控制的最大喷头数。为此，本条仍维持原规范@第36页，共69页\n@www.sinoaec.com第5.2.5条规定。美国消防协会的统计资料表明，同样的灭火成功率，干式系统的喷头动作数要大于湿式系统，即前者的控火、灭火率要低一些，其原因主要是喷水滞后造成的。鉴于本规范已提出“干式系统配水管道应设快速排气阀”的规定，故干式报警阀组控制的喷头总数，规定为“不宜超过500只”。当配水支管同时安装保护吊顶下方空间和吊顶上方空间的喷头时，由于吊顶材料的耐火性能要求执行相关规范的规定，因此吊顶一侧发生火灾时，在系统的保护下火势将不会蔓延到吊顶的另一侧。因此，对同时安装保护吊顶两侧空间喷头的共用配水支管，规定只将数量较多一侧的喷头计入报警阀组控制的喷头总数。6.2.4新增条文。参考英国标准，规定了每个报警阀组供水的最高与最低位置喷头《自动喷水之间的最大位差。规定本条的目的，是为了控制高、低位置喷头间的工作压力，防止其压差过大。当满足最不利点处喷头的工作压力时，同一报警阀组向较低有利位置的喷头供水时，系统流量将因喷头的工作压力上升而增大。限制同一报警阀组供灭火系统设计规范水的高、低位置喷头之间的位差，是均衡流量的措施。6.2.5新增条文。1雨淋阀配置的电磁阀，其流道的通径很小。在电磁阀人口设置过滤器，是为了防止其流道被堵塞，保证电磁阀的可靠性。2并联设置雨淋阀组的系统启动时，将根据火情开启一部分雨淋阀。当开阀供》水时，雨淋阀的入口水压将产生波动，有可能引起其他雨淋阀的误动作。为了稳定控制腔的压力，保证雨淋阀的可靠性，本条规定:并联设置雨淋阀组的雨淋系统，雨淋阀控制腔的入口要求设有止回阀。资料编号6.2.6本条是对原规范第5.2.2条的修改。规定报警阀的安装高度，是为了方便施工、测试与维修工作。系统启动和功能试验时，报警阀组将排放出一定量的水，故要求：在设计时相应设置足够能力的排水设施。GB50084--20016.2.7新增条文。为防止误操作，本条对报警阀进出口设置的控制阀，规定采用信号阀或配置能够锁定阀板位置的锁具。6.2.8本条是对原规范第5.2.3条的修改。规定水力警铃工作压力、安装位置和与报警阀组连接管的直径及长度，目的是为了保证水力警铃发出警报的位置和声强。6.3水流指示器6.3.1新增条文。水流指示器的功能，是及时报告发生火灾的部位。本条对系统中@第37页，共69页\n@www.sinoaec.com要求设置水流指示器的部位提出了规定，即每个防火分区和每个楼层均要求没有水流指示器。同时规定当一个湿式报警阀组仅控制一个防火分区或一个层面的喷头时，由于报警阀组的水力警铃和压力开关已能发挥报告火灾部位的作用，故此种情况允许不设水流指示器。6.3.2新增条文。设置货架内喷头的仓库，顶板下喷头与货架内喷头分别设置水流指示器，有利于判断喷头的状况，故规定此条。6.3.3新增条文。为使系统维修时关停的范围不致过大而在水流指示器人口前设置阀门时，要求该阀门采用信号阀，以便显示阀门的状态，其目的是为了防止因误操作而造成配水管道断水的故障。6.4压力开关《自动喷水6.4.1新增条文。雨淋系统和水幕系统采用开式喷头，平时报警阀出口后的管道内没有水，系统启动后的管道充水阶段，管内水的流速较快，容易损伤水流指示器，灭因此采用压力开关较好。火系统设计规范6.4.2新增条文。稳压泵的启停，要求可靠地自动控制，因此规定采用消防压力开关，并要求其能够根据最不利点处喷头的工作压力，调节稳压泵的启停压力。6.5末端试水装置6.5.1新增条文。提出了设置末端试水装置的规定。为了检验系统的可靠性，测试》系统能否在开放一只喷头的最不利条件下可靠报警并正常启动，要求在每个报警阀的供水最不利点处设置末端试水装置。末端试水装置测试的内容，包括水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及最不利点资料编号处的喷头工作压力等。其他的防火分区与楼层，则要求在供水最不利点处装设直径25mm的试水阀，以便在必要时连接末端试水装置。：6.5.2新增条文。规定了末端试水装置的组成、试水接头出水口的流量系数，以及GB50084--2001其出水的排放方式(见图9)。为了使末端试水装置能够模拟实际情况，进行开放1只喷头启动系统等试验，其试水接头出水口的流量系数，要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。例如:某酒店在客房中安装边墙型扩展覆盖喷头，走廊安装下垂型标准喷头，其所在楼层如设置末端试水装置，试水接头出水口的流量系数，要求为K=80。当末端试水装置的出水口直接与管道或软管连接时，将改变试水接头出水口的水力状态，影响测试结果。所以，本条对末端试水装置的出水，提出采取孔口出流的方式排入排水管道的要求。@第38页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范》资料编号：GB50084--2001@第39页，共69页\n@www.sinoaec.com7喷头布置7.1一般规定7.1.1新增条文。闭式喷头是自动喷水灭火系统的关键组件，受火灾热气流加热开放后喷水并启动系统。能否合理地布置喷头，将决定喷头能否及时动作和按规定强度喷水。本条规定了布置喷头所应遵循的原则。1将喷头布置在顶板或吊顶下易于接触到火灾热气流的部位，有利于喷头热敏元件的及时受热；2使喷头的洒水能够均匀分布。当喷头附近有不可避免的障碍物时，要求按本《自动喷水规范7.2节喷头与障碍物的距离的要求布置喷头，或者增设喷头，补偿因喷头的洒水受阻而不能到位灭火的水量。7.1.2本条是对原规范第4.1.1条、第4.1.2条的修改和补充。原规范中“喷头最大灭火系统设计规范水平间距”的概念，实际是指“同一根配水支管上喷头间的距离及相邻配水支管间的距离”，需要根据设计选定的喷水强度、喷头的流量系数和工作压力确定。由于该参数将影响火场中的喷头开放时间，因此提出最大值限制。目的是使喷头既能适时开放，又能按规定的强度喷水。》本条参考美国NFPA-13(1996年版)标准做法，提出同一根配水支管上喷头间和配水支管间最大距离的规定，和一只喷头最大保护面积的规定。以喷头A、B、C、D为顶点的围合范围为正方形(见图10)，每只喷头的25%水量喷洒在正方形ABCD内。根据喷头的流量系数、工作压力以及喷水强度，可以求资料编号出正方形ABCD的面积和喷头之间的距离。：GB50084--2001@第40页，共69页\n@www.sinoaec.com《2自动喷水例如中危险级I级场所，当选定喷水强度为6L/min·m，喷头工作压力为0.1MPa时，每只K=80喷头的出水量为:q=K10P=80L/min灭802火系统设计规范∴面积ABCD==13.33(m)6正方形的边长为:AB=13.33=3.65(m)依此类推，当喷头工作压力不同时，喷头的出水量不同，因而间距也不同，例》如:若喷头工作压力为0.05MPa，喷头的出水量q为:q=56.57L/min资料编号此时正方形保护面积为:56.572面积ABCD==9.43(m)6：边长为:AB=9.43=3.07(m)GB50084--2001为了控制喷头与起火点之间的距离，保证喷头开放时间，本规范规定:中危险级2I级场所采用K=80标准喷头时，一只喷头的最大保护面积为12.5m，配水支管上喷头间和配水支管间的最大距离，正方形布置时为3.6m，矩形或平行四边形布置时的长边边长为4.0m。规定喷头与端墙最大距离的目的，是为了使喷头的洒水能够喷湿墙根地面并不留漏喷的空白点，而且能够喷湿一定范围的墙面，防止火灾沿墙面的可燃物蔓延。本规范表7.1.2中的“注1”，对仅在走道布置喷头的闭式系统，提出确定喷头间@第41页，共69页\n@www.sinoaec.com距的规定；“注2”则对货架内喷头的布置提出了要求。疏散走道内确定喷头间距的举例见本规范条文说明图8。7.1.3本条是对原规范第4.1.2条的修改。删除了“当楼板、屋面板为耐火极限等于或大于0.50h的非燃烧体时，其距离不宜大于30cm”的规定。规定直立、下垂型标准喷头溅水盘与顶板的距离，目的是使喷头热敏元件处于“易于接触热气流”的最佳位置。溅水盘距离顶板太近不易安装维护，且洒水易受影响；太远则升温较慢，甚至不能接触到热烟气流，使喷头不能及时开放。因此，本规范参考美国标准NFPA-13(1996年版)和英国消防协会BS5306-Part2标准，提出了相应的规定。吊顶下安装的喷头和吊顶型喷头，其安装位置不存在远离热烟气流的现象，故不受此项规定的限制(见图11、图12)。《自动喷水灭火系统设计规范》资料编号：GB50084--20017.1.4新增条文。本条参照美国标准，提出了直立和下垂安装的快速响应早期抑制@第42页，共69页\n@www.sinoaec.com喷头，喷头溅水盘与顶板距离的规定。7.1.5本条是对原规范第4.2.1条、第4.2.2条的修改。此条规定的适用对象由仓库扩展到包括图书馆、档案馆、商场等堆物较高的场所；由K=80的标准喷头扩展到包括其他大口径非标准喷头(见图13)。《自动喷水灭火系统设计规范7.1.6货架内布置的喷头，如果其溅水盘与货品顶面的间距太小，喷头的洒水将因货品的阻挡而不能达到均匀分布的目的。本条参考美国《货架储物仓库标准》》NFPA-231C(1995年版)和美国工厂联合保险系统标准，提出要求溅水盘与其上方层板的距离符合本规范7.1.3条的规定，与其下方货品顶面的垂直距离不小于150mm的规定。资料编号7.1.7本条是对原规范第4.2.3条第三款规定的修改。规定将货架内喷头设在能够挡烟的封闭分层隔板下方，如果恰好在喷头的上方有孔洞、缝隙，则要求在喷头的上方安装既能挡烟集热、又能挡水的焦热挡水板。对集热挡水板的具体规定是:要求采：2GB50084--2001用金属板制作，形状为圆形或正方形，其平面面积不小于0.12m。为有利于集热，要求焦热挡水板的周边向下弯边，弯边的高度要与喷头溅水盘平齐(见图14)。@第43页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范7.1.8原规范第4.3.3条。当吊顶上方闷顶或技术夹层的净空高度超过800mm，且其内部有可燃物时，要求设置喷头。如闷顶、技术夹层内部无可燃物，且顶板与吊顶均为非燃烧体时，可不设置喷头。》1983年冬某宾馆礼堂火灾，就是因为吊顶内电线故障起火，引燃吊顶内的可燃物，致使钢屋架很快坍塌。造成很大损失。又如1980年，美国拉斯维加斯市米高梅大饭店(20层2000个床位)的底层游乐场，由于吊顶内电气线路超负荷运转，开始是资料编号阴燃，约三四个小时后火焰冒出吊顶外，长140多米的大厅在15min内成为一片火海。当时在场数千人四处奔跑。事后州消防局长感叹地说:这样的蔓延速度，即使当：时有几百名消防队员在场，也是无能为力的。据介绍该建筑在设计时，大厅的上下GB50084--2001楼层均装有自动喷水灭火系统，只有游乐大厅未装。设计人员的理由是该厅全天24h不断人，如发生火灾能及时扑救。由于起火部位在吊顶上方，而闷顶内又未设喷头，结果未能及时扑救，造成了超过1亿美元的火灾损失。7.1.9本条是对原规范第4.1.5条的修改。强调了当在建筑物的局部场所设置喷头时，其门、窗、孔洞等开口的外侧及与相邻不设喷头场所连通的走道，要求设置防止火灾从开口处蔓延的喷头。此种做法可起很大作用。例如1976年5月上海第一百货公司八层的火灾:同在八@第44页，共69页\n@www.sinoaec.com层的服装厂与手工艺制品厂植绒车间仅一墙之隔，服装厂装有闭式系统，而植绒车间则未装。植绒车间发生火灾后，火势经隔墙上的连通窗口向服装厂蔓延。服装厂内喷头受热动作后，阻断了火灾向服装厂的扩展(见图15)。7.1.10新增条文。规定装设通透性不挡烟吊顶的场所，其设置的闭式喷头，要求布置在顶板下，以便易于接触火灾热气流。7.1.11本条参考了美国NFPA-13(1996年版)标准，对原规范第4.1.3条作了修改。要求在倾斜的屋面板、吊顶下布置的喷头，垂直于斜面安装，喷头的间距按斜面的距离确定。当房间为尖屋顶时，要求屋脊处布置一排喷头。为利于系统尽快启动和便于安装，按屋顶坡度规定了喷头溅水盘与屋脊的垂直距离:屋顶坡度≥1/3时，不应大于0.8m；<1/3时，不应大于0.6m(见图16)。《自动喷水灭火系统设计规范》资料编号：GB50084--2001@第45页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范》资料编号7.1.12本条是对原规范第4.4.3条的修改。参考了美国NFPA-13(1996年版)标准，：并根据边墙型喷头与室内最不利点处火源的距离远、喷头受热条件较差等实际情况，GB50084--2001调整了配水支管上喷头间的最大距离和侧喷水量跨越空间的最大保护距离数据。美国NFPA-13(1996年版)标准规定:边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。本规范表7.1.12中的规定，按边墙型喷头的前喷水量占流量的70%～80%，喷向背墙的水量占20%～30%流量的原则作了调整。中危险级I级场所，喷头在配水支管上的最大间距确定为3m，单排布置边墙型喷头时，喷头至对面墙的最大距离为3m，1只喷头保2护的最大地面面积为9m，并要求符合喷水强度要求。@第46页，共69页\n@www.sinoaec.com7.1.13新增条文。根据本规范7.1.12条条文说明中提出的要求，规定了布置边墙型扩展覆盖喷头时的技术要求。此种喷头的优点是保护面积大，安装简便；其缺点与边墙型标准喷头相同，即喷头与室内最不利处起火点的最大距离更远，影响喷头的受热和灭火效果，所以国外规范对此种喷头的使用条件要求很严。鉴于目前国内对使用边墙型扩展覆盖喷头的呼声很高，而此种喷头又尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，因此设计中采用此种喷头时，要求按本条规定并根据生产厂提供的喷头流量特性、洒水分布和喷湿墙面范围等资料，确定喷水强度和喷头的布置。图17为边墙型扩展覆盖喷头布水及喷湿墙面示意图。《自动喷水灭火系统设计规范》资料编号：GB50084--2001@第47页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范》资料编号：GB50084--20017.1.14原规范第4.4.2条是针对直立式边墙型喷头规定的(见图18)，本条补充了对水平式边墙型喷头的相关规定。@第48页，共69页\n@www.sinoaec.com《自动喷水7.1.15本条是对原规范第6.5.3条的修改。按防火分隔水幕和防护冷却水幕，分别灭火系统设计规范规定了布置喷头的排数及排间距。水幕的喷头布置，应当符合喷水强度和均匀布水的要求。本规范规定水幕的喷水强度，按直线分布衡量，并不能出现空白点。1防护冷却水幕与防火卷帘或防火幕等分隔物配套使用时，要求喷头单排布置，并将水喷向防火卷帘或防火幕等保护对象。》2防火分隔水幕采用开式洒水喷头时按不少于2排布置，采用水幕喷头时按不少于3排布置。多排布置喷头的目的，是为了形成具有一定厚度的水墙或多层水帘。7.2喷头与障碍物的距离资料编号7.2.1新增条文。参考了美国NFPA-13(1996年版)标准有关规定，提出了当顶板下有梁、通风管道或类似障碍物，且在其附近布置喷头时，避免梁、通风管道等障碍：GB50084--2001物影响喷头布水的规定(见本规范图7.2.1)。喷头的定位，应当同时满足本规范7.1节中喷头溅水盘与顶板距离的规定，以及喷头与障碍物的水平间距不小于本规范表7.2.1的规定。如有困难，则要求增设喷头。@第49页，共69页\n@www.sinoaec.com表11为美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)中喷头与梁、通风管道等障碍物的间距规定。表11喷头与梁、通风管道的距离喷头溅水盘与梁、通风管道底面的喷头与梁、通风管最大垂直距离b(m)道的水平距离标准喷头其他喷头a(m)00a＜0.30.060.040.3≤a＜0.60.140.140.6≤a＜0.90.240.250.9≤a＜1.20.350.381.2≤a＜1.50.450.551.5≤a＜1.8＞0.45＞0.55a＝1.8《自动喷水7.2.2新增条文。参考了美国NFPA-13(1996年版)标准的规定。喷头附近如有屋架等间断障碍物或管道时，为使障碍物对洒水的影响降至最小，规定喷头与上述障碍灭物保持一个最小的水平距离。这一水平距离，是由障碍物的最大截面尺寸或管道直火系统设计规范径决定的(见本规范图7.2.2)。7.2.3本条是参考美国NFPA-13(1996年版)标准中的有关规定，对原规范第4.3.6条第二款的修改。针对宽度大于1.2m的通风管道、排管等水平障碍物对喷头洒水的遮挡作用，提出了增设喷头的规定，以补偿受阻部位的喷水强度(见本规范图7.2.3)。》7.2.4新增条文。喷头附近的不到顶隔墙，将可能阻挡喷头的洒水。为了保证喷头的洒水能到达隔墙的另一侧，提出了按喷头溅水盘与不到顶隔墙顶面的垂直距离，确定二者间最大水平间距的规定，参见表12(见本规范图7.2.4)。资料编号7.2.5新增条文。顶板下靠墙处有障碍物时，将可能影响其邻近喷头的洒水。参照美国NFPA-13(1996年版)标准的相关规定，提出了保证洒水免受阻挡的规定(见本规：范图7.2.5)。GB50084--20017.2.6原规范第4.4.1条。参考了美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)的有关规定。规定本条的目的，是为了防止障碍物影响边墙型喷头的洒水分布。@第50页，共69页\n@www.sinoaec.com表12美国《自动喷水灭火系统安装标准》NFPA—13(1996年版)中对喷头与不到顶隔墙间距离的规定喷头溅水盘与不到喷头与不到顶隔墙的水平距离顶隔墙顶面的最小a(mm)垂直距离b(mm)75(3in)a≤150(6in)100(4in)150＜a≤225(6～9in)150(6in)225＜a≤300(9～12in)200(8in)300＜a≤375(12～15in)237.5(91/2in)375＜a≤450(15～18in)312.5(121/2in)450＜a≤600(18～24in)387.5(151/2in)600＜a≤750(24～30in)450(18in)a＞750(30in)《自动喷水本节中各种障碍物对喷水形成的阻挡，将削弱系统的灭火能力。根据喷头洒水不留空白点的要求，要求对因遮挡而形成空白点的部位增设喷头。灭火系统设计规范》资料编号：GB50084--2001@第51页，共69页\n@www.sinoaec.com8管道8.0.1本条为原规范第5.4.1条和第5.4.5条。为了保证系统的用水量，报警阀出口后的管道上不能设置其他用水设施。系统配水管道的工作压力，仍维持原规定，即不大于1.2MPa。8.0.2本条为原规范第5.4.1条的修改。为保证配水管道的质量，避免不必要的检修，要求报警阀出口后的管道采用热镀锌钢管。报警阀入口前的管道，当采用内壁未经防腐涂覆处理的钢管时，要求在这段管道的末端、即报警阀的入口前，设置过滤器。8.0.3新增条文。本条对管道的连接方式提出了规定。要求报警阀出口后的热镀锌《钢管，采用沟槽式管道连接件(卡箍)、丝扣或法兰连接，不允许管段之间焊接。报警自动喷水阀入口前的管道，因没有强制规定采用镀锌钢管，故管道的连接允许焊接。8.0.4新增条文。为了便于检修，本条提出了要求管道分段采用法兰连接的规定，灭并对水平、垂直管道中法兰间的管段长度，提出了要求。火系统设计规范8.0.5本条在原规范第5.4.3条的基础上，补充了要求经水力计算确定管径，管道布置力求均衡配水管入口压力的规定。只有经过水力计算确定的管径，才能做到既合理、又经济。在此基础上，提出了在保证喷头工作压力的前提下，限制轻、中危险级场所系统配水管入口压力不宜超过0.40MPa的规定。》8.0.6原规范第5.4.3条。控制系统中配水管两侧每根配水支管设置的喷头数，目的是为了控制配水支管的长度，避免水头损失过大。8.0.7新增条文。本规范表8.0.7，对原规范第7.1.5条作了适当修改。限制各种直资料编号径管道控制的标准喷头数，是为了保证系统的可靠性和尽量均衡系统管道的水力性能。各国规范均有类似规定(见表13)。：8.0.8本条是对原规范第5.4.2条规定的修改。为控制小管径管道的水头损失和防止GB50084--2001杂物堵塞管道，提出短立管及末端试水装置的连接管的最小管径，不小于25mm的规定。8.0.9本条是对原规范第6.2.3条和第6.3.3条的修改。参考美国NFPA-13(1996年版)标准的有关规定，对干式、预作用及雨淋系统报警阀出口后配水管道的充水时间提出了新的要求:干式系统不宜超过1min，预作用和雨淋系统不宜超过2min。其目的，是为了达到系统启动后立即喷水的要求。8.0.11本条是对原规范第5.4.4条的修改。自动喷水灭火系统的管道要求有坡度，@第52页，共69页\n@www.sinoaec.com并坡向泄水管。按本条规定，充水管道坡度不宜小于2‰；准工作状态不充水的管道，坡度不宜小于4‰。规定此条的目的在于:充水时易于排气；维修时易于排尽管内积水。表13各国管道估算表汇总英国(BS5306)《自动美国(NFPA)日本(损保协会)原苏联《自动消喷名称《自动喷水灭火系统安装标《自动消防灭火设备防水灭火系统安装规准》规则》设计规范》则》满宁公式海登-威廉公式i=0.001029×1.8582计算公式6.05×Q×10Q∆P=(mbar/m)c=1201.854.87C×dd5.33《自动喷水(mH2O/m)建筑物危险严重轻级中级严重级轻级中级轻级中级严重级—等级级喷水强度灭8.1～15～（L／2.255.07.5～302.8～4.14.1～8.156.510—火系统设计规范16.3252min·m）240260作用面积72～260～279～372～465～284150～360～—(m)360300139139232360300最不利点处》喷头0.050.10.10.05压力(MPa)管道直径控制喷头数控制喷头数控制喷头数控制喷头数201—————————253——22221—2资料编号32—2或323343213全部40—4或645576425按50—8或9810101086410水力：70—16或18123020201612820计GB50084--200180——1860403224181236算100——48100100＞3248481675150————275—＞48＞4848140200————————＞48—@第53页，共69页\n@www.sinoaec.com9水力计算9.1系统的设计流量9.1.1本条是对原规范第5.1.4条的修改。喷头流量的计算公式:Pq=K(1)49.8×10此公式国际通用，当P采用MPa时约为:《q=K10P(2)自动喷水式中P—喷头工作压力[公式(1)取Pa、公式(2)取MPa]；K—喷头流量系数；灭q—喷头流量(L/min)。火系统设计规范9.1.2本条是对原规范第7.1.1条第一款的修改。参照国外标准，提出了确定作用面积的方法。1英国《自动喷水灭火系统安装规则》BS5306-Part2-1990规定的计算方法为:应由水力计算确定系统最不利点处作用面积的位置。此作用面积的形状应尽可能接》近矩形，并以一根配水支管为长边，其长度应大于或等于作用面积平方根的1.2倍。2美国《自动喷水灭火系统安装标准》NFPA13(1996年版)规定对于所有按水力计算要求确定的设计面积应是矩形面积，其长边应平行于配水支管，边长等于或大资料编号于作用面积平方根的1.2倍喷头数若有小数就进位成整数。当配水支管的实际长度小于边长的计算值，即:实际边长<1.2A时，作用面积要扩展到该配水管邻近配水支管上的喷头。：GB50084--2001@举例(见图19):第54页，共69页\n@www.sinoaec.com《自动喷水2已知:作用面积1500ft2灭每个喷头保护面积10×12=120(ft)火系统设计规范1500求得喷头数n==12.5≈13120矩形面积的长边尺寸L=1.21500=46.48(ft)每根配水支管的动作喷头数46.48n′==3.87≈4(只)》1222注:1ft=0.0929m；1ft=0.3048m。3德国《喷水装置规范》(1980年版)规定:首先确定作用面积的位置，要求出作用面积内的喷头数。要求各单独喷头的保护面积与作用面积内所有喷头的平均保护资料编号面积的误差不超过20%。注:相邻四个喷头之间的围合范围为一个喷头的保护面积。：举例:当300m2的作用面积内有40个喷头时，其平均保护面积为300/40=7.5m2。GB50084--2001@2当布置喷头时(见图20)，一只喷头的最大保护面积为8.75m，其误差为17%小于20%，因此允许喷头的间距不做调整。第55页，共69页\n@www.sinoaec.com《自动喷水9.1.3本条规定提出了系统的设计流量，按最不利点处作用面积内的喷头全部开放喷水时，所有喷头的流量之和确定，并按本规范公式(9.1.3)表述上述含义。灭英国标准的规定:应保证最不利点处作用面积内的最小喷水强度符合规定。当喷火系统设计规范头按正方形、长方形或平行四边形布置时，喷水强度的计算，取上述四边形顶点上四个喷头的总喷水量并除以4，再除以四边形的面积求得。美国标准的规定:作用面积内每只喷头在工作压力下的流量，应能保证不小于最小喷水强度与一个喷头保护面积的乘积。水力计算应从最不利点处喷头开始，每个》喷头开放时的工作压力不应小于该点的计算压力。9.1.4本条规定，对任意作用面积内的平均喷水强度，最不利点处作用面积内任意4只喷头围合范围内的平均喷水强度，提出了要求。资料编号9.1.5新增条文。规定了设有货架内喷头闭式系统的设计流量计算方法。对设有货架内喷头的仓库，要求分别计算顶板下开放喷头和货架内开放喷头的设计流量后，再取二者之和，确定为系统的设计流量。上述方法是参考美国《货架储物仓库标准》：GB50084--2001@NFPA-231C(1995年版)和美国工厂联合保险系统标准的有关规定确定的。9.1.6新增条文。本条是针对建筑物内设有多种类型系统，或按不同危险等级场所分别选取设计基本参数的系统，提出了出现此种复杂情况时确定系统设计流量的方法。9.1.7新增条文。当建筑物内同时设置自动喷水灭火系统和水幕时，与喷淋系统作用面积交叉或连接的水幕，将可能在火灾中同时工作，因此系统的设计流量，要求按包括与喷淋系统同时工作的水幕的用水量计算，并取二者之和中的最大值确定。第56页，共69页\n@www.sinoaec.com9.1.8新增条文。采用多台雨淋阀，并分区逻辑组合控制保护面积的系统，其设计流量的确定，要求首先分别计算每台雨淋阀的流量，然后将需要同时开启的各雨淋阀的流量迭加，计算总流量，并选取不同条件下计算获得的各总流量中的最大值，确定为系统的设计流量。9.1.9新增条文。本条提出了建筑物因扩建、改建或改变使用功能等原因，需要对原有的自动喷水灭火系统延伸管道、扩展保护范围或增设喷头时，要求重新进行水力计算的规定，以便保证系统变化后的水力特性符合本规范的规定。9.2管道水力计算9.2.1采用经济流速是给水系统设计的基础要素，本条在原规范第7.1.3条基础上调《整为宜采用经济流速，必要时可采用较高流速的规定。采用较高的管道流速，不利自动喷水于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。灭原规范中关于“管道内水流速度可以超过5m/s，但不应大于10m/s”的规定，是火系统设计规范参考下述资料提出的:我国《给排水设计手册》(第三册)建议，管内水的平均流速，钢管允许不大于5m/s；铸铁管为3m/s；原苏联规范中规定，管径超过40mm的管内水流速度，在钢管中不应超过10m/s，》在铸铁管中不应超过3～5m/s；德国规范规定，必须保证在报警阀与喷头之间的管道内，水流速度不超过10m/s，在组件配件内不超过5m/s。资料编号9.2.2原规范第7.1.4条。自动喷水灭火系统管道沿程水头损失的计算，国内外采用的公式有以下几种:我国现行国家标准《自动喷水灭火系统设计规范》GBJ84采用原《建筑给水：GB50084--2001@排水设计规范》(GB15)的公式:2Vi=0.00107(3)1.3dj或2Qi=0.001736(4)5.3dj式中dj—管道计算内径(m)。第57页，共69页\n@www.sinoaec.com该公式的管道摩阻系数按旧钢管计算，并要求管道内水的平均流速，符合V≥1.2m/s的条件。我国原兵器工业部五院对计算雨淋系统管道水头损失采用的公式:2Qi=10.293n(5)5.33d上式中的粗糙系数n值，考虑平时管道内没有水流，采用n=0.0106(生活给水管的n值采用0.012)。公式(5)可换算成:2Qi=0.001157(6)5.33d《自动喷水原苏联《自动喷水系统规范》采用公式(5)，但n值采用0.010，可换算成:2Qi=0.001029(7)d5.33灭火系统设计规范英、美、日、德等国的自动喷水灭火系统规范，采用Hazen-Williams(海登-威廉)公式:1.8586.05×Q×10∆P=(mbar/m)(8)1.854.87C×d》式中C—管道材质系数，铸铁管C=100，钢管C=120。美国工业防火手册规定:当自动喷水灭火系统的管道采用钢管或镀锌钢管时，管径为2in或以下时C=100；大于2in时C=120。资料编号日本资料介绍:当管径大于50mm，管道内平均流速大于1.5m/s时采用Hazen-Williams公式。其中C值:干式系统的钢管C=100；湿式系统的钢管C=120，铸铁管C=100。：GB50084--2001@对管径为50mm及以下者，水头损失按Weston公式计算:20.01739−0.1087dV(9)∆h=0.0126+×V2gd上式适用于铜管等相当光滑管道，旧钢管的水头损失按上式增加30%。选择上述公式计算的水头损失值见表14。式中i—每米管道水头损失(mH2O/m)；Q—流量(L/min)；V—流速(m/s)；第58页，共69页\n@www.sinoaec.comg—重力加速度；d—管道内径。表14各公式计算水头损失值比较表水头损失i(mH2O／m)喷头流量Q管径D公式公式公式公式(个)(L／min)(mm)(4)(5)(7)(8)180250.7760.5770.5130.2922160320.6670.4920.4382.2745400500.4920.3590.3190.22510800700.5140.3720.3310.230151200800.4670.3360.2990.2222016001000.1900.1360.1210.1043024001500.0540.03830.03400.0328《自动喷水从上表可见，由于各公式本身的局限性或某些缺陷，使计算结果相差较大。其中按我国采用公式计算出的水头损失最高。灭考虑下述因素，仍沿用原规范采用的计算公式。火系统设计规范1自动喷水灭火系统与室内给水系统管道水力计算公式的一致性；2目前我国尚无自动喷水灭火系统管道水头损失实测资料；3据《美国工业防火手册》介绍:“经过实测，自动喷水系统管道在使用20～25年后，其水头损失接近设计值”。》9.2.3本条是对原规范第7.1.4条规定注解的修改。局部水头损失的计算，英、美、日、德等国规范均采用当量长度法。原规范规定:自动喷水系统管道的局部水头损失，可按沿程水头损失的20%计算。为与国际惯例保持一致，本规范此次修订改为规定资料编号采用当量长度法计算。由于我国缺乏实验数据，故仍采用原规范条文说明中推荐的数据。：美国标准的规定见表15。GB50084--2001@日本、德国规范的当量长度表与表14相同。表14中的数据是按管道材质系数C=120计算，当C=100时，需乘以修正系数0.713。第59页，共69页\n@www.sinoaec.com表15美国规范当量长度表(m)45°90°90°长三通或管件名称蝶阀闸阀弯管弯管弯管四通管250.30.60.31.5——320.30.90.31.8——400.61.20.32.4——500.61.50.93.11.80.3700.91.81.23.72.10.3管件直径800.92.11.54.63.10.3(mm)1001.23.11.86.13.70.61251.53.72.47.62.70.61502.14.32.79.23.10.92002.75.54.010.73.71.2《2503.36.74.915.35.81.5自动喷水9.2.4原规范第7.1.5条。本条规定了水泵扬程或系统入口供水压力的计算方法。计算中对报警阀、水流指示器局部水头损失的取值，按照相关的现行标准作了规定。灭火系统设计规范要求生产厂在产品样本中说明此项指标是否符合现行标准的规定，当不符合时，要求提出相应的数据。9.3减压措施9.3.1原规范第7.2.1条调整了对设置减压孔板管段的要求。要求减压孔板采用不锈》钢板制作，按常规确定的孔板厚度:Φ50～80mm时，δ=3mm；φ100～150mm时，δ=6mm；φ200mm时，δ=9mm。减压孔板的结构示意图见图21。资料编号：GB50084--2001@第60页，共69页\n@www.sinoaec.com《自动喷水9.3.2原规范第7.2.2条。节流管的结构示意图见图22。灭火系统设计规范》资料编号9.3.3新增条文。规定了减压孔板水头损失的计算公式，标准孔板水头损失的计算，：有各种不同的计算公式。经过反复比较，本规范选用1985年版《给水排水设计手册》GB50084--2001@第二册中介绍的公式，此公式与《工程流体力学》(东北工学院李诗久主编)《流体力学及流体机械》(东北工学院李富成主编)、《供暖通风设计手册》及1985年版《给水排水设计手册》中介绍的公式计算结果相近。原规范条文说明中介绍的公式，用于规定的孔口直径时有一定局限性，理由是当孔板孔口直径较小时，计算结果误差较大。9.3.4新增条文。规定了节流管水头损失的计算公式。节流管的水头损失包括渐缩第61页，共69页\n@www.sinoaec.com管、中间管段与渐扩管的水头损失。即:H=H+H(10)jj1j2-2式中Hj—节流管的水头损失(10MPa)；-2Hjl—渐缩管与渐扩管水头损失之和(10MPa)；-2Hj2—中间管段水头损失(10MPa)。渐缩管与渐扩管水头损失之和的计算公式为:2VjH=ζ•(11)j12g中间管段水头损失的计算公式为:2Vj《H=0.00107•L•(12)j21.3自动喷水dj式中Vj—节流管中间管段内水的平均流速(m/s):ζ—渐缩管与渐扩管的局部阻力系数之和；灭火系统设计规范dj—节流管中间管段的计算内径(m)；L—节流管中间管段的长度(m)。节流管管径为系统配水管道管径的1/2，渐缩角与渐扩角取α=30°。由《建筑给水排水设计手册》(1992年版)查表得出渐缩管与渐扩管的局部阻力系数分别为0.24》和0.46。取二者之和ζ=0.7。9.3.5新增条文。提出了系统中设置减压阀的规定。近年来，在设计中采用减压阀作为减压措施的已经较为普遍。本条规定:1为了防止堵塞，要求减压阀入口前设过滤器；资料编号2为有利于减压阀稳定正常的工作，当垂直安装时，要求按水流方向向下安装；3与并联安装的报警阀连接的减压阀，为检修时不关停系统，要求设有备用的：减压阀(见图23)。GB50084--2001@第62页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范》资料编号：GB50084--2001@第63页，共69页\n@www.sinoaec.com10供水10.1一般规定10.1.1原规范第3.1.1条。在相关规范规定的基础上，对水源提出了“无污染、无腐蚀、无悬浮物”的水质要求，以及保证持续供水时间内用水量的补充规定。目前我国对自动喷水灭火系统采用的水源及其供水方式有:由给水管网供水；采用消防水池；采用天然水源。国外自动喷水灭火系统规范中也有类似的规定，例如:原苏联《自动消防设计规范》中自动喷水灭火系统的供水可以是:能够经常保证供给系统所需用水量的区域供《自动喷水水管、城市给水管和工业供水管道河流、湖泊和池塘；井和自流井。上面所列举水源水量不足时，必须设消防水池。英国《自动喷水灭火系统安装规则》规定可采用的水源有:城市给水干管、高位灭火系统设计规范专用水池、重力水箱、自动水泵、压力水罐。除上述规定外，还要求系统的用水中不能含有可堵塞管道的纤维物或其他悬浮物。10.1.2新增条文。对与生活用水合用的消防水池和消防水箱，要求其储水的水质符》合饮用水标准，以防止污染生活用水。10.1.3原规范第3.1.1条和第3.1.2条中有关保证供水可靠性的内容。提出了在严寒和寒冷地区，要求采取必要的防冻措施，避免因冰冻而造成供水不足或供水中断的现象发生。资料编号我国近年的火灾案例中，仍存在因缺水或供水中断，而使系统失效，造成严重事故的现象，因此要高度重视供水的可靠性。：国外同样存在因缺水或供水中断，而使系统不能成功灭火的现象(见表16)。GB50084--2001@第64页，共69页\n@www.sinoaec.com表16自动喷水灭火系统不成功案例的统计表合计件数行业学公共办事公共百货店工其住宅仓库原因校建筑机构会场小卖部厂他百分率累计件数(％)(％)供水中断43413231228379167111035.435.5作业危险011103812366542413.648.9供水量不足1215343425903119.958.8喷水故障1012440420732628.467.2保护面积不当00031571118312568.175.3设备不完善832910241118702548.183.4结构不合防火532119103511221876.089.4标准《装置陈旧1112031561652.191.5自动喷水干式阀不合格0000164450561.893.3动作滞后0010005380531.795.0火灾蔓延00001111363521.796.7灭管道装置冻结0001054322441.498.1火系统设计规范其他0001071463601.9100合计20121348523751762351873134100100注：上表摘自“NFPA”FireJournalVOL64NO.4——Julyl970。10.1.4新增条文。自动喷水灭火系统是有效的自救灭火设施，将在无人操纵的条件》下自动启动喷水灭火，扑救初期火灾的功效优于消火栓系统。由于该系统的灭火成功率与供水的可靠性密切相关，因此要求供水的可靠性不低于消火栓系统。出于上述考虑，对于设置两个及以上报警阀组的系统，按室内消火栓供水管道的设置标准，资料编号提出“报警阀组前宜设环状供水管道”的规定(见图24)。：GB50084--2001@第65页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范10.2水泵10.2.1新增条文。提出了自动喷水灭火系统独立设置供水泵的规定。规定此条的目》的，是为了保证系统供水的可靠性与防止干扰。按一运一备或二运一备的要求设置备用泵，比例较合理而且便于管理。10.2.2新增条文。可靠的动力保障，也是保证可靠供水的重要措施。因此，提出了资料编号按二级负荷供电的系统，要求采用柴油机泵组做备用泵的规定。10.2.3新增条文。在本规范中重申了“系统的供水泵、稳压泵，应采用自灌式吸水：方式”，及水泵吸水口要求采取防止杂物堵塞措施的规定。GB50084--2001@10.2.4新增条文。对系统供水泵进出口管道及其阀门等附件的配置，提出了要求。对有必要控制水泵出口压力的系统，提出了要求采取相应措施的规定。10.3消防水箱10.3.1本条是对原规范第3.2.3条的修改，规定采用临时高压给水系统的自动喷水灭火系统，要求按现行国家标准《建筑设计防火规范》GBJ16-87(1997年版)、《高层民用建筑设计防火规范》GB50045-95(1997年版)等相关规范设置高位消防水箱。第66页，共69页\n@www.sinoaec.com设置消防水箱的目的在于:1利用位差为系统提供准工作状态下所需要的水压，达到使管道内的充水保持一定压力的目的；2提供系统启动初期的用水量和水压，在供水泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，控制初期火灾和为外援灭火争取时间。由于位差的限制，消防水箱向建筑物的顶层或距离较远部位供水时会出现水压不足现象，使在消防水箱供水期间，系统的喷水强度不足，因此将削弱系统的控灭火能力。为此，要求消防水箱满足供水不利楼层和部位喷头的最低工作压力和喷水强度。10.3.2本条是对原规范第3.2.4条第二款的修改。原规范虽有建筑高度不超过24m《自动喷水的轻危险级、中危险级场所的系统，可采用气压给水设备或稳压泵替代消防水箱的规定，但未对其流量与持续供水能力提出要求。针对原规范的上述规定，本条提出:当此类建筑设置高位消防水箱确有困难时，要求采用满足5L/s流量和提供10min持灭火系统设计规范续供水能力的气压供水设备。10.3.3新增条文。对消防水箱的出水管提出了要求。要求出水管设有止回阀，是为了防止水泵的供水倒流入水箱；要求在报警阀前接入系统管道，是为了保证及时报警；规定采用较大直径的管道，是为了减少水头损失。10.4水泵接合器》10.4.1原规范第3.1.3条。提出了设置水泵接合器的规定。水泵接合器是用于外部增援供水的措施，当系统供水泵不能正常供水时，由消防车连接水泵接合器向系统资料编号的管道供水。美国巴格斯城的K商业中心仓库1981年6月21日发生火灾，由于没有设置水泵接合器，在缺水和过早断电的情况下，消防车无法向自动喷水灭火系统供水。上述案例说明了设置水泵接合器的必要性。水泵接合器的设置数量，要求按：GB50084--2001@系统的流量与水泵接合器的选型确定。10.4.2新增条文。受消防车供水压力的限制，超过一定高度的建筑，通过水泵接合器由消防车向建筑物的较高部位供水，将难以实现一步到位。为解决这个问题，根据某些省市消防局的经验，规定在当地消防车供水能力接近极限的部位，设置接力供水设施。接力供水设施由接力水箱和固定的电力泵或柴油机泵、手抬泵等接力泵，以及水泵结合器或其他形式的接口组成。接力供水设施示意图见图25。第67页，共69页\n@www.sinoaec.com《自动喷水灭火系统设计规范》资料编号：GB50084--2001@第68页，共69页\n@www.sinoaec.com11操作与控制11.0.1新增条文。对湿式与干式系统，规定采用压力开关信号并直接连锁的方式，在喷头动作后立即自动启动供水泵。对预作用与雨淋系统及自动控制的水幕系统，则要求在火灾报警系统报警后，立即自动向配水管道供水，并要求符合本规范8.0.9条的规定。采用消防水箱为系统管道稳压的，应由报警阀组的压力开关信号联动供水泵；采用气压给水设备时，应由报警阀组或稳压泵的压力开关信号联动供水泵。11.0.2新增条文。对预作用与雨淋系统及自动控制的水幕系统，提出了要求具有自《动、手动远控和现场应急操作三种启动供水泵和开启雨淋阀控制方式的规定。自动喷水11.0.3新增条文。提出了雨淋系统和自动控制的水幕系统中开启雨淋阀的控制方式，允许采用电动、液(水)动或气动控制。灭控制充液(水)传动管上闭式喷头与雨淋阀之间的高程差，是为了控制与雨淋阀连火系统设计规范接的充液(水)传动管内的静压，保证传动管上闭式喷头动作后能可靠地开启雨淋阀。11.0.4新增条文。规定了与快速排气阀连接的电动阀的控制要求，是保证干式、预作用系统有压充气管道迅速排气的措施之一。11.0.5本条是对原规范第5.3.1条的修改。系统灭火失败的教训，很多是由于维护》不当和误操作等原因造成的。加强对系统状态的监视与控制，能有效消除事故隐患。对系统的监视与控制要求，包括:1监视电源及备用动力的状态；资料编号2监视系统的水源、水箱(罐)及信号阀的状态；3可靠控制水泵的启动并显示反馈信号；：4可靠控制雨淋阀、电磁阀、电动阀的开启并显示反馈信号。GB50084--2001@5监视水流指示器、压力开关的动作和复位状态。6可靠控制补气装置，并显示气压。第69页，共69页
