浅析高层建筑给排水施工.doc 7页

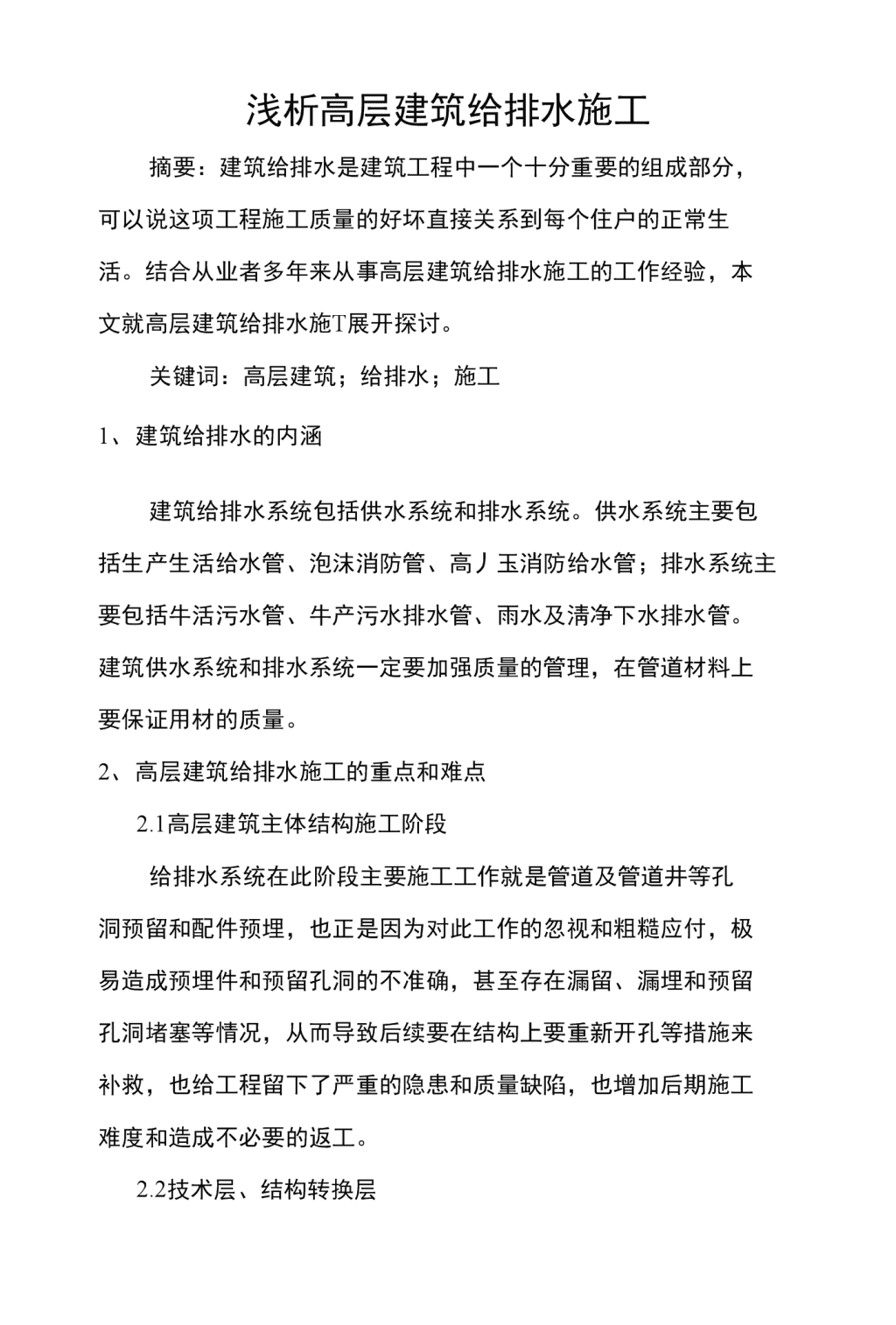

'浅析高层建筑给排水施工摘要：建筑给排水是建筑工程中一个十分重要的组成部分，可以说这项工程施工质量的好坏直接关系到每个住户的正常生活。结合从业者多年来从事高层建筑给排水施工的工作经验，本文就高层建筑给排水施T展开探讨。关键词：高层建筑；给排水；施工1、建筑给排水的内涵建筑给排水系统包括供水系统和排水系统。供水系统主要包括生产生活给水管、泡沫消防管、高丿玉消防给水管；排水系统主要包括牛活污水管、牛产污水排水管、雨水及淸净下水排水管。建筑供水系统和排水系统一定要加强质量的管理，在管道材料上要保证用材的质量。2、高层建筑给排水施工的重点和难点2.1高层建筑主体结构施工阶段给排水系统在此阶段主要施工工作就是管道及管道井等孔洞预留和配件预埋，也正是因为对此工作的忽视和粗糙应付，极易造成预埋件和预留孔洞的不准确，甚至存在漏留、漏埋和预留孔洞堵塞等情况，从而导致后续要在结构上要重新开孔等措施来补救，也给工程留下了严重的隐患和质量缺陷，也增加后期施工难度和造成不必要的返工。2.2技术层、结构转换层 现高层建筑多为综合用途布置，使得同一建筑不同用途的楼层采用不用的结构形式，相应给排水管道也进行不同的设计和布置，从而较标准层相比，结构转换层的机电管线布置较为复杂、密集，同时转换层也是给排水质量事故及维护最为频繁的区域。2.3地下室及设备层高层建筑多数重要设备一般设计安装在地下室及设备层，同时因为设备管线多，容易出现矛盾冲突，同时易占用较多的建筑空间，严重影响使用功能。而设备的安装是机电专业的心脏所在,其安装质量的好坏直接影响到整体功能的实现和系统的调试，因此应仔细核对图纸并及时与设计沟通，在施工前期对各专业设计图纸进行重新综合排布，绘制详细的综合管线布置图，做好每一个环节。3、施工重点难点解决方案3.1从管道材料方面严格要求，严密材料的进场和检验为了确保建筑给排水施工的质量，满足人们日益增长的需求，对于每批排水管道材料的进场都要安排专人进行检验，包括建筑施工单位的材料员、质检员、安全员、技术员等都要参加对 材料的检验入场过程，对材料的种类、材料规格、材料外观都要进行详细检验，具体的是要保证材料的包装完好无损、材料表面没有明显划痕或是磨损现象、材料的外观色泽要均匀，生产厂家出具的产品合格证书、质量合格报告、相关部门办理的使用许可证书等都要具备，做好材料的验收工作。因为在有些情况下，即使是同一个厂家生产的材料、使用的原料、生产工艺也都相同的情况下，还是会出现产品质量有差异的现象。3.2严格控制施工预埋过程现在越来越多的建设单位为了保证装修后楼层有足够的高度，创造舒适的空间，故除了常规的楼板管道预埋工作外，甚至部分系统管线要求穿梁安装，即在土建浇筑混凝土结构时就必须做好管道预埋或预留在结构梁或剪力墙上的工作，使横梁既要能穿过密集的管道，又要尽量避免破坏横梁的结构，同吋更要避免后续建筑施工，如土建建筑混凝土完成后，机械振动和人为因素对已完成的管道预埋工作构成破坏和偏移，所以这使得预埋工作的精确性提出了更苛刻的要求。为此，笔者人为必须强化此项丁作以有效预防事后凿孔和预留孔洞偏移等对建筑结构形成破坏，可以从以下几个方面着手：①加强安装人员技术培训，让其充分理解图纸，并熟悉预埋设备要求及安装工艺。Q编制预埋定位专项方案，尤其是重点时期重点部位的安装 工作。③执行全过程监控（如编制事态跟踪表），及吋补救与有效修正。总之要保证预留预埋安装完成后能达到使用要求，就必须与混凝土结构梁的施工密切配合，当结构梁与板制作模板时，预留预埋的测量定位就应同时进行。其前期质量的好坏不但直接影响到整个给排水部分工程的质量，而且影响到建筑整体的质量和安全，必须对此有足够的重视，并采取切实可靠的措施，保证给排水工程的施工质量。3.3给排水管道安装要点在完成给排水管道预埋预留工作后，便要与土建及装修单位密切配合，以开始给排水管道T作安装，这一阶段主要的重点在于：检查各预留孔洞和套管的位置和尺寸并加以疏通。选定的支撑件和固定支架的形式应符合设计及规范要求，且需固定在承重结构上。管道走向及各管底标高线标记进行测量，绘制实测大样图，详细注明尺寸；按实测大样图选定合格的管材和管件，进行配管。预制的管段配置完成后，应按大样图核对节点间尺寸及管件接口朝向。管道安装一般自下向上分层进行，先安装立管，后横管，连续施工。管安装按设计要求设置固定支架或支撑件后，在进行立管安装。3.4采取有效措施防止排水管道周边的渗漏现象 排水管道穿过楼层，和楼层的相接处常常会由于管道外壁和混凝土的结合不好，而使得管道渗水现象发生。尤其是塑料管道在穿过顶层时，建筑顶层露面封闭不严也会导致排水管道的渗漏现象发生。可以采取以下几方面的措施：第一、在立管管道的结合处标上记号，同时刷一层粘结剂，等到溶结层在管道的塑性外皮形成时，再刷一层中砂，待其凝固后就会在塑料管道的外层形成一层粗糙表面保护层，Z后再将管道相连接，且用细石混凝土进行吊模。第二、止水环的使用。采用之水韩并将其粘结在立管上，并同立管一起打入到混凝土当中，这能够大大增加管道和楼面的结合面及渗水的流动距离，很好的防止了排水管道周边的渗漏现象。3.5加强各专业的配合结构转换层，也因为楼层使川功能的转换，导致该楼层所涉及管道复杂，用途也各不相同，所以该位置往往是最考验管线综合布置和空间利用的地方，这里涉及到了建筑机电专业中的暖通、给排水、电气及智能花灯管、线、槽的安装和装修的设计造型等，稍有忽视，就会造成各专业的不协调、返工和严重的质量缺陷，如：出现管线位置冲突和标高交叉占位、降低楼层净高、检修空间不足等问题，给管道安装工程带来极大的困难和资源浪费。对此，对于类似该类楼层的这些问题应该控制在设计初期就做好沟通及图纸深化设计，在施工前提出相应的预防措施，重点 在于解决各专业间的“错、缺、漏、碰”找出问题所在，再结合经济效益、技术考虑，在最不利点通过典型的截血图或利川三维建模，依照电气让水管、水管让风管、小管让大管、有压管让无压管、一般性管道让动力性管道、同等情况下造价低让造价高的原则，将管道进行布置，将实际安装过程中可能出现的技术问题和负面影响，直观的暴露出来，提前在图纸上解决处理。再结合现场实际施工中的控制监督管理，以确保工程的顺利施工和施工质量及结合工期。3.6地下室与设备层安装要点 生活给水系统的给水泵房、给排水系统主要管网多集中在地下室及设备层，其安装为控制工期的关键工序，影响到系统冲洗和调试，所以必须精心布置，保证按时按质完成。如泵房，在开工前，潜污泵组在未安装之前必须先各安装好2台临时排水泵，能够随时投入使用，使排入设备房的污废水能抽出室外，避免水浸。而水泵设备的安装要求可概括为：定位准确，横平竖直，固定牢靠，严密无泄，性能达标。4、结语建筑给排水工程非常细致而又十分繁琐，在施工前要制定详细控制措施及施工工艺，施工过程严加控制，确保施工质量。另外，建筑给排水工程受其他相关专业影响大，施工中须做好协调工作，合理安排施工工序，提高施工质量。'
