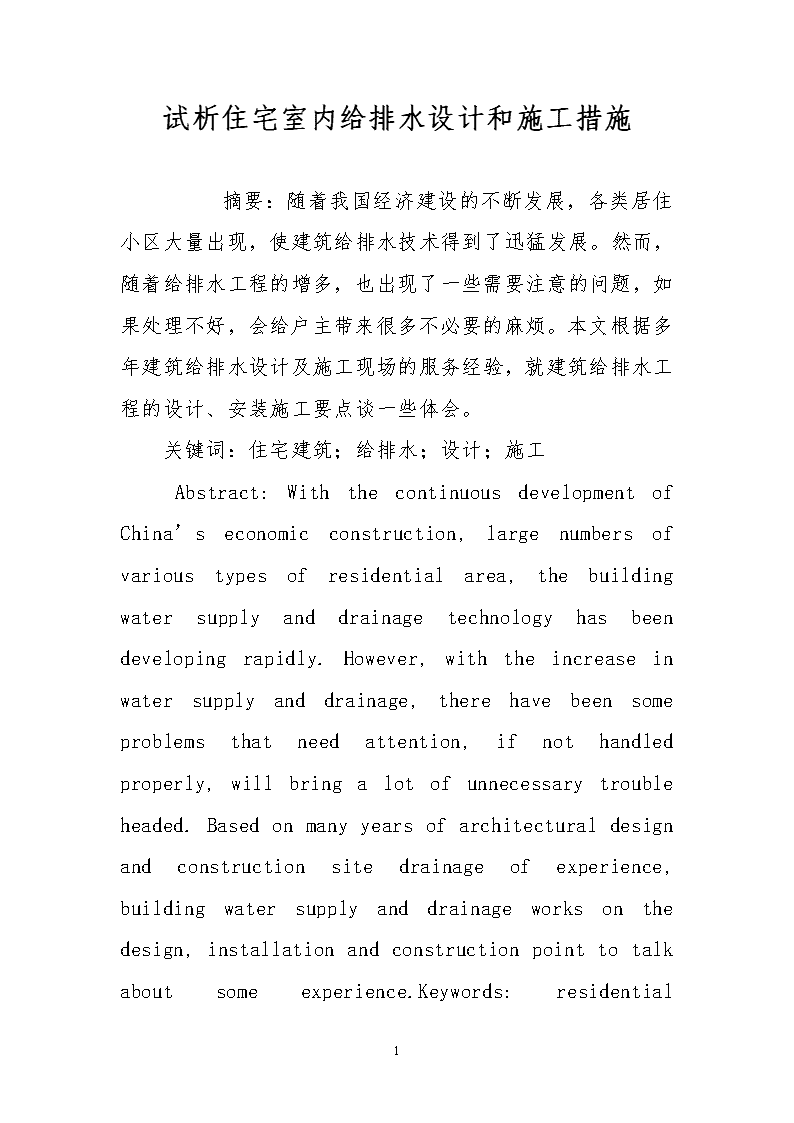

试析住宅室内给排水设计和施工措施 10页

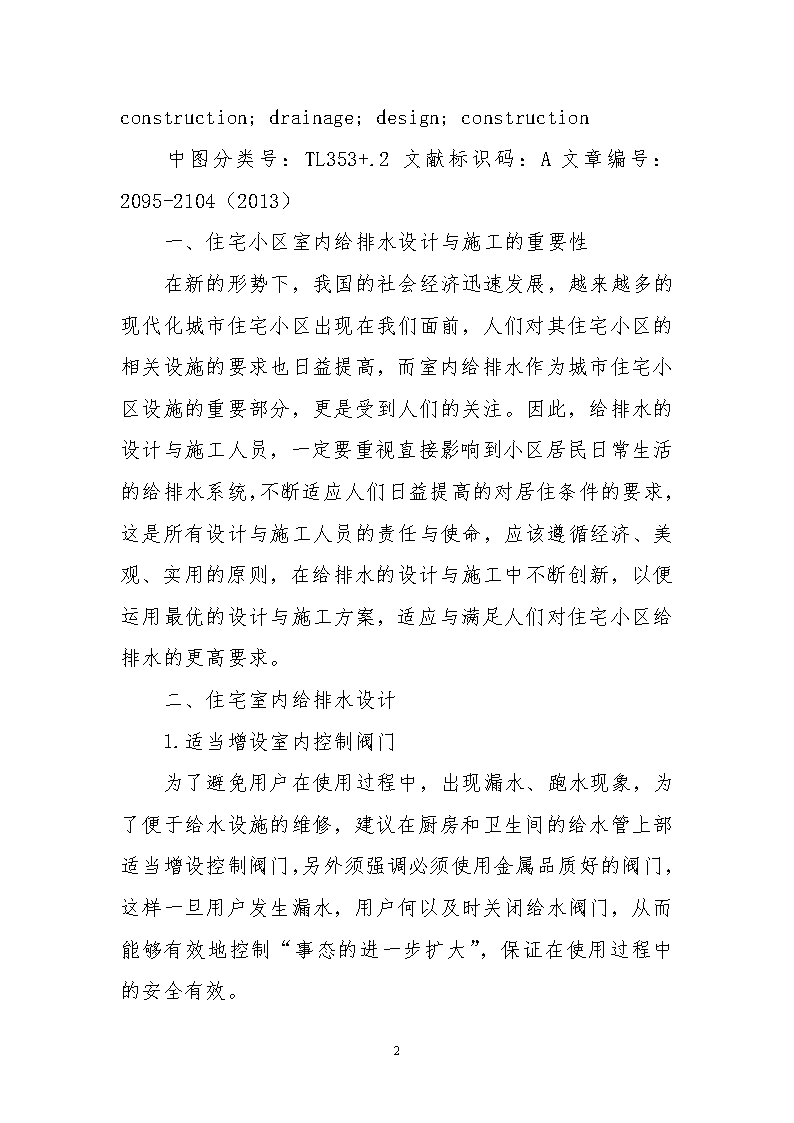

'试析住宅室内给排水设计和施工措施　　摘要：随着我国经济建设的不断发展，各类居住小区大量出现，使建筑给排水技术得到了迅猛发展。然而，随着给排水工程的增多，也出现了一些需要注意的问题，如果处理不好，会给户主带来很多不必要的麻烦。本文根据多年建筑给排水设计及施工现场的服务经验，就建筑给排水工程的设计、安装施工要点谈一些体会。关键词：住宅建筑；给排水；设计；施工Abstract:WiththecontinuousdevelopmentofChina’seconomicconstruction,largenumbersofvarioustypesofresidentialarea,thebuildingwatersupplyanddrainagetechnologyhasbeendevelopingrapidly.However,withtheincreaseinwatersupplyanddrainage,therehavebeensomeproblemsthatneedattention,ifnothandledproperly,willbringalotofunnecessarytroubleheaded.Basedonmanyyearsofarchitecturaldesignandconstructionsitedrainageofexperience,buildingwatersupplyanddrainageworksonthedesign,installationandconstructionpointtotalkaboutsomeexperience.Keywords:residential10 construction;drainage;design;construction中图分类号：TL353+.2文献标识码：A文章编号：2095-2104（2013）一、住宅小区室内给排水设计与施工的重要性在新的形势下，我国的社会经济迅速发展，越来越多的现代化城市住宅小区出现在我们面前，人们对其住宅小区的相关设施的要求也日益提高，而室内给排水作为城市住宅小区设施的重要部分，更是受到人们的关注。因此，给排水的设计与施工人员，一定要重视直接影响到小区居民日常生活的给排水系统，不断适应人们日益提高的对居住条件的要求，这是所有设计与施工人员的责任与使命，应该遵循经济、美观、实用的原则，在给排水的设计与施工中不断创新，以便运用最优的设计与施工方案，适应与满足人们对住宅小区给排水的更高要求。二、住宅室内给排水设计1.适当增设室内控制阀门为了避免用户在使用过程中，出现漏水、跑水现象，为了便于给水设施的维修，建议在厨房和卫生间的给水管上部适当增设控制阀门，另外须强调必须使用金属品质好的阀门，这样一旦用户发生漏水，用户何以及时关闭给水阀门，从而能够有效地控制“事态的进一步扩大”，保证在使用过程中的安全有效。10 2.给水管道减压降噪处理住宅中双卫的设计已经比较普遍，厨卫距离较远，管线加长，有的设计人员仍然将进户管道设计成DN20，末端用水时容易产生噪音。有的城市市政自来水的压里较高，水流过快引起管道接近产生颤动和噪声，用水高峰还会影响顶部楼层的供水。建议分户水管采用DN25，设置可曲饶橡胶接头，低层部分设置减压装置(减压阀、减压孔板、节流塞等)。3.排水塑料管道降噪措施10 传统的给排水管道一般使用镀锌钢管，但由于镀锌钢管容易锈蚀，使用寿命短等问题，国家正大力推广使用塑料给排水的应用。与金属管道相比较，塑料水观具有重量轻，耐压强度好，输送液体压力小，耐化学腐蚀性能强，安装方便，使用寿命长等特点。目前排水管道普遍使用塑料管道，但是普通UPVC管道的排水噪音要比铸铁管高，若排水立管靠近卧室，加上现浇楼板的隔音效果较差，住户能明显感觉到排水管道的噪音，降低了生活质量。卫生器具布置时要尽量考虑使排水立管远离卧室和客厅，管材考虑新型降噪产品。芯层发泡UPVC管道和UPVC螺旋管则能明显降低噪音，市场上新出现了一种超级静音排水管则假如了特殊吸音材料，噪音低于排水铸铁管，在室内排水设计中，可以考虑使用超级静音排水管，要尽量使排水立管远离卧室和客厅，以减少对居民用户的噪音污染。超级静音塑料管道安装时还要注意搬运和安装管道时应避免碰撞到尖锐物体，以防管道破损。管道安装过程中，应防止油漆等有机污染物与管材、管件接触。安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。4.立管应敷设在管道井中厨房中的管道宜敷设在柜后，可不必嵌入墙内。暗敷的立管，宜在穿越楼板处做成固定支撑点，以防止立管累积伸缩在最上层支管接出处产生位移应力。立管De≤40mm的管道除穿越楼板处为固定支撑点外，宜在每层中间设望个支撑点，De≥50mm立管，层间只设一个支撑点。支撑点不必等距离设置，希望在立管引出支管的三通配件处设置一个支撑点。立管布置在管道井中时，则应在立管上引出支管的三通配件处设固定支撑点，中间支撑仍按上述原则配置。以上暗设管道均需在试压后无渗漏的情况下才能进行土建施工。5.使用吸气阀设计中经常遇到排水立管无法穿越楼层伸出屋面的情况，此时只能加大排水管径增加排水能力，排水效果不理想，容易形成负压，破坏水封，若在立管顶部设置吸气阀即可解决，该阀负压时开启吸气，正压时关闭，臭气无法逸进室内。6.地漏的水封设计10 传统钟罩式地漏的水封容易挥发，常常造成下水道异味和排水口溢出的液体进入室内，形成室内污染。所以在给排水设计中，必须重视这个问题。《建筑给水排水设计规范》中规定“地漏的顶面标高应低于地面5～10mm，地漏水封深度不得小于50mm。”但是在给排水设计说明中很少有人提及，建设及施工单位为了降低造价，使用市场上价格低廉的地漏，这种地漏水封一般不大于3cm，满足不了水封深度要求。另外，居民装修房子时选用装修市场上的不锈钢地漏替代原来的塑料地漏，外表虽光亮美观，内部水封同样很浅。当排水时，地漏的水封由于正压(较低楼层)或负压(较高楼层)被破坏，臭气进入室内。好多居民发现家中有臭味，而且厨房排油烟机打开时更加严重，就是水封由于压力波动被破坏的原因。有的住宅厨房内设置了地漏，由于长时间没有补水，特别冬季供暖时水封容易干涸，应该常给地漏补水。建议设计施工时采用高水封或新型防返溢地漏。厨房内地面溅水很少，可以不设置地漏。7.坐便器排水口位置设计目前坐便器的型号规格较多，下排水口的位置要求不同，设计施工中应选择合理的位置以便适应多数居民的要求，否则完工后很难改变。有的工程由于设计没有注明洁具间距，施工人员将排水口偏向中间甩口，导致住户无法安装淋浴房。综合多个厂家的产品样本，排水口距墙面的距离为305mm，考虑装修前的墙面的距离宜为340mm，住户反映较好。另外，施工图纸应有各种卫生洁具的定位尺寸。10 8.水表出户的问题随着居民对私密性和安全性的重视，水表出户甚至出楼势在必行，远传水表、卡式水表的出现也为水表出户创造了条件。　　（1）可以在一层设置独立对外开门的水表房，将水表集中设置，每户设单独立管，互不影响。（2）将分户给水立管布置井内，室外设置水表池。（3）在休息平台设管道井，将分户水表及管道集中排列。（4）户内设置水表，采用远传或卡式水表。（5）南方地区由于不必考虑保温，地下水位较高的原因，可以采用地上式安装。三、给水管道施工措施1.给排水立管的敷设（1）立管安装在厨房、卫生间的墙角处。在以往的住宅设计中较多采用这种施工方便的敷设方式,但明露管道有碍居室美观,所以在二次装修时需要用轻质材料隐藏。管道明装在室内时,应注意要不影响厨房、卫生间各卫生设备功能的使用。（2）立管装在建筑物外墙阴角处,要尽量避免管道全天暴露在阳光直射下,导致管道爆裂。管道如果在外墙敷设,会影响建筑美观,不便于维修。10 （3）敷设在管道井内。这种方式使居室洁净美观,但管道井占用了卫生间的面积,且管道施工、维修都比较困难。卫生间设立集中管道井,把给水管、排水管都集中在管道井里布置,这是小康住宅厨房、卫生间居住文明的重要体现。在中高档的商品房建筑方案设计时应考虑卫生间管道井的设置,这样既可以提高卫生间的使用质量,又可解决硬聚氯乙烯排水管水流噪声大的问题,提高居室的环境质量水平。（4）在实际应用中经常遇到排水立管无法穿越楼层伸出屋面的情况,此时只能加大排水管径以增加排水能力,因为排水效果不理想,容易形成负压进而破坏水封,若在立管顶部设置吸气阀即可解决,吸气阀在负压时即会自动开启吸气,正压时关闭,使臭气无法逸进室内。2.给水支管敷设住宅给水支管管径一般de≤32mm,小管径的塑料给水管,呈弯曲状态,故住宅给水支管提介采用暗设。给水支管暗设的方式有:（1）暗设在砖墙里。施工时在砖墙面开管槽,管槽宽度为管子外径de+20mm,深度为管子外径de,管道直接嵌入管槽,并用管卡将子固定在管槽内。（2）小管径给水支管de≤20mm,可暗设在楼(地)面找平层里。施工时在楼(地)板面上开管槽,槽宽为de+10mm,深为1/2de,管道半嵌入管槽里,并用管卡将管子固定在管槽内。10 （3）墙体内埋水管,要做到合理布局;槽内抹灰圆滑,然后在凹槽内刷防水涂料,提倡水管凹槽做防水;管道施工完毕,应由土建统一抹灰,并在墙体上统一用红油漆或水泥浆把管道走向在墙体上标记清晰。3.排水支管敷设住宅室内排水横支管应敷设在本层套内,这样排水横管渗透时可避免污水进入邻户,管道维修时也不会影响到邻户的正常生活。即使管道有安装和使用问题,也可以很轻易地在本层户内解决。四、排水管道施工措施为了避免交叉施工中造成管道堵塞现象,在管道安装前,除应认真疏通管腔,清除杂物,合理按规范规定正确使用排水配件;在安装管道时,应保证坡度,符合设计要求与规范规定及排水管口采用水泥砂浆封口等措施外,10 还必须采取如下多种技术措施以防止管道堵塞:由于建筑结构需要原因,当立管上设有乙字管时,根据规范要求,应在乙字管的上部设检查口便于检修。排水管道安装时,埋地排出管与立管暂不连接,在立管检查口管插端用托板基或其他方法支牢,并及时封堵立管穿二层的楼板洞,待确认立管伺定可靠后,拆除临时支撑物。在土建装修基本结束后,给水明设支管安装前,对底层及二层以上管道做灌水试验检查,证实各管段畅通,然后用直通套(管)筒将检查口管与底层排出管连接。排水管道施工中,待分段进行排水管道充水胶囊灌水检验合格后,在放水过程中如发现排水流速缓慢,说明该水平支管段内有堵塞,应查明水平支管被堵塞部位,并将垃圾杂物等清理干净。为保证楼面地漏及屋面管口免受黄砂、石子、垃圾等掉落入排水管内,所有地漏及伸出屋面的透气管雨水管口应及时用水泥砂浆封闭,并经常检查封闭的管口是否被土建工人拆开。卫生器具就位时,先拆除排水管口的临时封闭件,检查管内是否有杂物,并把管口清理干净,认真检查卫生器具各排承孔确实无堵塞后,再进行卫生器具的就位。在土建砌筑小便槽时,污水管口应用木塞堵住,防止土建抹水泥砂浆或装修瓷砖面层时,砂浆及垃圾掉入污水管,在完成通水能力试验后,再装罩式排水栓并加以防护措施。在进行水磨石地面施工时,应先确定临时排水措施,避免排水管道作其排水通道。排水栓、地漏等处存水弯塞头在交叉施工中暂不封堵,待通水试验前冲洗后再行安装。五、结束语城市住宅小区室内给排水的设计与施工和居民的生活关系紧密，给排水系统的设计与施工人员一定要不断适应居民对住宅室内给排水设计新要求的发展，尽量满足居民日益增长物质文化需要，设计出高质量的城市住宅小区，为用户提供更加优质的服务。参考文献：10 [1]刘筠.高层住宅小区给排水设计中的几点体会[J]．工程建设与设计.2009(4).[2]安康.建筑给排水工程施工的几点见解[J]．科技信息.2011(16)[3]郑卉.人防地下室给排水设计探讨[J]．山西建筑.2006(32).[4]李伏燕.浅议某住宅小区给排水设计[J].中小企业管理与科技.2010(9).[5]李德晶,张晓峰.浅议住宅小区室内给排水设计要点[J]．黑龙江科技信息.2009(23).10'
