某某绿洲三期公建初步设计说明：给排水设计 25页

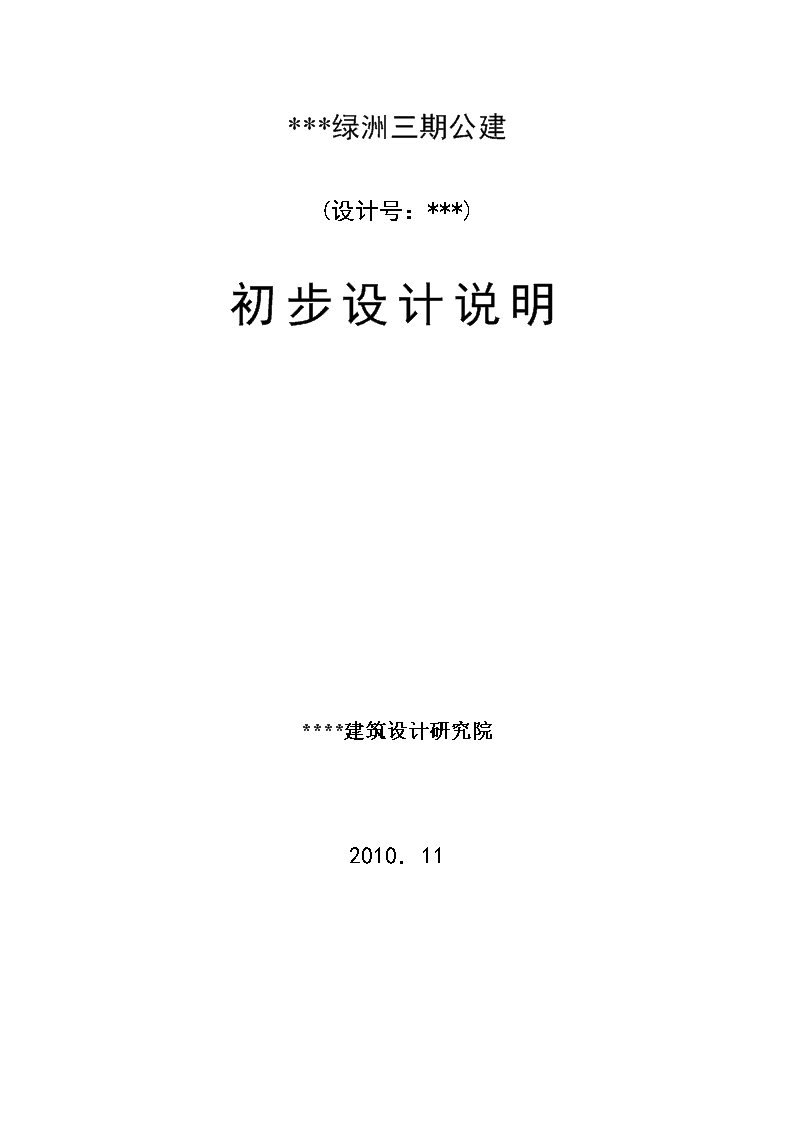

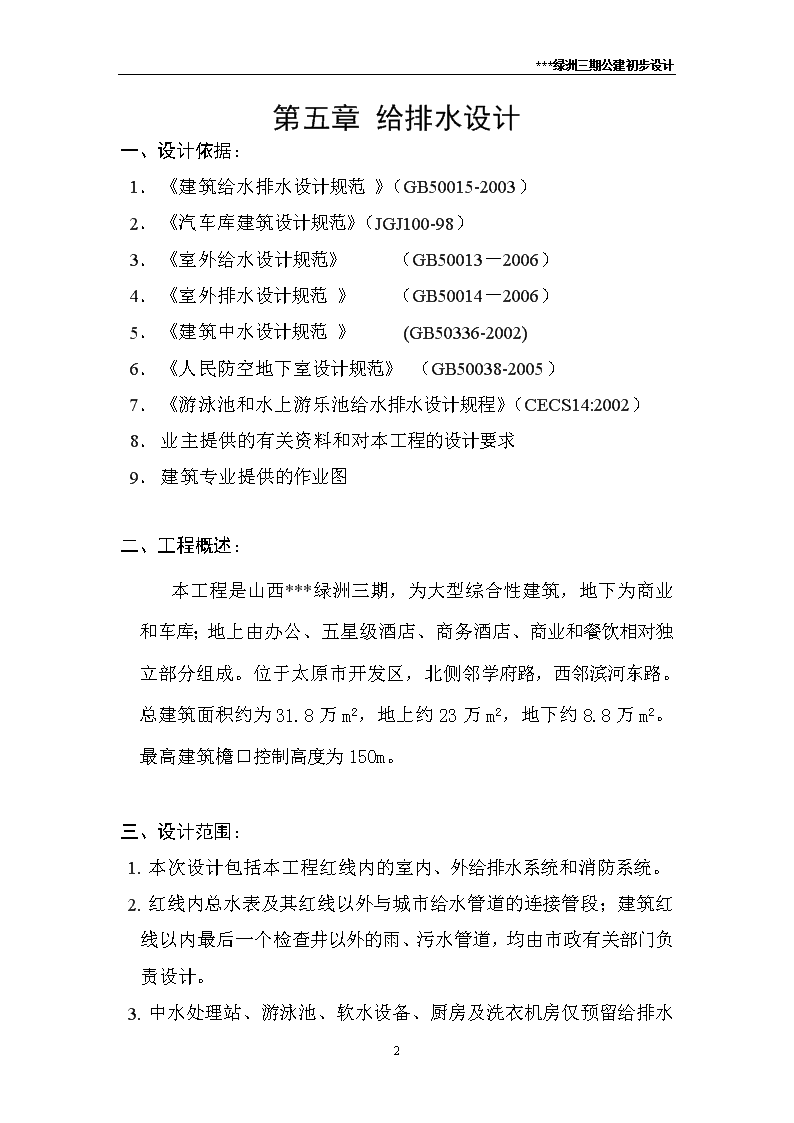

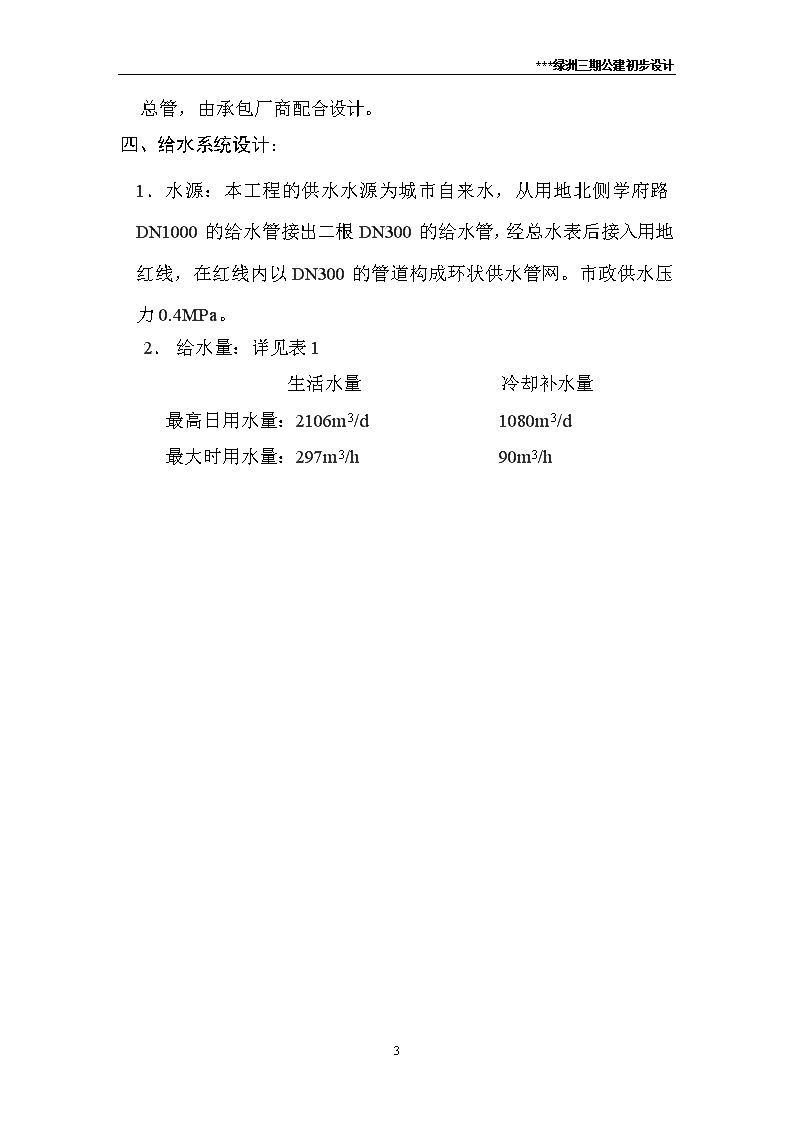

'***绿洲三期公建初步设计***绿洲三期公建(设计号：***)初步设计说明****建筑设计研究院2010．1125 ***绿洲三期公建初步设计第五章给排水设计一、设计依据：1．《建筑给水排水设计规范》（GB50015-2003）2．《汽车库建筑设计规范》（JGJ100-98）3．《室外给水设计规范》（GB50013－2006）4．《室外排水设计规范》（GB50014－2006）5．《建筑中水设计规范》(GB50336-2002)6．《人民防空地下室设计规范》（GB50038-2005）7．《游泳池和水上游乐池给水排水设计规程》（CECS14:2002）8．业主提供的有关资料和对本工程的设计要求9．建筑专业提供的作业图二、工程概述：本工程是山西***绿洲三期，为大型综合性建筑，地下为商业和车库；地上由办公、五星级酒店、商务酒店、商业和餐饮相对独立部分组成。位于太原市开发区，北侧邻学府路，西邻滨河东路。总建筑面积约为31.8万m2，地上约23万m2，地下约8.8万m2。最高建筑檐口控制高度为150m。三、设计范围：1.本次设计包括本工程红线内的室内、外给排水系统和消防系统。2.红线内总水表及其红线以外与城市给水管道的连接管段；建筑红线以内最后一个检查井以外的雨、污水管道，均由市政有关部门负责设计。3.25 ***绿洲三期公建初步设计中水处理站、游泳池、软水设备、厨房及洗衣机房仅预留给排水总管，由承包厂商配合设计。四、给水系统设计：1．水源：本工程的供水水源为城市自来水，从用地北侧学府路DN1000的给水管接出二根DN300的给水管，经总水表后接入用地红线，在红线内以DN300的管道构成环状供水管网。市政供水压力0.4MPa。2．给水量：详见表1生活水量冷却补水量最高日用水量：2106m3/d1080m3/d最大时用水量：297m3/h90m3/h25 ***绿洲三期公建初步设计主要项目给水用水量标准和用水量表：表1序号用水项目使用数量用水量标准使用时间(h)小时变化系数用水量(m3)最高日平均时最大时1D座酒店616床400L/床.天242.5246.4010.2725.672员工200人100L/人.天242.520.000.832.083A座酒店366床400L/床.天242.5146.406.1015.254员工120人100L/人.天242.512.000.501.255A座桑拿1000人次180L/人.次121.5180.0015.0022.506A座洗浴中心700人次130L/人.次121.591.007.6011.407B座办公1500人40L/人.天81.560.007.5011.258C座办公6000人40L/人.天81.5240.0030.0045.009会议中心600人次8L/人.次41.54.801.201.8010商业50000m25L/m2.天121.5250.0020.8331.2511健身中心300人次50L/人.次101.515.001.502.2512泳池淋浴100人次150L/人.次101.515.001.502.2513宴会餐厅2000人次50L/人.次101.5100.0010.0015.0014D座餐饮880人次50L/人.次101.544.004.406.6015C座餐厅3000人次50L/人.次101.5150.0015.0022.5016食街餐饮3000人次50L/人.次101.5150.0015.0022.5017电影院582座5L/人.次31.52.910.971.4618洗衣房2650kg／d50L/kg干衣81.5132.5016.5624.8419泳池补水400m3x5%101.020.002.002.0020锅炉补水4Tx3台101.0135.0013.5013.5021冷却塔补水冷却水量6000m3/h1.5%补水量121.0108090.0090.00小计3095.00270.26370.3522不可预见1~18项总和的10%186.0016.4826.50合计3281.00286.74396.85注:（1）此表水量中含冲厕用水。25 ***绿洲三期公建初步设计（2）此表水量不含消防、绿化、冲洗车库地面、路面用水。2．给水系统：（1）地下三层设生活水箱和生活水泵房二处，每座楼各设恒压变频供水设备一套，分别供A、B、C、D各座楼和商业用水。（2）根据酒店管理公司要求：酒店和洗衣房的用水分别进行软化处理，处理后供水水质硬度：酒店为100mg/L(以CaCO3计)；洗衣房为50mg/L(以CaCO3计)。（3）生活水箱设外置式全自动水质处理机，不仅对水体消毒，而且对水池本体有灭菌灭藻作用，有效防止二次污染，保证水质。（4）考虑建筑标准和使用水压的要求,给水系统竖向分区如下：lA座给水系统竖向分为三个区：低区：地下3层至地上3层，利用市政自来水压力直接供水。高1区：7层至14层由一套恒压变频供水设备供水，该区最大静水压不大于0.45MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.15Mpa。高2区：15层至24层由一套恒压变频供水设备供水，该区最大静水压不大于0.55MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.25MPa。lB座给水系统竖向分为三个区：低区：地下3层至地上3层，利用市政自来水压力直接供水。高1区：7层至14层由一套恒压变频供水设备经减压阀减压后供水。该区最大静水压不大于0.45MPa，大于0.35MPa25 ***绿洲三期公建初步设计采用支管减压阀减压，阀后压力0.15MPa。高2区：15层至25层由一套恒压变频供水设备供水，该区最大静水压不大于0.45MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.15MPa。lC座给水系统竖向分为四个区：低区：地下3层至地上3层，利用市政自来水压力直接供水。高1区：4层至14层由一套恒压变频供水设备加压供水，该区最大静水压不大于0.45MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.15MPa。高2区：15层至20层由避难层转输水箱直接供水，该区最大静水压不大于0.45MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.15MPa。高3区：21层至36层由二台加压泵（一用一备）将水箱水提升到避难的生活转输水箱，再经一套转输恒压变频供水设备加压供水，该区最大静水压不大于0.45MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.15MPa。lD座（五星级酒店）给水系统竖向分为三个区：低区：地下3层至地上3层，利用市政自来水压力直接供水。高1区：4层至14层由一套恒压变频供水设备供水。该区最大静水压不大于0.55MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.25MPa。高2区：15层至25层由一套恒压变频供水设备供水。该区最大静水压不大于0.55MPa，大于0.35MPa25 ***绿洲三期公建初步设计采用支管减压阀减压，阀后压力0.25MPa。2．3段（裙楼）给水系统竖向分为二个区：低区：地下3层至地上3层，利用市政自来水压力直接供水。高1区：4层至6层由一套恒压变频供水设备供水。该区最大静水压不大于0.55MPa，大于0.35MPa采用支管减压阀减压，阀后压力0.15MPa。（5）恒压变频供水设备除A座为四台大泵，三用一备，（一台工频工作，一台变频工作），一台小泵，一台隔膜气压罐及变频控制柜，流量、压力传感器等仪表外，其它各座包括三台大泵，二用一备（一台工频工作，一台变频工作），一台小泵，一台隔膜气压罐及变频控制柜，流量、压力传感器等仪表。低峰用水时，由小泵和气压罐供水；高峰用水时，启动大泵，根据用水量的变化自动进入变频或工频工作。生活水池水位至最低时，供水装置停止工作；水位升高恢复正常工作，其自动控制由厂家负责编程调试。4．管材：室内给水管采用铜管，焊接或封压连接。5．室内给水管除地下车库和机房采用明装外，其余全部暗装，暗装在吊顶和管井内的给水管做防结露保温；设在不采暖的楼梯间的管道做防冻保温。保温材料采用橡塑海棉。五、生活热水系统：A座、D座、洗衣房和餐厅厨房采用集中供应热水系统，商业、B座和C座办公部分采用分散小型电热水器供水，游泳池加热采用电热水器供给。1．热水量和耗热量:最高日用水量：588.9m3/d最大时用水量：94.38m3/h25 ***绿洲三期公建初步设计主要项目生活热水量表：表二序号用水项目使用数量用水量标准使用时间(h)小时变化系数用水量(m3)最高日平均时最大时1D座酒店616床150L/床244.5692.403.8517.562员工200人50L/人.日242.510.000.421.053A座酒店366床150L/床245.3354.902.2912.214员工120人50L/人.日242.56.000.250.633健身中心300人次25L/人.日101.57.500.751.134泳池淋浴100人次50L/人.次101.55.000.500.755宴会餐厅2000人次20L/人.次101.540.004.006.006D座餐厅880人次20L/人.次101.517.601.762.647C座餐厅3000人次20L/人.次101.560.006.009.008食街餐厅3000人次20L/人.次101.560.006.009.009A座桑拿1000人次100L/人.次121.5100.008.3312.510A座洗浴中心700人次80L/人.次121.556.004.677.011洗衣房2650kg／d30L/kg干衣81.579.509.9414.91合计588.9048.7694.38生活热水总耗热量：洗衣房蒸汽用量按1kg/h.kg干衣计算：2650kg/8=332kg/h.干衣洗衣房蒸汽用量：1kg/h.kg干衣x332kg/h.干衣=332kg洗衣房蒸汽耗热量：656cal.K/kgx332kg/860=253Kw总耗热量约为5000Kw/h。2．热水的制备：25 ***绿洲三期公建初步设计热源为城市热力，城市热力检修期，由自备蒸汽锅炉供给高温蒸汽，经换热器二次换热，供应生活热水，出水温度为60℃。热交换器由各区的生活变频供水装置供水。3．热水系统竖向分区同给水系统，为了保证冷热水压力平衡，公共浴室设自力式冷热水混水阀调节冷热水压力平衡。D楼和A楼的浴缸及淋浴器选用带平衡阀的混合龙头。4．为节约用水，保证用水点随时流出热水，不循环部分的支管以最短距离接到用水点，受条件限制时，采用电伴热带保温来达到5s内流出热水。热水干管、立管采用机械循环方式，供回水管同程布置。循环泵由回水管路上的电接点温度计控制，温度下降到50℃时，循环泵启动；温度上升到55℃时，循环泵停止。5．公共浴室采用脚踏开关淋浴器。6．管材：热水管采用铜管，焊接或封压连接。热水干管采用橡塑海棉保温。管道补偿采用金属波纹管，补偿范围两端加固定支架。六、饮水系统：1．办公区采用电开水器供应开水，每层另设饮水台，饮水台下设小型末端净水设备，自来水经处理达到饮用净水水质标准（CJ94-2005）。2．酒吧、厨房中的制冰机、开水器、冰激凌机等供水采用直饮水标准，采用小型净水设备分散供水，不设集中处理设备。七、中水系统：1．25 ***绿洲三期公建初步设计各楼卫生间盥洗废水、淋浴废水及洗衣废水回收至中水处理站，经处理达到城市杂用水水质标准（GB/T18920）后回用商业、B楼和C楼高1区冲厕、车库地面冲洗、绿化、冲洗道路。1．中水回收水量：598m3/d根据原水计算公式：QY=Σα.β.Q.bα—0.8β—0.85Q—给水量m3/db—建筑物用水分项给水％水量平衡图：D座回收水量166m3/dA座回收水量356m3/dB座回收水量24m3/dC座回收水量96m3/d商业回收水量100m3/d洗衣回收水量112m3/d↓↓↓回收总水量854m3/dx0.7=598m3/d回用总水量506m3/dx1.15=583m3/d↑↑↑↑冲洗车库地面126m3/d管道损失64m3/d冲厕296m3/d绿化道路20m3/d2．中水处理设备一天运行16小时,处理水量40m3/h。3．拟采用预处理和膜分离相结合的工艺流程：原水――格删――调节池――预处理――膜分离――消毒――中水4．中水供水系统采用恒压变频供水装置供水，系统竖向分区除低区由高1区恒压变频供水装置减压供水外，其它各区同给水分区。5．管材：采用CPVC（氯化聚氯乙烯）管，粘接接口连接或采用内筋嵌入式衬塑钢管，快装连接件连接。八、生活污、废水系统：1．市政条件：北侧学府路DN1200mm雨水管道和DN400mm污水管。红线以内的污水分别接入市政污425 ***绿洲三期公建初步设计#和18＃检查井内，井底标高776.9m和776.25m，接入管管径DN400mm二根。红线内雨水接入市政雨3#检查井内，井底标高778.28m，接入管管径DN600mm二根。1．生活污水量：最高日排水量：约为856m3/d最大时排水量：约为130m3/h2．室内污、废水为分流制排水系统，±0.000以上污水直接排出室外，各楼盥洗废水排至地下三层中水处理站，经处理后回用。处理设备故障情况下，废水经事故排出口排至室外，不经化粪池直接排至市政污水管道。3．厨房污水经不锈钢油脂分离器处理后，排至室外污水管道。4．±0.000以下污、废水汇集至集水坑，用潜水泵提升排出室外，每组潜水泵各设两台，互为备用，当一台泵来不及排出时，两台泵同时启动并报警至管理处。潜水泵由集水坑水位自动控制。5．卫生间排水管设置专用通气立管，公共卫生间大便器大于6个时，设器具通气管，D座五星级酒店卫生间设环形通气管。6．污水经室外设的化粪池处理后排至市政污水管道。9．锅炉排污经降温池后，提升至室外污水管道。10．管材：室内排水管、通气管均采用柔性抗震排水铸铁管及管件，平口对接，橡胶圈密封不锈钢卡箍卡紧；压力排水管采用焊接钢管，焊接或法兰连接。室外污水管采用聚乙烯双壁波纹管，热熔接口。11．除机房内排水立管明装外，其余均为暗装。暗装在吊顶内的排水管采用橡塑海棉做防结露保温。25 ***绿洲三期公建初步设计九．雨水系统：1．暴雨强度公式：q=1446.22(1+LgP)/(t+5)0。796雨水量Q=ΨqF重现期：屋面P=5 年，室外P=1年。室外雨水管道设计降雨历时T=10分钟。室外综合迳流系数Ψ=0.6根据此公式计算雨水量为1215L/s。2．屋面雨水采用内排水系统排至室外雨水管道或散水。汽车库的坡道处设雨水沟截流，排至雨水泵坑，用潜水泵提升排至室外雨水管道。雨水泵设两台，一用一备，交替运行，当一台不能排出突然涌水时，两台泵同时启动并报警。3．室外道路雨水经雨水口收集至管道，排至市政雨水管道。4．为改善水生态环境，减轻市政排水压力，室外雨水采用就地入渗的方式进行雨水利用，用于滞留雨水的绿地须低于周围地面，庭院、广场、停车场及人行道等地面选用透水材料铺装。5．管材：室内雨水管采用热镀锌钢管，沟槽连接；室外雨水管采用聚乙烯双壁波纹管，热熔接口。屋面雨水斗采用钢制87型雨水斗。十．空调冷却水循环系统：1．空调用冷却水由超低噪声变频风机冷却塔和冬季用的防雾超低噪声变频风机冷却塔冷却后循环使用。塔的进出水管上装设电动阀，与冷冻机联锁控制。冬季用的冷却塔供冷，其塔体水盘和其供回水管道及补水管均用电伴热保温，自动保持水温不低于5℃25 ***绿洲三期公建初步设计。其余冷却塔供回水管和底盘存水冬季泄空。D座用的冷却塔设在酒店楼屋面外，其它各座楼冷却塔均设在裙楼屋面上。1．冷却塔的补水由专用的恒压变频供水装置供水，冷却塔补水池和消防水池合用。2．冷却塔的进水管和补水管上安装强磁水处理器，并尽量靠近冷却塔，以稳定循环水质。3．冷却水管材除酒店采用无缝钢管外，其它采用焊接钢管，焊接或沟槽连接。室外部分的冷却水管采用橡塑海棉保温，外包镀锌铁皮。十一．游泳池循环系统：1．设计参数：池水循环周期6h；池水温度28℃；过滤速度不超过30m/s2．游泳池用水量见《主要项目给水用水量标准和用水量表》。3．游泳池循环水量73m3/h。十二．环保与卫生1．水泵机组采用防震措施，水泵的进出水管设可曲挠橡胶接头，出水管采用消声止回阀和减震吊架，水泵采用低转速水泵，降低水泵运行启闭时的噪声。2．排水系统雨、污分流，粪便污水经化粪池处理后再排入市政污水管道。3．污水立管伸顶通气。4．厨房污水经油脂分离器处理后，排至室外污水管道。5．室外化粪池透气管沿建筑井道出屋面高空排放。6．生活水池和消防水池分开设置，生活水池设外置式全自动水质处理机，确保水质。25 ***绿洲三期公建初步设计2．水池上部无污水管，周围无污水坑等污染源。水池、水箱间通风良好。3．冷却塔采用超低噪声型，冬季用冷却塔采用防雾超低噪声型，对周围环境的影响降低到最低程度。4．中水管道外刷浅绿色，与生活水管道严格区分开，冲洗龙头设在壁笼内，并有明显标志，严防误用。5．锅炉排污经降温池后，提升至室外污水管道。6．公共卫生间大便器、小便器采用非接触式感应式冲洗阀，洗手盆采用感应式龙头，公共淋浴间采用脚踏式淋浴器。7．为改善水生态环境，减轻市政排水压力，室外雨水采用就地入渗的方式进行雨水利用，用于滞留雨水的绿地须低于周围地面，庭院、广场、停车场及人行道等地面选用透水材料铺装。十三．人防给排水设计1．本工程为六级人防工程，战时为人员掩蔽和物资库，平时为车库。2．人防贮水量：水量标准：饮用水3L/人.天，存15天；生活用水4L/人.天，存7天。掩蔽区1：贮饮用水量108m3；生活用水量67.2m3。掩蔽区2：贮饮用水量72m3；生活用水量44.8m3。物资库部分按值班人员10人计：贮饮用水量0.5m3；生活用水量0.3m3。3．穿过人防外墙和顶板的管道在人防墙内侧加工作压力≥1.0MPa闸阀，管道穿人防墙或楼板处加密闭防水套管。管道穿人防分隔墙时，在人防分隔墙两侧均加工作压力≥1.0MPa闸阀。25 ***绿洲三期公建初步设计1．人防生活水箱和饮用水箱战时构筑。2．人防区内设消火栓系统和自动喷水系统，消防系统从人防外接来。3．人防内中水给水管采用衬塑钢管，自动喷水管采用热镀锌钢管，消火栓管采用焊接钢管，压力排水管采用焊接钢管。主要设备表序号名称规格单位数量备注1消火栓系统低区加压泵XBD40-140-HYQ=40L/s,H=140mN=90Kw,n=2970r.p.m台2一用一备2消火栓系统高区加压泵XBD40-80-HYQ=40L/s,H=80mN=75Kw,n=2970r.p.m台2一用一备3消火栓系统高区转输泵XBD40-120-HYQ=40L/s,H=120mN=90Kw,n=2970r.p.m台2一用一备4自动喷水系统高区加压泵XBD30-90-HYQ=30L/s,H=90mN=45Kw,n=2970r.p.m台2一用一备5自动喷水系统低区加压泵XBD30-160-HYQ=30L/s,H=160mN=90Kw,n=4500r.p.m台2一用一备6自动喷水系统高区转输泵XBD40-120-HYQ=40L/s,H=120mN=75Kw,n=2970r.p.m台2一用一备7XBD30-100-HY台2一用一备25 ***绿洲三期公建初步设计自动喷水系统高区水泵接合器补压泵Q=30L/s,H=100mN=55Kw,n=2970r.p.m8消火栓系统增压稳压装置包括:套1(1).25LGW3-10X4补压泵Q=0.67~1.3L/s,H=35~40mN=1.5Kw,n=2900r.p.m台2(2).SQL800x0.6隔膜气压罐台1(3).压力控制器及各种阀件(4).SD42-1隔振垫9自动喷水系统增压稳压装置包括:套1(1).25LGW3-10X4补压泵Q=0.67~1.3L/s,H=35~40mN=1.5Kw,n=2900r.p.m台2(2).SQL800x0.6隔膜气压罐台1(3).压力控制器及各种阀件(4).SD42-1隔振垫10恒压变频生活供水装置包括:A座高区供水(1)大泵Q总=45m3/hH=140mN=15Kw／台台3二用一备(2)小泵Q=3m3/hH=140mN=3Kw台1(3)隔膜气压罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器25 ***绿洲三期公建初步设计A座低区供水(1)大泵Q总=105m3/hH=110mN=18.5Kw／台台4三用一备(2)小泵Q=4m3/hH=110mN=3Kw台1(3).隔膜气压罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器11恒压变频生活供水装置包括:B座高区供水(1)大泵Q总=11.3m3/hH=140mN=5.5Kw／台台3二用一备(2)小泵Q=3m3/hH=140mN=3Kw台1(3)隔膜气压罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器12恒压变频生活供水装置包括:C座高区供水(1)大泵Q总=18m3/hH=70mN=11Kw／台台3二用一备(2)小泵Q=3m3/hH=70mN=2.2Kw台125 ***绿洲三期公建初步设计(3)隔膜气压罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器13恒压变频生活供水装置包括:C座低区供水泵(1)大泵Q总=36m3/hH=100mN=7.5Kw／台台3二用一备(2)小泵Q=4m3/hH=100mN=2.2Kw台1(3)隔膜气压罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器C座高区转输水泵Q总=15m3/hH=120mN=5.5Kw／台台2一用一备14恒压变频生活供水装置包括:D座高区供水(1)大泵Q总=50.5m3/hH=140mN=15Kw／台台3二用一备(2)小泵Q=4m3/hH=140mN=4Kw台1(3).隔膜气罐¢600x1800mmP=1.0MPa台1(4).变频控制柜及流量,压力,水位传感器15恒压变频生活供水装置包括:25 ***绿洲三期公建初步设计五D座低区供水(1)大泵Q总=110m3/hH=110mN=18.5Kw／台台3二用一备(2)小泵Q=4m3/hH=110mN=3Kw台1(3).隔膜气罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器16恒压变频生活供水装置包括:裙楼高区供水(1)大泵Q总=86.5m3/hH=80mN=11Kw／台台3二用一备(2)小泵Q=4m3/hH=80mN=2.2Kw台1(3).隔膜气罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器17恒压变频中水供水装置包括:B座高区供水(1)大泵Q总=17m3/hH=140mN=5.5Kw／台台3二用一备(2)小泵Q=3m3/hH=140mN=3Kw台125 ***绿洲三期公建初步设计(3).隔膜气罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器C座低区供水(1)大泵Q总=17m3/hH=100mN=7.5Kw／台台3二用一备(2)小泵Q=3m3/hH=100mN=2.2Kw台1(3).隔膜气罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器18恒压变频中水供水装置包括:裙楼供水(1)大泵Q总=47.0m3/hH=80mN=7.5Kw／台台3二用一备(2)小泵Q=4m3/hH=80mN=2.2Kw台1(3).隔膜气罐¢600x1800mmP=1.6MPa台1(4).变频控制柜及流量,压力,水位传感器19A、D座高区热水循环泵Q=5.7m3/hH=17.5mN=1.1Kw台2一用一备20A、D座低区热水循环泵Q=6.9m3/hH=12.5mN=1.1Kw台2一用一备25 ***绿洲三期公建初步设计21C座厨房、食街热水循环泵Q=4.5m3/hH=12.5mN=0.75Kw台2一用一备22洗衣房热水循环泵Q=3.8m3/hH=12.5mN=0.75Kw台2一用一备23DFHRV浮动盘管半容积式水加热器A、D座高区5.0H/1.6-1800A型有效容积V=4.9m3传热面积F=21.9m2台2A、D座低区6.0H/1.6-1800A型有效容积V=5.91m3传热面积F=27m2台2C座厨房、食街4.0H/1.0-1400A型有效容积V=3.93m3传热面积F=18.3m2台2洗衣房4.0H/1.0-1400B型有效容积V=3.93m3传热面积F=20.9m2台224恒压变频冷却塔供水装置包括:25D座屋面冷却塔补水变频泵组(1).补水泵Q=22.5m3/hH=135mN=11Kw台3二用一备(2).变频控制柜及流量,压力,水位传感器26恒压变频冷却塔供水装置包括:27裙楼屋面冷却塔补水设备(1).补水泵Q=30m3/hH=70mN=11Kw台4三用一备25 ***绿洲三期公建初步设计(2).变频控制柜及流量,压力,水位传感器28室内消火栓箱700X1000X240箱内配SNJ65减压稳压消火栓一个,DN65mm,L25m衬胶水带一条,DN19mm水枪一支,DN25mm消防水喉设备一套(DN25mm,L20m胶带一盘,DN6mm小水枪一支),消防按钮和指示灯各一个套87629室内消火栓箱700X1000X240箱内配SNJ65消火栓一个,DN65mm,L25m衬胶水带一条,DN19mm水枪一支,DN25mm消防水喉设备一套(DN25mm,L20m胶带一盘,DN6mm小水枪一支),消防按钮和指示灯各一个套50930湿式报警阀DN150包括:湿式报警阀,总控制信号阀,压力开关,水力警铃,过滤器及各种阀门和仪表套3531预作用式报警阀组DN150/DN200PN1.6MP包括:预作用报警阀,二个总控制信号阀,,配DU-1空气维护装置，一个气路压力控制器,一个低气压报警开关,一个水路报警压力开关,一个电磁阀,一个水力警铃,及过滤器和各种阀门及仪表套8建议采用进口产品三台空压机(220V)设在预作用报警阀间25 ***绿洲三期公建初步设计32安全信号阀DN50mmDN80mmDN100mmDN125mm个13216333水流指示器DN50mmDN80mmDN100mmDN125mm个13216334墙壁式消防水泵接合器DN150mm包括阀门,止回阀,安全阀套1335柜式HFC-227ea(FM-200)灭火装置ZMX-90灭火剂充装量90kg台236柜式HFC-227ea(FM-200)灭火装置ZMX-15灭火剂充装量150kg台1037潜水泵20-15-2.2Q=20m3/hH=15m,N=2.2Kw台54集水坑（地下二层车库）15-15-2.2Q=15m3/h,H=15m,N=2.2Kw台12集水坑（卫生间）40-30-7.5Q=40m3/h,H=30m,N=7.5Kw台26集水坑(消防电梯)25-15-2.2Q=25m3/h,H=15m,N=2.2Kw台2集水坑（洗衣房）20-22-4Q=20m3/h,H=22m,N=4Kw台58集水坑（地下三层机房、车库）38电开水器V=50L,N=9Kw台70各层开水间39电热水器V=15L,N=1.5Kw台195各层卫生间40不锈钢油脂分离器LIPATOR-HNG7台325 ***绿洲三期公建初步设计41自动软水器处理水量10~15m3/h套2地下三层机房42自动软水器处理水量30~60m3/h套2地下三层机房43超低噪声变频风机冷却塔(A、B、C座、裙楼部分)Q=1000m3/hN=5.5x6Kw进、出水温度370C/320C湿球温度270C台3裙楼屋顶44超低噪声变频风机冷却塔(A、B、C座、裙楼部分)Q=400m3/hN=4.0x3Kw进、出水温度370C/320C湿球温度270C台1裙楼屋顶45超低噪声变频风机冷却塔(D座部分)Q=550m3/hN=4.0x4Kw进、出水温度370C/320C湿球温度270C台2D座屋顶46超低噪声变频风机冷却塔(D座部分)Q=400m3/hN=4.0x3Kw进、出水温度370C/320C湿球温度270C台1D座屋顶47防雾型超低噪声变频风机冷却塔（冬季使用）Q=1000m3/hN=5.5x6Kw进、出水温度370C/320C湿球温度270C台1裙楼屋顶48中水处理站设备：处理能力40m3/h设计运行时间16小时见设备厂家明细49厨房排油烟罩灭火系统ANSULPIRANHA气体灭火系统配合厨房设计选型50钢筋混凝土降温池3＃有效容积V＝5m3座1地下二层51钢筋混凝土化粪池12#有效容积V=75m3座1室外52钢筋混凝土化粪池13#有效容积V=100m3座2室外53水表井DN300mm无旁通有止回阀座2室外54钢筋混凝土消防水池有效容积V=720m3座1地下三层机房55冲压钢板水箱有效容积V=18m3座1C座屋顶54冲压钢板水箱有效容积V=175m3座1地下三层机房57不锈钢水箱有效容积V=150m3座1地下三层机房25 ***绿洲三期公建初步设计58不锈钢水箱有效容积V=250m3座1地下三层机房57不锈钢水箱有效容积V=45m3座1地下三层人防59不锈钢水箱有效容积V=68m3座1地下三层人防60不锈钢水箱有效容积V=72m3座1地下三层人防61不锈钢水箱有效容积V=110m3座1地下三层人防61冲压钢板水箱有效容积V=80m3座1C座24层63冲压钢板水箱有效容积V=54m3座1C座24层64不锈钢水箱有效容积V=30m3座1C座24层25'
