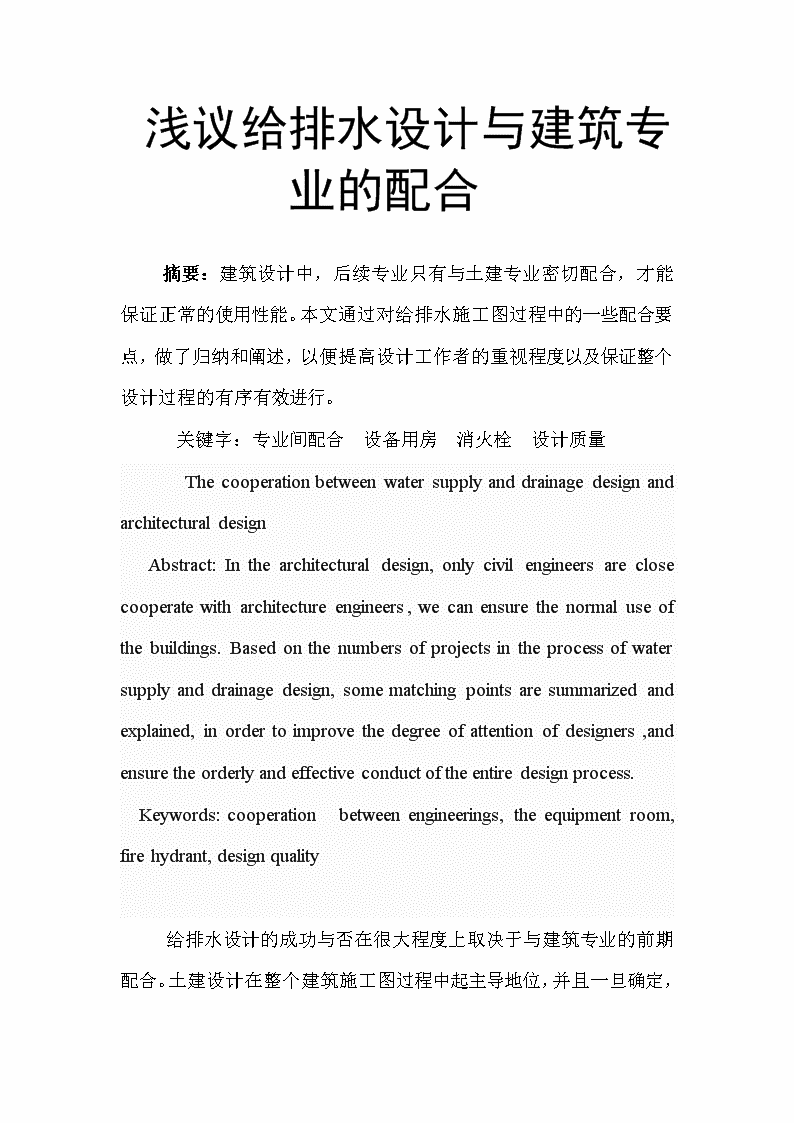

浅议给排水设计与建筑专业的配合 6页

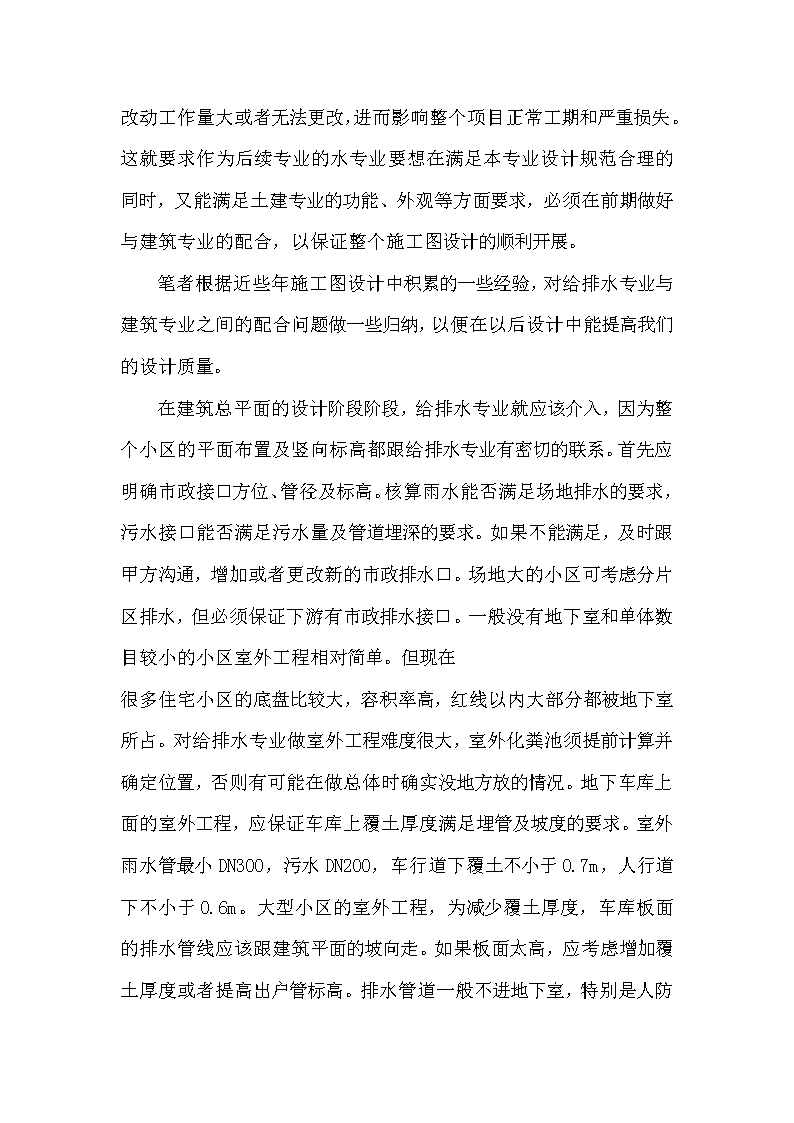

'浅议给排水设计与建筑专业的配合摘要：建筑设计中，后续专业只有与土建专业密切配合，才能保证正常的使用性能。本文通过对给排水施工图过程中的一些配合要点，做了归纳和阐述，以便提高设计工作者的重视程度以及保证整个设计过程的有序有效进行。关键字：专业间配合设备用房消火栓设计质量ThecooperationbetweenwatersupplyanddrainagedesignandarchitecturaldesignAbstract:Inthearchitecturaldesign,onlycivilengineersareclosecooperatewitharchitectureengineers,wecanensurethenormaluseofthebuildings.Basedonthenumbersofprojectsintheprocessofwatersupplyanddrainagedesign,somematchingpointsaresummarizedandexplained,inordertoimprovethedegreeofattentionofdesigners,andensuretheorderlyandeffectiveconductoftheentiredesignprocess.Keywords:cooperationbetweenengineerings,theequipmentroom,firehydrant,designquality 给排水设计的成功与否在很大程度上取决于与建筑专业的前期配合。土建设计在整个建筑施工图过程中起主导地位，并且一旦确定，改动工作量大或者无法更改，进而影响整个项目正常工期和严重损失。这就要求作为后续专业的水专业要想在满足本专业设计规范合理的同时，又能满足土建专业的功能、外观等方面要求，必须在前期做好与建筑专业的配合，以保证整个施工图设计的顺利开展。笔者根据近些年施工图设计中积累的一些经验，对给排水专业与建筑专业之间的配合问题做一些归纳，以便在以后设计中能提高我们的设计质量。在建筑总平面的设计阶段阶段，给排水专业就应该介入，因为整个小区的平面布置及竖向标高都跟给排水专业有密切的联系。首先应明确市政接口方位、管径及标高。核算雨水能否满足场地排水的要求，污水接口能否满足污水量及管道埋深的要求。如果不能满足，及时跟甲方沟通，增加或者更改新的市政排水口。场地大的小区可考虑分片区排水，但必须保证下游有市政排水接口。一般没有地下室和单体数目较小的小区室外工程相对简单。但现在 很多住宅小区的底盘比较大，容积率高，红线以内大部分都被地下室所占。对给排水专业做室外工程难度很大，室外化粪池须提前计算并确定位置，否则有可能在做总体时确实没地方放的情况。地下车库上面的室外工程，应保证车库上覆土厚度满足埋管及坡度的要求。室外雨水管最小DN300，污水DN200，车行道下覆土不小于0.7m，人行道下不小于0.6m。大型小区的室外工程，为减少覆土厚度，车库板面的排水管线应该跟建筑平面的坡向走。如果板面太高，应考虑增加覆土厚度或者提高出户管标高。排水管道一般不进地下室，特别是人防区，在板面以上排出。故要求车库板面均低于单体地下室板面，一般单体地下室覆土1~1.2m，室外车库上覆土1.5~1.8m考虑。这些工作应该在建筑总平完全确定之前完成，以便确定各单体出口管标高，进而保证整个项目的排水可靠。对于建筑群或者小区，给排水专业应统一考虑设备用房的设置。一个项目的消防设计一般按整体消防设计考虑，2014版《消防给水及消火栓系统技术规范》对同一时间火灾次数以及消防流量有了明确的规定，消防设计是按照项目中消防等级最高的单体来确定室内外消防设计参数，整体考虑的。对于民用建筑的一次火灾占地面积规范没有明确，但消防干管不宜过长，否则水头损失过大，而且水从消防泵房到达着火点时间长，会耽误最有效的灭火时间。对于水泵房的设计，新版规范对吸水高度及设置位置有了明确的要求，当消防水泵房设在首层时，其出口宜直通室外。当设在地下室或其它楼层时，其出口应直通安全出口。消防水泵房的门应采用甲级防火门。消防水泵房应满足水池溢流水的收集及排放设施。屋面消防水箱应设于小区最高建筑的屋顶最高处。对于气体顶压装置，应慎重使用，自新版规范实施以来，各地有了不同的使用规定，应以当地消防局的意见为准。设计消防泵房时，还应注意管线的走向，因为大多时候周边有消防水池或者电气专业设备用房，能供水管走的位置只有通道，而建筑专业不会给很宽的通道，满足他们规范即可。但实际情况是水专业有大量管道要从此接入地下室，而且各个工种的管道均要从这个通道排出，故到最后才发现不够用，所以在设计前期应注意配合到位。 随着绿色建筑的推广和建筑节能的要求，现在对太阳能热水系统和中水利用政府有了很多政策性文件，势必对给排水设计有很大的影响。2013年3月，西安市城乡建设委员会发布了“关于贯彻执行《西安市民用建筑太阳能热水系统应用技术规范》的通知”，本通知提出了全面推广应用太阳能热水系统与建筑一体化建设的要求，在设计前期，必须和甲方提前沟通太阳能热水系统的设计方式，以便确定屋面太阳能集热板以及水箱位置，热水系统供给方式与管道井的尺寸也有很大关系。新建项目在拿到规划部门批复及环评报告后根据要求再开展设计，对于环评部门要求做中水回用系统的项目以及甲方要求达到绿色建筑星级标准的建筑，在方案阶段就应考虑雨污水回收及利用设备用房位置，并与室外管线的设计密切配合。 单体设计中，给排水专业的注意点有：1、消火栓位置的合理性。消火栓应设于方便取用的位置，在满足要求并能创造条件暗装的情况下应尽量暗装，笔者经常留意所到建筑的消火栓位置，明装消火栓不但会占用空间的有效位置，而且在感官上会给人有不适感，特别有些施工单位施工粗糙。暗装消火栓时，应注意给建筑专业提供准确的洞口预留尺寸及位置。而且管道井一般为防火墙，预留洞口须按标准图预留足够的防火厚度。门式消火栓在使用时会很不便，应慎用。2、排水设施的齐全。如果外排水不能实施的建筑屋面水专业应考虑内排水，敞开阳台、露台、天井、空调机房、水暖井以及建筑要求做排水的空调板均应做可靠的排水管道。在地下室应合理设置集水坑，并保证最低点不会有积水，合理的排水设施对这个建筑尤为重要，后期再发现问题很明显而且难以改造，容易受甲方诟病，这些小的细节经常会被忽略，故应在设计阶段能加强和建筑专业的配合，引起重视。3、卫生间及厨房的设计。建筑平面定下来以后，我院都会做一个户型设施配置图，将各工种的设施一并表示在配置图上，并交与甲方协商确认。单立管墙垛考虑包管不应小于300mm，双立管不应小于400mm。如若满足不了或挡窗应协同建筑调整，立管不宜设于台盆角。　4、管道井的设置；因为建筑物使用性质不同，供水管道井设置方式不同，一般归为几类：⑴公寓类管道井设置在户内，与排水管道共用；⑵住宅类给水管道井设置在公用部位，便于维修、抄表等；⑶办公楼、车间类管道井设置在公共卫生间内，与排水管道公用，便于维修并不影响工作环境等。5、屋面雨水与建筑专业的配合。住宅一般采用外排水，建筑专业都会根据汇水面的划分，来确定雨水立管的位置，给排水专业应该对建筑雨水立管的负荷及合理性进行复核。特别对于水舌及排散水排出位置应不影响使用。对于需要内排水的屋面，应考虑检查井位置尽量不要设在主入口。对于屋面的溢流设施，应严格按照规范要求来确定。专业间的配合在给排水设计中贯彻始终，且极为重要。在设计各个阶段，给排水工程师应在把水规范中的要求提供给建筑专业的同时，全盘考虑合理性及适用性。把规范中的“必须”“应”“宜”切实的落实到设计中，理论联系实际，才能做出更为优秀的设计。 参考文献（1）《建筑给水排水设计规范》GB50015-2009（2）《消防给水及消火栓系统技术规范》GB50974-2014（3）《绿色建筑评价技术指南》住房和城乡建设部科技发展中心组织编写（4）《全国民用建筑工程设计技术措施-给水排水》2009版住房和城乡建设部工程质量安全监管司'
