油田水水处理及注水系统管理规定ppt课件 62页

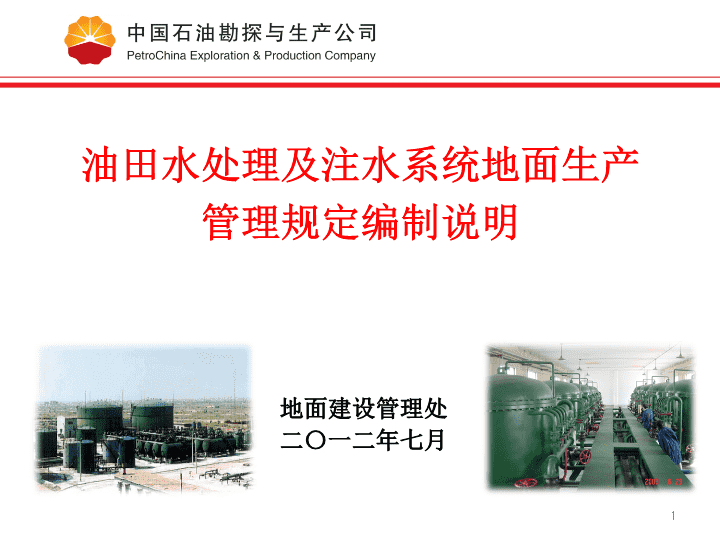

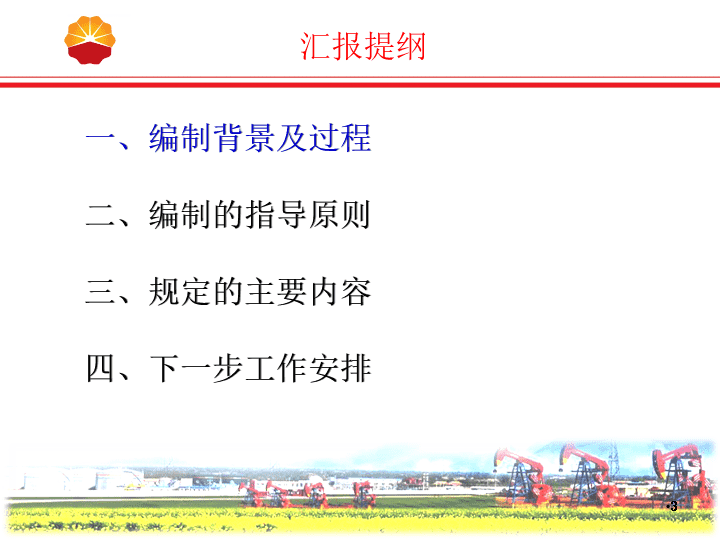

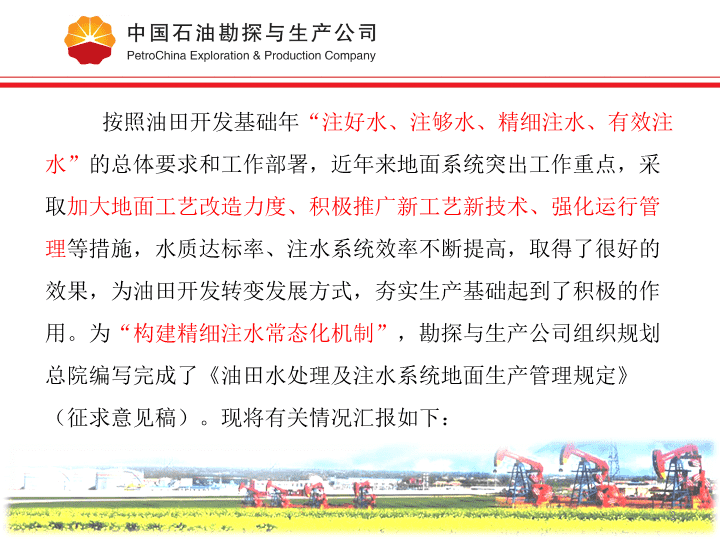

油田水处理及注水系统地面生产管理规定编制说明地面建设管理处二〇一二年七月1\n按照油田开发基础年“注好水、注够水、精细注水、有效注水”的总体要求和工作部署，近年来地面系统突出工作重点，采取加大地面工艺改造力度、积极推广新工艺新技术、强化运行管理等措施，水质达标率、注水系统效率不断提高，取得了很好的效果，为油田开发转变发展方式，夯实生产基础起到了积极的作用。为“构建精细注水常态化机制”，勘探与生产公司组织规划总院编写完成了《油田水处理及注水系统地面生产管理规定》（征求意见稿）。现将有关情况汇报如下：2\n一、编制背景及过程二、编制的指导原则三、规定的主要内容四、下一步工作安排汇报提纲3\n一、编制背景及过程（一）编制背景在油田开发基础年活动过程中，水处理和注水工作以夯实“五个基础”和实现“三提三控”为目标，突出做好“注好水”和“注够水”工作。水质达标率得到有效改善，注水系统效率明显提高，注水单耗进一步降低。18.20%0,90%3.65%4\n一、编制背景及过程（一）编制背景油田开发基础年活动结束后，按照集团公司“构建精细注水常态化机制”的要求，油田水处理和注水工作需要及时解决以下四个矛盾。一是注水系统效率提高与能耗居高不下的矛盾。2011年，股份公司注水耗电量为55.2亿千瓦时，平均注水系统效率为52.40%，而国际先进水平为65%，相差12.6%，部分油田注水系统效率只有40%。5\n一、编制背景及过程从2008年到2011年，注水系统用电量从52.38亿千瓦时增加到55.18亿千瓦时，增加了2.8亿千瓦时，增加幅度为5.35%。6\n一、编制背景及过程（一）编制背景二是水质达标率提高与二次污染严重的矛盾。2011年，股份公司水质达标率采出水处理站为89.3%，注水站为79.9%，注水井口为75.4%，从采出水处理站到注水井口水质达标率依次降低，分别下降了9.4%，13.9%，说明水质二次污染严重。7\n一、编制背景及过程（一）编制背景三是技术进步与水处理技术储备不足的矛盾。近几年，水处理和注水工艺技术进步很大，形成了适应三采、稠油、低渗等油田开发的采出水处理技术、锅炉回用技术、注水优化技术、外排水达标技术。但注水水质标准、特低渗透油田水处理、SAGD余热利用、外排水资源化利用等仍有待进一步研究。随着油田开发的进一步深入，水处理和注水技术需要进行前瞻性研究，提前做好技术储备。8\n一、编制背景及过程（一）编制背景四是重油轻水观念改变与过程管理薄弱的矛盾。三年油田开发基础年活动工作，各油田提高了对注水工作的重视，重油轻水观念明显改善。但是由于组织和制度不健全，药剂投加、管线清洗、滤料更换、水罐排污等缺少有效的监管和考核。部分油田为节省运行费用，对设计明确要求投加的化学药剂少加或不加，少排泥或不排泥，造成污水恶性循环、水质变差。9\n一、编制背景及过程（一）编制背景按照建立精细注水长效机制的要求，为加强和规范股份公司各油田水处理和注水系统的管理工作，进一步提高水质达标率，降低生产能耗，促进安全环保，提升油田水处理和注水系统地面生产管理水平，编写完成了《油田水处理及注水系统地面生产管理规定（征求意见稿）》并下发各油气田公司征求意见。10\n一、编制背景及过程（二）编制过程《管理规定》的编制工作从2011年10月开始，前后4次组织相关专家和人员进行讨论，截止到今年的6月份形成了征求意见稿。在编制过程中，充分借鉴了各油田公司的管理经验，参考了大庆、吉林、辽河、冀东以及塔里木等油田公司有关油田水处理和注水系统等地面生产方面的管理规定。11\n一、编制背景及过程二、编制的指导原则三、规定的主要内容四、下一步工作安排汇报提纲12\n《管理规定》的编制突出两个方面的特点：突出全面性—力争涵盖油田水系统地面生产管理的各个阶段。二、编制的指导原则《管理规定》对水系统地面生产的各主要环节做出了明确规定，从岗位设置、人员配备、制度管理、主要生产工艺（水处理、注水等）的控制、辅助生产系统（化验、药剂、资料等）的管理，到能耗管理、人员培训、资料上报，管理工作的检查评比等方面，都有涉及，力争突出全面性。13\n突出实用性和可操作性—力争能够指导油田管理人员和基层操作人员的工作。二、编制的指导原则《管理规定》可用于规范各油田公司水系统的地面生产管理工作，同时规定了多项管理工作的具体内容和要求，还可作为基层管理岗位的生产运行指导手册，强化实用性和可操作性。《管理规定》中明确了各级管理岗位的设置及其职责；《管理规定》中明确了水处理设备、注水设备的记录、检查、检修维护等要求；《管理规定》中明确了管线、注水井清洗等要求。14\n一、编制背景及过程二、编制的指导原则三、规定的主要内容四、下一步工作安排汇报提纲15\n三、规定的主要内容《管理规定》征求意见稿共八章，90条，11个附件。紧紧围绕水质管理、运行控制、节能降耗这条主线展开论述。16\n三、规定的主要内容下面对管理规定的主要内容分章作简要介绍。总则生产管理；运行控制；辅助系统管理；管理效果分析、评价、上报；人才培养与技术个性；检查、考核与评比。17\n三、规定的主要内容第一章总则共5条，主要是一般性要求，包括规定编制的必要性、适用范围、工作原则等内容。必要性：为了进一步满足油田开发需要，提高油田开发效率，加强和规范股份公司各油田水处理和注水系统的管理工作，保障注水水质和外排水水质达标率，提高注水系统效率，节能降耗，特制定《油田水处理及注水系统地面生产管理规定》（以下简称《规定》）。18\n三、规定的主要内容第一章总则适用范围：本《规定》适用于股份公司及所属油(气)田分公司、全资子公司的国内油田开发。控股、参股公司和国内合作的油气田开发参照执行。特别强调：油田水处理及注水工作，要围绕“注好水、注够水、精细注水、有效注水”的理念，加强生产管理，积极推广新工艺、新技术、新设备，努力提高水处理及注水水质达标率，降低系统能耗。19\n三、规定的主要内容第二章生产管理生产管理共4节14条，对以下4个方面进行了规定：1★生产管理岗位及其职责2★制度管理3★水质管理4★生产运行优化管理20\n三、规定的主要内容1★生产管理岗位及其职责油（气）田公司水处理和注水系统生产岗位设置分四级，第六条到第十条分别列出了岗位设置的要求及其职责，工作要求。均应设置专门的水处理及注水管理岗位，下一级部门向上一级部门负责并上报。油（气）田公司二级单位（厂、作业区）矿（作业区）场站21\n三、规定的主要内容1★生产管理岗位及其职责如第七条中要求：油（气）田公司主管部门应设置专门的水处理及注水管理岗位，负责油（气）田公司生产管理过程中水处理及注水的管理工作。其主要职责包括：1．组织制定油（气）田公司水处理及注水管理规章制度，完善水处理及注水管理考核及奖惩机制；2．组织制定油（气）田公司水处理及注水技术政策并监督执行；3．组织制定油（气）田公司水处理及注水管理指标，组织检查考核，并协调解决水处理及注水管理中存在的问题；4．参与审查水处理及注水方案，收集、汇总运行数据年度报表；5．组织推广应用先进的水处理及注水管理经验和工艺技术，并及时组织进行评价；6．组织开展水处理及注水管理和技术的培训工作。22\n三、规定的主要内容2★制度管理第十一条到第十三条，规定对制度建设、工作流程、水质不达标的处理进行了要求，包括水质指标、报表资料、巡回检查、事故预案、现场操作等内容。第十一条：各油（气）田公司必须建立健全水处理及注水岗位的相关管理制度，强化水处理和注水系统的运行管理和水质控制，规范设备、药剂和资料管理，加强岗位培训、检查和评比，提高水处理和注水系统的管理水平。23\n三、规定的主要内容2★制度管理第十二条：油（气）田公司应建立“水处理及注水质量公报”（月度）通报制度；定期召开油气田水处理及注水系统工作例会，每季度一次；定期组织“水处理及注水系统专业管理检查”，每年度一次，同时，强化不定期日常管理抽查工作。第十三条：各场站出现水质质量超标，相关矿（作业区）应在12小时内向采油厂（作业区）汇报基本情况和处理措施，并在3天内向油（气）田公司上报加盖采油厂（作业区）公章的“水质质量超标情况报告”。24\n三、规定的主要内容3★水质管理第十四条到第十七条：按照用途将油田水处理标准分为四类，规定了不同用途的水处理技术、水质监管记录、化验项目等方面的要求。1.处理达标后回注；2.稠油污水回用到锅炉；3.处理达标后外排；4.处理达标后无效回注。25\n三、规定的主要内容3★水质管理规定要求：各油（气）田公司应建立和完善水质监测四级管理体系，加强对水处理站出口、注水站出口、井口和井下等控制点的水质监测。油（气）田公司每半年、采油厂（作业区）每月、矿（作业区）及站、队每天应对水处理站、注水站进行水质检测。选择支线上开井数1-5%的注水井作为井口、井底水质监测井，每季度分析一次。同时建立相应的水质化验分析资料台帐。26\n三、规定的主要内容4★生产运行优化管理在第十八条中要求：各矿（或作业区）应针对不同场站制定全矿生产运行管理优化预案，报采油厂（作业区）审核批准、备案，各采油厂（作业区）亦应制定全厂生产运行管理优化预案。在第十九条中：分总体水量变化、来水水量变化、注水水量和压力变化三种情况，分别列出了优化预案应包含的内容。27\n三、规定的主要内容第三章运行控制对于运行控制，《规定》根据生产工艺从四个方面进行了要求。1★水处理系统运行控制2★注水系统运行控制3★离子交换系统运行控制4★能耗控制28\n三、规定的主要内容1★水处理系统运行控制本部分要求水处理系统应加强系统的全过程管理，完成每级处理的规定程序，使每级处理系统的水质达标，保证最终外输水质达标。对水处理系统的设计规模、进水指标、出水指标、药剂投加、收油排污、过滤反洗等各方面作了规定。29\n三、规定的主要内容1★水处理系统运行控制第二十二条：采出水处理系统应按设计进水水质指标要求，严格控制脱水站来水指标。水驱污水进站含油量应不大于1000毫克/升，悬浮物应不大于100毫克/升，含聚污水和稠油污水，含油量应不大于3000毫克/升，悬浮物一般不大于200毫克/升，如高于以上数值，应及时查找原因并整改。30\n三、规定的主要内容第二十七条：过滤器要严格按照设计规定的反冲洗强度、反洗周期及反洗历时进行反冲洗。一般情况下，过滤罐每天至少反洗一到两次，并保证其压降≤0.15MPa。对于处理含油污水的压滤罐，反冲洗压力应达到0.2MPa以上。各种压滤罐，实际进水水质（油和悬浮物）应低于或等于设计水质。对滤料定期检查（每年至少检查一次），根据滤料漏失及污染情况，及时补充及更换滤料。1★水处理系统运行控制31\n三、规定的主要内容第二十六条：水处理调节罐、缓冲罐、斜板除油罐、浮选机、注水罐等设备及设施，应及时收油和排污，确保污油回收、污泥排泄、处理系统正常运行。第二十八条：水处理站的沉降容器和设备每年要清洗一次。对清洗容器时排出的污泥，要妥善处置，防止对水质形成二次污染或污染环境。1★水处理系统运行控制32\n三、规定的主要内容2★注水系统运行控制本章中要求注水系统应全面加强注水工艺管理，制定合理的管理措施，满足注水水质要求，保障平稳运行和降低系统能耗。对注水参数优化、水质监测、清污混注、注入计量、设备巡检维护、管线清洗、能耗计量、洗井作业等多方面进行了要求。33\n三、规定的主要内容2★注水系统运行控制关于清污混注：第三十二条中，注水站的出水应达到注入水水质要求，一般情况下清水和采出水应分注，如确需混注时，应进行室内配伍性试验，以满足注水要求。关于调整配注：第三十五条，应按地质方案进行注水井开关或调整配注量，认真执行“三定、三率、一平衡、三及时”的注水井管理方法（定性、定压、定量；水井测试率、测试合格率、分注合格率；采注平衡；及时录取、及时分析、及时调整）。34\n三、规定的主要内容2★注水系统运行控制关于注水罐排污：第三十八条第一款注水罐应及时排污，注水罐应每周至少排污一次，及时作好收油和排污记录；注水罐每年要清洗一次，当出现出水水质差于进水水质时，应及时清洗。关于管道清洗：第三十八条第二款，注水干线应定期清洗，清洗周期根据水质情况合理确定，原则上每1年清洗一次。35\n三、规定的主要内容2★注水系统运行控制特别对酸洗管线进行了规定：需进行酸洗作业的管线，应防止H2S等有毒有害气体中毒事件发生，清洗应执行以下规定：（1）设立清洗作业管理小组，编制清洗组织方案、HSE作业指导方案及事故应急处理预案，并配备正压呼吸器及有毒有害气体检测仪。（2）清洗作业过程中，安全人员应不定期进行安全检查，发现违规操作或安全防护出现问题，应及时上报，及时整改；发生安全事故，及时启动应急处理预案。（3）清洗作业后，检测合格方可入内，检测不合格，进入人员必须佩带正压呼吸器。36\n三、规定的主要内容2★注水系统运行控制关于注水洗井：第四十一条，注水站应配合采油矿（作业区）做好注水井的洗井工作，确保洗井水量充足和压力平稳，满足洗井要求。第四十二条，注水井洗井过程中，进水量和出水量应同时计算。第四十四条，对有洗井水回收流程的注水井，洗井水要回收至处理站处理，无洗井水回收流程的注水井，要运走集中处理或采取其他措施妥善处置。37\n三、规定的主要内容3★离子交换系统运行控制第四十五条到第五十条，对用于注采锅炉的离子交换系统的再生、HSE等做出了规定，稠油污水深度处理后进入热注锅炉前，水中各项指标应达到锅炉设计指标要求。第四十九条弱酸离子交换器的树脂再生，应严格按操作规程进行反洗、再生、置换、正洗等程序操作。再生酸液浓度控制在4%～5%，浸泡1小时以上，排酸pH控制在2左右；置换碱液浓度控制在4%～5%，浸泡时间不得低于1小时，排碱pH控制在12左右。38\n三、规定的主要内容3★离子交换系统运行控制第五十条，弱酸离子交换器的树脂再生，所用酸碱属腐蚀性很强的化学危险品，应建立严格的操作规程、事故处理预案和管理制度。1.制定专人负责其日常使用和管理；2.酸碱卸车进罐，应至少要有两人现场操作，并严格按要求穿戴劳动用品；淋浴器清水不通或防护穿戴不全，严禁任何操作。3.储罐区应设置安全警示牌。39\n三、规定的主要内容4★能耗控制第五十一条到第五十四条，对注水系统的节能技术、注水泵效率等做出了规定。第五十二条，应加强变频调速等优化运行技术的应用，实现注水泵实际排量按所需排量适时调节，以降低泵管压差，减少回流，提高注水泵机组运行效率，达到节能降耗的目的；注水泵运行台数与注水量要匹配，注水泵出口应避免节流。第五十三条，注水泵要保持高效运行，高压离心注水泵泵效应保持在75%以上，柱塞泵运行泵效应保持在85%以上。40\n第四章辅助系统管理辅助系统管理对以下五个方面的内容进行了要求。1★化验管理2★药剂管理3★资料管理4★设备管理5★腐蚀与防护管理三、规定的主要内容41\n三、规定的主要内容1★化验管理第五十五条到第五十九条，对水质化验管理进行了详细的要求，包括化验方案、操作规程、取样流程、药品存放、废液处理等内容。第五十五条，对水质指标各项目的化验，应严格按照每项指标相应的分析化验标准执行，严格执行标准规定的化验方法和操作规程，确保化验结果的真实性和准确性。42\n三、规定的主要内容1★化验管理第五十六条，同一取样点，不同化验项目的水样，应同时取样，水样数量，应多于检测所有化验项目一次化验的样品量。取样时，应保证足够的放水时间，放净管线中的死液，确保水样具有代表性。第五十七条，取样前，严格检查取样用具，确保其清洁干燥，取样容器应确保洗涤干净，取样时应先用样水冲洗2-3次，对获取的水样，要充分考虑取样后水样水质可能的变化，应按照规定的方法保存。43\n三、规定的主要内容2★药剂管理第六十条到六十三条，对药剂管理做出了要求。第六十条，各油（气）田公司应结合各自的实际情况，编制各自的“化学品使用与管理办法”。第六十一条，新型化学药剂，应进行技术筛选和检测工作，应进行配伍性试验和有机硫、氯含量检测，合格后方可使用。化学品配伍性试验与检验工作，由油（气）田公司指定的权威机构完成。44\n三、规定的主要内容2★药剂管理第六十三条，使用化学药剂场站，应做好化学药剂的日常管理工作。1．对于每批进站药剂，应进行入站检验。2．应依照化学品的筛选结果和现场使用情况，确定合理的配药浓度。3．化学药品的存储，应设专用的药品库，至少保证1周的化学药品用量，不同种类的化学药品要分类存放，堆放整齐，不得混堆。4．确定合理的加药比，并确保加药连续、平稳。45\n三、规定的主要内容3★资料管理第六十四条到六十七条，对资料管理进行了详细的要求：水处理及注水管理系统，要建立严格的资料管理制度及体系。第六十五条，应及时准确的取全取准各项生产运行数据，并填写各项运行数据记录报表。第六十六条，生产设施的检修、维护，要建立台账、档案制度，做好检修、维护记录。第六十七条随时记载厂站、管线及注配设施的情况，至少每半年修订一次。46\n三、规定的主要内容4★设备管理对于设备管理，做出如下要求：第六十九条，各类工艺设备、设施应规定极限参数范围，运行参数要严格控制在极限参数范围内。第七十二条，水处理及注水系统干线，每周巡线一次，发现异常情况，应及时处理并记录。第七十四条，压力过滤罐，每年应开盖检查；安全阀应每年至少校验一次。其他机泵等设备的保养、维护、大修，应按有关管理规定执行。47\n三、规定的主要内容5★腐蚀与防护管理对于腐蚀与防护管理，做出如下要求：第七十五条，为延长水处理及注水系统的钢制容器及管线的使用寿命，应建立腐蚀监测、检测与防护管理制度，并设立设备及管线腐蚀记录档案。第七十六条，钢制容器及管线，每2年应进行一次腐蚀检测。容器重点检测内外壁、内底板、顶板金属表面腐蚀状况及特殊部位（如：加热盘管、进出口、焊缝区）腐蚀状况；管线腐蚀重点检测管体腐蚀状况、分布。检测数据结果应做好记录，并录入数据库。48\n三、规定的主要内容为确保本《规定》严格执行，切实提高水系统管理水平，制定了以下监督管理内容：第五章管理效果分析、评价与上报第六章人才培养与技术创新第七章检查与考核、评比49\n三、规定的主要内容第五章管理效果分析、评价与上报第七十九条，各油（气）田公司应对生产运行管理、水处理及注水效果，定期进行分析、总结和评价。第八十条，定期对水质达标率、注水系统能耗、注水泵机组运行效率、注水系统效率以及设备完整性等方面进行测试与评价。对未达到经济运行要求的系统，应进行评价分析，并提出改进措施。第八十一条，油（气）田公司每半年一次向勘探与生产公司上报水处理及注水系统生产运行数据，每年一次上报年度工作总结报告。50\n三、规定的主要内容第六章人才培养与技术创新为加强管理效果，对岗位人员的培训与技术创新，做出了下列规定：第八十二条，开展岗位员工技能和知识培训，培养专业型岗位人才，使岗位员工能够掌握相关技能和知识。第八十三条，技术创新是提高油田注水开发水平的重要手段。要注重技术创新研究，攻关瓶颈技术、推广成熟技术、引进先进技术，把技术创新与技术进步作为油田注水开发技术管理的重要内容。51\n三、规定的主要内容第六章人才培养与技术创新第八十四条，有计划地定期组织水处理和注水技术研讨、技术交流，促进注水技术成果共享。定期组织水处理及注水岗位技术培训，努力培养一支理论基础好、现场经验丰富、工作能力强、作风过硬的油田开发技术管理队伍。52\n三、规定的主要内容第七章检查与考核、评比为确保本《规定》的落实，检验管理效果，制定了检查与考核、评比的规定条款：第八十五条，要建立和完善水处理及注水管理检查考核制度，油（气）田公司水处理及注水主管部门，组织相关部门对各单位水处理及注水管理工作进行检查和考核。第八十六条，水处理和注水主管部门，每年初拟定水处理及注水管理工作考核指标，每年年中和年末进行检查与考核，检查各单位存在的问题和不足，根据两次考核得分形成年度最终考核得分。53\n三、规定的主要内容第七章检查与考核、评比为确保本《规定》的落实，检验管理效果，制定了检查与考核、评比的规定条款：第八十七条，管理工作考核采用百分制，主要从组织管理、技术管理、安全生产、生产运行、水质控制几个方面进行考核，并应制定相应的考核得分细则。根据考核得分，组织评比，并制定相应的奖惩制度，促进水处理和注水管理工作的健康发展。第八十八条，勘探与生产分公司每年选取一定数量的油田，组织一次水处理与注水系统生产运行管理检查，并将检查结果通报各油（气）田公司。54\n三、规定的主要内容5）为保证各油田公司上报的数据资料统一，对水质达标率、注水系统单耗计算方法做出了统一规定，同时规定了上报资料的统一格式：★附件1水质达标率计算方法★附件2注水系统效率计算方法★附件3注水系统单耗计算方法★附表1-8上报水质数据资料表格模版注：计算方法作为附件，数据资料模版作为附表。55\n三、规定的主要内容★水质达标率计算方法※单项指标计算：水质单项指标达标率D＝标准值B／实际值S×100%，（0
