最新污水处理生物膜法幻灯片 46页

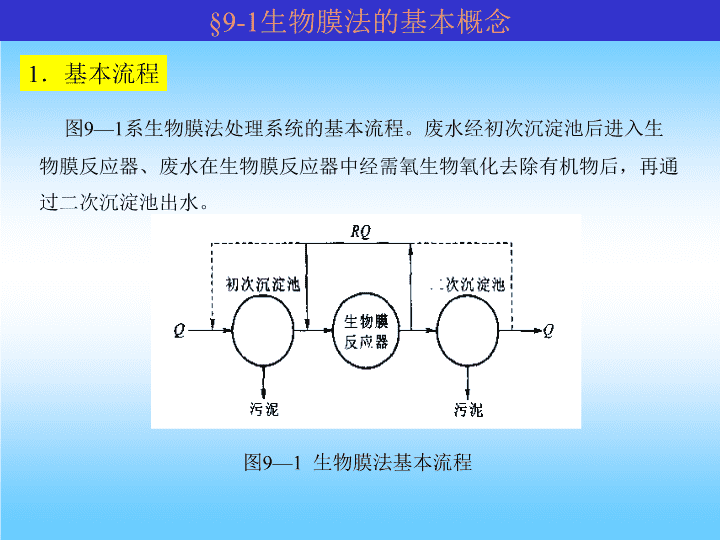

污水处理生物膜法\n第九章生物膜法§9-1生物膜法的基本概念§9-2滴滤池法§9-3Atkinson的滴滤池数学模型§9-4滴滤池的简化模型§9-5生物转盘§9-6生物流化床\n§9-1生物膜法的基本概念图9—1系生物膜法处理系统的基本流程。废水经初次沉淀池后进入生物膜反应器、废水在生物膜反应器中经需氧生物氧化去除有机物后，再通过二次沉淀池出水。图9—1生物膜法基本流程1．基本流程\n\n\n\n§9-2滴滤池法均衡滴滤池流量；改善填料的流量分布；改善池子的维护条件；防止产生蝶蝇；改善去除有机物的条件。滴滤池系统的回流有多种不同的方式，图9—1中分别用实线及虚线表示了三种常见的情况：(1)由二沉池出水回流到滴滤池前；(2)由滴滤池出水回流到滴滤池前；(3)由滴滤池出水回流到初次沉淀池前：回流的作用有：\n§9-2滴滤池法类型性能低速或标准滴滤池中速滴滤池高速滴滤池超速滴滤池粗滤滴滤池两级滴滤池填料碎石碎石碎石塑料塑料/红木碎石/塑料水力负荷1~3.51~9.59.5~3814~8547~1879.5~38BOD5负荷0.08~0.40.24~0.50.5~0.950.5~1.61.6~81~2池深1.8~2.41.8~2.40.9~1.63~124.5~121.8~2.4回流比00~11~21~21~40.5~2滤池蝇多有少少或无少或无少或无脱膜情况间歇性间歇性连续性连续性连续性连续性去除率80~9050~7065~8565~8040~6585~95出水质量硝化良好部分硝化略有硝化略有硝化无硝化硝化良好表9—2滴滤池类型及性能\n§9—3Atkinson的滴滤池数学模型1.基本方程式图9—3滴滤池模型滴滤池的模型见图9—3。\n§9—3Atkinson的滴滤池数学模型(1)生物膜内的代谢过程服从7—5的模型假定；(2)整个系统为稳定状态；(3)水膜内的流速按4—8的层流流速分布公式(4—85)计算；(4)水膜内无纵向的混合;(5)底物的横向通量按Fick公式计算;(6)底物的纵向通量；(7)气-水交界面无限制营养物传递；(8)在z=0进口处不存在底物的浓度梯度。模型的假定如下：\n§9—3Atkinson的滴滤池数学模型写出水团微元的物料衡算关系，然后化简得出：V[1-((9-1))]=D初始条件为：(9-2)边界条件为：(9-3)初始条件式（9-2）根据假定(8)得出。边界条件式(9—3)根据假定(7)及(5)得出。V[1-((9-1)]\n§9—3Atkinson的滴滤池数学模型按下列新变数的关系使式(9—1)等关系无量纲化Y=Z=f=k=这样，微分方程(9—1)、初始条件(9—2)及边界条件(9—3)等式分别成为（1-Y)f(9-7)(9-6)(9-5)(9-4)(9-8)2．基本方程式的解\n§9—3Atkinson的滴滤池数学模型对式(9—7)的k表达式可以进一步加以改变以便于应用。先令：k=(9-9)式中k的量纲为长度／时间，相当于传质系数，又令w表示填料单位横断面积的润湿长度，代表单位润湿长度的流量，Q表示单位横断面积的流量，则由量纲关系可以写成下式：Q(长度3／时间·长度2)＝(Qp长度3／时间·长度)×w(长度／长度2)进一步可假定w=r(常数)×Aw(填料的润湿面积／单位体积填料)的量纲为长度2／长度3与w的量纲一致，故得：Q=Q(9-10)\n§9—3Atkinson的滴滤池数学模型对随机填料来说，比例常数r为1。又由式(4—84)得流速v的平均值因此，对于9—3模型的单位润周长度上(即膜的宽度为1时)的流量QΨ=δυm并由式(9—10)得：Vm=由上式，并根据随机填料的假定r=1得：k=然后通过计算=两边化简：(9-11)(9-12)(9-16)(9-17)\n§9—3Atkinson的滴滤池数学模型根据上述有关公式求出b1、b2，将式(9—13)代入式(9—8)中得下列边界条件：=-=-因此，在方程式(9—8)中，k已改用式(9—12)计算，式(9—19)已代替了原来相应的边界条件。为了求解，令：g=ξ+f(9-22)初始条件变成:g(Y,0)=1+ξ(9-23)边界条件分别为：(9-19)(9-20)(9-25)(9-26)\n§9—3Atkinson的滴滤池数学模型式中，g的函数表示g（Y、Z、η、k、ε）Atkinson等得出ε=0时式（9-19）~（9-23）的解g（Y、Z、η、k、ε）。然后由下式：F（η、k、0）=仿照建立函数F（η、k、0）建立函数I（η、k、0）以便于计算，得出：I（η、k、0）==（1+ξ）I（η、k、0）-ξI（η、k、0）=（1+ξ）I（η、k、0）-ξ\n§9—3Atkinson的滴滤池数学模型图9—5I（）对η的计算曲线由上式计算出来/，对函数I（）和F（）的计算类似，但是也很复杂，所以可用图9—5的曲线以减少计算过程。\n§9-4滴滤池的简化模型滴滤池的简化模型如图9—7所示，填料高为H，废水流量为Q，回流量为RQ，原水有机物浓度为图9—7滴滤池简化模型1.滴滤池的设计\n§9-4滴滤池的简化模型通过计算，得出滴滤池出口处（Z=H）的有机物浓度为:=exp(9-39)从式(9—39)可看出，由于；为常数值，故当回流比R为零时，与wH/Q间应呈直线关系。图9—8的塑料填料数据对这一关系也起了验证的作用。由图9—8可得出值约为1.4×10-4cm／s。由图9—8所得的值代人式(9—38)．可以得出回流比R对及的影响关系。如图9—9及图9—10所示，由图中看出，无论是对原水的有机物去除率1-或者对滴滤池的总去除率1-。来说，增大回流比R都起了降低去除率的作用。\n§9-4滴滤池的简化模型图9—8塑料填科的高负荷滴滤池去除有机物效果图9—9R对的影响\n§9-4滴滤池的简化模型=exp(-）（9-40）式中，A为滴滤池的横断面积；a为填料的比表面积；K、m及n为试验常数，其余符号向前。Eckenfelder公式的实用形式为：=exp(-）(9-41)式中：L=L代表滤池的水力负荷。2．Eckenfelder公式\n§9-4滴滤池的简化模型由图9—12所示，可得出两组对应的L与S值。图9—12求斜率S值因此，以图9—12所得的两组S及L值按上式关系作图，得出一条直线，其斜率为-n，如图9—13所示。图9—13求Eckenfelder公式的n\n§9-4滴滤池的简化模型最后，把式(9—41)写成K(-）+In=(9-44)以n代人上式后，按与绘成的直线，其斜率即-K，如图9-14所示：图9—14求Eckenfelder公式的K\n§9—5生物转盘生物转盘的工作过程见图9—15，每块圆盘上生物膜的有机物扩散通量可用式(9—37)表示：N=(9-37)假定每面膜的淹没面积为As，则每面膜去除有机物的速率为M=As由于圆盘与圆盘的间距很小，假定去除速率是连续函数。令VL代表一片圆盘两面的膜所担负的去除有机物的水容积，则可将去除有机物的速率写成下列关系：=-2M=-2As式中：θ为水在生物转盘氧化槽内所经历的时间：\n§9—5生物转盘图9—15生物转盘工作过程示意K(-）+In=将上式写成下列形式进行积分，积分后得下列关系式：式(9-44)可以作为求参数及K的依据，转盘的圆盘理论片数可以直接从QΘ／VL值得出。\n§9—6生物流化床由于生物流化床(biologicalfluidizedbedreactor)具有有机物容积负荷大、处理效率高、占地少和投资省等优点，流化床的回流比应使流化床中的空床上升流速处于上述两种速度之间。临界流化速度可按下式计算：=(9-45)式中，为临界流化速率，单化为cm/s；dp为填料粒径，单位为cm；ρpρ1分别为填料和水流的密度，单价为g／cm3;为水的动力粘滞系数，单位为g／cm.s；g为重力加速度，981cm/s2；ξmf是填料开始膨胀时的孔隙率为φs球形度，φs定义为同体积球形颗粒的表面积除以颗粒实际表面积。1.基本原理\n§9—6生物流化床图9—16生物流化床流程如图，废水和从生物流化床反应器出水的回流水在充氧设备进口处与空气混合后，从反应器的底部进入，自下而上通过反应器，使续料保持在流化的工作状态、经填料上的生物膜处理后的废水，除部分回流到无氧设备进口处外，最后流人二次沉淀池，以便沉掉悬浮的生物量，排出合格的出水。\n§9—6生物流化床有机物的去除率为：η==1-=1-f(9-46)式中，分别为流化床反应器进水和出水的有机物浓度，f可称为有机物的残余浓度率。流化床的容量去除速率可表示为：Rv=(9-47)式中，Q为废水流量，v为流化床的容积。2．生物流化床性能分析与设计计算\n§9—6生物流化床为了得出流化床的相似准数间的相关关系，须对相关公式进行有量纲量进行无量纲转换。最后得出下列的相关函数形式：由于直接求ρe/ρi的解析解是困难的，Atkinson采用图解法来求ρe/ρi和Rv的值。图9—17至9—19即用来说明这—方法。这些都是根据与CSTR型生物膜有关的无量纲参数间的代数关系绘制出来的。具体如图图9—17至9—19所示：\n§9—6生物流化床图9—17ρi/ks=100时ρe／ρi与Q／Vμmax的关系图9—18β=100时和Q／Vμmax的关系\n§9—6生物流化床图9—17ρi/ks=100时Rv/ksμmax与Q／Vμmax的关系有机物去除率对于环境保护有着重要意义，因而是工艺过程的要求，有机物容量去除速率则出于经济上的考虑。为了比较这两者同时与其它参数的关系，可以在图9—19上叠加从9—17的数据中获得的ρe／ρi为常值时的关系线，如图9—20所示。\n§9—6生物流化床图9—20ρi/ks=100时，混合物生物流化床无量纲参数间的综合关系图9—20所示ρi/ks的为常值时为一条直线，可由下列关系直接得出式9-52：\n§9—6生物流化床(9-52)由上式看出，ρi/ks和ρe/ρi时,与Rv/ksμmax的关系呈直线关系变化。另外从图9—20可以看出，f=ρe/ρi<0.2(即去除率高于80％)时、流化床的容量去除速率小于最大值；在指定容量去除速率和生物量已知的条件下，要提高去除率(即ρe/ρi减少)必须延长水力停留时间(即Q／Vμmax减小)。\n§9—6生物流化床总结对生物流化床的性能进行了上面的基本理论分析之后，进行硫化床的设计计算就比较简单了。生物流化床中生物膜的动力学参数μmax、ks、Y可以通过§7—2介绍的恒化器试验求定，对于需要设计的生物流化床而言，Q、ρe、ρi也都是确定的。这样在(9—52)式中便只剩下两个未知数，其中任意假定一个，便可算出另一个来，只是计算出来的参数应当符合上述对性能的理论分析，否则便重新假定进行计算。\n第四章商务谈判的心理朱彩虹2011/4/14\n提纲4.1需要与动机4.2性格与气质4.3情绪与情感\n一、谈判人员的情绪管理和调控情绪调控能力是指人有能力通过情绪调节和控制，使积极的个人情绪压倒消极的个人情绪。特别地，谈判人员不仅对自己的情绪要加以调整，对谈判对手的情绪也应该做好相应的防范和引导。一般地，在国际商务谈判过程中，经常采用的情绪策略主要有：攻心术软硬兼施策略\n攻心术攻心术，是使对方心理上不舒服或软化来使对方意乱情迷而做出错误的策略，常见的形式主要有：以愤怒、指责的情绪和态度使谈判对手感到强大的心理压力，在对方惶恐之际迫使对方做出让步。赫鲁晓夫在联合国开会时，用皮鞋敲桌子，人们无一不为他的暴怒所震惊。拿破仑在意大利打了胜仗后，曾要求奥国公使同他签订和约，奥国犹豫了几个星期。最后，拿破仑大发雷霆，把花瓶摔在地上，使得奥国公使同意与他签订和约。\n以人身攻击来激怒对手，严重破坏谈判对手的情绪和理智，扰乱其思路，引诱对方陷入圈套。以眼泪或可怜等软化方式引诱谈判对手同情、怜悯而做出让步。献媚讨好谈判对方，使对方在得意之下忘乎所以地做出让步。\n案例日本某报纸曾刊登了一则消费者的来信，信中批评了西服黑市买卖，上当者是一位45岁的教师。这位教师走在路上，后面有辆货车开了过来，停在这位教师旁边，车上的人问他：“是否要买便宜的西服，二三折。”这位教师想，哪有那么便宜的事情，本不想理会，可对方却笑盈盈地走了过来，小声地神秘兮兮地对他说：\n“我们是送货去百货公司的，不小心有几套西服染上了一点点污点。百货公司不收，又不敢送回公司。您能不能行个好，帮我们个忙？”这位教师信以为真，以1000日元成交。可是他把衣服带回家仔细一看，哪是什么染上污点，分明是地地道道粗制滥造地低劣货。\n调控谈判情绪的技巧在谈判中，要尊重对方。见面不打招呼或懒得致意，脸红脖子粗地争吵，拍桌子，当众摔东西或闭起眼睛跷起二郎腿不理不睬，这些行为都会伤害对方的感情。另外，尊重对方并不是屈从或任对方侮辱，对于无礼的态度、侮辱的行为应进行适当的反击，但这种反击不是以“以牙还牙”的方式，而是以富有修养、有针对性地批评、反驳，以严肃的表情来表明自己的态度和观点。\n在谈判中，当对方提出与我方不同意见时要予以欢迎，表现得通情达理，缓和对方的不满情绪，使其容易接受我方的看法。\n二、心理挫折的防范和应对心理挫折是人在追求目标的过程中遇到自己感到无法克服的障碍、干扰而产生的一种焦虑、紧张、愤怒或沮丧、失意的情绪的心理状态。一般地，人在遭受心理挫折后，其行为表现主要有：攻击退化畏缩\n在商务谈判中，心里挫折会造成人情绪上的沮丧、愤怒，会引发与对手的对立和敌意，容易导致谈判破裂。所以，商务谈判人员对谈判中的挫折应该有心理上的准备，做好心理挫折的防范，对自己所出现的心理挫折应采取有效的办法及时加以化解，并对谈判对手出现挫折而影响谈判顺利进行的问题具有较好的应对办法。\n心理挫折的预防消除引起客观挫折的原因提高心理素质心理挫折的应对要勇于面对挫折摆脱挫折环境情绪宣泄
