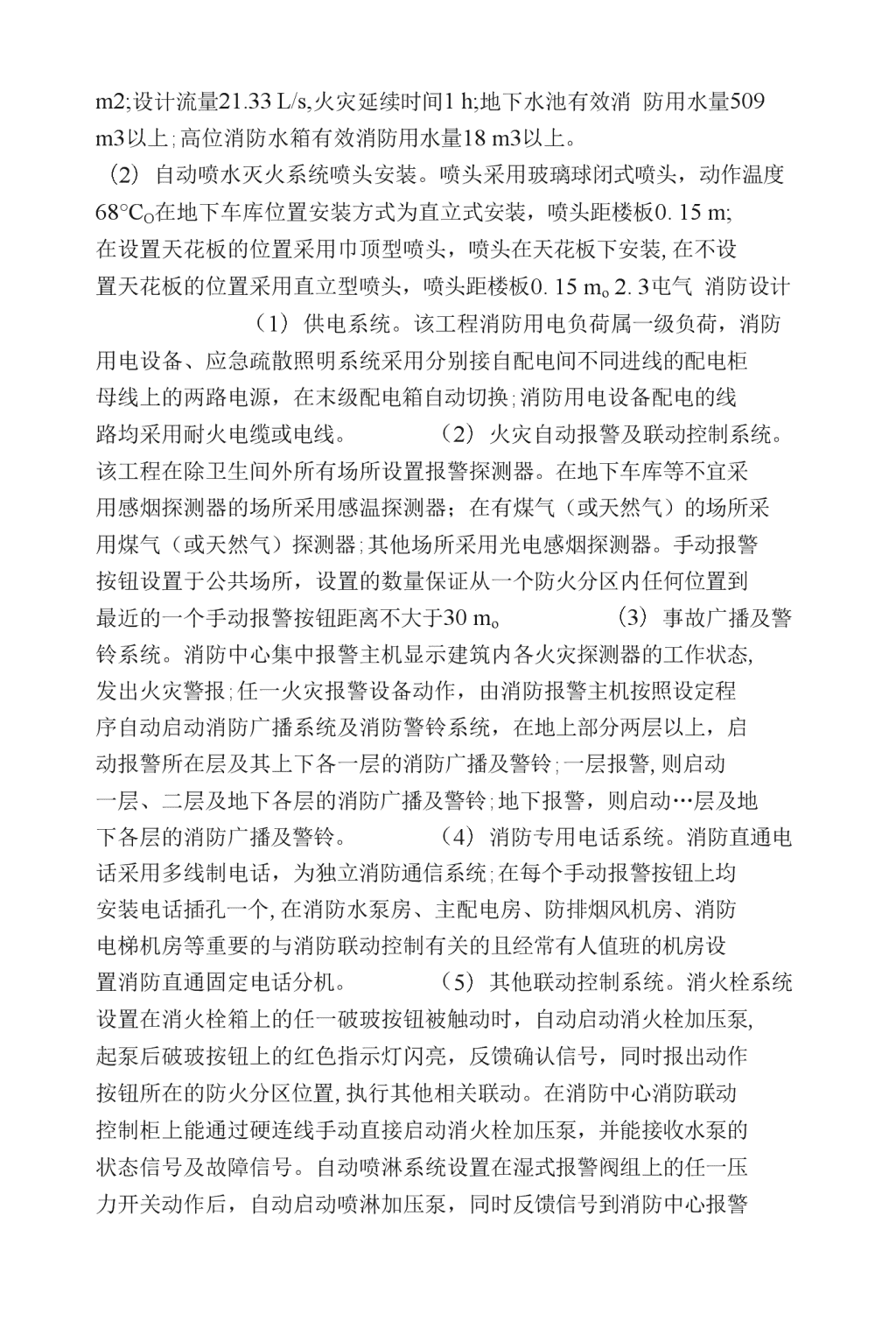

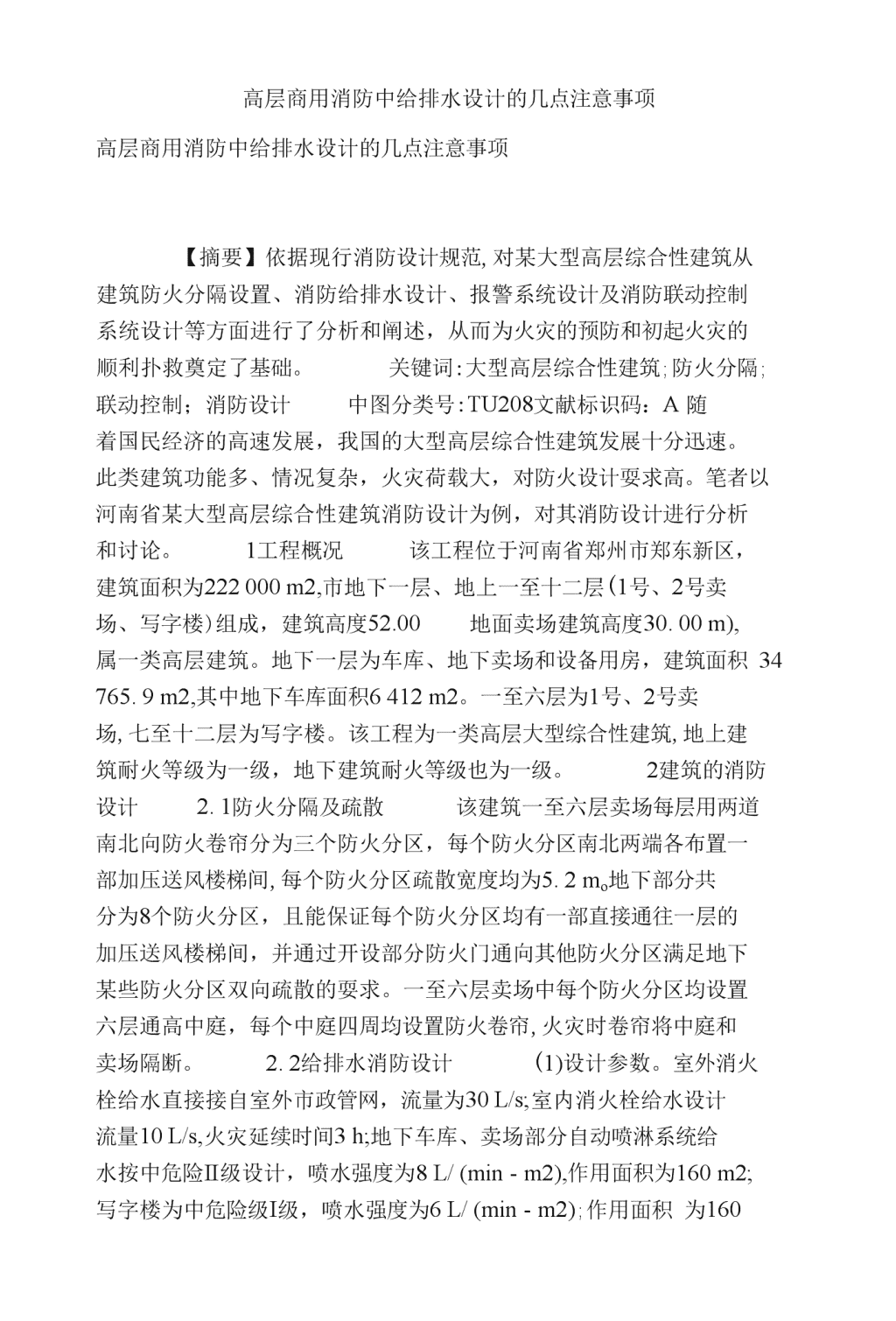

'高层商用消防中给排水设计的几点注意事项高层商用消防中给排水设计的几点注意事项【摘要】依据现行消防设计规范,对某大型高层综合性建筑从建筑防火分隔设置、消防给排水设计、报警系统设计及消防联动控制系统设计等方面进行了分析和阐述，从而为火灾的预防和初起火灾的顺利扑救奠定了基础。关键词:大型高层综合性建筑;防火分隔;联动控制；消防设计中图分类号:TU208文献标识码：A随着国民经济的高速发展，我国的大型高层综合性建筑发展十分迅速。此类建筑功能多、情况复杂，火灾荷载大，对防火设计耍求高。笔者以河南省某大型高层综合性建筑消防设计为例，对其消防设计进行分析和讨论。1工程概况该工程位于河南省郑州市郑东新区，建筑面积为222000m2,市地下一层、地上一至十二层(1号、2号卖场、写字楼)组成，建筑高度52.00地面卖场建筑高度30.00m),属一类高层建筑。地下一层为车库、地下卖场和设备用房，建筑面积34765.9m2,其中地下车库面积6412m2。一至六层为1号、2号卖场,七至十二层为写字楼。该工程为一类高层大型综合性建筑,地上建筑耐火等级为一级，地下建筑耐火等级也为一级。2建筑的消防设计2.1防火分隔及疏散该建筑一至六层卖场每层用两道南北向防火卷帘分为三个防火分区，每个防火分区南北两端各布置一部加压送风楼梯间,每个防火分区疏散宽度均为5.2mo地下部分共分为8个防火分区，且能保证每个防火分区均有一部直接通往一层的加压送风楼梯间，并通过开设部分防火门通向其他防火分区满足地下某些防火分区双向疏散的耍求。一至六层卖场中每个防火分区均设置六层通高中庭，每个中庭四周均设置防火卷帘,火灾时卷帘将中庭和卖场隔断。2.2给排水消防设计(1)设计参数。室外消火栓给水直接接自室外市政管网，流量为30L/s;室内消火栓给水设计流量10L/s,火灾延续时间3h;地下车库、卖场部分自动喷淋系统给水按中危险II级设计，喷水强度为8L/(min-m2),作用面积为160m2;写字楼为中危险级I级，喷水强度为6L/(min-m2);作用面积为160 m2;设计流量21.33L/s,火灾延续时间1h;地下水池有效消防用水量509m3以上;高位消防水箱有效消防用水量18m3以上。（2）自动喷水灭火系统喷头安装。喷头采用玻璃球闭式喷头，动作温度68°CO在地下车库位置安装方式为直立式安装，喷头距楼板0.15m;在设置天花板的位置采用巾顶型喷头，喷头在天花板下安装,在不设置天花板的位置采用直立型喷头，喷头距楼板0.15mo2.3屯气消防设计（1）供电系统。该工程消防用电负荷属一级负荷，消防用电设备、应急疏散照明系统采用分别接自配电间不同进线的配电柜母线上的两路电源，在末级配电箱自动切换;消防用电设备配电的线路均采用耐火电缆或电线。（2）火灾自动报警及联动控制系统。该工程在除卫生间外所有场所设置报警探测器。在地下车库等不宜采用感烟探测器的场所采用感温探测器；在有煤气（或天然气）的场所采用煤气（或天然气）探测器;其他场所采用光电感烟探测器。手动报警按钮设置于公共场所，设置的数量保证从一个防火分区内任何位置到最近的一个手动报警按钮距离不大于30mo（3）事故广播及警铃系统。消防中心集中报警主机显示建筑内各火灾探测器的工作状态,发出火灾警报;任一火灾报警设备动作，由消防报警主机按照设定程序自动启动消防广播系统及消防警铃系统，在地上部分两层以上，启动报警所在层及其上下各一层的消防广播及警铃;一层报警,则启动一层、二层及地下各层的消防广播及警铃;地下报警，则启动…层及地下各层的消防广播及警铃。（4）消防专用电话系统。消防直通电话采用多线制电话，为独立消防通信系统;在每个手动报警按钮上均安装电话插孔一个,在消防水泵房、主配电房、防排烟风机房、消防电梯机房等重要的与消防联动控制有关的且经常有人值班的机房设置消防直通固定电话分机。（5）其他联动控制系统。消火栓系统设置在消火栓箱上的任一破玻按钮被触动时，自动启动消火栓加压泵,起泵后破玻按钮上的红色指示灯闪亮，反馈确认信号，同时报出动作按钮所在的防火分区位置,执行其他相关联动。在消防中心消防联动控制柜上能通过硬连线手动直接启动消火栓加压泵，并能接收水泵的状态信号及故障信号。自动喷淋系统设置在湿式报警阀组上的任一压力开关动作后，自动启动喷淋加压泵，同时反馈信号到消防中心报警 主机。水流指示器动作信号指示火灾发生所在的防火分区位置，执行其他相关联动。在消防中心消防联动控制柜上能通过硬连线手动直接启动喷淋加压泵，并能接收水泵的状态信号及故障信号。排烟风机任一火灾报警设备动作时，由消防报警主机按照设定程序自动启动相应排烟风机，并根据报警所在防烟分区打开相应电动排烟口，并接收其动作反馈信号。（6）防火门、防火卷帘系统。用作防火分隔的防火卷帘，在火灾探测器动作后,相应防火卷帘应下降到底并反馈信号至消防报警主机。用在疏散通道上的防火卷帘,在感烟探测器动作后，下降至距地（楼）面1.8m,在感温探测器动作后，下降到底并反馈信号至消防报警主机。带电控锁的常闭防火门，在相应防火分区内任一火灾探测器动作后，应能打开电控锁，解除防火门的锁定功能。（7）非消防电源切除系统。任一火灾报警设备动作，由消防报警主机按照设定程序自动切除所在防火分区相关的非消防电源，同吋接通警报装置及火灾应急照明灯和疏散指示灯。（8）电梯系统。任一火灾报警设备动作，所有电梯迫降至首层，其中消防电梯可由消防人员控制运行。2.4防排烟消防设计地下汽车库消防排烟采用自然及机械补风、机械排烟;地面办公走道采用口然排烟；地面商场消防排烟采用自然补风，地下采用机械补风，机械排烟；中庭部分均采用机械排烟。排烟风机入口设280°C排烟防火阀且与排烟风机连锁;机房进出风管均装防火调节阀,排烟风机由消防中心控制。风管材料镀锌或由无机复合镁制作，保温材料均采用非燃材料，排烟风管穿过防火分区吋作绝热处理，通风管穿过防火墙吋设防火阀。建筑内每个防烟分区设排烟系统，除共享大厅平吋与火灾系统合并设置外，排烟系统均独立设置并采用两台风机，根据各区排烟量大小,分别采用一台或两台。商铺内任一排烟口手动电动打开吋，排烟系统按该防烟分区面积每平方米60m3/h计算，当负担两个或两个以上防烟分区排烟时，按最大防烟分区面积每平方米120n）3/h计算。楼梯间及其独立前室采用对楼梯间送风方式,送风量27000m3/h,正压值保持在40〜50Pa;当楼梯间采用自然排烟，采用对前室送风方式,送风量27000m3/h,止压值保 持在40〜50Pao楼梯与消防电梯合用前室，采用对楼梯及前室分别送风,楼梯间送风量24000m3/ho合用前室的送风量为16000m3/h,正压值为25〜30Pa。参考文献：[1]杜运武.民用建筑设计中的消防设计研究[J]•房地产导刊,2013,(12)[2]叶恩来.浅谈建筑设计过程屮消防的问题与扌昔施[J]•城市建设理论研究(电子版)2013,(34)[3]皮玲玲•消防水系统在高层民用建筑中的应用[J]・现代商贸工业2013,(3)'
