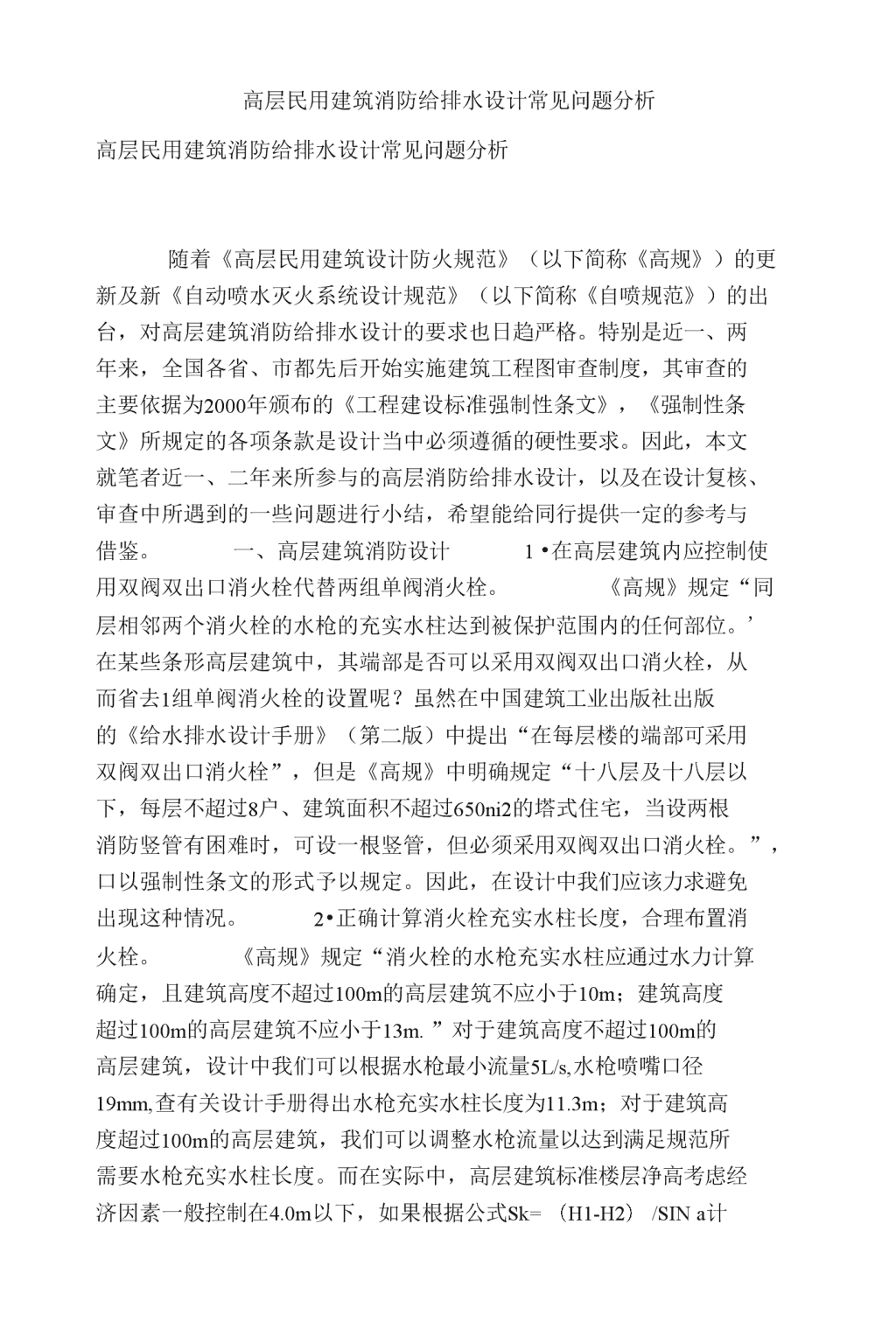

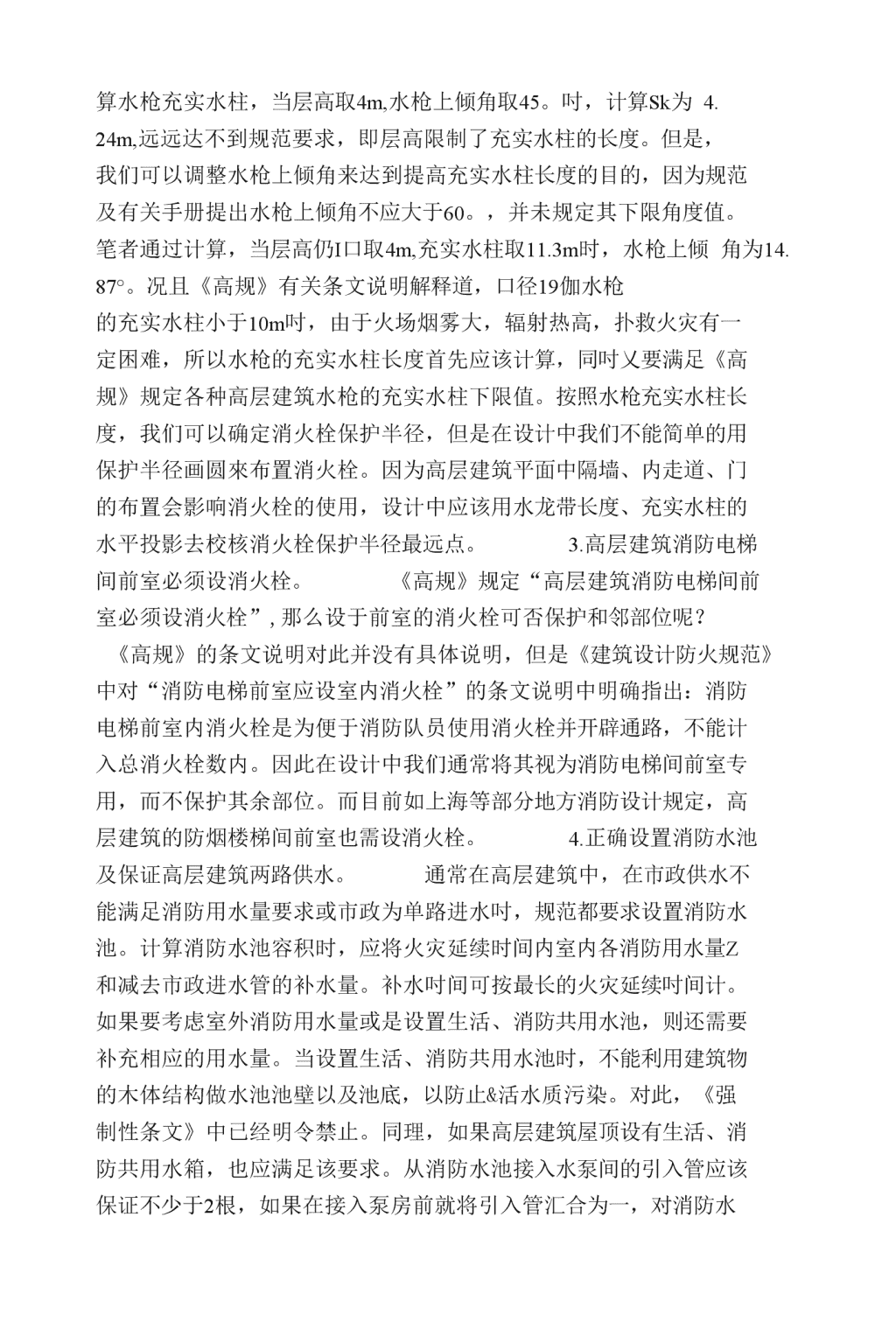

'高层民用建筑消防给排水设计常见问题分析高层民用建筑消防给排水设计常见问题分析随着《高层民用建筑设计防火规范》（以下简称《高规》）的更新及新《自动喷水灭火系统设计规范》（以下简称《自喷规范》）的出台，对高层建筑消防给排水设计的要求也日趋严格。特别是近一、两年来，全国各省、市都先后开始实施建筑工程图审查制度，其审查的主要依据为2000年颁布的《工程建设标准强制性条文》，《强制性条文》所规定的各项条款是设计当中必须遵循的硬性要求。因此，本文就笔者近一、二年来所参与的高层消防给排水设计，以及在设计复核、审查中所遇到的一些问题进行小结，希望能给同行提供一定的参考与借鉴。一、高层建筑消防设计1•在高层建筑内应控制使用双阀双出口消火栓代替两组单阀消火栓。《高规》规定“同层相邻两个消火栓的水枪的充实水柱达到被保护范围内的任何部位。"在某些条形高层建筑中，其端部是否可以采用双阀双出口消火栓，从而省去1组单阀消火栓的设置呢？虽然在中国建筑工业出版社出版的《给水排水设计手册》（第二版）中提出“在每层楼的端部可采用双阀双出口消火栓”，但是《高规》中明确规定“十八层及十八层以下，每层不超过8户、建筑面积不超过650ni2的塔式住宅，当设两根消防竖管有困难时，可设一根竖管，但必须采用双阀双出口消火栓。”，口以强制性条文的形式予以规定。因此，在设计中我们应该力求避免出现这种情况。2•正确计算消火栓充实水柱长度，合理布置消火栓。《高规》规定“消火栓的水枪充实水柱应通过水力计算确定，且建筑高度不超过100m的高层建筑不应小于10m；建筑高度超过100m的高层建筑不应小于13m.”对于建筑高度不超过100m的高层建筑，设计中我们可以根据水枪最小流量5L/s,水枪喷嘴口径19mm,查有关设计手册得出水枪充实水柱长度为11.3m；对于建筑高度超过100m的高层建筑，我们可以调整水枪流量以达到满足规范所需要水枪充实水柱长度。而在实际中，高层建筑标准楼层净高考虑经济因素一般控制在4.0m以下，如果根据公式Sk=（H1-H2）/SINa计 算水枪充实水柱，当层高取4m,水枪上倾角取45。吋，计算Sk为4.24m,远远达不到规范要求，即层高限制了充实水柱的长度。但是，我们可以调整水枪上倾角来达到提高充实水柱长度的目的，因为规范及有关手册提出水枪上倾角不应大于60。，并未规定其下限角度值。笔者通过计算，当层高仍I口取4m,充实水柱取11.3m时，水枪上倾角为14.87°。况且《高规》有关条文说明解释道，口径19伽水枪的充实水柱小于10m吋，由于火场烟雾大，辐射热高，扑救火灾有一定困难，所以水枪的充实水柱长度首先应该计算，同吋乂要满足《高规》规定各种高层建筑水枪的充实水柱下限值。按照水枪充实水柱长度，我们可以确定消火栓保护半径，但是在设计中我们不能简单的用保护半径画圆來布置消火栓。因为高层建筑平面中隔墙、内走道、门的布置会影响消火栓的使用，设计中应该用水龙带长度、充实水柱的水平投影去校核消火栓保护半径最远点。3.高层建筑消防电梯间前室必须设消火栓。《高规》规定“高层建筑消防电梯间前室必须设消火栓”,那么设于前室的消火栓可否保护和邻部位呢？《高规》的条文说明对此并没有具体说明，但是《建筑设计防火规范》中对“消防电梯前室应设室内消火栓”的条文说明中明确指出：消防电梯前室内消火栓是为便于消防队员使用消火栓并开辟通路，不能计入总消火栓数内。因此在设计中我们通常将其视为消防电梯间前室专用，而不保护其余部位。而目前如上海等部分地方消防设计规定，高层建筑的防烟楼梯间前室也需设消火栓。4.正确设置消防水池及保证高层建筑两路供水。通常在高层建筑中，在市政供水不能满足消防用水量要求或市政为单路进水吋，规范都要求设置消防水池。计算消防水池容积时，应将火灾延续时间内室内各消防用水量Z和减去市政进水管的补水量。补水吋间可按最长的火灾延续吋间计。如果要考虑室外消防用水量或是设置生活、消防共用水池，则还需要补充相应的用水量。当设置生活、消防共用水池时，不能利用建筑物的木体结构做水池池壁以及池底，以防止&活水质污染。对此，《强制性条文》中已经明令禁止。同理，如果高层建筑屋顶设有生活、消防共用水箱，也应满足该要求。从消防水池接入水泵间的引入管应该保证不少于2根，如果在接入泵房前就将引入管汇合为一，对消防水 池而言，仅为单路供水，存在供水的安全隐患。同吋，从消防水泵接入各消防管网的供水管也应保证两路。二、高层建筑口动喷水灭火系统设计1•走道喷头的布置。在高层建筑屮，为了美观往往设有吊顶，隐藏结构梁及各专业管道。而走道通常是各种管道最为集中的地方，特别是设置集中空调的高层建筑，结构梁、空调风管以及分层布置的给排水、电力管线等使设有吊顶的走道净空降低，若其吊顶形式为闷顶，则其闷顶的净空高度极有可能大于800mm.而《自喷规范》规定：“净空高度大于800mm的闷顶和技术夹层内有可燃物时，应设置喷头。2•高层建筑部分层自喷配水管入口应按要求减压。新《自喷规范》规定：“管道直径应经水力计算确定。配水管道的布置，应使配水管入口的压力均衡。轻危险级、中危险级场所中各配水管入口的压力均不宜大于0・4MPa.”而老《自喷规范》对此并无具体要求。高层民用建筑火灾危险等级一般为中危险级，口喷水泵是根据故高层最不利喷头工作压力经过计算而选择。笔者在近几次设计屮计算的最不利层配水管入口处所需压力均不大于0.3MPa（最不利喷头工作压力按0.05MPa计），由于自喷水泵的扬程还需考虑建筑高度、水力损失等因素，故必使高层建筑的底部几层配水管入口处压力大于0.4MPa.因而在设计口寸，在自喷水泵扬程的确定上不能一味放大了事，应该在自喷平面布置完毕后通过水力计算校核水泵扬程，并在此基础上校核底部儿层配水管入口处压力。3.正确设置自喷末端试水装置，解决末端试水装置排水问题。《自喷规范》要求“每个报警阀组控制的最不利点喷头处，应设置末端试水装置，末端试水装置的出水，应采取孔口出流的方式排入排水管道在设计中，我们通常不会忘记末端试水装置中试水阀、压力表的设置，但是往往忽视试水接头的设置，特别是试水接头出水口的口径没有交代。其实冃前市场许多消防设备生产厂家，如上海金盾消防安全设备有限公司，可以生产成套的末端试水装置（ZSPP末端试水装置，含试水阀、压力表、试水接头），我们只需要根据设计要求，按照试水接头出水口的流量系数选择定型产品即可。此外，试水接头不能与管道或软管直接连接，影响孔口出流的效果；自喷排水管也应设计成间接排放，以免下水道气体通过排水漏斗散入室内，影响室内空气晶质。'
