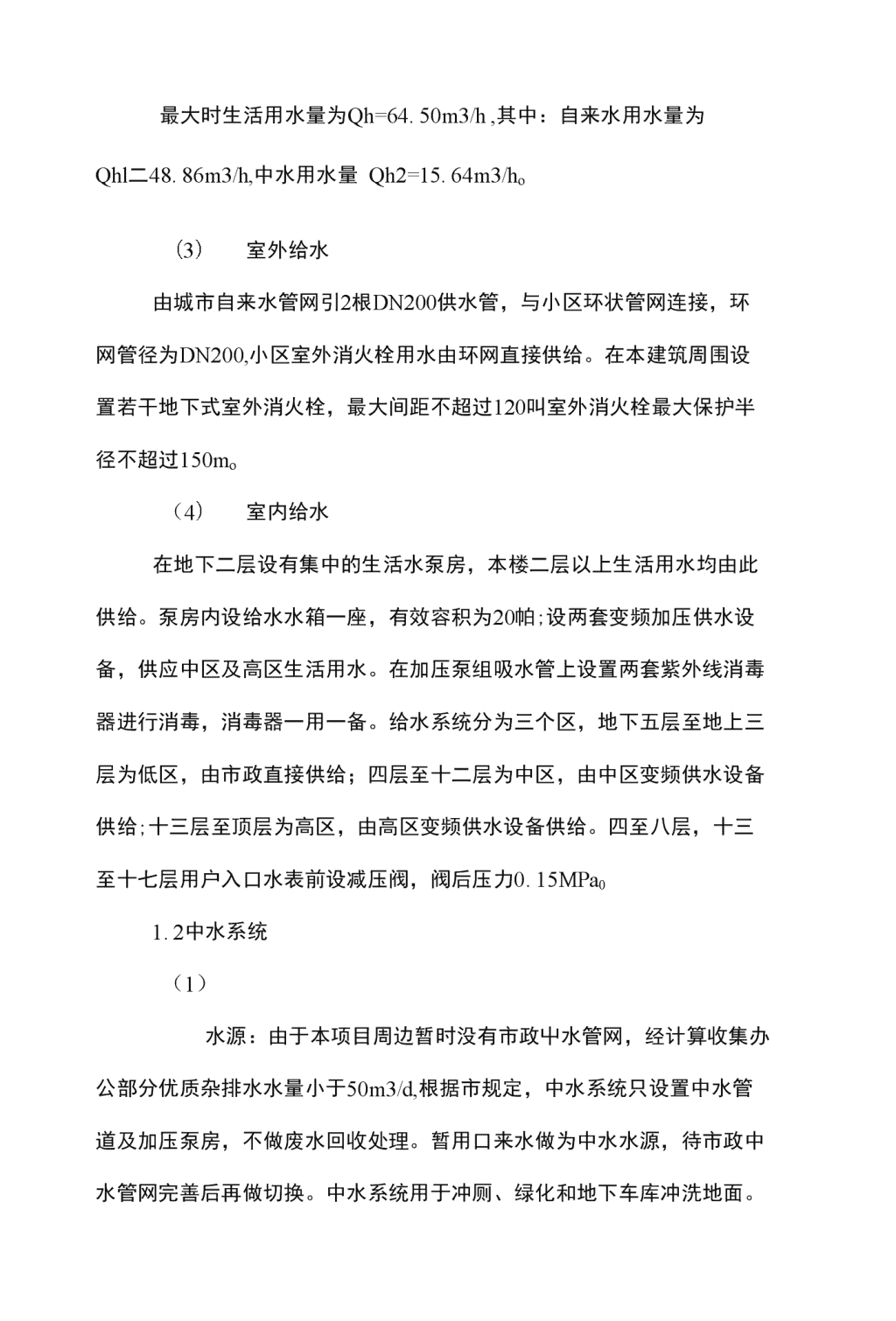

'对高层办公楼给排水设计的探讨摘要一个项目的建设完成，跟优秀的设计、施工、管理是密不可分的，尤其是一个合理、完善的设计更为重要。通过本项目的设计,笔者有一些小的体会，对高层办公楼的给排水设计总结几点建议。关键词废水回收处理、水量平衡、静压、0工程概况本项目位于某市二环内，为高层办公楼，总建筑面积60153,其中地上42875,地下17278。地上21层，地下5层，1层及1层以上为办公，地下为车库及设备用房，本楼建筑高度为82m。本项冃的给排水设计系统包括：给水系统、中水系统、室内消火栓系统、自动喷水系统、排水系统及雨水系统。1给排水系统设计1.1给水系统(1)水源：以城市自来水为水源，供水压力0.20MPao(2)用水定额及用水量：用水定额及用水量表最大日生活用水量为Qd=517.88m3/d,其中：自来水用水量Qdl二410.747m3/d,中水用水量Qd2二107.14m3/d; 最大时生活用水量为Qh=64.50m3/h,其中：自来水用水量为Qhl二48.86m3/h,中水用水量Qh2=15.64m3/ho（3）室外给水由城市自来水管网引2根DN200供水管，与小区环状管网连接，环网管径为DN200,小区室外消火栓用水由环网直接供给。在本建筑周围设置若干地下式室外消火栓，最大间距不超过120叫室外消火栓最大保护半径不超过150mo（4）室内给水在地下二层设有集中的生活水泵房，本楼二层以上生活用水均由此供给。泵房内设给水水箱一座，有效容积为20帕;设两套变频加压供水设备，供应中区及高区生活用水。在加压泵组吸水管上设置两套紫外线消毒器进行消毒，消毒器一用一备。给水系统分为三个区，地下五层至地上三层为低区，由市政直接供给；四层至十二层为中区，由中区变频供水设备供给;十三层至顶层为高区，由高区变频供水设备供给。四至八层，十三至十七层用户入口水表前设减压阀，阀后压力0.15MPa01.2中水系统（1）水源：由于本项目周边暂时没有市政屮水管网，经计算收集办公部分优质杂排水水量小于50m3/d,根据市规定，中水系统只设置中水管道及加压泵房，不做废水回收处理。暂用口来水做为中水水源，待市政中水管网完善后再做切换。中水系统用于冲厕、绿化和地下车库冲洗地面。 （2）中水系统设计在地下二层设有集中的屮水泵房，本楼所有中水用水均由此供给。泵房内设中水水箱一座，有效容积为30冊;设两套变频加压供水设备，供应中区及高区的中水用水。中水系统分为三个区，地下五层至地上三层为低区，由中区中水系统减压后供给，减压阀阀后压力为0.4MPa;四层至十二层为中区，由中区变频供水设备供给;十三层至顶层为高区，由高区变频供水设备供给。四至八层，十三至十七层用户入口水表前设减压阀，阀后压力0.15MPao中水管道应采取措施防止误接、误用、误饮。1.3排水系统(1)排水量：根据表5.5.2可得最高口污水排水量：Qdl二193.64m3/do(2)排水系统设计排水系统污、废合流，卫生间排水采用双立管排水系统;公共厨房排水收集后排入地下二层的隔油处理间，处理后单独排出。二层及以上污水重力自流排至室外污水管道；首层污水单独排放;生活污水在室外经化粪池处理后排入市政污水管道。卫生间采用无水封地漏加存水弯，水封高度不小于50mmo在地下室设置若干个集水坑，收集车库地面排水、卫生间排水、设备用房排水及消防电梯井排水，集水坑内各设排水泵二台，一用一备，由集水坑水位控制自动启停。1.4雨水系统(1)当地的暴雨强度公式：q二2001(l+0.811LgP)(t+8)0.711 (1)屋面雨水采用内、外排水相结合的方式，单体雨水设计重现期按10ait,雨水经87型雨水斗收集后排至室外雨水管道；区域雨水设计重现期按3a计。室外区域采用透水材料铺装地-血，使雨水就近排至绿地或入渗地下，溢出部分排至室外雨水管道。1.5消防系统(1)消防水源及用水量由城市自来水管网引2根DN200供水管，在小区内环状连接，环网管径为DN200,小区室外消火栓用水由环网直接供给。室内消火栓及自动喷水灭火系统消防用水由设于地下室的集中消防水泵房直接供给。本建筑为高层办公楼，地下5层，地上21层，建筑高度82米，属一类高层建筑，耐火等级为一级。消防用水量表室内一次消防用水量为396m3;室内外一次消防用水量为612m3o(2)室外消火栓系统在本建筑周围给水环状管网上设置若干地下式室外消火栓，供室外消防及消防车取用。室外消火栓间距不超过120m,距外墙不小于5m,距路边不大于2mo(3)室内消火栓系统在地下室设置消防水泵房，供应本楼的消防用水。消防水池有效容积V=400m3,室内消火栓泵2台，1用1备，其性能参数:Q=40L/s,H=1.40MPa;本楼屋顶设有屋顶消防水箱V=18m3及一套消火栓系统增压稳压设备。 从消防泵房引出两根消火栓管，在地下室连成环状，地上部分在消火栓环状管网上引若干DN150消火栓管，并在室内连成环状;地下室消火栓管网单独成环，在入口处设减压阀，阀后压力0.40MPao(1)自动喷水灭火系统在地下室设置消防水泵房，自动喷水灭火系统消防用水由消防水泵房统一供给。消防水泵房内设有自动喷水泵2台，1用1备，其性能参数:Q=30L/s,H二1.50M卩且;木楼屋顶设有屋顶消防水箱V=18m30从自动喷水环状管网上引两根DN150给水管报警阀，并在报警阀前连成环状。2结束语一个项目的建设完成，跟优秀的设计、施工、管理是密不可分的，尤其是一个合理、完善的设计更为重要。通过本项目的设计，笔者有一些小的体会，对高层办公楼的给排水设计有以下两个建议：(1)北京地区乃至全国其他地区对中水的利用措施都有严格的规定,有市政中水管网的尽可能的利用中水管网，没有市政中水管网的收集废水进行回收处理做为中水系统的水源。类似木项目的办公楼，可收集的废水量很少，而中水的需要量相对较大，水量平衡很难做到，需要补充大部分的自来水做为中水水源，在没有市政中水管网的情况下，做废水冋收处理从经济、管理、后期运行等诸多方面考虑是否合理，值得商榷。(2)本项目地上高82m,地下16m,消防泵房位于地下五层，消火栓系统分为两个区，其中地上为高区。《高层民用建筑设计防火规范》中规定：消火栓系统静压超过1.0MP&就要分区。若屋顶消火栓系统的稳压 设备压力稍微高点，高区静压就超过了l.OMPa,所以对选取稳压设备就极其重要，在满足流量的前提下，要控制其压力，就要选取尽量大点的气压罐，来满足系统压力的要求。【参考文献】【1】GB50015-2003建筑给水排水设计规范[S].[2]GB50045-95-2005高层民用建筑设计防火规范[S]・[3]GB50084-2001（2005年版）自动喷水灭火系统设计规范[S]・'
