高层建筑给排水施工中相关要点探析 6页

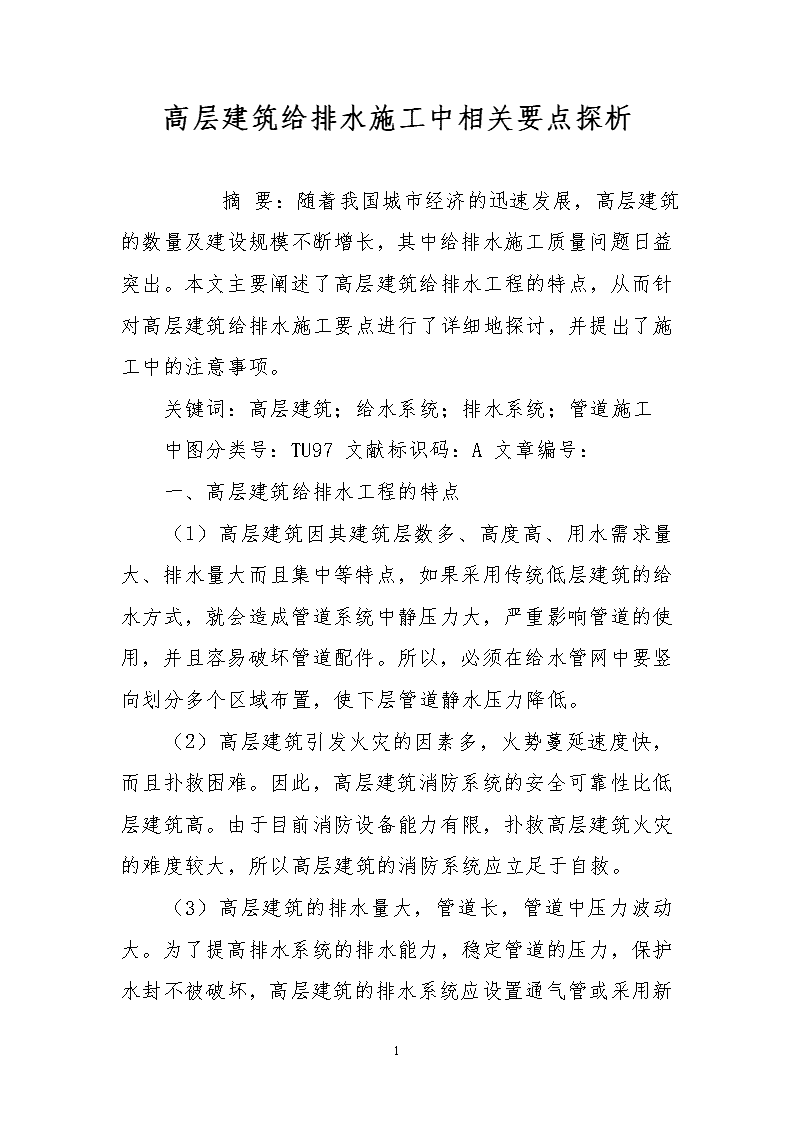

'高层建筑给排水施工中相关要点探析　　摘要：随着我国城市经济的迅速发展，高层建筑的数量及建设规模不断增长，其中给排水施工质量问题日益突出。本文主要阐述了高层建筑给排水工程的特点，从而针对高层建筑给排水施工要点进行了详细地探讨，并提出了施工中的注意事项。关键词：高层建筑；给水系统；排水系统；管道施工中图分类号：TU97文献标识码：A文章编号：一、高层建筑给排水工程的特点（1）高层建筑因其建筑层数多、高度高、用水需求量大、排水量大而且集中等特点，如果采用传统低层建筑的给水方式，就会造成管道系统中静压力大，严重影响管道的使用，并且容易破坏管道配件。所以，必须在给水管网中要竖向划分多个区域布置，使下层管道静水压力降低。（2）高层建筑引发火灾的因素多，火势蔓延速度快，而且扑救困难。因此，高层建筑消防系统的安全可靠性比低层建筑高。由于目前消防设备能力有限，扑救高层建筑火灾的难度较大，所以高层建筑的消防系统应立足于自救。6 （3）高层建筑的排水量大，管道长，管道中压力波动大。为了提高排水系统的排水能力，稳定管道的压力，保护水封不被破坏，高层建筑的排水系统应设置通气管或采用新型单立管系统。高层建筑的排水管道应采用机械强度较高的管道材料，并采用柔性接口。（4）高层建筑的建筑标准高，给水排水设备使用人数多，水量大，一旦发生停水或排水管道堵塞事故，影响范围大须采用有效的技术措施，保证供水安全可靠，排水通畅。（5）高层建筑中，由于土建施工时往往不够重视给排水预埋处理，因此，易使得管道的预埋、空洞的预留位置不准确甚至会导致漏留和漏埋现象。（6）高层建筑中由于地下室的特殊性，在进行机电等设备设计时大部分设备都设计在地下室，使得管线多，线路交叉冲突，降低空间利用率，影响地下室的使用功能。二、高层建筑给排水系统施工要点2.1给水系统施工2.1.1工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道保温→管道清洗。2.1.2施工技术要点（1）固定在建筑结构上的管道支、吊架，按设计指定的固定位置及方式固定，以保证不影响结构的安全性能。（2）阀门安装前，用手动试压泵对其作耐压强度试验。（3）管道和设备安装前，清除内部污垢和杂物。安装中断或完毕的敞口处，作临时封闭。6 （4）管道系统试压和清洗作法：1）室内暗设或埋地的管道在隐蔽前进行试压；2）各系统管道作水压试验，试验用压力表精度不低于1.5级，表的最大刻度为试验压力的1.6~2倍，压力表安设在系统最低处，试压用水为清洁水，各系统试验压力，本工程给水系统试验压力为1.00MPa；在试验压力下观测10min，压力降不大于0.02MPa，然后降至工作压力进行检查，不渗不漏为合格；3）试验合格后用清洁水对各系统管道进行冲洗，水冲洗速度不小于1.5m/s，水冲洗连续进行，以出口处的水色透明度与入口处的目测基本一致为合格。管道冲出的脏物不得进入设备，设备冲出的脏物不得进入管道。（5）给水管道在使用前用每升水中含20~30mg游离氯的水灌满管道进行消毒。含氯水用漂白粉兑制，然后采用试压泵将含氯水压入给水管内。含氯水在管中留置24h以上。2.2排水系统施工2.2.1工艺流程安装准备→管道预制→排水干、立管安装→排水支管安装→满水试验。2.2.2施工技术要点（1）排水塑料立管每层设置伸缩节；横支管上合流配件至立管的直线管段过2m时，设置伸缩节。伸缩节之间的最大间距不得超过4m。6 （2）排水塑料管管端插入伸缩节处预留的间隙为：夏季5~10mm；冬季，15~20mm。（3）排水塑料管立管上伸缩节设置位置靠近水流汇合配件，立管穿越楼板处为固定支承时，伸缩节不得固定，伸缩节承口应逆水流方向。（4）按照设计要求的部位安设阻火圈。（5）排水塑料管的配管及粘接工艺，技术要点：1）锯管长度应根据实测并结合各连接件的尺达逐层确定。锯管工具宜选用细齿锯、割刀等，断口应平整并垂直于轴线，坡口完成后应将残屑清理干净；2）管材或管件在粘合前用绵纱或干布将承口内侧和插口处擦干净，使被粘合面保持清洁，无砂尘与水迹当表面粘有油污时，须用绵纱清洁剂擦净；3）配管时将管材与管件承口试插一次，在其表面(试插时)划出标记，插入深度不小于有关规定；4）刷时轴向涂刷，动作迅速，不能漏涂或涂抹过厚，冬季施工时尤须注意：涂刷先涂承口，后涂插口；5）承插口涂刷胶黏剂后，立即找正方向将管子插入承口，使其准直，再加挤压同时使管端插入深度符合所划标记，并保证承插接口的直度和位置正确，而且还保持静待2~3min防止接口滑脱各预制管段节点间误差不大于5mm；6）静置养护到胶粘剂接口固化为止。（6）排水塑料管堵塞时，不能使用带有锐边尖口的机具清通。6 2.3施工中注意事项2.3.1给水方面由于高层建筑大量出现使很多城市供水能力严重不足，且城市水厂发展速度落后于住宅和公共建筑发展速度，加之管道的老化、承压能力下降，所以必须设置增压设施。但在施工中也要注意增压会造成静压过高。因为高层建筑高度大，生活用水常要进行竖向分区，生活用水一般按照用水点的静水压力不超过0.35~0.45MPa进行竖向分区。实践表明，当分区压力过大时，底层水压较大，用水器具容易损坏，且水流流速大，使用不便。所以设计时用水点的静水压力就应该低0.35MPa进行分区。生活用水增压后送到顶层水箱，然后用比例式减压阀向下供水。2.3.2排水方面建筑排水系统主要包括生活污水、生活废水、屋面及阳台雨水。室内排水系统是采用污水废水分流，还是合流方式，应严格按照所在城市室外排水制度、地方主管部门的要求、建筑物的标准等来执行安装。6 同层排水是指管道在本层内敷设，采用一个共用的水封管配件代替诸多的P弯、S弯，一旦发生堵塞，本层内就能清理、疏通。作为一个新技术近年来在高层建筑得到了广泛应用。因为其管材一般采用热熔对焊，所以在安装中一定要满足施工技术要求，而且要确保管材材质有较强的密封性和抗外力破坏性。2.3.3消防系统方面现在大多数住宅小区、单体建筑及高层建筑都设有消防水池二次加压。由于在城市规划中更多只关注区域集中消防供水系统，即在区域内不设多个消防水池及泵房，只设一个消防水池及加压泵房，以满足区域消防供水要求。但对于单个建筑体来说如此设置所以在消火栓箱里应安装紧急启动消防泵按钮，按钮一合，消防水泵就立即启动。并且增加多功能控制阀，水泵起动时能自动打开阀门，停止时能自动关闭，而且要确保在消火栓压力超压后要采用减压稳压消火栓。三、结语总之，随着国家科技的发展，建筑给排水的设计也日趋人性化、合理化，更加环保节能，但如何将这些设计理念完全地融入到实际工程的应用中，则需要施工技术人员不断实践和总结，才能使给排水施工技术更加成熟完善。参考文献[1]符翠红.超高层建筑给排水设计与探讨[J].工程建设与设计，2007[2]张东.高层建筑给排水施工技术[J].山西建筑，2009（24）.6'
