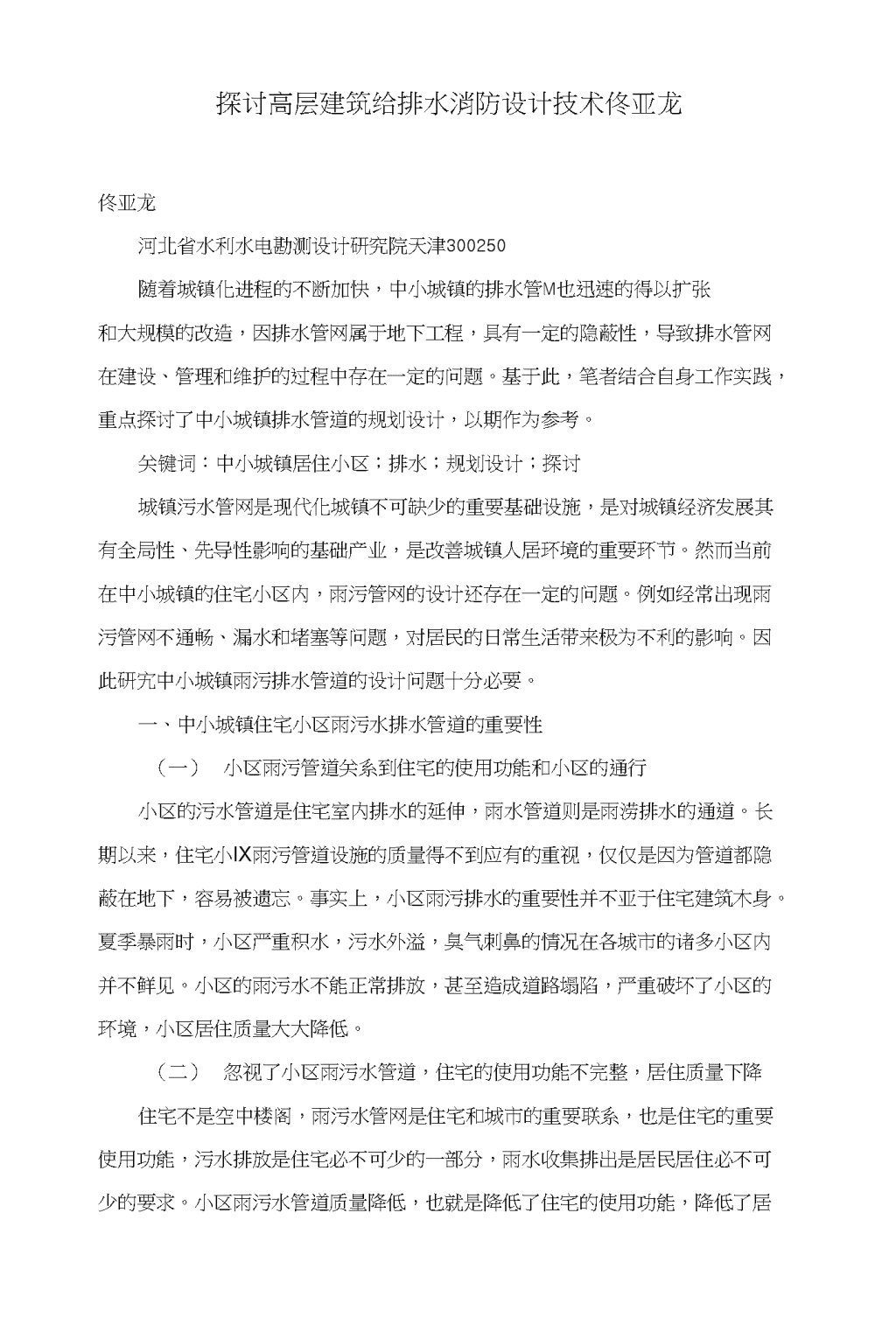

探讨高层建筑给排水消防设计技术佟亚龙 5页

'探讨高层建筑给排水消防设计技术佟亚龙佟亚龙河北省水利水电勘测设计研究院天津300250随着城镇化进程的不断加快，中小城镇的排水管M也迅速的得以扩张和大规模的改造，因排水管网属于地下工程，具有一定的隐蔽性，导致排水管网在建设、管理和维护的过程中存在一定的问题。基于此，笔者结合自身工作实践，重点探讨了中小城镇排水管道的规划设计，以期作为参考。关键词：中小城镇居住小区；排水；规划设计；探讨城镇污水管网是现代化城镇不可缺少的重要基础设施，是对城镇经济发展其有全局性、先导性影响的基础产业，是改善城镇人居环境的重要环节。然而当前在中小城镇的住宅小区内，雨污管网的设计还存在一定的问题。例如经常出现雨污管网不通畅、漏水和堵塞等问题，对居民的日常生活带来极为不利的影响。因此研宄中小城镇雨污排水管道的设计问题十分必要。一、中小城镇住宅小区雨污水排水管道的重要性（一）小区雨污管道关系到住宅的使用功能和小区的通行小区的污水管道是住宅室内排水的延伸，雨水管道则是雨涝排水的通道。长期以来，住宅小IX雨污管道设施的质量得不到应有的重视，仅仅是因为管道都隐蔽在地下，容易被遗忘。事实上，小区雨污排水的重要性并不亚于住宅建筑木身。夏季暴雨时，小区严重积水，污水外溢，臭气刺鼻的情况在各城市的诸多小区内并不鲜见。小区的雨污水不能正常排放，甚至造成道路塌陷，严重破坏了小区的环境，小区居住质量大大降低。（二）忽视了小区雨污水管道，住宅的使用功能不完整，居住质量下降住宅不是空中楼阁，雨污水管网是住宅和城市的重要联系，也是住宅的重要使用功能，污水排放是住宅必不可少的一部分，雨水收集排出是居民居住必不可少的要求。小区雨污水管道质量降低，也就是降低了住宅的使用功能，降低了居 民的生活质量。二、中小城镇住宅小区雨污排水管道设计中存在的主要问题随着城镇建设经济的不断发展，环境污染问题日益严重，污水治理工作己被政府及相关部门提上了重要的工作日程。但是，中小城镇建设的日新月异与污水治理建设滞后的矛盾、污水收集系统的不完善与污水处理厂建设迅速发展的不协调仍在存在。（一）污水管网系统覆盖率低，排水管网建设滞后一般中小城镇污水收集区域居住人U密集，基本为雨、污合流体制，部分雨、污合流制管道直接就近排放，许多鱼塘和河道直接成为排污沟，污水直接排入江河，水体污染严重，环境状况恶劣。（二）排水体制较为混乱中小城镇排水体制基本为雨污合流制，部分新建城区由于污水收集系统建设滞后，使很多按分流制建成的小区的污水没有出路，污水依然只能临吋排入雨水管道或直接排入河道。为了提高污水处理率，污水处理厂的建设正在紧锣密鼓进行，但由于污水收集系统的建设难度更大，为达到减排的0的，冋吋保证在污水处理厂运转之吋有污水接入，首先须进行河道截污管道的建设，而且河道截污管将长期存在，这就使规划为分流制的区域在很长一段吋间内存在截流式合流制管网。（三）污染源分散，河道源头污染严重，截污难度大中小城镇现状老城很多，自然村依河道旁分布且许多房屋建筑实际上位于河道蓝线内，分散的排污点以及现状的违章建筑给截污工程实施和河道治理带来很大闲难。同吋部分企业规模小且相对分散，污染严重，近期难以集中处理。（四）配套资金严重不足受社会经济发展水平、资金筹措能力等多方面因素的影响，中小城镇污水收集系统0前很不完善，区域内没有完善的雨、污水管网，基本上为合流制或采用明渠排放，许多鱼塘和河道直接成为排污受纳水体。将原冇排水系统改造为完全 分流制短缺资金较多，建设周期也会很长。三、中小城镇住宅小区雨污排水管道的设计思路（-）确定合理的管道排水体制中小城镇的排水体制应充分考虑环保要求、经济实力、自然条件、排水设施的现状等因素，结合城市排水规划，分不同区域和按近、远期确定。通常情况下可按如下方案进行划分：①新建城区排水体制宜采用雨、污水分流制；②己形成合流制管道地区，为减少工程投资和增加收水量，可改造成为截流式合流制，在河道排U处设截流设施，截流污水和部分初期雨水，冋吋考虑到合流制系统改造成为分流制系统比较困难，也需要相当长的时间，因此远期也可保持截流式合流制；③未形成完善的管网的规划分流制地区，近期可保留现奋管道系统，近期改造成为截流式合流制，远期应逐步改造为分流制。（二）设计图纸深度和变更应满足实际施工需要小区的雨污排水应有详细的施工图，而不是简单的规划平面图。设计图纸应当能够指导现场的实际施工，不仅具有恰当的设计深度，还应对施工材料和方法的质量控制提出具体设计要求，并可作为施工质量控制的冇效依据。如果小区内的地质条件复杂，还应依据地质勘察报告，设计不冋地质条件下的管道敷设方法。由于小区各类管网交错，管道的走向和高程经常需要调整，各类调整也应当经过设计同意。管道截面垫层和冋填土的要求设计应明确，如设计无要求，应符合相关规范要求；检查井、化粪池等构筑物应有详图或注明参照图集。（三）合理选用管道材质和接U方式尽管小区内的雨污管道尺寸一般偏小，但由于小区内施工条件恶劣，易发生垫层扰动和管道变形，一般不应使用已淘汰的刚性管和刚性接U管道。柔性管和柔性接U是小区雨污管道施工的必要条件，从经济角度考虑，小尺寸管道一般常用硬聚氯乙烯（PVC-U）塑料管，大尺寸管道常用聚乙烯双壁波纹管，接U都为胶圈承插接1_1。除此之外，玻璃钢夹砂管、PE管、加筋管、缠绕管（EIDPE）也可选用，接U形式也可采用塑料的熔焊连接。但刚性的混凝土管以及刚性的砂浆接口连接都不适用于小区雨污管道，因为刚性管和刚性接口在小区的扰动土垫 层和反复开挖施工条件下，极易出现断裂漏水事故。（四）做好与建筑排水的衔接设计小区的雨污管道与建筑排水管道一般分属两个施工单位，施工吋为方便衔接,一般由建筑排水将建筑污水、废水和雨水管道施工至第一个检查井位置，再由外网施工单位砌筑检查井，实施外网管道连接。为避免管网臭气对住宅的影响，一般空调冷凝水可排放至建筑散水坡后再汇至雨水管道，雨水管道不宜在住宅内留有开放的支管，污水管道至室内应严格设置水封，以避免管网内的异味进入室内。（五）合理设计化粪池化粪池作为小型的污水处理装置，能够沉淀和初步处理生活污水，其处理容量设计应根据住宅面积和；使用情况确定，出水U水质应符合城市生活污水后处理的要求。化粪池的种类较多，污水处理工艺略有差别，主要是厌氧发酵，一般宜使用装配式或整体式的化粪池，不仅施工方便，也便于质量控制。近年来塑料、玻璃钢制作的检查井、化粪池等新材料逐步得到了行业的认可，施工方便，工期短，不易漏水，适合住宅小区管网使用。（六）防止河水倒灌入污水管网沿河道布置的截污管道在设计过程中必须要考虑河道防洪水位，设计防洪排门或鸭嘴阀等防倒灌措施，以避免汛期河道水位过高，河水倒灌入截污管道的情况发生。河水倒灌会造成污水收集管道中污水浓度降低，增加污水处理厂的处理难度和超出其处理能力。总之，随着城镇化进程的加快，中小城镇的雨污排水管网的改造和设计需求也随之增加。针对中小城镇的雨污排水管道的设计，设计人员需因地制宜的设计排水系统，优化中小城镇的排水功能，ii应该从经济的角度出发，有效节约资源能源，在不影响居民日常生活的前提之下，将城镇排水技术、工程经济和环境保护等多项要素融入到管道的设计之中。确保城镇排水系统真正发挥作用，实现社会效益、经济效益和环境效益的有机统一。：[1】下秋平.城市污水管网的建设与管理[M].北京：化学工业出版社，2005 ［2】王峰，李杨秋.山区城镇排水管道的设计探讨［」］.中国西部科技，2009,05［3】李博宇.市政排水管道设计浅析［」］.民营科技，2012,04'
