高层建筑给排水期末复习重点 19页

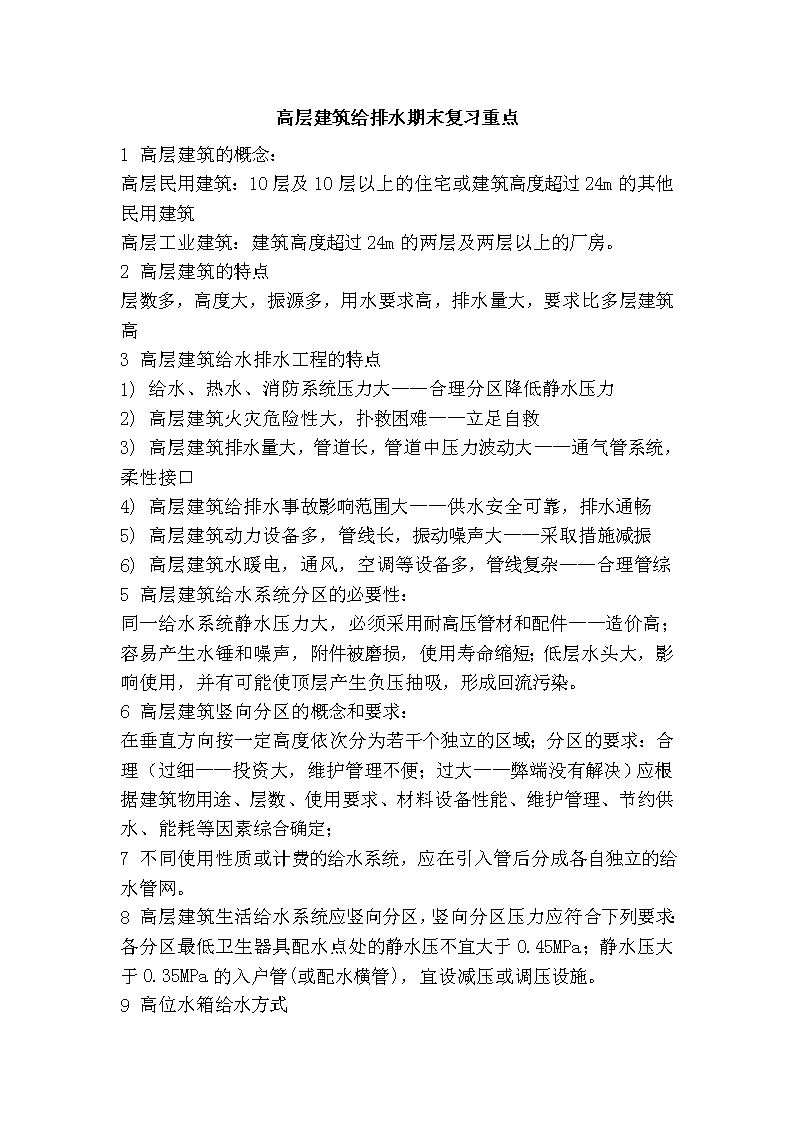

'高层建筑给排水期末复习重点1高层建筑的概念：高层民用建筑：10层及10层以上的住宅或建筑高度超过24m的其他民用建筑高层工业建筑：建筑高度超过24m的两层及两层以上的厂房。2高层建筑的特点层数多，高度大，振源多，用水要求高，排水量大，要求比多层建筑高3高层建筑给水排水工程的特点1)给水、热水、消防系统压力大——合理分区降低静水压力2)高层建筑火灾危险性大，扑救困难——立足自救3)高层建筑排水量大，管道长，管道中压力波动大——通气管系统，柔性接口4)高层建筑给排水事故影响范围大——供水安全可靠，排水通畅5)高层建筑动力设备多，管线长，振动噪声大——采取措施减振6)高层建筑水暖电，通风，空调等设备多，管线复杂——合理管综5高层建筑给水系统分区的必要性：同一给水系统静水压力大，必须采用耐高压管材和配件——造价高；容易产生水锤和噪声，附件被磨损，使用寿命缩短；低层水头大，影响使用，并有可能使顶层产生负压抽吸，形成回流污染。6高层建筑竖向分区的概念和要求：在垂直方向按一定高度依次分为若干个独立的区域；分区的要求：合理（过细——投资大，维护管理不便；过大——弊端没有解决）应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、节约供水、能耗等因素综合确定；7不同使用性质或计费的给水系统，应在引入管后分成各自独立的给水管网。8高层建筑生活给水系统应竖向分区，竖向分区压力应符合下列要求：各分区最低卫生器具配水点处的静水压不宜大于0.45MPa；静水压大于0.35MPa的入户管(或配水横管)，宜设减压或调压设施。9高位水箱给水方式 （1）串联式:（2）并联式（水泵水箱、气压给水设备、变频调速）（3）减压式（减压水箱和减压阀）串联式优点：使用效率高，能源消耗较小，水泵压力均衡，扬程较小，水锤影响小，不需要高压泵和高压管道，设备和管道简单，投资省。缺点：水泵分散，维护管理不便；设备占地面积大，噪声大，供水不安全。并联式优点：各区独立运行，供水安全可靠；水泵集中布置，便于维护管理，水泵效率高，能源消耗小，各区水箱容积小。缺点：管材耗用多，需要高压泵和管道，设备费用增加，水箱占地多。减压水箱给水方式：优点：水泵台数少，管道简单，投资省，设备布置集中，维护管理简单。缺点：供水可靠性差，屋顶水箱大，对结构和抗震要求高，电耗大，不安全减压阀给水方式：优点：节省了建筑的使用面积11建筑高度不超过100m的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式；建筑高度超过100m的建筑，宜采用垂直串联供水方式。（防止压力过大引起的安全性问题）12高层建筑在竖向上分为若干个供水区且由水箱供水时，则每个供水区的水格设置高度应满足各个供水区内最不利点用水器具或设备流出水头(一般15—20kPa)的要求。因此，为保证最不利点的流出水头，水箱设置高度，即水箱底与最不利点用水器具或设备的垂直距离，应大于或等于该不利点的流出水头与水流流经由水箱至最不利点管路和水表的水头损失之和，上述之和通常称为分区给水最小静水压力值。根据经验，一般该值约为100kPa左右。为此，各供水区的水箱需设置于该区以上3层，才能保证供水最小压力值。如供消防用水，则应按消防要求计算确定。 13消火栓栓口的静水压力不应大于1.0MPa，当大于1.0MPa时，应采取分区给水系统。消火栓栓口的出水压力大于0.5MPa时，应采取减压措施。14减压阀的工作原理：通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的15减压阀的类型：比例式，弹簧式（可调式）。比例式减压阀特点：阀后压力与阀前压力有一定的比例，减压效果好，不需人工调节，构造简单，结构紧凑，阀体体积小，安装维护简便，使用寿命长，保出口压力不能调节。弹簧式减压阀特点：阀后压力可以调节，且出口压力变化小，能保持相对稳定，使用比较灵活，但阀门构造比较复杂，体积大，阀体内的弹簧和隔膜使用时间较长时，会有弹性疲劳和老化，需及时调整和更换。16减压阀的设计选用1）减压阀的型号和规格应根据阀前压力、压差、流量、介质特性等因素经计算确定，不应直接按上游或下游管的管径确定。2）当单个减压阀不能达到减压要求时，应采用两个减压阀串联。3）减压阀两端应分别设置压力表，阀前设置过滤器，阀后设置安全阀，为便于检修应设旁通管及旁通阀。17比例式减压阀的减压比不宜大于3:1；当采用减压比大于3:1时，应避免气蚀区。可调式减压阀的阀前与阀后的最大压差不宜大于0.4MPa，要求环境安静的场所不应大于0.3MPa；当最大压差超过规定值时，宜串联设置；18当阀后压力允许波动时，宜采用比例式减压阀；当阀后压力要求稳定时，宜采用可调式减压阀；当采用可调式减压阀时，要求阀前最低压力应大于阀后压0.2MPa，但阀前与阀后的最大压差也不应大于0.4MPa，要求环境安静的场所，不应大于0.3MPa19减压孔板主要是通过限流来降低管网压力。稳压泵工作时，不影响管网流量，只是保证管网满足最低压力要求。20无水箱给水方式无水箱并联无水箱减压阀优点：变速水泵供水的方式设备布置集中，便于维护与管理，占用建筑物的使用面积较少、而且能源消耗较少。 缺点：水泵型号、数量比较多，投资较大，且水泵控制调节较麻烦。变频调速供水的优点是：①高效节能，当系统用水量减少时，水泵降低转速运行，根据相似定律，水泵的轴功率与转速的三次方成正比．转速下降时轴功率下降极大，所以变速调节流量在提高机械效率和减少能耗方面是显著的，该设备比一般设备节能lo％一40％。②设备占地面积小，不设高位水箱，减少了建筑负荷，节省水稻占地面积，避免了水质的二次污染。优点：不需要设置高位水箔，不占高层建筑上层面积。缺点：运行动力费用高．气压罐储水量小，水泵启闭频繁，水压变化幅度大。另外，罐内起始压力过大，对供水系统有不利影响。21气压罐给水方式气压罐并联优点：设备集中，便于管理，缺点：各区所需压力不同，设备选型困难；气压罐减压优点：减少了气压罐台数；缺点：气压罐调节水容积百分数低，动力消耗大。不适用于用水量大、层数多的高层建筑。22超高层：给水室外选用钢丝网骨架复合管，室内选用内塑不锈钢复合管。支管一般选PP－R管，PE管，塑钢管，薄壁不锈钢管，紫铜管。23给水管道的下列部位应设置阀门：小区给水管道从城镇给水管道的引入管段上；小区室外环状管网的节点处，应按分隔要求设置。环状管段过长时，宜设置分段阀门；从小区给水干管上接出的支管起端或接户管起端；入户管、水表前和各分支立管；室内给水管道向住户、公用卫生间等接出的配水管起端；（系统状态发生变化的位置地方）水池（箱）、加压泵房、加热器、减压阀、倒流防止器等处应按安装要求配置。24给水管道上使用的阀门，应根据使用要求按下列原则选型：需调节流量、水压时，宜采用调节阀、截止阀；要求水流阻力小的部位宜采用闸板阀、球阀、半球阀；安装空间小的场所，宜采用蝶阀、球阀；水流需双向流动的管段上，不得使用截止阀；口径较大的水泵，出水管上宜采用多功能阀25给水管道的下列管段上应设置止回阀： 直接从城镇给水管网接入小区或建筑物的引入管上；注：装有倒流防止器的管段，不需再装止回阀。密闭的水加热器或用水设备的进水管上；（满足倒流器设置要求确定）水泵出水管上；进出水管合用一条管道的水箱、水塔和高地水池的出水管段上。26倒流防止器设置位置应满足下列要求：不应装在有腐蚀性和污染的环境；排水口不得直接接至排水管，应采用间接排水；应安装在便于维护的地方，不得安装在可能结冻或被水淹没的场所。27真空破坏器设置位置应满足下列要求：不应装在有腐蚀性和污染的环境；应直接安装于配水支管的最高点，其位置高出最高用水点或最高溢流水位的垂直高度，压力型不得小于300mm；大气型不得小于150mm；真空破坏器的进气口应向下.28当给水管网存在短时超压工况，且短时超压会引起使用不安全时，应设置泄压阀。泄压阀:通过调节，进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。工作原理：从流体力学的观点看，泄压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。29泄压阀的设置应符合下列要求：泄压阀前应设置阀门；泄压阀的泄水口应连接管道，泄压水宜排入非生活用水水池，当直接排放时，可排入集水井或排水沟。30安全阀：是一种由进口静压开启的自动泄压防护装置，它是压力容器最为重要的安全附件之一。功能：当容器内压力超过某一定值时，依靠介质自身的压力自动开启阀门，迅速排出一定数量的介质。当容器内的压力降到允许值时，阀又自动关闭，使容器内压力始终低于允许压力的上限，自动防止因超压而可能出现的事故，所以安全阀又被称为压力容器的最终保护装置。31给水管道的下列部位应设置管道过滤器： 减压阀、泄压阀、自动水位控制阀，温度调节阀等阀件前应设置；（防倒流器前）水加热器的进水管上，换热装置的循环冷却水进水管上宜设置；水泵吸水管上宜设置。32贮水池(箱)的有效容积应按进水量与用水量变化曲线经计算确定；当资料不足时，宜按建筑物最高日用水量的20%～25%确定；33设置吸水井的条件：不需要设置贮水池，又不允许直接从室外给水管网吸水。吸水井的布置：吸水井布置在地下，可设在室外，也可设在室内，吸水井容积应不小于最大一台泵3min的出水量。34由城镇给水管网夜间直接进水的高位水箱的生活用水调节容积，宜按用水人数和最高日用水定额确定；由水泵联动提升进水的水箱的生活用水调节容积，不宜小于最大用水时水量的50%；35供单体建筑的生活饮用水池（箱）应与其他用水的水池（箱）分开设置。当小区的生活贮水量大于消防贮水量时，小区的生活用水贮水池与消防用贮水池可合并设置，合并贮水池有效容积的贮水设计更新周期不得大于48h。当生活饮用水水池(箱)内的贮水48h内不能得到更新时，应设置水消毒处理装置36流速的大小将直接影响到管道系统技术、经济的合理性，流速过大易引起水锤，引起噪声甚至会损害管道及其附件，流速过小又浪费管材。综合考虑各种因素，确定各种管道流速范围为：生活干管，立管0.8-1.0m/s；支管0.6-0.8m/s；消火栓给水系统1.4－1.8m/s，<=2.5m/s；自喷系统<=5.0m/s37给水管道与其他管道同沟时给水管应在排水管上面，热水管下面。给水管不得与易燃、可燃、有害液、气体管道同沟。给水管埋地敷设时室内管道覆土深一般不小于0.3m，地下室的地面下不得埋设给水管道，应设专门的管沟。室外埋地管管顶覆土厚度不宜小于0.7m，并在冰冻线以下0.2m。管道不得穿越设备基础，应避开可能重物压坏处。给水管与排水管平行或交叉埋设时，管外壁的最小净距分别为0.5m和0.15m。给水横管宜有0.002~0.005的坡度坡向泻水装置。给水引入管应有不小于0.003的坡度坡向室外给水管网或阀门井。穿承重墙或基础处应预留孔洞，管顶净空一般不小于0.1m（不得小于建筑物的沉降量）。 38塑料给水管道不得布置在灶台上边缘；明设的塑料给水立管距灶台边缘不得小于0.4m，距燃气热水器边缘不宜小于0.2m。达不到此要求时，应有保护措施。塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m的金属管段过渡。39建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不宜小于0.50m；交叉埋设时不应小于0.15m，且给水管应在排水管的上面。40给水管道暗设时，应符合下列要求：不得直接敷设在建筑物结构层内;敷设在垫层或墙体管槽内的给水支管的外径不宜大于25mm.41高层建筑火灾特点:１、起火因数多２、火灾蔓延途径多３．人员疏散困难;４、扑救困难42高层建筑对消防系统的要求:１、结构上要求安全可靠，功能齐全，灭火能力强，抗干扰性能好，且有主动、自动转换功能。２、控制与使用上要求灵敏度高，动作迅速准确。３、产品的质量高、寿命长、安全可靠、且便于维修与更换。4、立足自救，具备独立扑救火灾的能力。5、以水为主，其他灭火剂为辅43消防给水系统：消火栓和自动喷水气体灭火装置：哈龙灭火器（1211，1301）;FM-200;二氧化碳灭火系统.44按功能分：室外消火栓，室内消火栓，自动喷水灭火系统按范围分：区域集中高压，独立高压按压力状况分：常高压和临时高压消防给水系统按给水方式分：分区供水，不分区供水45100m以下的高层建筑：必须设置消火栓给水系统。100m以上的高层建筑：所以除面积小于5m2的卫生间、厕所和不宜用水扑救的部位外，均应设置自动喷水灭火系统（由于火灾隐患多，火势蔓延快，人员疏散、火灾扑救难度增大）。46区域集中高压(或临时高压)消防给水系统：指数栋建筑共用一套消防供水设施集中供水。——该系统便于管理，节省投资。适用于集中建设的高层建筑。独立高压(或临时高压)消防给水系统：为每栋建筑单独设置给水系统，该系统较前者更安全，但管理分散，投资高，适用于地震区或区域内分散建设的高层建筑。 47常高压：管网内经常保持满足灭火时所需的压力和流量，扑救火灾时，不需启动消防水泵加压而直接使用灭火设备进行灭火。系统管道压力应保证用水总量达到最大且水枪在任何建筑物的高处时。水枪的充实水柱仍不小于10m。不需设置水泵水箱。临时高压消防：指管网内最不利点周围平时水压和流量不满足灭火的需要，在水泵房（站）内设有消防水泵，在火灾时启动消防水泵，使管网内的压力和流量达到灭火时的要求。高位水箱或稳压泵或气压给水设备等增压设施来保证。48消防用水具有以下特点：（1）在计算时，无最高日和平均日，最大时和平均时的区分；（2）消防用水量在火灾延续时间内必须保证49天然水源用作消防给水要保证水量和水质以及取水的方便。采用天然水源作为消防用水时，应考虑枯水期最低水位时的消防用水量。保证在冰期内仍能供应消防用水。保证消防车水泵的吸水高度不大于6m。50(1)在消防电梯井底部或临近部位设容量不应小于2.0m3的排水井，消防废水经污水提升泵提升后排入室外雨水管网。排水泵由集水井处的浮球开关自动控制停、启，排水泵的流量按10L／s计。(2)在消防泵房内设排水沟、排水泵等排水设施，排水泵宜采用潜污泵泵，其电源与消防水泵相同。(3)在高层建筑的最底层应设排水沟、排水坑等．如果最底层为地下车库，可与地下车库的排水设施一并考虑。51室外消火栓的数量应按室外消火栓用水量经计算确定，每个消火栓的用水量应为10～15L/s；室外消火栓应沿高层建筑均匀布置，消火栓距高层建筑外墙的距离不宜小于5.00m，并不宜大于40m；距路边的距离不宜大于2.00m。室外消火栓的间距不应大于120.0m。在该范围内的市政消火栓可计入室外消火栓的数量；室外消火栓宜采用地上式，当采用地下式消火栓时，应有明显标志。52室外消火栓给水管网:室外消防给水管道应布置成环状，其进水管不宜少于两条，并宜从两条市政给水管道引入，当其中一条进水管发生故障时，其余进水管应仍能保证全部用水量。 53消防卷盘作用：供没有经过消防训练的普通人员扑救初起火灾使用。消防卷盘的间距——保证有一股水流能到达室内地面任何部位，消防卷盘的安装高度应便于取用。——消防卷盘的栓口直径宜为25mm；——配备的胶带内径不小于19mm；——消防卷盘喷嘴口径不小于6.00mm。高级旅馆、重要的办公楼、一类建筑的商业楼、展览楼、综合楼等和建筑高度超过100m的其它高层建筑，应设消防卷盘，其用水量可不计入消防用水总量54多层建筑（建筑高度不超过24m）当室内消防用水量小于等于25L/s，经计算消防水箱所需消防储水量大于12m3时，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需消防储水量大于18m3时，仍可采用18m3；高层建筑高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。55高位消防水箱的设置高度应保证最不利点消火栓静水压力。当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。当高位消防水箱不能满足上述静压要求时，应设增压设施。56水泵接合器的数量应按室内消防用水量经计算确定。每个水泵接合器的流量应按10～15L/s计算。消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器。水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15～40m。水泵接合器宜采用地上式；当采用地下式水泵接合器时，应有明显标志。57高层建筑室内消火栓给水系统的给水方式不分区给水系统：建筑高度大于24m但不超过50m的高层建筑；2分区串联给水系统：一般适用于建筑高度大于100 m，消火栓给水分区大于二区超高层建筑或设有避难层的建筑。减压阀减压分区给水系统：减压阀减压分区可采用比佣式减压阀和可调式减压阀，减压阀的前后压力比值一般不宜大于3:1。当一级减压阀减压不能满足要求时，课采用减压阀串联减压，减压阀串联减压不宜超过两级。设减压水箱减压分区给水系统系统简单，水压稳定，运行安全可靠，维护管理方便，但装有水箱的中间设备层结构设计较难处理。并联分区给水系统各区分别有各自专用消防水泵，独立运行，水泵集中布置。该系统管理方便，运行比较安全可靠。但高区水泵扬程较高，需用耐高压管材与管件，一旦高区在消防车供水压力不够时，高区的水泵结合器将失去作用。58消火栓布置要求1.消火栓应设在走道、楼梯附近等明显易于取用的地点，消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。消火栓的间距应由计算确定，且高层建筑不应大于30m，裙房不应大于50m。消火栓栓口离地面高度宜为1.10m，栓口出水方向宜向下或与设置消火栓的墙面相垂直。消火栓应采用同一型号规格。消火栓的栓口直径应为65mm，水带长度不应超过25m，水枪喷嘴口径不应小于19mm。59消火栓的水枪充实水柱应通过水力计算确定，且建筑高度不超过100m的高层建筑不应小于10m；建筑高度超过100m的高层建筑不应小于13m.60消防电梯间前室应设消火栓。高层建筑的屋顶应设一个装有压力显示装置的检查用的消火栓，采暖地区可设在顶层出口处或水箱间内。61每根消防竖管的直径应按通过的流量经计算确定，但不应小于100mm。十八层及十八层以下的单元式住宅；十八层及十八层以下、每层不超过8户、建筑面积不超过650m2的塔式住宅。当设两根消防竖管有困难时，可设一根竖管，但必须采用双阀双出口型消火栓。62室内消防给水管道应采用阀门分成若干独立段，应保证检修管道时关闭停用的竖管不超过一根。当竖管超过4根时，可关闭不相邻的两根。63增压设备：(1)管道泵：火灾发生后，管道泵由远距离按钮及时启动，从水箱吸水流量对消火栓系统不应大于5L/s，对自动喷水灭火系统不应大于1L/s。以满足一个消火栓用水量或一个自动喷头的用水量。管道泵的扬程按照保证本区消防管网最不利消火栓所需要的压力，通过计算确定。 64增压设备(2)气压罐。气压罐相当于压力水箱，既可贮水又可维持系统所需压力，安装位置不受限制，并且可通过气压罐的压力控制自动启动消防水泵。缺点：有效贮水容积小，用其代替高位水箱贮存火灾初期10min用水时，其总容积必将很大，占有较大的空间，同时造价也高。适用于没有高位水箱的建筑。65增压设备（3）稳压泵：小流量高扬程的水泵，设在屋顶水箱间，其作用是补充系统渗漏的水量，保持系统所需的压力。缺点：启动频繁.为避免稳压泵的频繁启动．目前多采用稳压泵与小型气压罐联合使用，将其设置在高层建筑顶部水箱间内。稳压水泵出水量：应满足一个消火栓用水量或一个自动喷水灭火系统喷头的用水量。气压给水设备的气压水罐容积：其调节水容量为两支水枪和5个喷头30s的用水量，即2×5×30＋5×1×30＝450L。66弹簧式减压阀主要用于支管减压；比例式减压阀主要用于干管减压。67自动喷水灭火系统设置范围性质重要、火灾危险性大、人员集中、不易疏散、外部增援较困难的建筑或场所。68常用的闭式自动喷水灭火系统有湿式系统；干式系统；干湿式系统；预作用系统。69自动喷水灭火系统系统的主要部件喷头报警阀组水流报警装置延迟器末端试水装置70自动喷水灭火系统应有备用喷头，其数量不应少于总数的1％，且每种型号均不得少于10只。71闭式喷头的公称动作温度通过色标来表示。一般红色代表68°C动作。72中、轻危险等级场所与保护生命场所宜采用快速响应喷头；严重危险等级场所应采用快速响应喷头。73湿式报警阀主要作用:接通或关闭报警阀水流，喷头功作后报警水流将驱动水力督铃和压力开关报警，防止水倒流，并通过报警阀对系统的供水装置和报警装置进行检验。74湿式报警阀垂直安装，与延迟器、水力警铃、压力开关与试水阀等构成一个整体。报警阀组宜设在安全及易于操作的地点，报警阀距地面的高度宜为1.2m。安装报警阀的部位应设有排水设施。 75湿式系统、预作用系统报警阀组控制的喷头数不宜超过800只；干式系统不宜超过500只。2当配水支管同时安装保护吊顶下方和上方空间的喷头时，应只将数量较多一侧的喷头计入报警阀组控制的喷头总数。3每个报警阀组供水的最高与最低位置喷头，其高程差不宜大于50m。76水力警铃：工作压力不应小于0.05MPa，应设在有人值班的地点附近；2与报警阀连接的管道，其管径应为20mm，总长不宜大于20m77水流指示器设置在除报警阀组控制的喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设。仓库内顶板下喷头与货架内喷头应分别设置水流指示器。当水流指示器入口前设置控制阀时，应采用信号阀。78压力开关：垂直安装在延迟器后，水力警铃入口前的管道上;在水力警铃报警的同时，依靠警铃管内水压的升高自动接通电触点，完成电动警铃报警，向消防控制室传送电信号，启动消防水泵。79末端试水装置和试水阀设置位置：每个报警阀组控制的最不利点喷头处，其他防火分区、楼层均应设直径为25mm的试水阀。末端试水装置和试水阀应有足够排水能力的排水设施。80闭式自动喷水灭火系统竖向分区原则配水管道的工作压力不应大于1.20MPa。支管压力超过0.40MPa在入口处设减压孔板减压；屋顶高位水箱和各区的中间消防水箱的设置高度，应能满足各分区最高层喷头的最低供水压力要求，如果不能满足，需设置增压稳压设备。81干式系统的作用面积应按湿式系统规定值的1.3倍确定；仅在走道设置单排喷头的闭式系统，其作用面积应按最大疏散距离所对应的走道面积确定。装设网格、栅板类通透性吊顶的场所，系统的喷水强度应按闭式系统规定值的1.3倍确定。82喷头布置形式：正方形，长方形或菱形，布置在：顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置。83闭式系统短立管及末端试水装置的连接管，其管径不应小于25mm——控制小管径管道的水头损失和防止杂物堵塞管道。水平安装的管道宜有坡度，并应坡向泄水阀。充水管道的坡度不宜小于2‰，准工作状态不充水管道的坡度不宜小于4‰——充水时易于排气；维修时易于排尽管内积水。 干式系统、预作用系统的供气管道，采用钢管时，管径不宜小于15mm；采用铜管时，管径不宜小于10mm。84闭式系统管材：采用内外壁热镀锌钢管或符合现行国家或行业标准、并同时符合本规范规定的涂覆其他防腐材料的钢管，以及铜管、不锈钢管。当报警阀入口前管道采用不防腐的钢管时，应在该段管道的末端设过滤器。85闭式系统水箱：临时高压给水系统的自动喷水灭火系统设置容积：储水量应按10min室内消防用水量计算，但不可超过18m3(严重危险级除外)。设置高度：保证最不利点喷头静水压力。最不利点喷头静水压力不应低于0.10MPa。当高位消防水箱不能满足静压要求时，应设增压稳压设施。管道：消防水箱的出水管应连接止回阀，并与报警阀人口前管道连接。在轻危险级、中危险级建筑出水管管径不应小于80mm，严重危险级建筑和仓库，出水管管径不应小于100mm。86闭式系统减压措施——设置减压孔板或节流管设置减压的位置：轻、中危险级系统中各配水管入口的压力大于0.40MPa。设置规定：1)应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；2)孔口直径不应小于设置管段直径的30%，且不应小于20mm；3)应采用不锈钢板材制作。87闭式系统减压阀的设置规定：超过1.2MPa时设置1应设在报警阀组入口前；2入口前应设过滤器；3当连接两个及以上报警阀组时，应设置备用减压阀；4垂直安装的减压阀，水流方向宜向下。88雨淋系统系统组成：火灾探测器、雨淋阀、管道和开式洒水喷头组成。雨淋阀后的管道平时为空管，火警时由火灾探测器系统自动开启雨淋阀，也可人工开启雨淋阀，由雨淋阀控制其配水管道上所有的开式喷头同时喷水，可以在瞬间喷出大量的水覆盖着火区，达到灭火目的。系统优点：具有出水量大，火火控制面积大，灭火及时的。89雨淋阀与湿式报警阀的区别在于系统处于准工作状态时的情况，闭式的报警阀是常开的，喷头喷水后不需要再打开报警阀；而雨淋报警阀是常闭的，需要与火灾自动报警系统联动（或人工开启雨淋阀），火警信号确认后（收到两级与门报警信号），打开雨淋阀（通过传动管上的电磁阀），压力开关动作（需要稳压装置提供压力，电磁阀打开后，压力开关动作），启动消防水泵，喷头喷水灭火。 90雨淋系统开式喷头的平面布置任务：使一定强度的水均匀地喷淋在整个被保护面积上。布置形式：正方形布置，根据每个喷头的保护面积，决定喷头的各种间距，喷水强度决定喷头的数量。压力要求：雨淋系统最不利点喷头的供水压力不应小于0.05MPa。当喷头直接安装在建筑梁底下时，喷头溅水盘与梁底之间的距离一般不应大于0.08m。91雨淋系统管道的布置要求：基本和自动喷水灭火系统相同，但每根支管上装设的喷头不宜超过6个，每根配水干管的一端所负担分布支管的数量不应超过6根，以免布水不均。92雨淋喷水灭火系统的水力计算，应按照一组喷头中所有开式喷头同时作用计算。93当建筑物内有多组雨淋系统时，应按最大一组雨淋系统来计算所需水压和水量。雨淋系统的工作时间采用lh。94水幕系统设置范围大剧院舞台正面的台口，防止舞台上发生的火灾迅速蔓延到观众厅，高层建筑、生产车间、仓库、汽车库防火区的分隔。用水幕来冷却防火卷帘、墙面、门、窗，以增强其耐火性能，阻止火势扩大蔓延。95水幕系统系统水力计算水幕消防系统在作为配合保护门窗、屋檐、简易防火墙等分隔物时，其喷水量每米长度应不小于0.5L／s。舞台口或面积不超过3m2的洞口，如要形成能分隔火源、阻止火势蔓延的水幕带、其喷水量每一根水幕管每米长度不小于1L／s。当开口部位面积超过3m2应设置消防水幕带。消防水幕带的供水强度，应保证每米保护长度内的消防用水量应不小于2L／s。96水喷雾系统工作原理：利用高压水，经过各种形式的雾化喷头，把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面．通过表面冷却、窒息以及乳化、稀释的向时作用实现灭火。97301灭火剂：三氟一溴甲烷，化学式为CBrF3。俗称哈龙灭火原理：通过高温分解对燃烧反应进行抑制，中断燃烧的链式反应，使火焰熄灭。特点：灭火效力大，不导电、耐储存、腐蚀性小、毒性较低、灭火不留痕迹等优点。98灭火浓度在101KPa 大气压和规定的温度条件下，扑灭某种火灾所需气体灭火剂在空气中的最小体积百分比。99灭火密度在101KPa大气压和规定的温度条件下，扑灭单位容积内某种火灾所需固体热气溶胶发生剂的质量。100惰化浓度有火源引入时，在101KPa大气压和规定的温度条件下，能抑制空气中任意浓度的易燃可燃气体或易燃可燃液体蒸气的燃烧发生所需的气体灭火剂在空气中的最小体积百分比。101浸渍时间在防护区内维持设计规定的灭火剂浓度，使火灾完全熄灭所需的时间。102抑爆峰值——某种化学灭火剂作用于燃烧区时,能够终止燃烧的最低浓度(体积百分比)。抑爆峰值的数值越小,而灭火效率越高,例如“1211”灭火剂的抑爆峰值仅为6.75％,二氧化碳的抑爆峰值为28.5％,所以“1211”的灭火效率高于二氧化碳。103气体灭火系统有管网系统：有管网灭火系统的储存容器、容器阀、单向阀，安全阀，集流管，选择阀，气控单向阀，压力传感器，低压泄压阀等等部件。104(1)防护区应以固定的封闭空间划分。(2)当采用管网灭火系统时．一个防护区的面积不宜大于500m2，容积不宜大于2000m3。(3)当采用预制灭火装置时，一个防护区的面积不宜大于100m2，容积不宜大于300m3。105完全密闭的防护区应设泄压口。泄压口宜设在外墙上，其底部距室内地面高度不应小于室内净高的2／3106通信机房、电子计算机房等，卤代烷1301设计灭火浓度宜采用5.0％，浸渍时间不应小于10min；喷射时间不宜大于15s；对于经常有人工作的防护区，当人员不能在1min内撤出时，施放的卤代烷1301的最大浓度不应大于10％。107灭火剂设计用量一般包括设计灭火用量；容器内的剩余量（由生产储存容器的厂家提供）；管网内的剩余量：均衡管网内和布置在只含一个封闭空间的防护区中的非均衡管网内不计；布置在含有两个或两个以上封闭空间的防护区中的非均衡管网内计算。108二氧化碳灭火机理（1）对可燃物燃烧的窒息作用。（2） 冷却降温作用。二氧化碳灭火系统的特点：灭火效果稍差于卤代烷灭火剂，但价格低。不玷污物品，无水渍损失及不导电。109二氧化碳灭火系统的分类（按应用场合分）全充满二氧化碳灭火系统（全淹没系统）；局部二氧化碳灭火系统移动式；二氧化碳灭火系统110二氧化碳灭火系统灭火剂设计浓度设计浓度不应小于灭火浓度的1．7倍，并不得低于34％。111全淹没灭火系统二氧化碳的喷放时间不应大于1min。当扑救固体深位火灾时，喷放时间不应大于7min，并应在前2min内使二氧化碳的浓度达到30％。局部应用灭火系统的二氧化碳喷射时间不应小于5min112作为洁净气体灭火剂，七氟丙烷具有以下优点：(1)哈龙替代物。(2)七氟丙烷灭火系统所使用的设备、留道及配置方式与1301几乎完全相同。具有良好的灭火效率，灭火速度快、效果好。灭火浓度(8％一10％)低接近哈龙1301火火系统的灭火浓度(5％一8％)‘(4)对大气臭氧层无破坏作用，即臭氧层的耗损潜能值(ODP)为零；在大气中存留时间为31年，比1301存留时间要低得多。(5)七氟丙烷不导电，灭火后无残留物．可用于经常有人工作的场所。(6)七氟丙烷与l301有非常相似的特性，系统硬件也极为类似，因此能与1301的按制设备兼容，相对组成系统的硬件、软件技术成熟，替代更换130l系统也极为方便。113七氟丙烷灭火设计浓度存在爆炸危险的气体、液体类火灾的防护区，宜采用惰化设计浓度；无爆炸危险的气体、液体类火灾和固体类火灾的防护区，应采用灭火设计浓度。当几种可燃物共存或混合时．其灭火设计浓度和倍化设计浓度．应按其中最大的灭火浓度和惰化浓度确定。114SDE灭火剂常温常压下以固体形态储存工作时经电子气化启动器激活催化剂促使灭火剂启动，并立即气化。气态组分约为CO2占35％、N2占25％、气态水占39％、雾化金属氧化物占1％一2％。灭火原理：物理、化学、水雾降温三种灭火方式同时进行。 115SDE灭火剂具有如下的优点。灭火迅速，不留残留物；对大气臭氧层无破坏作用且温室效应潜能值GWP＝0.35；低毒的安全产品；扑救深位火效果明显并不受垂直空间的遮挡物限制。116立管水流流动状态1.　附壁螺旋流；2.　水膜流；3.　水塞流。117高层建筑排水系统设计中稳定立管压力增大通水能力的措施：当管径一定时，可以调整改变的主要因素：终限流速vt和水舌阻力系数K。118排水立管内采取一些增阻消能措施，减小水流下降速度，一方面可以减小立管内的负压，防止水封破坏，另一方面可以增加水膜厚度，增大了通水能力，常见的措施有：a.　不断改变立管内水流的方向，增加水向下流动的阻力，消耗水流的动能，减小污水在立管内下降的速度。如在立管上隔一定距离设乙字弯(5－6层)消能，b.改变立管内壁表面的形状，改变水在立管内的流动轨迹和下降流速。c.　设置专用通气管或吸气阀，改变补气方向，使向负压区补充的空气不经水舌，由通气立管从下补气，或由环行通气管、器具通气管从上补气。改变横支管与立管连接处的构造形式，避免形成水舌或减小水舌面积，减小排水横支管下方立管内的负压值。包括上部特制配件和下部特制配件。119按经验确定排水管的最小管径(1)为防止管道淤塞，排水管的管径不应小于50mm。(2)凡连接有大便器的管段，管径不得小于100mm。(3)对于大便槽的排水管，管径不得小于150mm。(4)当公共食堂厨房内的污水采用管道排除时，其管径应比计算管径大一级，但干管管径不得小于100mm，支管管径不得小于75mm；(5)医院污物洗涤盆（池）和污水盆（池）的排水管管径，不得小于75mm；(6)小便槽或连接3个及3个以上的小便器，其污水支管管径不宜小于75mm；(7)浴池的泄水管宜采用100mm。120建筑排水系统中通气管类型有：伸顶通气立管，器具通气管，环形通气管，专用通气立管，结合通气管，副通气立管。建筑标准要求较高的多层住宅和公共建筑、10层及10层以上高层建筑的生活污水立管应设置通气立管121伸顶通气管无法伸出屋面时：设置侧墙通气时：在通气管口周围4m以内有门窗时, 通气管口应高出窗顶0.6m或引向无门窗一侧；在室内设置成汇合通气管后应在侧墙伸出延伸至屋面以上；可设置自循环通气管道系统。122自循环通气管道系统1顶端应在卫生器具上边缘以上不小于0.15m处采用两个90°弯头相连；2通气立管应每层按规定与排水立管相连；3通气立管下端应在排水横干管或排出管上采用倒顺水三通或倒斜三通相接。123通气管高出屋面不得小于0.3m，且应大于最大积雪厚度,通气管顶端应装设风帽或网罩；在经常有人停留的平屋面上，通气管口应高出屋面2m。124下列情况下卫生器具排水横支管应设置同层排水：1住宅卫生间的卫生器具排水管要求不穿越楼板进入他户时；2受条件限制时。（有厨房、卧室时）125同层排水设计应符合下列要求：地漏设置应符合规范的要求；（一般技术要求）排水管道管径、坡度和最大设计充满度应符合规范的要求；3器具排水横支管布置和设置标高不得造成排水滞留、地漏冒溢；埋设于填层中的管道不得采用橡胶圈密封接口；当排水横支管设置在沟槽内时，回填材料、面层应能承载器具、设备的荷载；卫生间地坪应采取可靠的防渗漏措施。126高层建筑塑料排水管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置在汇合配件处。127当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件、以及穿越部位防火等级等要求设置阻火装置。128设备间接排水宜排入邻近的洗涤盆、地漏。无法满足时,可设置排水明沟、排水漏斗或容器。间接排水的漏斗或容器不得产生溅水、溢流，并应布置在容易检查、清洁的位置。间接排水口最小空气间隙DN≤2550mm，DN32～50，100mm；DN＞50，150mm。129在排水管道上设置清扫口,应符合下列规定：1在排水横管上设清扫口，宜将清扫口设置在楼板或地坪上，且与地面相平。排水横管起点的清扫口与其端部相垂直的墙面的距离不得小于0.2m；2排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.4m的距离； 130地漏应设在：地面最低、易于溅水的卫生器具附近。地漏不宜设在：排水支管顶端，以防止卫生器具排放的。固体杂物在卫生器具和地漏之间横支管内沉淀。带水封的地漏水封深度不得小于50mm。131在管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口，应采用100mm直径清扫口；132在排水管上设置检查口应符合下列规定：1立管上设置检查口,应在地（楼）面以上1.00m，并应高于该层卫生器具上边缘0.15m；埋地横管上设置检查口时,检查口应设在砖砌的井内；地下室立管上设置检查口时,检查口应设置在立管底部之上；133排出管与室外排水管连接处应设检查井，检查井中心到建筑物外墙的距离不宜小于3m。室外检查井中心至污水立管或排出管上清扫口的最大长度管径100mm，最大长度15m。计算题：1自喷系统喷水强度，喷头工作压力，喷头间距之间关系。2高层建筑消防水箱增压设备扬程和气压罐贮水量计算；3给水系统压力减压楼层计算；'
