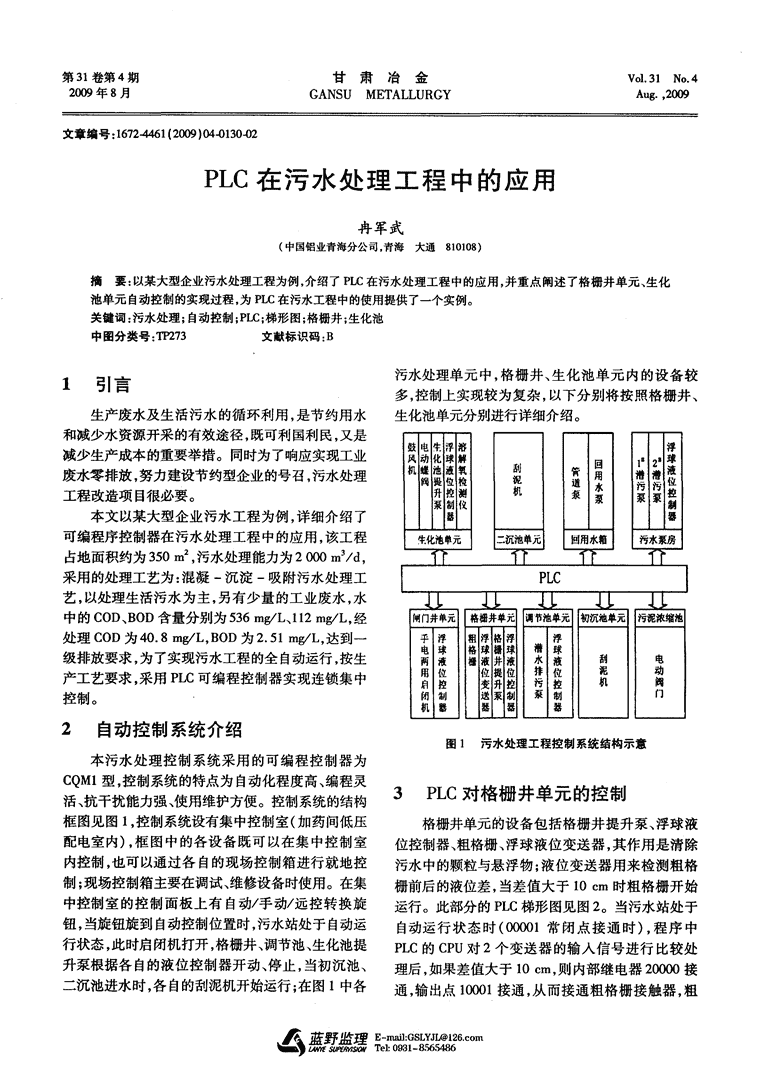

'第31卷第4期甘肃冶金V01．3lNo．42009年8月GANSUMETALLURGYAug．，2009文章编号：1672-4461(2009)04-0130-02PLC在污水处理工程中的应用冉军武(中国铝业青海分公司，青海大通810108)摘要：以某大型企业污水处理工程为例，介绍了PLC在污水处理工程中的应用，并重点阐述了格栅井单元、生化池单元自动控制的实现过程，为PLC在污水工程中的使用提供了一个实例。关键词：污水处理；自动控制；PLC；梯形图；格栅井；生化池中图分类号：TP273文献标识码：B污水处理单元中，格栅井、生化池单元内的设备较1引言多，控制上实现较为复杂，以下分别将按照格栅井、生产废水及生活污水的循环利用，是节约用水生化池单元分别进行详细介绍。和减少水资源开采的有效途径，既可利国利民，又是鼓电牛浮溶浮减少生产成本的重要举措。同时为了响应实现工业风动化球解回1‘2。球机蛾池掖氧刮管用潜潜液废水零排放，努力建设节约型企业的号召，污水处理悯提位检泥道水污污位升控测机泵泵泵泵控工程改造项目很必要。泵制仪制本文以某大型企业污水工程为例，详细介绍了器器可编程序控制器在污水处理工程中的应用，该工程牛化池单元=沉池单元回用水箱污水泵房占地面积约为350m，污水处理能力为2000m／d，。T1-T■采用的处理工艺为：混凝一沉淀一吸附污水处理工PLC艺，以处理生活污水为主，另有少量的工业废水，水"L"L’"上．中的COD、BOD含量分别为536mg／L、112mg／L。经闸门井单元格栅井单元调节池单元额。沉池单元污泥浓缩池处理COD为4O．8mg／L，BOD为2．51mg／L，达到一手浮粗浮格浮浮电球格球据球潜球级排放要求，为了实现污水工程的全自动运行，按生两液橱液井液水液刮电用位位提位捧位泥动产工艺要求，采用PLC可编程控制器实现连锁集中控变升控污控机阀闭制送泵制泵制门控制。机器器器器2自动控制系统介绍图1污水处理工程控制系统结构示意本污水处理控制系统采用的可编程控制器为CQM1型，控制系统的特点为自动化程度高、编程灵3PLC对格栅井单元的控制活、抗干扰能力强、使用维护方便。控制系统的结构框图见图1，控制系统设有集中控制室(加药间低压格栅井单元的设备包括格栅井提升泵、浮球液配电室内)，框图中的各设备既可以在集中控制室位控制器、粗格栅、浮球液位变送器，其作用是清除内控制，也可以通过各自的现场控制箱进行就地控污水中的颗粒与悬浮物；液位变送器用来检测粗格制；现场控制箱主要在调试、维修设备时使用。在集栅前后的液位差，当差值大于10cm时粗格栅开始中控制室的控制面板上有自动／手动／远控转换旋运行。此部分的PLC梯形图见图2。当污水站处于钮，当旋钮旋到自动控制位置时，污水站处于自动运自动运行状态时(00001常闭点接通时)，程序中行状态，此时启闭机打开，格栅井、调节池、生化池提PLC的CPU对2个变送器的输入信号进行比较处升泵根据各自的液位控制器开动、停止，当初沉池、理后，如果差值大于10cm，则内部继电器20000接二沉池进水时，各自的刮泥机开始运行；在图1中各通，输出点10001接通，从而接通粗格栅接触器，粗E-mail：GSLYJL@I26-c0m删6 第4期冉军武：PLC在污水处理工程中的应用l31格栅开始运行；当差值小于3cm时，内部继电器4．2生化池自动运行的实现20001接通，粗格栅停止运行。当控制面板上的自动／手动／远控旋钮旋到自动控制位置时，PLC就可以接收到溶解氧检测仪的模拟量信号，信号经过转换后，与设定值相比较，如果污水中氧的浓度小于0．5mg／L，则电动蝶阀打开，鼓风机开动，开始曝气；污水中氧的浓度大于2．5mg／L时，鼓风机停止曝气，电动蝶阀关闭，其对应的PLC梯形图见图4。指令XFER(70)将模拟量信号转化成数字量并存放到DM0003中，然后通过CMP(20)指令与程序中预先设定值(#0500)进行比较，当检测值小于设定值时，内部继电器20002接通，电动蝶阀开始打开，经过15s后，电动蝶阀完全打开，此时输出点10101接通，鼓风机开始运行，随着鼓风机的不断曝气，污水中氧的浓度不断升高，当模拟信图2格栅井PLC梯形图号转换值大于设定值(#1800)时，内部继电器20003接通，鼓风机停止运行，电动蝶阀随后关闭，结束曝4PLC对生化池单元的控制气过程。生化池单元包括的设备主要有鼓风机、溶解氧ooool两雨7Ir模拟t检测仪、电动蝶阀、生化池提升泵、浮球液位控制器，I嚯＆嗣∞lI采集其主要作用是降低污水COD、BOD的含量。。rc日比较4．1电动蝶阀及溶解氧检测仪简介本污水站采用的电动蝶阀装置为某电动阀门控小于输出制设备公司的产品，其控制器面板及背部接线图见0国比较图3。控制器安装到控制系统操作面板上，电动蝶大于出阀既可以手动控制，也可以接PLC进行自动控制，。．栩打开图3接线图中A、B、C、N点接三相四线制电源线，线II、‘=tO100Il：：号1～9，D1、D2、D3与蝶阀电动装置上的线号对应一蛭时TIO0620003l10150lI1，}h相连，l2、13、14点接PLC输入点，12、13点接通时foJJ=鼓风机控制阀打开，l2、l4接通时阀关闭。溶解氧检测仪选用—-¨_—_J20003IJ德国某公司的产品，其功能是检测污水中氧的浓度，lI、Tl~lO07其性能可靠、测量精度高，设有4—20mA模拟量输lI——1I、‘=——出。ⅡJ以矮人P的模拟量输人模块。图4生化池PLC梯形图丌度指标(BF^型阀门控制器6O⋯lIIl1II冈开故球嗣关现局／远挖5结语歼问停关鲥现蟠／近挖污水站自建成以来，可以实现生产污水零排放，8控制面板生活污水通过项目实施及加强管理减少排水总量。PLC自动控制系统运行平稳、可靠，在正常生产和事蝽(精罄I23f46l67l89f·故状态下，各设备能按要求的连锁关系开停，实现连＼√ABcIKDI]D2D3]l1．12113j锁集中控制，从而保证了污水站的正常运转。由于是全自动运行，节省了人力及运行费用。b背面接线收稿日期：2008-12-08图3电动蝶阀控制系统操作面板及接线示意E-mafl：GSLYJL@I26—⋯眦—蛳'
