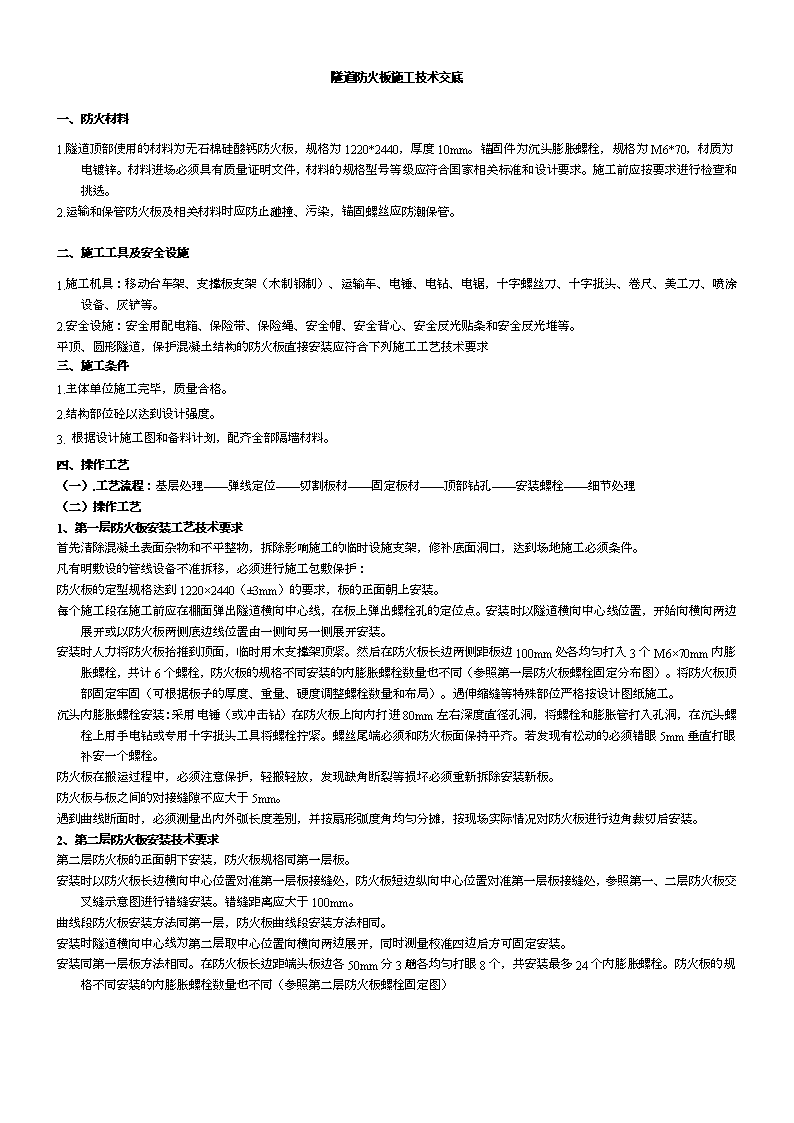

隧道天棚防火板施工技术交底 2页

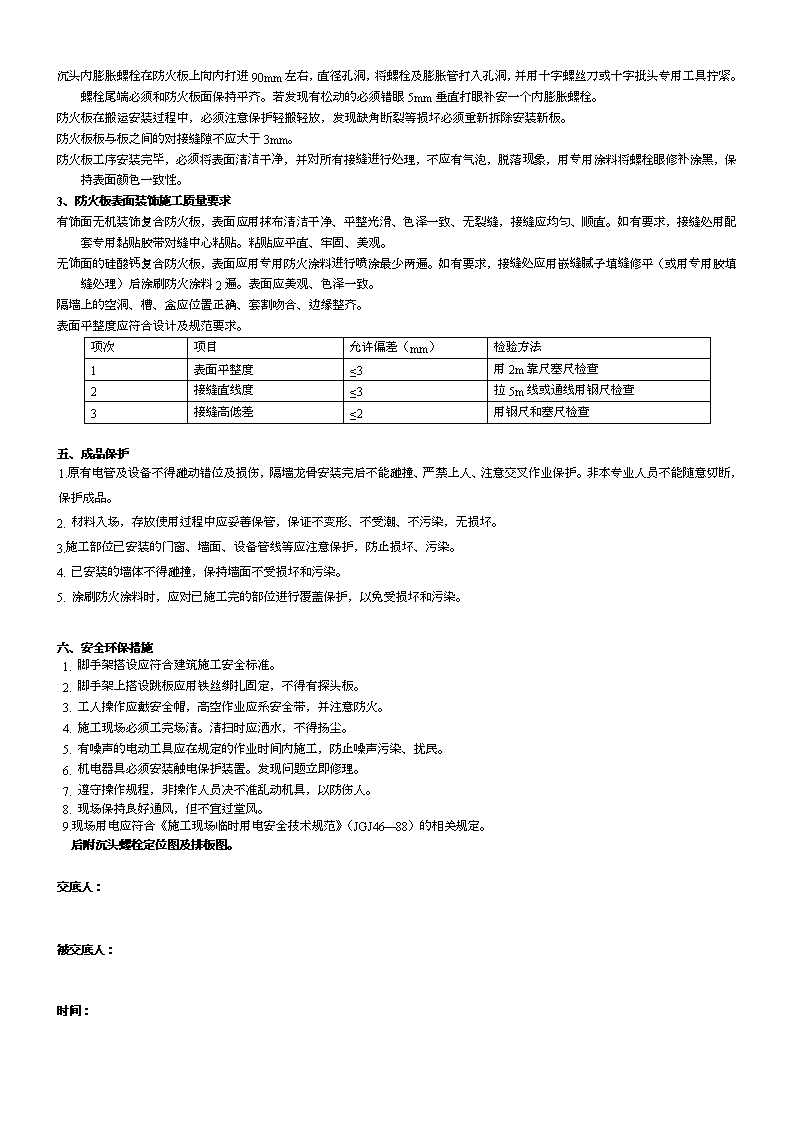

隧道防火板施工技术交底一、防火材料1.隧道顶部使用的材料为无石棉硅酸钙防火板，规格为1220*2440，厚度10mm。锚固件为沉头膨胀螺栓，规格为M6*70，材质为电镀锌。材料进场必须具有质量证明文件，材料的规格型号等级应符合国家相关标准和设计要求。施工前应按要求进行检查和挑选。2.运输和保管防火板及相关材料时应防止碰撞、污染，锚固螺丝应防潮保管。二、施工工具及安全设施1.施工机具：移动台车架、支撑板支架（木制钢制）、运输车、电锤、电钻、电锯，十字螺丝刀、十字批头、卷尺、美工刀、喷涂设备、灰铲等。2.安全设施：安全用配电箱、保险带、保险绳、安全帽、安全背心、安全反光贴条和安全反光堆等。平顶、圆形隧道，保护混凝土结构的防火板直接安装应符合下列施工工艺技术要求三、施工条件1.主体单位施工完毕，质量合格。2.结构部位砼以达到设计强度。3.根据设计施工图和备料计划，配齐全部隔墙材料。四、操作工艺（一）.工艺流程：基层处理——弹线定位——切割板材——固定板材——顶部钻孔——安装螺栓——细节处理（二）操作工艺1、第一层防火板安装工艺技术要求首先清除混凝土表面杂物和不平整物，拆除影响施工的临时设施支架，修补底面洞口，达到场地施工必须条件。凡有明敷设的管线设备不准拆移，必须进行施工包敷保护：防火板的定型规格达到1220×2440（±3mm）的要求，板的正面朝上安装。每个施工段在施工前应在棚面弹出隧道横向中心线，在板上弹出螺栓孔的定位点。安装时以隧道横向中心线位置，开始向横向两边展开或以防火板两侧底边线位置由一侧向另一侧展开安装。安装时人力将防火板抬推到顶面，临时用木支撑架顶紧。然后在防火板长边两侧距板边100mm处各均匀打入3个M6×70mm内膨胀螺栓，共计6个螺栓，防火板的规格不同安装的内膨胀螺栓数量也不同（参照第一层防火板螺栓固定分布图）。将防火板顶部固定牢固（可根据板子的厚度、重量、硬度调整螺栓数量和布局）。遇伸缩缝等特殊部位严格按设计图纸施工。沉头内膨胀螺栓安装：采用电锤（或冲击钻）在防火板上向内打进80mm左右深度直径孔洞，将螺栓和膨胀管打入孔洞，在沉头螺栓上用手电钻或专用十字批头工具将螺栓拧紧。螺丝尾端必须和防火板面保持平齐。若发现有松动的必须错眼5mm垂直打眼补安一个螺栓。防火板在搬运过程中，必须注意保护，轻搬轻放，发现缺角断裂等损坏必须重新拆除安装新板。防火板与板之间的对接缝隙不应大于5mm。遇到曲线断面时，必须测量出内外弧长度差别，并按扇形弧度角均匀分摊，按现场实际情况对防火板进行边角裁切后安装。2、第二层防火板安装技术要求第二层防火板的正面朝下安装，防火板规格同第一层板。安装时以防火板长边横向中心位置对准第一层板接缝处，防火板短边纵向中心位置对准第一层板接缝处，参照第一、二层防火板交叉缝示意图进行错缝安装。错缝距离应大于100mm。曲线段防火板安装方法同第一层，防火板曲线段安装方法相同。安装时隧道横向中心线为第二层取中心位置向横向两边展开，同时测量校准四边后方可固定安装。安装同第一层板方法相同。在防火板长边距端头板边各50mm分3趟各均匀打眼8个，共安装最多24个内膨胀螺栓。防火板的规格不同安装的内膨胀螺栓数量也不同（参照第二层防火板螺栓固定图）\n沉头内膨胀螺栓在防火板上向内打进90mm左右，直径孔洞，将螺栓及膨胀管打入孔洞，并用十字螺丝刀或十字批头专用工具拧紧。螺栓尾端必须和防火板面保持平齐。若发现有松动的必须错眼5mm垂直打眼补安一个内膨胀螺栓。防火板在搬运安装过程中，必须注意保护轻搬轻放，发现缺角断裂等损坏必须重新拆除安装新板。防火板板与板之间的对接缝隙不应大于3mm。防火板工序安装完毕，必须将表面清洁干净，并对所有接缝进行处理，不应有气泡，脱落现象，用专用涂料将螺栓眼修补涂黑，保持表面颜色一致性。3、防火板表面装饰施工质量要求有饰面无机装饰复合防火板，表面应用抹布清洁干净、平整光滑、色泽一致、无裂缝，接缝应均匀、顺直。如有要求，接缝处用配套专用黏贴胶带对缝中心粘贴。粘贴应平直、牢固、美观。无饰面的硅酸钙复合防火板，表面应用专用防火涂料进行喷涂最少两遍。如有要求，接缝处应用嵌缝腻子填缝修平（或用专用胶填缝处理）后涂刷防火涂料2遍。表面应美观、色泽一致。隔墙上的空洞、槽、盒应位置正确、套割吻合、边缘整齐。表面平整度应符合设计及规范要求。项次项目允许偏差（mm）检验方法1表面平整度≤3用2m靠尺塞尺检查2接缝直线度≤3拉5m线或通线用钢尺检查3接缝高低差≤2用钢尺和塞尺检查五、成品保护1.原有电管及设备不得碰动错位及损伤，隔墙龙骨安装完后不能碰撞、严禁上人、注意交叉作业保护。非本专业人员不能随意切断，保护成品。2.材料入场，存放使用过程中应妥善保管，保证不变形、不受潮、不污染，无损坏。3.施工部位已安装的门窗、墙面、设备管线等应注意保护，防止损坏、污染。4.已安装的墙体不得碰撞，保持墙面不受损坏和污染。5.涂刷防火涂料时，应对已施工完的部位进行覆盖保护，以免受损坏和污染。六、安全环保措施1.脚手架搭设应符合建筑施工安全标准。2.脚手架上搭设跳板应用铁丝绑扎固定，不得有探头板。3.工人操作应戴安全帽，高空作业应系安全带，并注意防火。4.施工现场必须工完场清。清扫时应洒水，不得扬尘。5.有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。6.机电器具必须安装触电保护装置。发现问题立即修理。7.遵守操作规程，非操作人员决不准乱动机具，以防伤人。8.现场保持良好通风，但不宜过堂风。9.现场用电应符合《施工现场临时用电安全技术规范》（JGJ46—88）的相关规定。后附沉头螺栓定位图及排板图。交底人：被交底人：时间：
