外墙聚苯板保温施工技术交底 8页

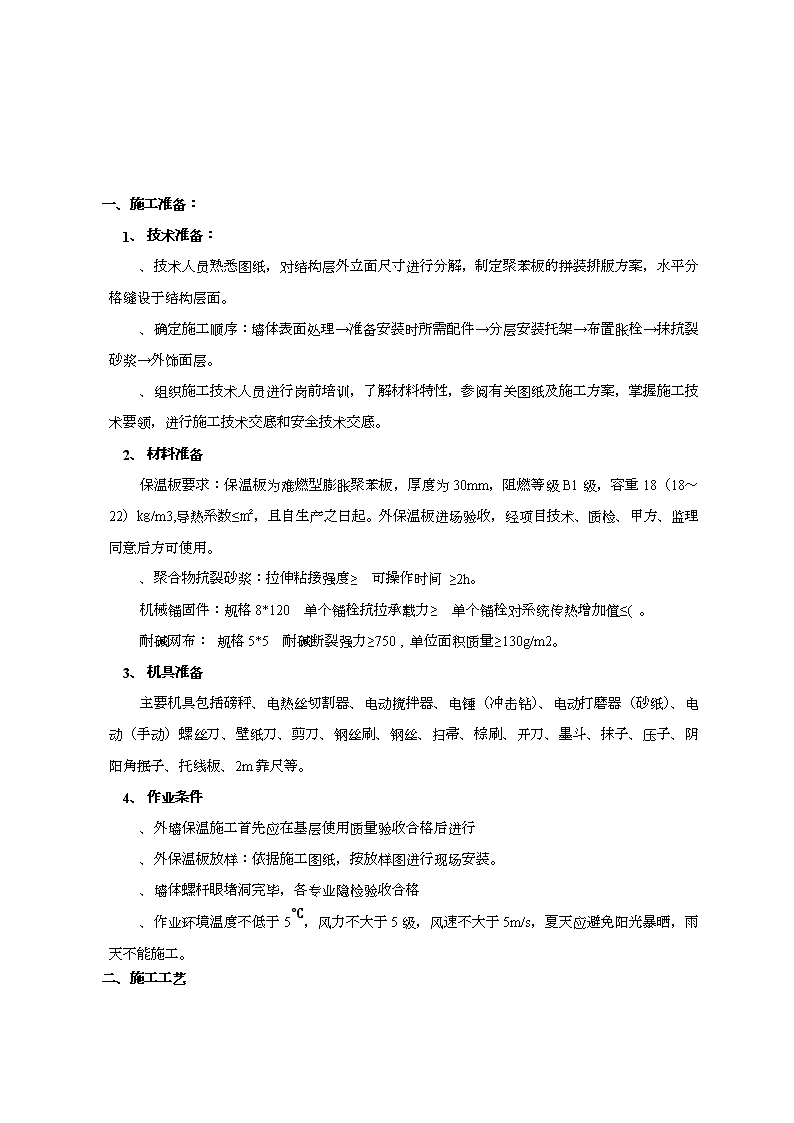

一、施工准备：1、技术准备：、技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板的拼装排版方案，水平分格缝设于结构层面。、确定施工顺序：墙体表面处理→准备安装时所需配件→分层安装托架→布置胀栓→抹抗裂砂浆→外饰面层。、组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底。2、材料准备保温板要求：保温板为难燃型膨胀聚苯板，厚度为30mm，阻燃等级B1级，容重18（18～22）㎏/m3,导热系数≤㎡，且自生产之日起。外保温板进场验收，经项目技术、质检、甲方、监理同意后方可使用。、聚合物抗裂砂浆：拉伸粘接强度≥可操作时间≥2h。机械锚固件：规格8*120单个锚栓抗拉承载力≥单个锚栓对系统传热增加值≤(。耐碱网布：规格5*5耐碱断裂强力≥750 ,单位面积质量≥130g/m2。3、机具准备主要机具包括磅秤、电热丝切割器、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。4、作业条件、外墙保温施工首先应在基层使用质量验收合格后进行、外保温板放样：依据施工图纸，按放样图进行现场安装。、墙体螺杆眼堵洞完毕，各专业隐检验收合格、作业环境温度不低于5℃，风力不大于5级，风速不大于5m/s，夏天应避免阳光暴晒，雨天不能施工。二、施工工艺\n1、工艺流程：外墙保温施工顺序为：基层清理验收→板材（处理）粘贴→打磨→贴网→抹面从上往下。具体施工流程如下图所示。操作程序见下图：装饰面层浆2、外墙保温施工要点：（1）基层清理：清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等。窗台挑檐等挑板按照2%用水泥砂浆找坡，外墙各种洞口填塞密实，外墙表面平整度满足要求。（2）弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等。（3）挂基准线在建筑外墙大角（阴角、阳角）及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。（4）配制聚合物砂浆胶粘剂\n聚苯粘结剂、保温板抗裂抹面砂浆按产品使用说明书配合比配制。专人负责，严格计量，机械搅拌，确保搅拌均匀，要求无结块、粉团。搅好的浆料在静停8~10分钟，再搅拌，从而打破初始的组合，才能更好发挥本系统的性能。配好的浆料应在两小时内用完，注意防晒避风，以免水分蒸发过快。一次配制量不易过多应在可操作时间内用完，禁止使用过时砂浆。（5）粘贴翻包网格布凡在外墙体粘贴的聚苯板侧面边外露处（如伸缩缝、建筑沉降缝、温度缝线两侧、门窗口处），都做网格布翻包处理。按所需尺寸切割翻包网格布，至少留出80mm的翻包重叠使用。先在基层上涂抹一层粘结剂，然后将80~100mm的加固丝网埋入，再在加固丝网上涂抹粘合剂，保证丝网无裸露部分，施工中确保没有埋入的网清洁干静。（6）粘贴聚苯板粘贴保温板时采用满贴粘贴，厚度不小于1cm，粘结面积不小于80%。板材横向粘贴，粘贴保温板按水平顺序错缝粘贴，门窗洞口采用整板切割粘贴。保温板宽度小于200mm不得使用，宽度在200~600mm之间的保温板应粘贴在墙体中间部位，门窗洞口四角附加耐碱玻纤网格布。具体做法如图所示：排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。具体做法如图4所示：\n粘贴用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超过2mm时用相应厚度的聚苯板填塞。拼缝高差不大于，否则用砂纸或专用打磨机具打磨平整。（7）安装固定件：采用φ8×100型螺丝胀管锚固件固定聚苯板，锚固件安装应至少在胶粘剂使用24h后进行，用电锤在聚苯板表面向内打孔。拧入或敲入锚固钉，钉头和园盘不超过板面。大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固，锚固件锚固墙体深度不小于25mm。锚固件每平米不得少于6个。（8）压入翻包网格布：先在所需施工的墙面基部涂上一层宽度约100mm，厚度约2mm的胶浆，将网格布的一端约100mm完全埋入胶浆内，余下的部分甩出用作翻边，并确保其清洁干净，将涂抹好胶浆的保温板铺设到已施工好窄幅网格布的基面上。将翻包部位的保温板的正面和侧面均涂抹上胶浆，将预先甩出的窄幅网格布沿板厚翻转，并压入抹面胶浆。当需要铺设加强网格布时，应先铺设加强网，再将翻包网布压在加强网之上。（9）抹底层抗裂砂浆聚苯板安装完毕检查验收后进行聚合物砂浆抹灰，抹灰分底层和面层两次，在聚苯板面抹底层抗裂砂浆，厚度3mm。（10）贴压网格布将网格布绷紧后贴于底层抗裂砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。施工时，应避免阳光直射，并应避免在风、雨气候条件下施工。（11）抹面层抗裂砂浆在底层抗裂砂浆凝结前抹一道抗裂砂浆罩面，厚度2mm，仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台价形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。3、细部节点：（1）外墙阴、阳角大样图\n（2）窗洞口处上下节点大样图\n三、质量标准1、保温板加工符合要求，拼缝处竖向加工成企口，水平向平口，企口平直，分口居中。板面界面处理均匀无漏底现象。2、安装时保温板拼接严密，板面安装平直；墙面外侧垂直度、平整度偏差≤3mm。3、聚苯板压缩厚度允许偏差。用尺量测上、中、下三点取平均值。保温板安装允许偏差如下表：项目允许偏差（mm）检验方法表面平整度4用2m靠尺和楔形塞尺检查垂直度层高≤5m4用经纬仪或吊线和尺量检查＞5m5用经纬仪或吊线和尺量检查全高H/1000且不大于30用经纬仪和尺量检查轴线5钢尺检查4、保温墙面面层允许偏差：\n项次项目允许偏（mm）检验方法1表面平整3用2m靠尺和楔形塞尺检查2立面垂直3用经纬仪或吊线和尺量检查3阴阳角垂直4用经纬仪或吊线和尺量检查4伸缩缝装饰线平直3拉线检查四、施工中应注意的问题1、聚苯板必须符合要求。2、金属固定件、钢丝网片应做防绣处理。3、水泥砂浆底灰与聚苯粘结必须牢固，无脱层空鼓现象，面层无分裂。4、保温板现场加工或改造时使用手锯加工，要求锯口平直。5、保温板堆放设专门场地，堆放场地必须平整，下铺100×100mm旧方木，间距600mm，上再铺竹胶板，保温板堆在竹胶板上，雨天保温板用彩条布进行覆盖，防止雨淋。6、小配件安装损耗控制：挂钢丝网所采用配件：轮垫、长螺母、开口平垫等材料由于体系超小，操作时常因手指操疲劳而遗落，造成较大损耗。控制要点两条：及时将遗落到首层回填土上的小配件回收。安装时候注意将开口垫开口朝下，这样能有效避免操作遗失。7、外保温板与地面相交处应距离地面不小于10mm；五、安全措施1、所有施工人员进入施工现场，必须佩戴安全帽，高空作业（高度≥2m）人员必须系安全带，穿防滑鞋。2、在风天施工时，保温板不得堆放在结构外沿及容易滑落的地方，以免落地伤人。3、保温板在外架上施工，注意外架必须验收检查到位，安全员必须进行班前教育，防止发生坠落。4、安装保温板过程中必须严格遵守施工安全操作规程，实现安全生产文明施工。5、安装过程中，由于保温板不能承受重物，严禁在保温板上放置物品，防止坠落。6、保温板在存放过程中，应远离火源，严禁与明火接触，并配置灭火器。7、在存放和施工过程中，保温板应严禁接触有腐蚀性和溶剂性物品（如沥青等）。8、严禁电焊作业中的火花溅到保温板上，如在保温板附近必须进行电焊作业，应用不燃物对保温板进行遮蔽。9、其它工种作业时应注意不得污染或损坏保温板板面，更不可践踏门窗洞口处的保温板。10、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。11、严禁重物撞击外墙保温，对造成损坏的保温板面层应及时进行修补。12、项目部及施工队设立专职安全员，负责整个工程的日常安全工作。13、建立机电设备验收制度，凡未经验收的机电设备不得使用，非机电人员不得动用机电设备。14、所有手持电动工具，必须有可靠的漏电保护器，使用前应进行绝缘检测，防止漏电伤人。15、施工现场严禁烟火，且准备足够的消防器材，做好防火措施。16、五级以上大风，严禁在外架上作业。\n17、对工程上已搭好的安全防护装置，不经安全员同意，禁止拆除。18、保温材板等易燃必须设专门的场地保管，保温存放场地远离生活区，悬挂“严禁烟火”的警示牌，并配备足够数量的灭火器等消防设备。
