污水管道施工技术交底 8页

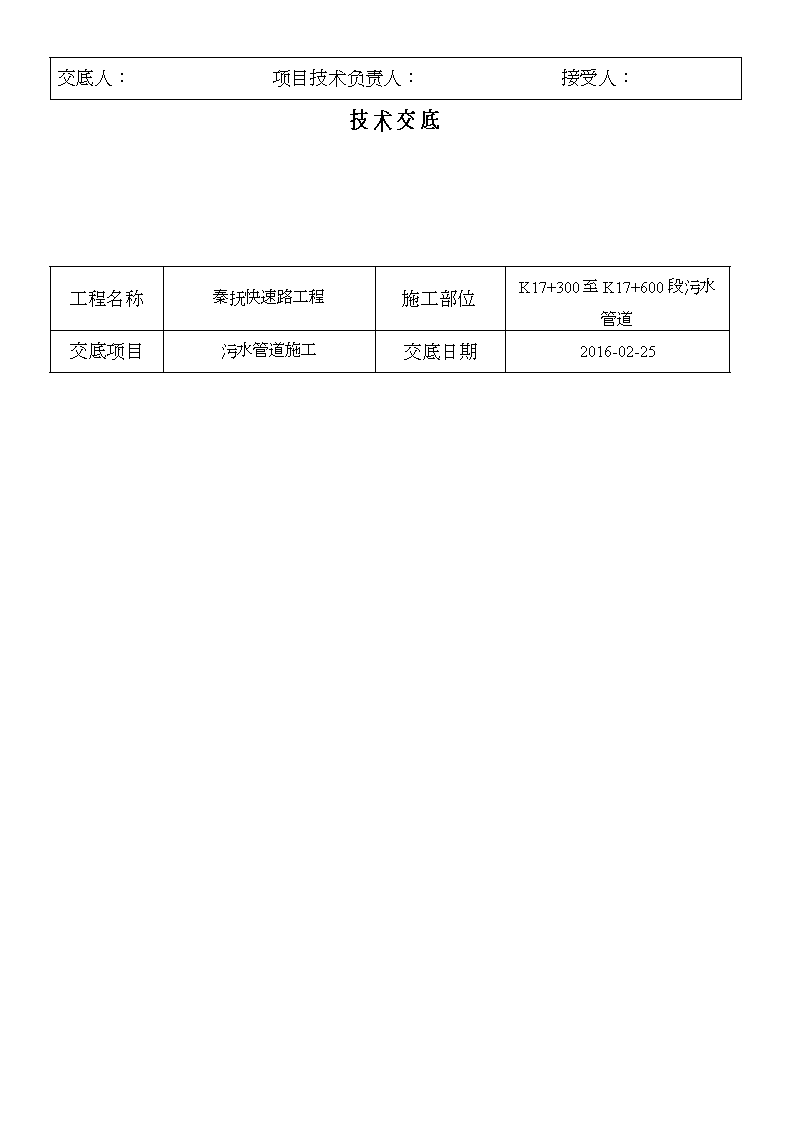

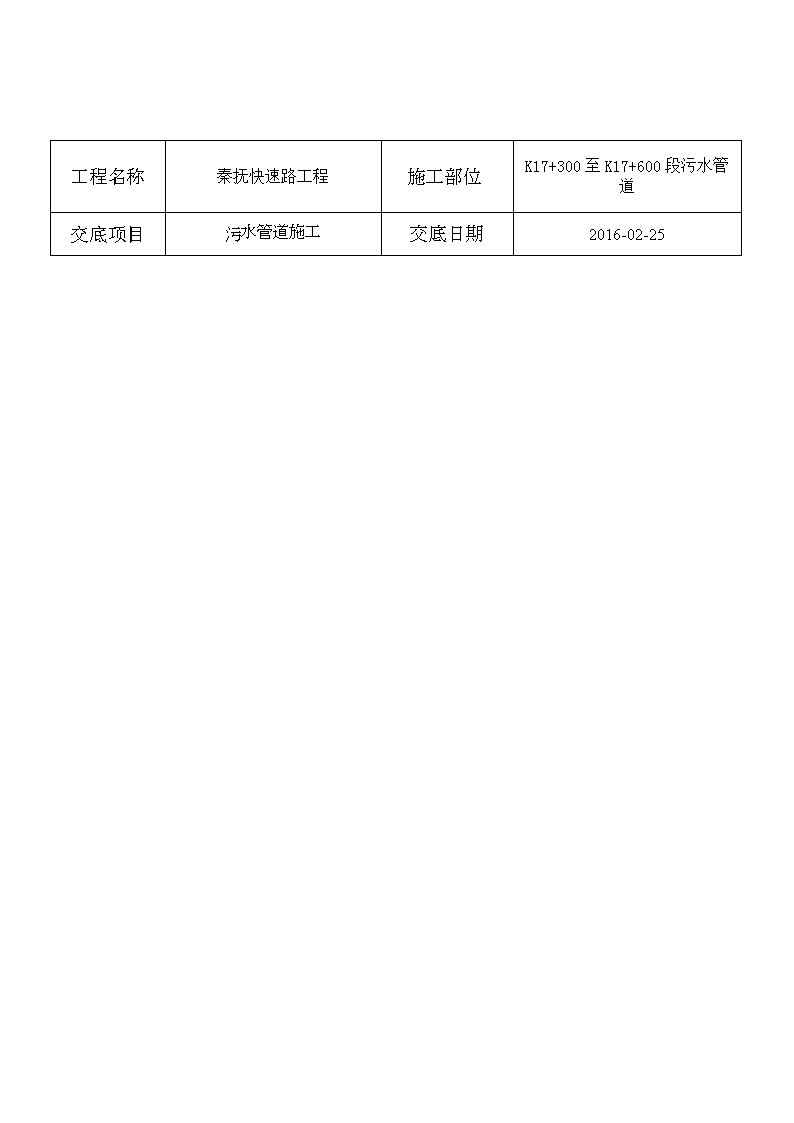

工程名称秦抚快速路工程施工部位K17+300至K17+600段污水管道交底项目污水管道施工交底日期2016-02-25\n全线污水管道开始逐步进入施工阶段，为了规范施工、保证质量，做如下要求：1、管道开槽施工要求（1）机械挖槽前，向操作人员详细交底，交底内容包括挖槽断面、堆土位置、现有地下管线情况及施工要求等；开槽过程中测量人员应及时量测槽底高程和宽度。管道沟槽断面图如下：深度在5m以内的沟槽边坡的最陡坡度如下表土的类别边坡坡度(高：宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土1﹕1﹕1﹕中密的碎石类土(充填物为砂土)1﹕1﹕1﹕硬塑的粉土1﹕1﹕1﹕中密的碎石类土(允填物为黏性土)1﹕1﹕1﹕硬握的粉质黏土、黏土1﹕1﹕1﹕老黄土1﹕1﹕1﹕软土(经井点降水屙)1﹕--（2）机械挖槽不得超挖，按设计槽底高程保留20cm左右一层不挖，留做人工清底。（3）沟槽边堆土时，堆土距沟槽边缘应不小于0.8m，且高度不应超过。\n交底人：项目技术负责人：接受人：技术交底工程名称秦抚快速路工程施工部位K17+300至K17+600段污水管道交底项目污水管道施工交底日期2016-02-25\n（4）槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石回填。槽底土层为杂填土、腐蚀性土时，应全部挖除并按设计要求进行地基处理。2、地基处理（1）槽底局部超挖或发生扰动时，超挖深度不超过150mm，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；超挖深度大于150mm，应换填级砂并压实。（2）开槽后，如槽底地基土壤含水量较大，不适于压实时，应换填炮渣进行处理。3、管道基础管道基础分为150°砂石基础和180°砂石基础，横过路污水管道基础采用120°混凝土基础。4、管节安装（1）管道应在沟槽地基、管基质量检验合格后安装；安装时宜自下游开始，承口应朝向施工前进的方向。（2）吊装机械下管时，吊装机械停放的位置不得影响沟槽边坡的稳定；吊装机械在架空高压输电线路附近作业时，与线路间的安全距离应符合电业管理部门的规定。（3）接口工作坑应该随着管节的安装及时开挖，接口工作坑开挖尺寸如下：管材种类管外径D0(mm)宽度(mm)长度Cmm)深度（mm)承口前承口后预应力、自应力混凝土管、滑入式柔性接口球墨铸铁管≤500承口外径加800200承口长度加200200600～100010004001100～15001600450＞16001800500交底人：项目技术负责人：接受人：技术交底工程名称秦抚快速路工程施工部位K17+300至K17+600段污水管道\n交底项目污水管道施工交底日期2016-02-25\n（4）管节下入沟槽时，不得与槽壁支撑及槽下的管道相互碰撞；沟内运管不得扰动原状地基。（5）管道安装时，应将管节的中心及高程逐节调整正确，安装后的管节应进行复测，合格后方可进行下一工序的施工。（6）管道安装时，应随时清除管道内的杂物，暂时停止安装时，两端应临时封堵。（7）雨季施工，应尽量缩短开槽长度，及时砌筑检查井，暂时中断安装的管道管口应临时封堵；已安装的管道验收后应及时回填。在槽边应挖截水沟，防止雨水进入沟槽造成漂管事故的发生。5、管道回填（1）沟槽内砖、石、木块等杂物清除干净：沟槽内不得有积水。（2）回填材料采用级砂，管道两侧及管顶以上回填高度不应小于。（3）回填应分层进行，分层夯实，虚铺厚度不超过20cm。管道两侧应同时回填，两侧高差小于30cm，不得引起管道偏移及损伤管道。分段回填压实时，相邻段的接茬应呈台阶形，且不得漏夯6、检查标准（1）沟槽开挖的允许偏差应符合下表的规定。沟槽开挖的允许偏差序号检查项目允许偏差(mm)检查数最检查方法范围点数1槽底高程土方±20两井之间3用水准仪测量石方+20、-2002槽底中线每侧宽度不小于规定两井之间6挂中线用钢尺最测、每侧计3点3沟楷边坡不陡于规定两井之侧6用坡度尺量测，每侧计3点（2）管道基础应符合下表要求\n交底人：项目技术负责人：接受人：技术交底工程名称秦抚快速路工程施工部位K17+300至K17+600段污水管道交底项目污水管道施工交底日期2016-02-25管道基础的允许偏差序号检查项日允许偏差(mm)检查数量检测方法范围点数1土(砂及砂砾)基础高程压力管道±30每个验收批每10m测1点，且不少于3点无压管道0，-15水准仪测量平基厚度不小于设计要求钢尺量测土弧基础腋角高度不小于设计要求钢尺量测（3）压实度要求：管道胸腔部分不小于90%，胸腔以上至管顶50cm不小于87%。交底人：项目技术负责人：接受人：技术交底\n
