建筑工程某大厦地下室及主体上部结构混凝土施工技术交底 8页

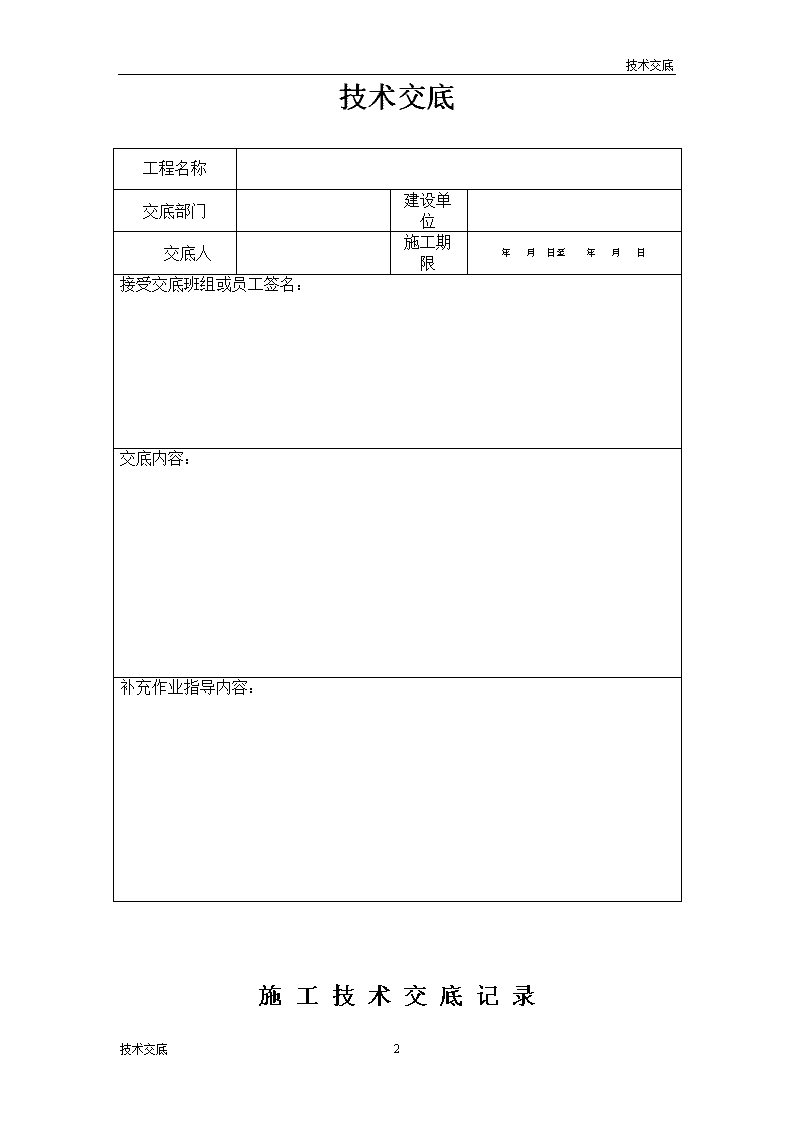

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部8技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：施工技术交底记录8技术交底\n技术交底工程名称xx国际大厦地下室及主体上部结构施工单位xx建筑股份有限公司交底部位xx工序名称混凝土施工一、施工准备(一)作业条件1.保证施工电源，有备用机械，振捣器(棒)经检验试运转合格。2.工长根据施工方案对操作班组已进行全面施工技术培训，混凝土浇筑申请书已被批准。(二)材质要求混凝土采用商品混凝土，现场认真控制水灰比和坍落度。(三)施工机具混凝土汽车泵或地泵、混凝土吊斗、插入式振捣器、木抹子、铁插尺、串桶、胶皮水管、铁板、刮板、塔式起重机、混凝土标尺杆等。(四)雨天施工需提前准备薄膜及抽水泵。二、施工技术（一）混凝土结构环境类别及混凝土强度等级：1．本次混凝土强度等级有二种，底板混凝土强度等级为C30P12；夹层梁板及楼梯的混凝土强度等级为C40；圆柱混凝土强度等级为C50。2．梁柱节点(含剪力墙柱与连梁等)钢筋密集部位，宜采用相应强度等级的细石混凝土振捣密实，以确保混凝土质量。三、浇筑流程作业准备→圆柱→部分底板→移动布料机→剩余底板及夹层板。四、操作工艺a)作业准备1.浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的保护层垫块是否垫好，钢筋的保护层垫块是否符合规范要求。2.木模板应浇水使模板湿润。柱子模板的扫除口应在清除杂物及积水后再封闭。3.施工缝的松散混凝土及混凝土软弱层已剔掉清净，露出石子，并浇水湿润，无明水。4.泵送混凝土时必须保证混凝土泵连续工作，如果发生故障，停歇时间超过45min或混凝土出现离析现象，应立即用压力水或其他方法冲洗管内残留的混凝土。用水冲出的混凝土严禁用在永久建筑结构上。b)混凝土浇筑与振捣的一般要求1.8技术交底\n技术交底输送管在垂直方向布置及输送管悬空时，应用支架将输送管固定牢固，不得直接放在模板或钢筋上。根据具体的浇筑部位确定泵管的走向，在满堂排架上铺设脚手板，作为泵管的支架。当浇筑板面混凝土时，需在钢筋上用木方及轮胎作为垫块，严禁泵管直接铺设在钢筋上及施工脚手架上。1.浇筑楼板前应先在柱插筋上用油漆做好比板面标高高五十公分的控制点，浇筑砼时两端拉通线对楼板的砼进行找平。2.混凝土自下料口下落的自由倾落高度不得超过2m，浇筑高度如超过2m时必须采取措施，用串桶或溜管等。3.浇筑混凝土时应分段分层连续进行，浇筑层高度应根据混凝土供应能力，一次浇筑方量、混凝土初凝时间、结构特点、钢筋疏密综合考虑决定，一般为振捣器作用部分长度的1.25倍。4.在浇筑梁、柱、板、墙部位时，混凝土浇筑从柱头位置开始，直至附近的梁浇筑完成，再移动泵管。当下料口为楼板上时，严禁长时间停留不动，以防止局部荷载过大，使模板支撑体系失稳。5.使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.25倍(一般为300～400mm)。振捣上一层时应插入下层5～10cm，以使两层混凝土结合牢固。振捣时，振捣棒不得触及钢筋和模板。表面振动器(或称平板振动器)的移动间距，应保证振动器的平板覆盖已振实部分的边缘。6.浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层棍凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所用水泥品种、气温及混凝土凝结条件确定，一般超过2h应按施工缝处理(当混凝土的凝结时间小于2h时，则应当执行混凝土的初凝时间)。7.浇筑混凝土时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，发现问题应立即处理，并应在已浇筑的混凝土初凝前修正完好。b)柱的混凝土浇筑1.柱浇筑前底部应先填5～10cm厚与混凝土配合比相同的减石子砂浆，柱混凝土应分层浇筑振捣，使用插入式振捣器时每层厚度不大于50cm，振捣棒不得触动钢筋和预埋件。2.柱高在2m之内，可在柱顶直接下灰浇筑，超过2m时，应采取措施(用串桶)或在模板侧面开洞口安装斜溜槽分段浇筑。每段高度不得超过2m，每段混凝土浇筑后将洞模板封闭严实，并用箍箍牢。c)梁、板混凝土浇筑1.梁、板应同时浇筑，浇筑方法应由一端开始用“赶浆法”，即先浇筑梁，根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。2.浇筑板混凝土的虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向来回振捣，8技术交底\n技术交底厚板可用插入式振捣器顺浇筑方向拖拉振捣，并用铁插尺检查混凝土厚度，振捣完毕后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板混凝土时不允许用振捣棒铺摊混凝土。a)剪力墙混凝土浇筑1．浇筑墙体混凝土应连续进行，间隔时间不应超过2h，每层浇筑厚度按照规范的规定实施，因此必须预先安排好混凝土下料点位置和振捣器操作人员数量。2．振捣棒移动间距应小于40㎝，每一振点的延续时间以表面泛浆为度，为使上下层混凝土结合成整体，振捣器应插人下层混凝土5～10cm。振捣时注意钢筋密集及洞口部位，为防止出现漏振，须在洞口两侧同时振捣，下灰高度也要大体一致。大洞口的洞底模板应开口，并在此处浇筑振捣。3．墙体混凝土浇筑高度应高出板底20～30mm。混凝土墙体浇筑完毕之后，将上口甩出的钢筋加以整理，用木抹子按标高线将墙上表面混凝土找平。b)所有浇筑的混凝土楼板面应当扫毛，扫毛时应当顺一个方向扫，严禁随意扫毛，影响混凝土表面的观感。c)养护混凝土浇筑完毕后，应在12h以内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态，养护期一般不少于7d。四、成品保护1．要保证钢筋和垫块的位置正确，不得踩楼板、楼梯的分布筋、弯起钢筋，不碰动预埋件和插筋。在楼板上搭设浇筑混凝土使用的浇筑人行道，保证楼板钢筋的负弯矩钢筋的位置。2．不得用重物冲击模板，不在梁或楼梯踏步侧模板上踩踏，应搭设跳板，保持模板的牢固和严密。3．已浇筑楼板、楼梯踏步的上表面混凝土要加以保护，必须在混凝土强度达到1.2MPa以后，方准在面上进行操作及安装结构用的支架和模板。4．在浇筑混凝土时，要对巳经完成的成品进行保护，对浇筑上层混凝土时流下的水泥浆要派专人及时清理干净，洒落的混凝土也要随时清理干净。5．对阳角等易碰坏的地方，应当有保护措施。技术负责人交底人8技术交底\n技术交底接受交底人：注：本交底一式两份，一份存档，接受交底人一份xx工程施工操作人员签到表序号接底人签字从事工种备注8技术交底\n技术交底注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性8技术交底\n技术交底（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。8技术交底
