建筑工程桩基施工技术交底书 9页

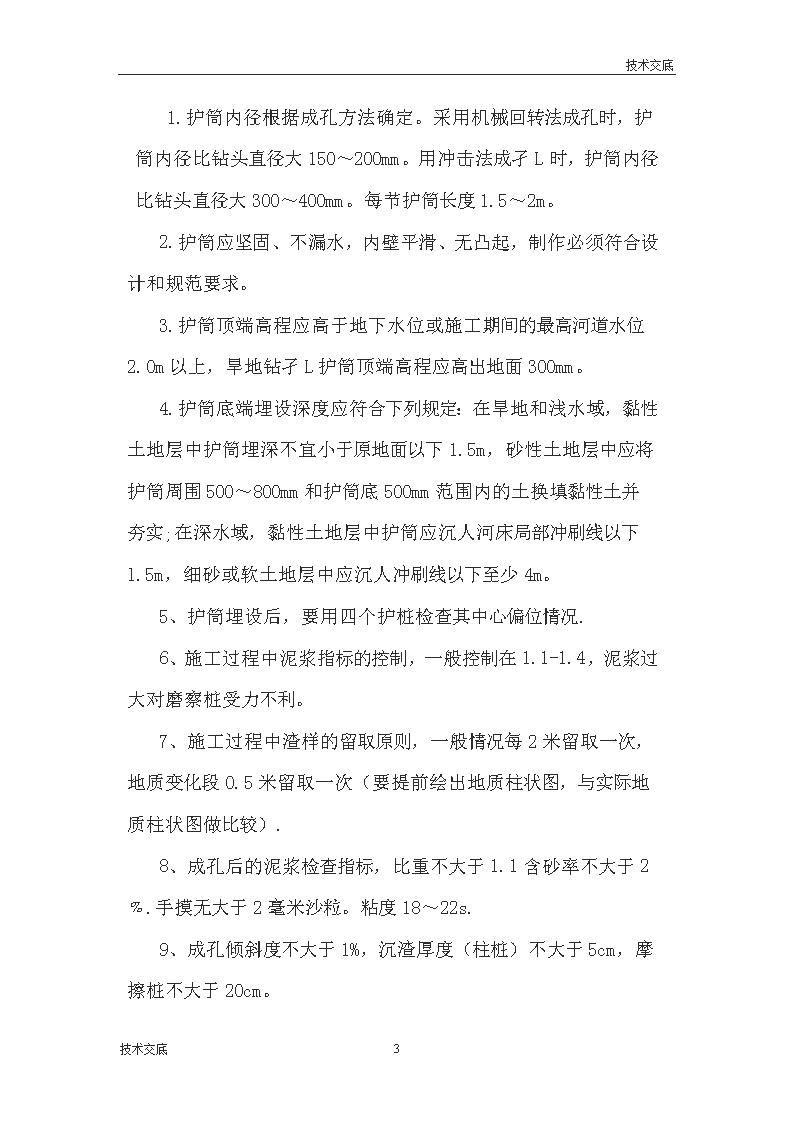

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部9技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：桩基施工技术交底书9技术交底\n技术交底1.护筒内径根据成孔方法确定。采用机械回转法成孔时，护筒内径比钻头直径大150～200mm。用冲击法成孑L时，护筒内径比钻头直径大300～400mm。每节护筒长度1.5～2m。2.护筒应坚固、不漏水，内壁平滑、无凸起，制作必须符合设计和规范要求。3.护筒顶端高程应高于地下水位或施工期间的最高河道水位2.0m以上，旱地钻孑L护筒顶端高程应高出地面300mm。4.护筒底端埋设深度应符合下列规定：在旱地和浅水域，黏性土地层中护筒埋深不宜小于原地面以下1.5m，砂性土地层中应将护筒周围500～800mm和护筒底500mm范围内的土换填黏性土并夯实;在深水域，黏性土地层中护筒应沉人河床局部冲刷线以下l.5m，细砂或软土地层中应沉人冲刷线以下至少4m。5、护筒埋设后，要用四个护桩检查其中心偏位情况.6、施工过程中泥浆指标的控制，一般控制在1.1-1.4，泥浆过大对磨察桩受力不利。7、施工过程中渣样的留取原则，一般情况每2米留取一次，地质变化段0.5米留取一次（要提前绘出地质柱状图，与实际地质柱状图做比较）.8、成孔后的泥浆检查指标，比重不大于1.1含砂率不大于2﹪.手摸无大于2毫米沙粒。粘度18～22s.9、成孔倾斜度不大于1%，沉渣厚度（柱桩）不大于5cm，摩擦桩不大于20cm。9技术交底\n技术交底10、吊筋长度要结合钢筋笼的长度谨慎确定，否则有可能会出现钢筋笼外漏长度超标。或者是钢筋笼外漏长度不足。钢筋笼每2米保护层垫块的数量宜为4个或6个。11、导管要进行密闭性检测，其距孔底的距离宜控制在20cm～60cm。导管埋深宜控制在4m～6m，首次灌注混凝土量要确保导管埋深不小于1m。12、超灌量要确保桩头有0.5m～1m。13、破桩头时要确保桩头平整，预留10cm嵌入承台。14、钢筋笼钢筋检查，品种、规格、数量、间距、长度等符合设计及规范要求。钻孔事故的预防和处理1、坍孔坍孔的表观特征是孔内水位突然下降，孔口冒细密的气泡，出渣量显著增加而不见进尺，钻机负荷显著增加等。a在松散粉沙土或流沙中钻进时，应控制进尺速度，选用较大相对密度、粘度、胶体率的泥浆或高质量泥浆。b汛期水位变化过大时，应采取升高护筒，增高水头，或用虹吸管、连通管等措施保证水头相对稳定。c发生孔口坍塌时，可立即拆除护筒并回填钻孔，重新埋设护筒再钻。9技术交底\n技术交底d如发生孔内坍塌，判明坍塌位置，回填沙和粘制土混合物到坍孔处以上1m～2m,如坍孔严重时应该全部回填，待回填物沉积密实后再行钻进。e清孔时应指定专人补浆，保证孔内必要的水头高度。应扶正吸泥机，防止触动孔壁。2、钻孔偏斜a安装钻机时要使转盘、底座水平，其中滑轮组、固定钻杆的卡孔和护筒中心三者应在一条竖直线上，并经常检查校正。b由于主动钻杆较长，转动是上部摆动较大。必须在钻架上增设导向架，控制钻杆上的提引水龙头，使其沿导向架对中钻进。c钻杆接头应逐个检查，及时调整，当主动钻杆弯曲时，要用千斤顶及时调整。d在有倾斜的软、硬地层钻进时，应吊着钻杆控制进尺，低速钻进，或回填片、卵石冲平后再钻进。3、掉钻落物a开钻前应清除孔内落物，零星铁件可用电磁铁吸取，较大落物和钻具也可用冲抓锥打捞，然后在护筒口加盖。b经常检查钻具、钻杆、钢丝绳和连接装置。c为便于打捞落锥，可在冲击锥或其他类型的钻头上预先焊打捞环、打捞杠，或在锥身上围捆几圈钢丝绳等。4、扩孔和缩孔9技术交底\n技术交底扩孔比较多见，一般表现为局部的孔径过大。在地下水呈运动状态、土质松散的地层或钻锥摆动过大，易于出现扩孔，扩孔发生原因同坍孔相同，轻则为扩孔，重则为坍孔。若只孔内局部发生坍塌而扩孔，钻孔仍能达到设计深度则不必处理，只是混凝土灌注量大大增加。若因扩孔后继续坍塌影响钻进，应按坍孔事故处理。缩孔即孔径的超常缩小，一般表现为钻机钻进时发生卡钻、提不出钻头或者提钻异常困难的迹象。缩孔原因有两种：一种是钻锥焊补不及时，严重磨耗的钻锥往往钻出较设计桩径稍小的孔；另一种是由于地层中有软塑土，遇水膨胀后使孔径缩小。各种钻孔方法均可能发生缩孔。为防止缩孔，前者要及时修补磨损的钻头，后者要使用失水率小的优质泥浆护壁必须快钻慢进，并复钻二三次。安全环保水要求1、泥浆池大小要依据桩的数量，及桩长确定，施工中泥浆不得外溢，如需要外运时应集中处理，不得乱排乱放；泥浆池的安全围护，四周要设置水平及竖向杆件，杆件间距要能满足安全围护的需要，且连接可靠，围护杆件上要用红白相间的漆涂刷，在杆件四周敷设安全维护网。2、安全用电.不得私拉乱拉电线，配电箱要采用三线四项制，距离地面的安全高度不得小于0.6米，电线不得被踩踏，或碾压，如必须敷设在地上时，必须把电缆通过钢管埋设。xx工程施工操作人员签到表序号接底人签字从事工种备注9技术交底\n技术交底注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。9技术交底\n技术交底2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性9技术交底\n技术交底（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。9技术交底
