中空锚杆施工技术交底记录 13页

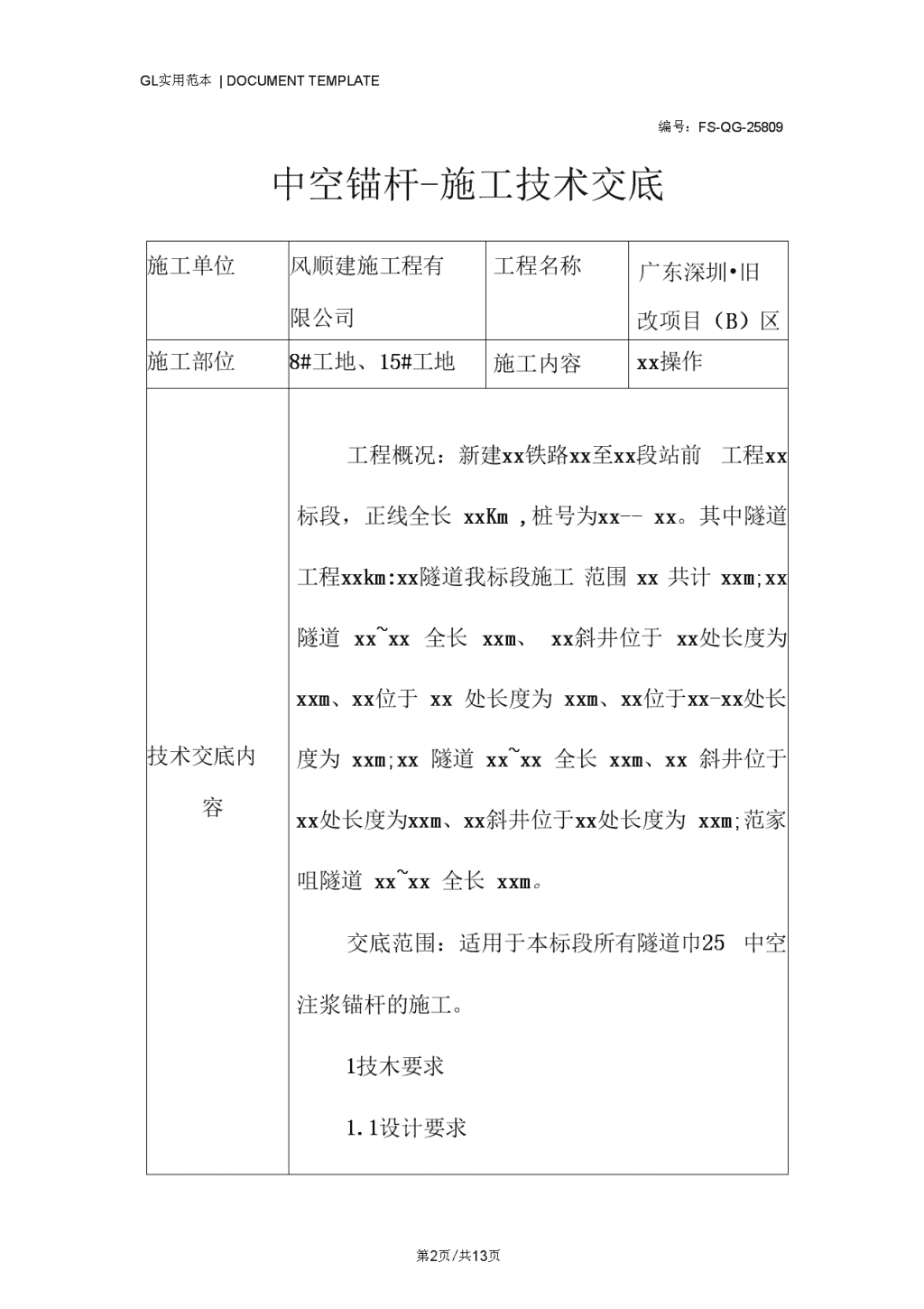

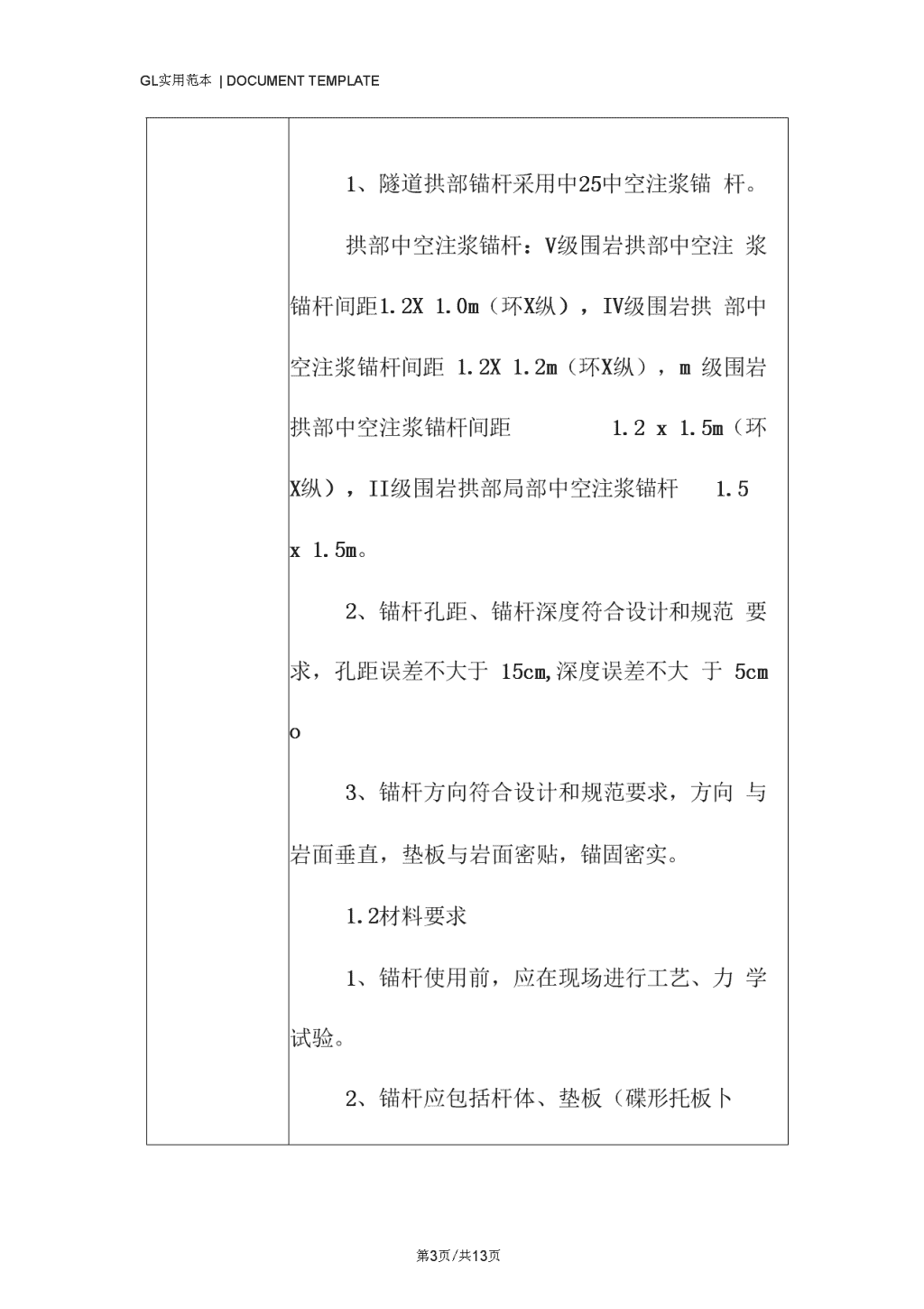

GL实用范本|DOCUMENTTEMPLATE施工技术交底系列中空锚杆-施工技术交底（标准、完整、实用、可修改）第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE编号：FS-QG-25809中空锚杆-施工技术交底施工单位风顺建施工程有限公司工程名称广东深圳•旧改项目（B）区施工部位8#工地、15#工地施工内容xx操作技术交底内容工程概况：新建xx铁路xx至xx段站前工程xx标段，正线全长xxKm,桩号为xx--xx。其中隧道工程xxkm:xx隧道我标段施工范围xx共计xxm;xx隧道xx~xx全长xxm、xx斜井位于xx处长度为xxm、xx位于xx处长度为xxm、xx位于xx-xx处长度为xxm;xx隧道xx~xx全长xxm、xx斜井位于xx处长度为xxm、xx斜井位于xx处长度为xxm;范家咀隧道xx~xx全长xxm。交底范围：适用于本标段所有隧道巾25中空注浆锚杆的施工。1技木要求1.1设计要求第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE1、隧道拱部锚杆采用中25中空注浆锚杆。拱部中空注浆锚杆：V级围岩拱部中空注浆锚杆间距1.2X1.0m（环X纵），IV级围岩拱部中空注浆锚杆间距1.2X1.2m（环X纵），m级围岩拱部中空注浆锚杆间距1.2x1.5m（环X纵），II级围岩拱部局部中空注浆锚杆1.5x1.5m。2、锚杆孔距、锚杆深度符合设计和规范要求，孔距误差不大于15cm,深度误差不大于5cmo3、锚杆方向符合设计和规范要求，方向与岩面垂直，垫板与岩面密贴，锚固密实。1.2材料要求1、锚杆使用前，应在现场进行工艺、力学试验。2、锚杆应包括杆体、垫板（碟形托板卜第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE螺母(挡环)等主要构件，锚杆材料的品种应符合设计要求，并应进行以下检验：(1)外观质量检验：杆体直径要均匀、一致，无严重锈蚀、弯折；(2)抗拉强度试验应满足设计与工程要求；(3)加工后的锚杆的杆体尺寸应符合设计要求，车丝部分无偏心，有焊接件时焊缝表而不得有裂纹、焊瘤等缺陷。3、锚杆注浆料采用纯水泥浆或1:1水泥中空注浆锚杆，水胶比为0.4〜0.5。采用水泥中空注浆锚杆时砂子粒径不应大于1mm,水泥应通过检验后才可以使用。2施工程序及工艺流程2.1施工程序施工准备-测量定位-钻孔-清孔检查-安设中空注浆锚杆-注浆-安设垫板。2.2中空注浆锚杆工艺流程第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE巾25中空注浆锚杆的施工工艺流程见图2.2.1图2.2.1中空注浆锚杆施工工艺流程图2.3施工要求(1)施工准备①核对锚杆类型，规格，质量及其性能是否与设计相符。②根据锚杆类型，规格及围岩情况准备钻孔机具。(2)施工工序放线:按设计间距在隧道拱部标由锚杆位置。钻进及安装：风钻对准标由的锚杆位置孔位，对凿岩机供风供水，开始钻进，钻进应以多回转、少冲击的原则进行，以免钻硝堵塞凿岩机的水孔；钻至设计深度后退由钻杆，第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE采用高压风清孔。连接锚杆：先清埋塑料锚头、锚杆孔中异物，然后将锚头安装在锚杆一端。如锚杆需接长，以连接套管将两根短锚杆连成长锚杆。安装:将安装好锚头和止浆塞的中空注浆锚杆插入孔中，保持锚杆的外露长度为25cm。注浆:锚杆注浆采用NZ130A型专用锚杆注浆机。为了保证注浆不停顿地进行，注浆前应认真检查注浆机的状况是否良好，配件是否备齐；制浆的原材料是否备齐，质量是否合格等。采用水泥中空注浆锚杆，选定配比为：水泥:水=1:1。注浆按以下程序进行：迅速将锚杆、注浆管及注浆泵用快速接头连接好；开动注浆泵注浆，直至浆液从止浆塞上的排气孔第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE溢由或压力表达到设计压力值为止。应注意，每根锚杆必须“一气呵成”；一根锚杆完成后，应迅速卸下注浆软管和锚杆接头，清洗后移至下一根锚杆使用。若停泵时间较长，则在下根锚杆注浆前要放掉注浆管内残留的灰浆；注浆过程中，每次移位前应及时清洗快速接头，以保证注浆连续进行。锚杆施作完毕强度达到10Mpa后，即可安设锚杆垫板，上螺帽。锚杆的长度、中空注浆锚杆饱满度质量无损检测：锚杆长度、中空注浆锚杆饱满度一般采用声波检测仪测定，它的检测原埋是：在锚杆体外端用声波震源激发高能脉冲声波，它沿杆体钢筋以管道波形式传播，到达钢筋底部后反射回被接收。若中空注浆锚杆填充密实，则超声波在传播过程中能量不断从钢筋通过中空注浆锚杆损失很大，在杆体外测第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE得的反射波振幅小；反之亦反。最后以接收到反射波的反射时间、波幅、频率、相位等参数，判断锚杆的长度及中空注浆锚杆的密实程度。目前在工程中常用的有M-7锚杆检测仪、RS-UT01C超声波检测仪等。3质量控制及检验1、质量标准序号项目名称允许偏差（mm）1孔位士1502孔深±503孔径大于15mm4锚杆外露长度不大于100mm5注浆压力不小于0.2Mpa6锚杆锚固力大于5T2、锚杆施工应在初喷混凝土后进行，以保证锚杆垫板有较平整的基面。3、锚杆钻孔应符合卜列要求：第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE⑴应按设计要求定由位置，孔位允许偏差为土150mm。⑵钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直。⑶钻孔应圆而直，中空注浆锚杆锚杆的直径应大于杆体直径15mm,中空注浆锚杆的钻孔直径应与杆体直径相匹配。⑷钻孔深度不得小于锚杆设计长度，并大于锚杆设计长度10厘米。4、锚杆安装同符什卜列要求：⑴杆体插入锚杆孔时，应保持位置居中，插入深度不小于设计的95%,如锚杆长度为4米时，插入深度应不小于3.8米，插入困难时，应采用自钻式锚杆；⑵在有水地段安装普通中空注浆锚杆锚杆时，应将孔内水引由或在附近另行钻孔后，再安装锚。第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE⑶锚杆必须安装垫板，垫板应与喷射混凝土面密贴，垫板一般米用厚度6〜10mm的钢板制成⑷锚杆尾端外露头长度宜小于喷射混凝土层厚度。5、中空注浆锚杆注浆作业应遵守卜列规M：⑴锚杆注浆料采用纯水泥浆或1:1水泥中空注浆锚杆，水胶比为0.4〜0.5。采用水泥中空注浆锚杆时砂子粒径不应大于1.0m。⑵注浆开始或中途停止超过30min时应用水或稀水泥浆润滑注浆罐及其管路。⑶注浆时注浆管应插至距孔底50〜100mm,随中空注浆锚杆的注入缓慢匀速拔由，杆体插入后若孔口无中空注浆锚杆溢生，应及时补注。⑷锚杆安装后，不得随意敲击。第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE⑸安装托板和紧固螺帽应在水泥浆体的强度达到10MPa后进行。6、质量控制措施⑴必须进行岗前培训，让操作者了解注意施作程序及标准。⑵开工前必须认真进行交底。⑶必须绘制锚杆布置图，严格控制其位置。⑷严格控制中空注浆锚杆的水灰比。⑸控制注浆压力和进浆量。⑹严格控制锚杆的长度符合设计要求。7、检测28天后，按总量的3%做抗拔实验，检查锚杆抗拔力。4安全及环保要求1）、进入施工现场必须佩戴安全帽。作业台架应搭设稳固，连接扣件要扣牢固。台第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE架上需搭设木板并固定牢固。高空作业必须系安全绳。2）、隧道初期支护严格按照设计要求进行，并紧跟开挖，及早封闭成环。3）、应随时注意开挖过程中初期支护结构的稳定性，必要时进行初期支护加固，以策安全。4）、做好废油、废料的收集、处理，不得随意排放，丢置，洞内注意污水的排放，须经净化达标后方可排放。5）、不得在洞内及加工场所随意燃烧垃圾，并注意防火，确保施工安全。6）、认真检查机具设备及线路，避免漏电伤人。7）、注浆完毕必须先关闭阀门，再关注浆器。8）、注浆口不允许对人。第13页/共13页\nGL实用范本|DOCUMENTTEMPLATE注:此交底中遗漏未交到的事宜，按有关客运专线技术指南和工程质量验收标准执行。附件：《技术交底签认单》交底人签名XX职务施工员时间20xx.3.8接收人（全员）签字：注：本交底一式三份，班组、交底人、资料保管员各一份第13页/共13页
