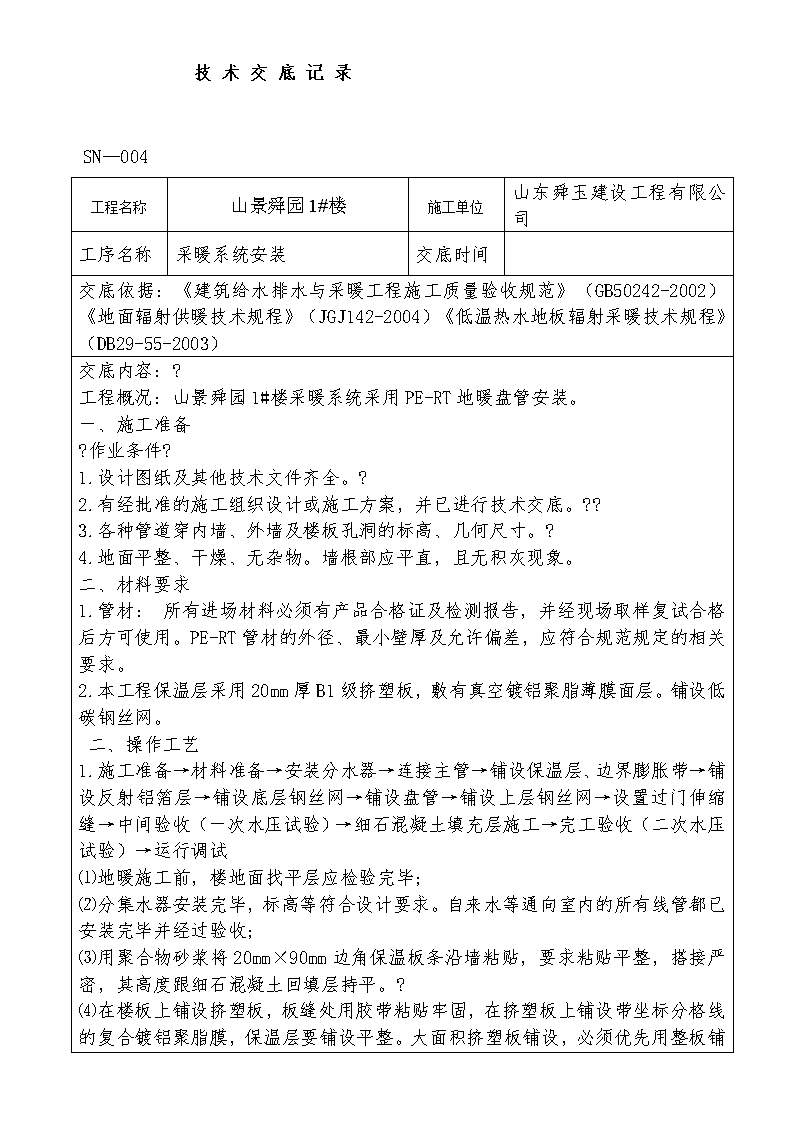

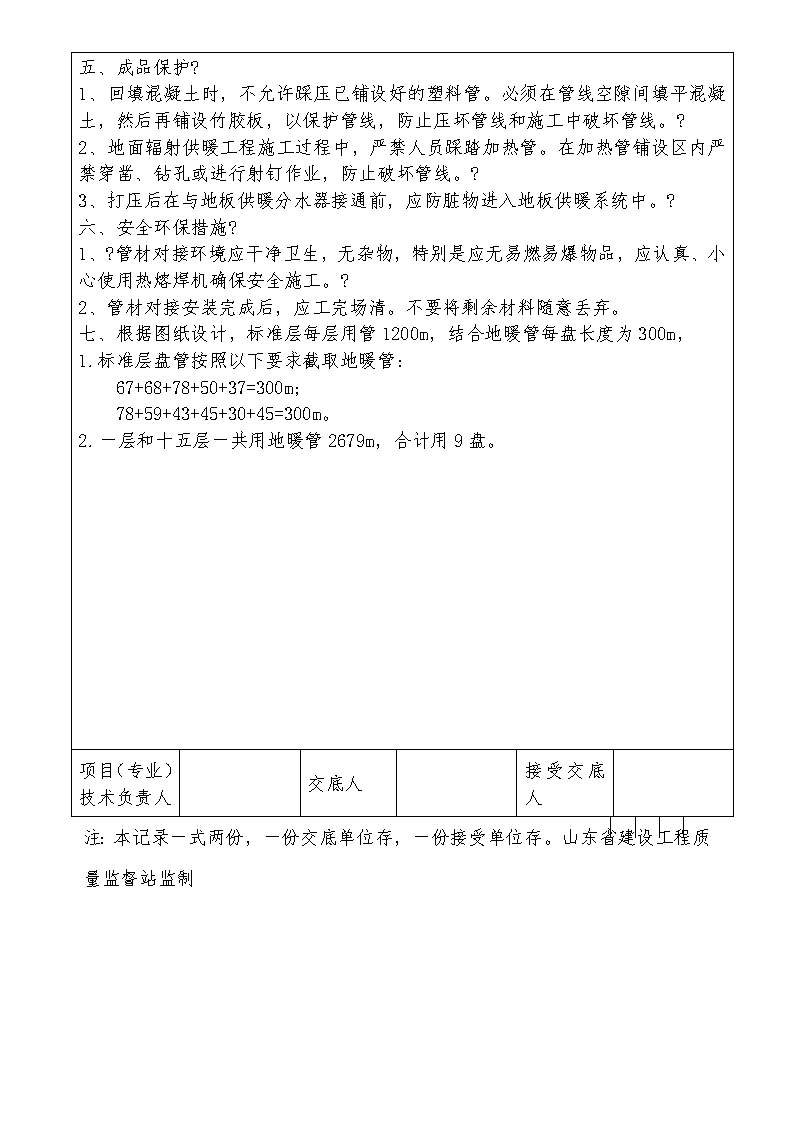

技术交底记录鲁SN—004工程名称山景舜园1#楼施工单位山东舜玉建设工程有限公司工序名称采暖系统安装交底时间交底依据：《建筑给水排水与采暖工程施工质量验收规范》（GB50242-2002）《地面辐射供暖技术规程》（JGJ142-2004）《低温热水地板辐射采暖技术规程》（DB29-55-2003）交底内容：?工程概况：山景舜园1#楼采暖系统采用PE-RT地暖盘管安装。一、施工准备?作业条件?1.设计图纸及其他技术文件齐全。?2.有经批准的施工组织设计或施工方案，并已进行技术交底。??3.各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。?4.地面平整、干燥、无杂物。墙根部应平直，且无积灰现象。二、材料要求1.管材：所有进场材料必须有产品合格证及检测报告，并经现场取样复试合格后方可使用。PE-RT管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。2.本工程保温层采用20mm厚B1级挤塑板，敷有真空镀铝聚脂薄膜面层。铺设低碳钢丝网。二、操作工艺1.施工准备→材料准备→安装分水器→连接主管→铺设保温层、边界膨胀带→铺设反射铝箔层→铺设底层钢丝网→铺设盘管→铺设上层钢丝网→设置过门伸缩缝→中间验收（一次水压试验）→细石混凝土填充层施工→完工验收（二次水压试验）→运行调试⑴地暖施工前，楼地面找平层应检验完毕；⑵分集水器安装完毕，标高等符合设计要求。自来水等通向室内的所有线管都已安装完毕并经过验收；⑶用聚合物砂浆将20mm×90mm边角保温板条沿墙粘贴，要求粘贴平整，搭接严密，其高度跟细石混凝土回填层持平。?⑷在楼板上铺设挤塑板，板缝处用胶带粘贴牢固，在挤塑板上铺设带坐标分格线的复合镀铝聚脂膜，保温层要铺设平整。大面积挤塑板铺设，必须优先用整板铺\n设边角，非整板放在中间。⑸在铝箔纸上铺设一层Φ3mm钢丝网，间距50×50mm，规格2m×1m，铺设要平整严密，钢网间用扎带捆扎，不平或翘曲的钢丝网提前调平后安装。必须优先用整张铺设边角，非整张放在中间。3、加热盘管敷设?（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路必须用一盘整管，应最大限度减小材料损耗。填充层内不许有接头。（2）按设计图纸要求，按管的弯曲半径≥10D(D指管外径)计算管的下料长度，其尺寸误差控制在士2％以内。必须用专用剪刀切割，管口应垂直于断面处的管轴线。严禁用电、气焊、手工锯等工具分割加热管。?（3）按计算轴线及标高，同一通路的加热管应保持水平，确保管顶平整度为：±5mm。?（4）按地暖设计要求间距将加热管（PE-Rt管），用扎带将管子固定在钢丝网上，固定点的间距，弯头处间距不大于300mm，直线段间距不大于600mm，大于90°的弯曲管段的两端和中点均应固定。管子弯曲半径不宜小于250mm。安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管口。（5）在过门、过伸缩缝时，应加装套管，套管长度≥150mm。套管比盘管大两号，内填保温边角余料。（6）加热管始末端的适当距离内或其他管道密度较大处，当管间距≤l00mm时，应采取保温措施。分水器出口1米处地热管均加设波纹套管。4、钢丝网加固层的施工?(1)地暖管铺设完，在采暖房间满布铺设第二层钢丝网，拼接处应绑扎连接。铺设要严整严密，钢网间用扎丝捆扎，不平或翘曲的钢丝网提前调平后安装。必须优先用整张铺设边角，非整张放在中间。绑扎顺序由内向外，绑扎完再进入房间，须铺设一层木胶板。?(2)钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及跷起的边角。?5、检查地暖铺设的加热管有无损伤、管间距是否符合设计要求后，进行气压试验。根据设计要求，试验压力为工作压力的倍，且不小于（本工程分为高低两区，低区1～10层，工作压力，高区11～15层，工作压力为），试验值确定为：低区，高区，稳压1小时内压力降不大于，为合格。四、安全生产和成品保护措施1、交联聚乙烯管(PE-Rt)在运输、搬动过程中，不能有划伤、压伤、折断等损伤，轻装、轻卸，不能拖拉运送，在敷设前应认真检查，发现不合格者绝对不能使用，并对不合格产品作标记.另行堆放。2、不得接触明火。3、在加热管开始敷设至隐蔽之前，杜绝交叉施工，防止践踏，落物砸伤、利器划伤，在施工现场要标注提示牌，严禁闲杂人员进入。\n五、成品保护?1、回填混凝土时，不允许踩压已铺设好的塑料管。必须在管线空隙间填平混凝土，然后再铺设竹胶板，以保护管线，防止压坏管线和施工中破坏管线。?2、地面辐射供暖工程施工过程中，严禁人员踩踏加热管。在加热管铺设区内严禁穿凿、钻孔或进行射钉作业，防止破坏管线。?3、打压后在与地板供暖分水器接通前，应防脏物进入地板供暖系统中。?六、安全环保措施?1、?管材对接环境应干净卫生，无杂物，特别是应无易燃易爆物品，应认真、小心使用热熔焊机确保安全施工。?2、管材对接安装完成后，应工完场清。不要将剩余材料随意丢弃。七、根据图纸设计，标准层每层用管1200m，结合地暖管每盘长度为300m，1.标准层盘管按照以下要求截取地暖管：67+68+78+50+37=300m；78+59+43+45+30+45=300m。2.一层和十五层一共用地暖管2679m，合计用9盘。项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受单位存。山东省建设工程质量监督站监制
