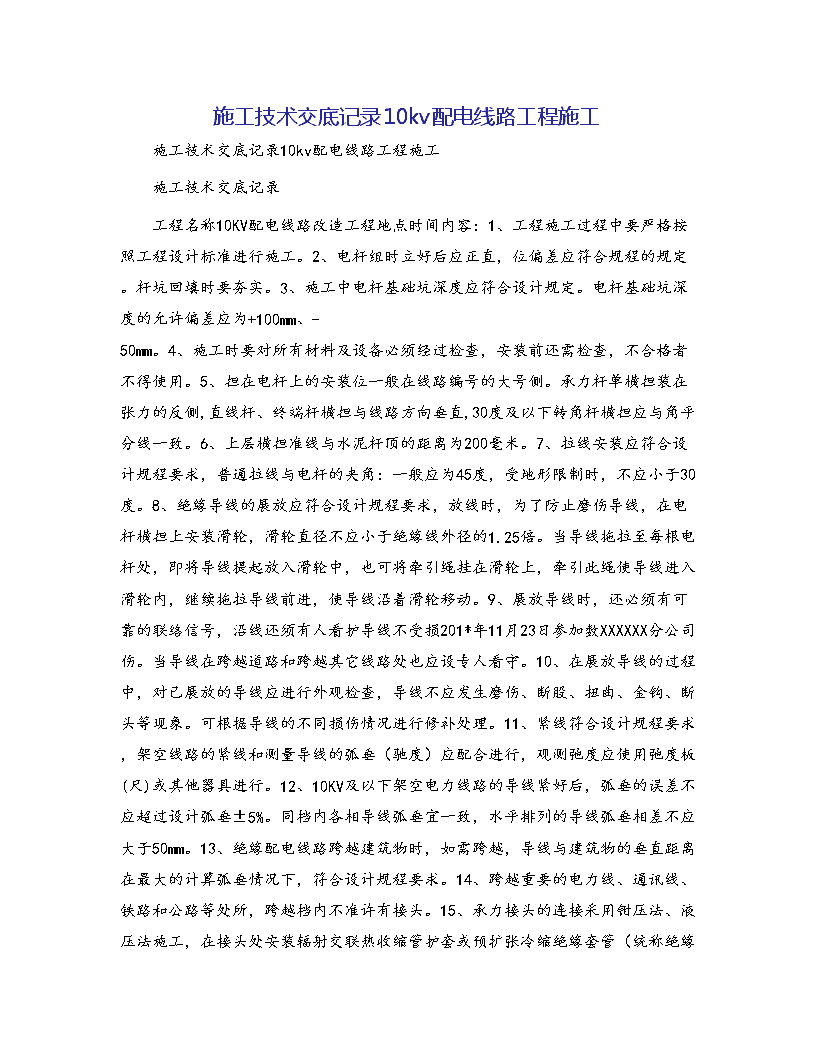

施工技术交底记录10kv配电线路工程施工施工技术交底记录10kv配电线路工程施工施工技术交底记录\n工程名称10KV配电线路改造工程地点时间内容：1、工程施工过程中要严格按照工程设计标准进行施工。2、电杆组时立好后应正直，位偏差应符合规程的规定。杆坑回填时要夯实。3、施工中电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏差应为+100mm、-50mm。4、施工时要对所有材料及设备必须经过检查，安装前还需检查，不合格者不得使用。5、担在电杆上的安装位一般在线路编号的大号侧。承力杆单横担装在张力的反侧,直线杆、终端杆横担与线路方向垂直,30度及以下转角杆横担应与角平分线一致。6、上层横担准线与水泥杆顶的距离为200毫米。7、拉线安装应符合设计规程要求，普通拉线与电杆的夹角：一般应为45度，受地形限制时，不应小于30度。8、绝缘导线的展放应符合设计规程要求，放线时，为了防止磨伤导线，在电杆横担上安装滑轮，滑轮直径不应小于绝缘线外径的1.25倍。当导线拖拉至每根电杆处，即将导线提起放入滑轮中，也可将牵引绳挂在滑轮上，牵引此绳使导线进入滑轮内，继续拖拉导线前进，使导线沿着滑轮移动。9、展放导线时，还必须有可靠的联络信号，沿线还须有人看护导线不受损201*年11月23日参加数XXXXXX分公司伤。当导线在跨越道路和跨越其它线路处也应设专人看守。10、在展放导线的过程中，对已展放的导线应进行外观检查，导线不应发生磨伤、断股、扭曲、金钩、断头等现象。可根据导线的不同损伤情况进行修补处理。11、紧线符合设计规程要求，架空线路的紧线和测量导线的弧垂（驰度）应配合进行，观测弛度应使用弛度板(尺)或其他器具进行。12、10KV及以下架空电力线路的导线紧好后，弧垂的误差不应超过设计弧垂±5%。同档内各相导线弧垂宜一致，水平排列的导线弧垂相差不应大于50mm。13、绝缘配电线路跨越建筑物时，如需跨越，导线与建筑物的垂直距离在最大的计算弧垂情况下，符合设计规程要求。14、跨越重要的电力线、通讯线、铁路和公路等处所，跨越档内不准许有接头。15、承力接头的连接采用钳压法、液压法施工，在接头处安装辐射交联热收缩管护套或预扩张冷缩绝缘套管（统称绝缘护套）。导线接头应紧密、牢靠、16、柱上开关的安装应符合设计规程要求，安装牢固、排列整齐。分、合操作灵活、可靠。接触表面清洁无氧化膜,并应涂以薄层电力复合脂。瓷件、套管良好,不应有损伤和裂缝。交底人：接受人：时间：年月日扩展阅读：施工现场配电线路安全技术交底贵阳供电局201*年10kV及以下电网建设工程项目（开阳）施工第三十标包施工现场配电线路安全技术交底1．架空供电线路必须用绝缘导线，以绝缘子支承，用专用电杆(水泥杆、木杆)或沿墙架设。电杆的板线(拉线)必须装设拉力绝缘子，拉力绝缘子距离地面不得小于2.5m拉线的截面积不小于3×∮4镀锌铁线。严禁供电线路架设在树木、脚手架上。2．架设室外供电线路时，施工操作人员必须符合下列要求：(1)电杆使用小车搬运时，应捆绑卡牢；人工抬运时，动作要一致，电杆不应离地过高。(2)人工立杆，所用叉木应坚固完好；操作时，互相配合，用力均衡。机械立杆，两侧应设溜绳。立杆时坑内不得有人，基坑夯实后，方准拆去叉木或拖拉绳。(3)登杆前，杆根应夯实牢固。旧木杆杆根单侧腐朽深度超过杆根直径的1／8以上时，应经加固后方能登杆。(4)登杆操作脚扣应与杆径相适应。使用脚踏板，钩子应向上。安全带应拴于安全可靠处，扣环扣牢，不准拴于瓷瓶或横担上。工具、材料应用绳索传递，禁止上下抛扔。(5)杆上紧线应侧向操作，并将夹紧螺栓拧紧。紧有角度的导线，应在外侧作业。调整拉线时，杆上不得有人。\n(6)紧线用的铁丝或钢丝绳，应能承受全部拉力，与导线的连接，必须牢固。紧线时，导线下方不得有人。单方向紧线时，反方向应设置临时拉线。(7)电缆盘上的电缆端头，应绑扎牢固。放线架、千斤顶应设置平稳，线盘应缓慢转动，防止脱杠或倾倒。电缆敷设至拐弯处，应站在外侧操作。3．引入高层建筑内的供电线路，必须使用电缆穿钢管埋地敷设，引至各施工层的供电线路应用电缆沿管井、电缆井、电梯井架设，且每层不小于一个绝缘支承点。4．室外供电线路的架设高度不小于4m，电缆线路可放宽为3m，但应保证施工机械及运输车辆安全通过。过通车道路的架设高度不小于6m。5．室内供电线路的安装高度不得小于2．5m，并应保证人员正常活动不能触及供电线路。6．锤击桩机的电源必须采用YZA系列安全型橡套电缆，其专用保护接零(地)芯线必须为绿／黄双色线，电缆全长不得有驳口，外绝缘层无机械损伤。7．一切移动式用电设备的电源电缆全长不得有驳口，外绝缘层无机械损伤。8．凡有接驳口及外绝缘层有明显机械损伤的电缆，必须按架空规定敷设。审核人：交底人：接受交底人：本表由施工单位填写并保存（一式三份。接受交底人一份、交底人一份、安全员一份)。10kV配网工程施工现场安全技术交底、危险点控制措施记录表\n项目名称工作任务工作地点计划时间从年月日时分至月日时分项目类型1.新建□；2.扩建□；3.改建□；4.恢复□；5.拆除□。项目内容1.高压电器□；2.变压器、互感器□；3.保护装置□；4.配电盘成套柜及二次回路□；5.低压装置□；6.母线装置□；7.电缆□；8.10kV及以下架空线路□；9.接地装置□；10.电气设备交接试验□。贵阳供电局201*年10kV及以下电网建设工程项目（开阳）施工第三十标包地点环境1.住宅小区□；2.工业区□；3.马路边□；4.田野、荷塘□。保留的带电线路或带电设备：危险点分析安全措施1.触电□；2.高空堕落□；3.误操作□；4.灼烫伤□；5.机器伤害□；6.起重伤害□；7.物体打击□；8倒杆塔□；9.压力容器爆炸□；10.车辆伤害□。1、凭票工作；2、凭票操作；3、戴安全帽；4、穿工作服；5、系安全带；6、停电；7、验电；8、接地；9、挂牌装遮拦；10、现场交底。对施工人员的要求：1.持有江门供电局审核签发的《施工许可证》，并在有效期内；2.身体及精神状态良好，能够完成相关的工作任务。注意事项对施工机具的要求：外观完好、具有有效期内合格证、有试验标志。对现场施工环境保护的要求：施工现场不得损坏他人财物，文明施工，做到“工完、料尽、场地清”。其他应采取的安全措施及注意事项：施工人员必须严格遵守《电业安全工作规程》及按工作票要求进行施工。交底日期工作班组人员签名（共人）备注交底地点工作负责人贵阳供电局201*年10kV及以下电网建设工程项目（开阳）施工第三十标包安全及技术交底安全交底：一、施工单位安全管理基本要求（一）凡参加农网改造工程的施工单位、承包单位必须与建设单位签订施工安全承包协议书，必须建立安全管理机构及现场施工安全管理方框图，(包括安全第一责任人；各作业组安全责任人，及专（兼）职安全员)。（二）编制每一个工程的“安全技术措施方案”，并经建设单位确认。（三）施工单位应根据工程任务的特殊要求，有针对性的进行安全技术教育或培训，没有经过安全教育和培训，或安全规程考试不合格者不得上岗。（四）任何单位或个人都有权利拒绝执行违反安全规程的规定；发生争议时应由上一级安监部门裁决。二、施工人员的分类管理\n农网改造工程施工人员分为专业人员和临时工两大类。专业人员是指电力施工企业的在册人员、乡镇供电所（电管站）人员和农村电工；临时工是指根据工程需要临时雇用的技术工人或从事体力劳动的人员（如挖坑、放线的农民工）。（一）专业人员（个人或集体）1、均应持有合格的上岗证书或相应电压等级的电工证书；属于集体承包工程项目的，应按照《农网改造工程质量管理规定》的要求通过资格审查并在供电企业工程管理部门备案。2、工作前应掌握施工任务特点、工艺技术要求、工程质量标准、安全注意事项等。（二）临时工1、工作前必须接受安全教育和必要的工作培训（如：安全知识、安全技能、施工工艺、工程质量标准等）。2、每组临时工必须由有经验的专业人员带领。（至少应有一人）。三、施工现场安全措施（一）进入施工现场必须戴安全帽、穿工作服、穿绝缘鞋。（二）登杆作业，必须系好安全带。（三）不准无工作票进行停电工作和近电（以规程规定为准）工作。（四）在带电设备周围工作，必须设专人负责监护、监护人不得兼任其它工作。（五）不准在大雾、雷雨和5级以上大风时登杆。（六）在停电线路上工作，工作地点两侧必须装设地线才能工作。（七）装设接地线前，必须验电，确认无电后才能挂设临时地线。（八）不准使用未经检测或已过有效期的安全工器具。（九）不准采取突然剪断导线的方法撤线。（十）不准在高空作业中上下抛掷物品、工具。（十一）在带电设备周围严禁使用钢卷尺，皮卷尺和线尺（夹有金属丝者）进行测量工作。\n（十二）不准以约时方式进行停、送电工作。（十三）现场施工不准穿着拖鞋、高跟鞋、皮鞋、不准赤脚。（十四）酒后不准进入施工现场。（十五）电源开关应装设漏电保护器，不得一闸多用。（十六）不熟识机具性能和无证作业人员不得开机具。（十七）棚架不稳固，不得使用。（十八）在居民区及交通道路附近挖的基坑，应设坑盖或可靠围栏。并悬挂相应的标示牌，夜间挂红灯。如已挖的废坑和撤杆后的坑必须立即填埋平整好。（十九）在立、撤杆要设专人统一指挥，开工前讲明施工方法及信号，工作人员要明确分工、密切配合、服从指挥。在居民区和交通道路上立、撤杆时，应设专人看守。（二十）在上旧杆作业前，应先检查杆根是否牢固，必要时应加设临时拉绳。（二十一）特殊工种施工人员必须持证上岗。（二十二）在光线不足的工作场所和夜间工作时均应有足够的照明，主要通道上应装设路灯。（二十三）电动机械及照明设备拆除后，不得留有可能带电的部分。（二十四）施工人员发现不安全因素应及时报告工作负责人。（二十五）在运行线路的杆塔旁挖坑时，应采取防倒杆措施。（二十六）杆上作业应避免上下交叉作业，当无法避免时应相互照应，密切配合。（二十七）施工现场的安全措施必须做到做好，确保在整个农网改造工程中的人身安全，按时、按质、按量完成工程任务。（二十八）每个工程项目应根据本项目的施工特点制定相应的危险点控制措施并加以落实。（二十九）由项目监理部牵头会同业主单位、施工单位每月不定期对施工现场进行安全文明施工检查技术交底：\n一、施工单位收到项目施工设计图之后，尽快熟悉有关设计图纸。进行全线复测。二、按照设计要求技术标准和工程材料设备清册对工程材料设备进行清点检验。线材不应有严重腐蚀、松股、破损；金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀；金具表面光洁、转动灵活，镀锌良好；绝缘子瓷釉光滑无裂纹、斑点、烧坏，瓷件与铁件结合紧密，铁件镀锌良好；预应力电杆表面光洁平整、壁厚均匀、无纵横向裂缝、超杆弯曲；混凝土预制构件表面不应有蜂窝、露筋、纵向裂缝。材料要有质量检验报告，材料设备要有厂家产品合格证。否则不得使用。三、施工单位必须严格按照已批准的工程设计图纸和施工技术标准施工。严禁无图施工。不得擅自修改工程设计，不得偷工减料。在施工过程中发现设计文件和图纸有差错，应当及时提出意见和建议。四、为避免出现大面积返工的现象，所有重复性的分部工程的第一个作品如捣第一基础、立第一基塔、立第一基杆、张第一段线、做第一个地网须由项目监理部旁站监理，完成后由业主验收小组、项目监理部、施工单位三方确认通过后按此样品大批施工。五、必须建立施工质量的检验制度，严格工序管理，作好隐蔽工程的质量检查和记录。隐蔽前，施工单位应当通知监理单位检验后，才能隐蔽。前一个分部工程通过中间验收后，才能进行后一个分部工程的施工。六、基础材料的砂、石子、水泥、钢材，必须先检后用，配合比应提前做好试配报告，杆塔基础的试块的数量按有关规范要求进行留置。工程质量主要技术规定如下：A、基础施工（一）电杆基坑、拉线坑及基础埋设1、基坑施工前的定位应符合下列规定：（1）直线杆顺线路方向位移、10kV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不应超过50mm。\n（2）角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。（3）双杆基坑根开的中心偏差不应超过±30mm。2、电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏差应为+100mm、-50mm。同基基础坑在允许偏差范围内应按最深一坑找平。3、电杆基坑底采用底盘时，底盘的圆槽面应与电杆中心线垂直，找正后应填土夯实至底盘表面。底面安装允许偏差，应使电杆组立后满足电杆允许偏差规定。4、电杆基坑采用卡盘时，应符合下列规定：（1）安装前应将其下部土壤分层回填夯实。（2）安装位置、方向、深度应符合设计要求，深度允许偏差为+50mm、-50mm，当设计无要求时，上平面距地面不应小于500mm。（3）与电杆连接应紧密。5、拉线基础坑不得出现负误差，即不得小于设计埋深。6、基坑回填每500mm夯实一次，防沉层超出地面300mm。（二）拉线安装1、拉线安装后对地平面与夹角与设计值的允许偏差不应大于1°，特殊地段应符合设计要求。2、承力拉线应与线路方向的中心线分正；分角拉线应与分角线方向对正；防风拉线应与线路方向垂直。3、跨越道路的拉线，应满足设计要求，且对通车路面边缘的垂直距离不应小于5m。4、当采用UT型线夹及楔形线夹固定安装时，应符合下列规定：（1）安装前丝扣上应涂润滑剂；（2）线夹舌板与拉接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损坏线股；（3）拉线弯曲部分不应有明显松股，拉线断头处与拉线应固定可靠，线夹出露出的尾线长度位300500mm，尾线回头后与本线应扎牢；\n（4）当同一组拉线使用双线夹并采用连板时，其尾线端的方向应统一；（5）UT型线夹或花篮栓的螺杆应露扣，并应不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧，花篮螺栓应封固；（6）当一基电杆上装设多条拉线时，各拉线的受力应一致。（三）拉线盘安装1、拉线盘的埋设方向应符合设计规定。其安装位置的允许偏差应满足下列规定：（1）拉线方向，其左、右偏差值不超过拉线盘中心至相对应电杆中心水平距离的1%。（2）沿拉线安装方向，其前、后允许拉移值；当拉线安装后其对地夹角值与设计值之比不超过1度。个别特殊地形的需超过1度时应由设计提出具体规定。2、拉线盘及埋深要由设计人员计算后列出规格，拉线盘的埋设深度和方向应符合设计要求，拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500700mm。3、拉线安装后对地平面夹角与设计值的偏差不应大于3°。UT型线夹及楔型线夹固定安装时，线夹舌板与拉线接触应紧密，弯曲部分不应有明显松股，线夹凸肚在线尾侧，尾线长度为300~500mm。UT型线夹螺杆可供调节部分不小于1/2螺杆丝扣长度。4、拉线坑应有斜坡，回填土时应将土块打碎后夯实，拉线坑宜设防沉层。5、水泥杆拉线在离地面3米处用拉力绝缘子过渡。（四）地网敷设1、圆钢的搭接长度应为其直径的6倍，双面施焊，引出地面的接线端应超出地面1.5米。2、采用水平敷设的接地棒、应符合下列规定：（1）接地体应平直，无明显弯曲。（2）地沟底面应平整，不应有石块或其他影响接地体与土壤紧密接触的杂物。（3）倾斜地形沿等高线敷设。\n3、保护接地线与受电设备的连接应采用螺栓连接，与接地体端的连接，可采用焊接或螺栓连接。采用螺栓连接的，应加装防松垫片。4、接地沟的回填宜选取无石块及其他杂物的泥土，并应夯实。在回填后的沟面应设有防沉面，其高度宜为100300mm。B、杆塔组立（一）、电杆钢圈焊接应由合格焊工操作，并打上焊工代号钢印。焊完后弯曲度不超全长的2/1000，检查无问题除净铁锈、焊渣，然后进行防腐处理。（二）、电杆立好后应正直。直线杆由于倾斜引起的杆梢位移不应大于杆梢半径。转角杆应向外角预偏，紧线后不向内角倾斜，向外角倾斜杆梢位移不应大于杆梢直径。（三）、双杆立好后位置偏差应符合下列规定：1、直线杆结构中心与中心桩之间的横向位移不应大于50mm；转角杆结构中心与中心桩之间的横、顺向位移不应大于50mm。2、迈步不应大于30mm，根开不应超过±30mm。（四）、铁塔组立好后各节点间主材弯曲不能超过1750，转角、终端塔向受力反方向侧倾斜大于0，并符合设计要求。（五）、横担安装应平正。端部上下歪斜、左右扭斜均不应大于20mm。C放线、紧线（一）绝缘子（针式瓷瓶、悬式瓷瓶、双铁头瓷拉捧）安装、挂放线滑车1、绝缘子安装前应进行抽查试验，针式瓷瓶做工频耐压试验，悬式瓷瓶、双铁头瓷拉捧应做耐压试验和拉力试验，并应逐个将表面擦干净进行外观检查。安装时应检查碗头、球头与弹簧销子之间的间隙。在安装好弹簧销子的情况下，球头不得自碗头处脱出。验收前应清除瓷（玻璃）表面的泥垢。2、绝缘子串上的螺栓、穿钉及弹簧销子除有固定的穿向外，其余穿向应统\n一。悬式绝缘子耐张串的弹簧销子、螺栓及穿钉应由上向下穿，而直线悬垂串则应向受电侧穿入，两边线应由内向外，中线应由左向右穿入。3、进行放线前应挂好放线滑车，方法如下：直线塔和直线兼转角塔，放线滑车直接悬挂在悬挂垂绝缘子串下方；耐张塔和转角塔、终端塔、均用钢丝绳套不宜过长，以放线过程中放线滑车导线不碰横担为准。（二）放线1、放线前应详细了解放线的环境，处理好可能妨碍施工的妨碍物。2、导线展放过程中，应有专人观察检查。若发生磨伤、断股、扭曲、金钩、断头等现象，应按规定进行处理。2、导线在同一处损伤，同时符合下列情况时，应将损伤处棱角与毛刺用0号砂纸磨光，可不作补修。（1）单股损伤深度不小于直径的1/2。（2）钢芯铝线、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%，且强度损失小于4%。（3）单金属绞线损伤截面积小于4%。3、布线时的导线长度应留有裕度，一般平地及丘陵地取2%；山区取3%；高山和深谷取5%。4、根据耐张段的长度合理布置不同线长的线盘，应尽量避免切断导线造成浪费。5、长度相等的导线避雷线尽量在同一区段，以便于导线避雷线的连接和减少连接导线避雷的设备。6、放线场地尽量布置在地势较高处，以减少放线牵引力。7、用固定机械放线，线盘布置在一端，以便向另一端牵引展。8、在同档距内严禁使用不同型号规格的导线，且一根导线不应超过一个接头，接头与固定点距离大于0.5m（或在防震装置以外）。\n（三）紧线1、紧线方式是一端杆塔上挂线，在另一端杆塔上紧线。2、在A型杆塔侧将耐张绝缘子串组装好并与导线连接，然后挂在A杆塔横担上，如采用螺栓型耐张线夹应留一定长度的尾线以作跳线之用。3、在另一端B杆塔侧，先引用人力将导线收紧一些，待导线最低点离地23m时，用紧线器将导线与紧线牵引绳连接牢固，紧线牵引绳通过滑车组与牵引设备连接。4、一切就绪后，开动牵引设备收紧导线，待导线接近观测弧垂时，减慢牵引速度，一边观测弧垂一边牵引。5、如果只用一个观测档观测弧垂时，为了使前后各档弧垂符合设计要求值，紧线时可使观测弧垂略小于观测值，然后再放松导线使弧垂略大于观测值。这样如此反复2次后，再收紧导线，使弧垂值稳定在观测值上。6、如果用两档及以上观测弧垂时，首先使远离紧线铁杆塔的一个观测档弧垂达到观测值，然后放松、收紧导线，依次使其它观测档的弧垂达到观测值，如此反复收紧、放松、观测，最后收紧导线使弧垂稳定在观测值上。7、待各档弧垂稳定后，停止牵引1min后导线弧垂无变化，可在导线上划印，到此紧线工作结束。8、导线与耐张绝缘子串连接后进行挂线，将绞磨的牵引钢丝绳与连接耐张绝缘子串的过渡延长环连接，开动绞磨缓慢将耐绝缘子串挂到终端杆塔的横担上，完成挂线操作。9、导线紧好后弧垂误差不应超过设计值的±5%，同档内各相导线弧垂一致，水平排列时相差不应大于50mm。导线引流线、引下线与邻相间净空距离不应小于300mm；导线拉线、电杆之间的净空距离不应小于200mm。10、导线T接必须采用专用线夹，接线管，使用数量必须符合规定。D、配电变压器台区安装\n（一）导线的安装导线的安装导线的安装导线的安装1、相序排列为：对于三角形和水平排列，面向负荷侧，从左到右为ABC排列；对于垂直排列，从上到下为BAC排列。2、耐张夹必须反装，不应顺装，线夹部位的导线应包铝带，且比线夹突出2cm。3、变压器的高压引线、低压引线母线，宜采用多股绝缘线，其截面应按变压器额定电流选择，但低压引线不应小于35平方毫米（铝线），高压引线不应小于25平方毫米（铝线）。铜与铝导体连接，应采用铜铝接头。高压引线与架空线的铜铝连接，宜采用铜铝线夹。（二）变压器及附属设备安装1、高压地拉线，电杆端要安装抱箍，正确安装UT线夹，受力导线应在内侧，导线与UT线夹紧密接触，不能有空位。2、高压地拉线回尾应有5070cm，用#14镀锌铁线绑扎两处，每处绑扎长度应10cm以上。UT线夹两侧螺栓应使用两个螺母拧紧。3、金属构架应接地。4、跌落式、避雷器必须用线耳或线夹可靠连接。5、变压器中性点必须直接接地，零线不得断接（不能经开关和保险丝）6、变压器引线和接地连线应使用线耳或线夹。7、支承变压器的槽钢必须接地。8、必须按容量选择高、低压大熔丝。（不得采用铝线作熔丝）9、低压地拉线、电杆端要安装抱箍。10、线耳、线夹的裸露部分应包绝缘胶布。11、台变应标示线路名称、台变名称、台变编号以及相色。12、低压拉线回尾线应有3050cm，用#14镀锌线绑扎两处，每处绑扎长应在10cm以上。E、附件安装（一）附件安装（防震锤、跳线、悬垂线夹、地线连接）\n1、安装防震锤的固定处应缠绕铝包带、以免损坏导线，固定方向应在导线的同直面内，防震锤与导线连接部分的缺口方向，两边线向内，中线向右，固定螺丝应旋紧，以防防震锤因振动面滑跑。架空电力绕路的导线或避雷线安装的防震锤，应与地平面垂直，其安装距离的误差不应大于±30mm。2、螺栓式耐张线夹一般用铝并钩线夹将尾线起来，而架空地槽中的污垢，并涂一层电力复合脂，接触处要求平整，线夹上的螺栓必须用弹簧垫圈固紧，并在接触的边缘涂上红丹粉油，以防潮气浸入。连接中必须满足每相三只沟线夹。3、在安装悬垂线夹时，应注意符合以下要求：（1）在安装悬垂线夹之前，如有横担扭转等缺陷，应进行调整后方可安装。（2）没有逐基划印大耐张段，其两端铁塔未完成挂线之前，不得进行线夹的安装，但对逐基划印的铁塔及耐张段，当耐张塔未挂线时，与耐张塔相邻的悬垂线夹不留挂线，其它直线塔的线夹可安装。（3）连接上山或下山的直线铁塔，其悬垂线夹中心的安装位置，应按设计要求，既线夹的中心位置不是划印点，而是自划印点向垂或向后位移一段距离才是线夹中心位置，具体位移，按设计要求。（4）悬垂线夹安装完毕后，悬垂绝缘子串应垂直地面，在顺线路方向的偏角不得大于5度，最大偏移不应超过200mm。4、接地装置的连接应可靠，连接前清除连接部位的铁锈及附着物，接地引下线与接地体连接，应便于解开测量接地电阻。5、金具的镀锌层有局部碰损、剥落或缺锌，应除锈后补刷防锈漆。6、为了防止导线或避雷线因风振而受伤，弧垂合格后应及时安装附件，附件安装时间不超过5天。大跨越永久性防振锤难于产即安装时，应会同设计单位采用临时防振措施。7、悬垂线夹安装后，绝缘子串应垂直地平面。个别情况其顺线路方向与垂直位置的位移不应超过5度，且最大偏移值不应超过200mm。\n8、连续上下山坡处杆塔上的悬垂线夹的安装位置应符合设计规定。F、电表引落线及电表箱接地施工要求电表引落线要用硬管穿套并固定，单相引落线仍按单管接入，三相四线应由一线一管突破引入，（暂不采用阻燃管）电表箱底对地统一为1.8m，塑料表箱不用接地，铁壳表箱必须接地。G、低压线路施工要求低压线路施工要求低压线路施工要求低压线路施工要求（一）低压线路对地（主公路或汽车频繁等路段）最大弧垂年最高气温（400C计）＞7米，跨越能通车的街巷＞5米。并保证导线对地、对路、对建筑物距离必须符合规定。（二）架空绝缘导线水泥杆的档柜一般为2530m，不准超过40米，线径较大的时可适当缩小档柜2025m。（三）接户线的相线、中性线或保护线应从同一电杆引下，档距不应大于25米，超过时应加接户杆。（四）接户线应采用绝缘线，导线截面不应小于6mm2，进户后应加装控制刀闸、熔丝和漏电保护器。进户线必须与通信线、广播线分开进户。进户线穿墙时应装硬质绝缘管，并在户外做滴水弯。H、安全距离的施工要求（一）规范引落表线，表线超出建筑物1米以上要加支持物。（二）在施工中发现导线对阳台、窗口的安全距离不满足，根据现场具体情况应采取各种可行措施，消除隐患（详细要求见GB5025896《电气装置安装工程1kV及以下配线工程施工及验收规范》。I、金具、街码的施工要求（一）街码档柜一般不超过6m。（二）三相线截面70mm2以及导线的跨越，转角要用加强型街码，终端、断连处要用可调式特殊装置。\n（三）、在墙上转角，终端街码使用铁线缠打拉线截面≥12#，最好采用热镀扁钢固定。（四）、强度不够，紧线后变形，固定螺丝过细，变形大的，要进行更换。（五）部分铁街码由于安装时固定螺丝突出较长，触碰带电的拉线及导线（一般这是材料加工问题所致），请注意自查，不合格的，严禁安装使用。（六）支持物街码安装要牢固、可靠，金具要按图纸加工后全部热镀锌。（七）金具要按图线加工，加工后全部热镀锌。J、对导线连接的施工要求（一）三相四线原则是一线一管，严禁使用四线一管制。（二）压接要按规定要求压接，要使用配套的压模，由监理公司抽检合格后才能压接。（三）工程使用的线耳，建议由设计会同运行部门选定型号，采用合格的产品。K、照明配电箱（板）施工要求（一）照明配电箱（板）内的交流、直流或不同电压等级的电源，应具有明显的标志。（二）照明配电箱（板）不应采用可燃材料制作；在干燥无尘的场所，采用的木制配电箱（板）应经阻燃处理。（三）导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。（四）照明配电箱（板）应安装牢固，其垂直偏差不应大于3mm；暗装时，照明配电箱（板）四周应无空隙；其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。（五）照明配电箱底面距地面高度宜为1.5m，照明配电板底边距地面高度不宜小于1.8m。\n（六）照明配电箱（板）内，应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号。（七）照明配电箱（板）内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。（八）照明配电箱（板）上应标明用电回路名称。L、农网改造400V电源接地处理施工要求（一）接地装置的接地电阻要求小于10欧姆。接地网的引上线不得小于φ16圆钢，并规定用塑管保护。（二）设备外露可导电部分（如铁壳电表箱表），要求单独打地网进行接地和接零线，且要求两点接地。M、城网低压台区改造中电缆接地线的施工要求（一）电力电缆接地线应采用铜绞线或镀锡铜编织线，其截面面积不应小于25mm2。（二）三芯电力电缆接头两侧的金属屏蔽层（或金属套）、铠装层应分别连接良好，不得中断。（三）三芯电力电缆终端处的金属防护层必须接地良好，电缆钢铠应锡焊接地线。（四）铜绞线或镀锡铜编织线的接地端应压线接线耳后接地。N、电缆线路标志桩施工注意事项（一）敷设注意事项１、设在效区及空旷地带的电缆线路，其直埋电缆相距一般不超过50m处，电缆接头处应设置明显的标桩（可采用标明“左（右）Xm地下电力电缆”的方法）。２、标桩采用方柱水泥混凝土材料（标高400mm，截面100mm×100mm的正方形，埋深250mm，可根据地质情况敷加标桩的地下埋深部分），地上应保持150mm。３、标桩采用两个面刻字（字深1mm）。O、其他注意事项\n（一）在新架设低压线中，导线外表与金属支持物（街码）及螺丝发生摩擦，挫伤外绝缘层。损伤部份必须用绝缘胶带包扎好，避免在潮湿、雾雨天气中，造成接地短路。在改造过程中，拆开的旧导线要处理收紧支持好，以免影响运行安全。（二）在施工安装过程中，应对三相导线的负荷进行均匀分配，不要集中在一相、二相导线上。（三）每条高低压线路及台区竣工完成后必须根据施工现场实际线路走向，标画出线路各种线径长度，画出竣工平面图，以及完整的竣工图。竣工图应采用按比例画的平面图，以便为以后建立良好的运行资料。（四）电缆敷设开挖时要了解地下管、线的埋设情况，在地面上设置明显标志。高低压电缆地面盖板均要有电缆走向标志。（五）较多表箱的引线防水效果不好，需要加滴水弯管作防渗水处理。（六）跨越线路及公路的导线不得有接头。（七）、在新装的真空开关，SF6开关安装前应做耐压试验，整定值试验刀闸，跌落式熔断器安装前应做耐压试验，施工完毕后，必须试分、合三次以上，分合正常后退出施工现场。新10kV线路在投运前必须使用合格的2500V摇表摇测绝缘电阻，正常后方能投运。（八）、在施工过程中要认真做好现场施工记录，保存好有关设备的资料。七、10kV及以下线路建设与改造工程施工质量验收标准执行《电气装置安装工程35kV及以下架空电力线路施工及验收规范》（GB5017392）、《架空绝缘配电线路施工及验收规范》（DL/T60296）、《电气装置安装工程电缆施工及验收规范》(GB5016892)、《电气装置安装工程高压电器施工及验收规范》（GBJ147－90）、《电气装置安装工程接地装置施工及验收规范》（GB50169－92）以及《电气装置安装工程1kV及以下配线工程施工及验收规范》（GB50258－96）。施工单位要坚持实行并完善“三级质量检验”制度。\n八、检查发现质量技术问题或验收不合格的工程部位的处理。在施工期间检查发现存在质量技术问题或验收时发现不合格的工程部位，一方面要追溯原因，查明责任；另一方面要及时纠正、限期整改。贵州新南方电气工程有限公司201*年10月友情提示：本文中关于《施工技术交底记录10kv配电线路工程施工》给出的范例仅供您参考拓展思维使用，施工技术交底记录10kv配电线路工程施工：该篇文章建议您自主创作。
