悬臂法施工技术交底书 11页

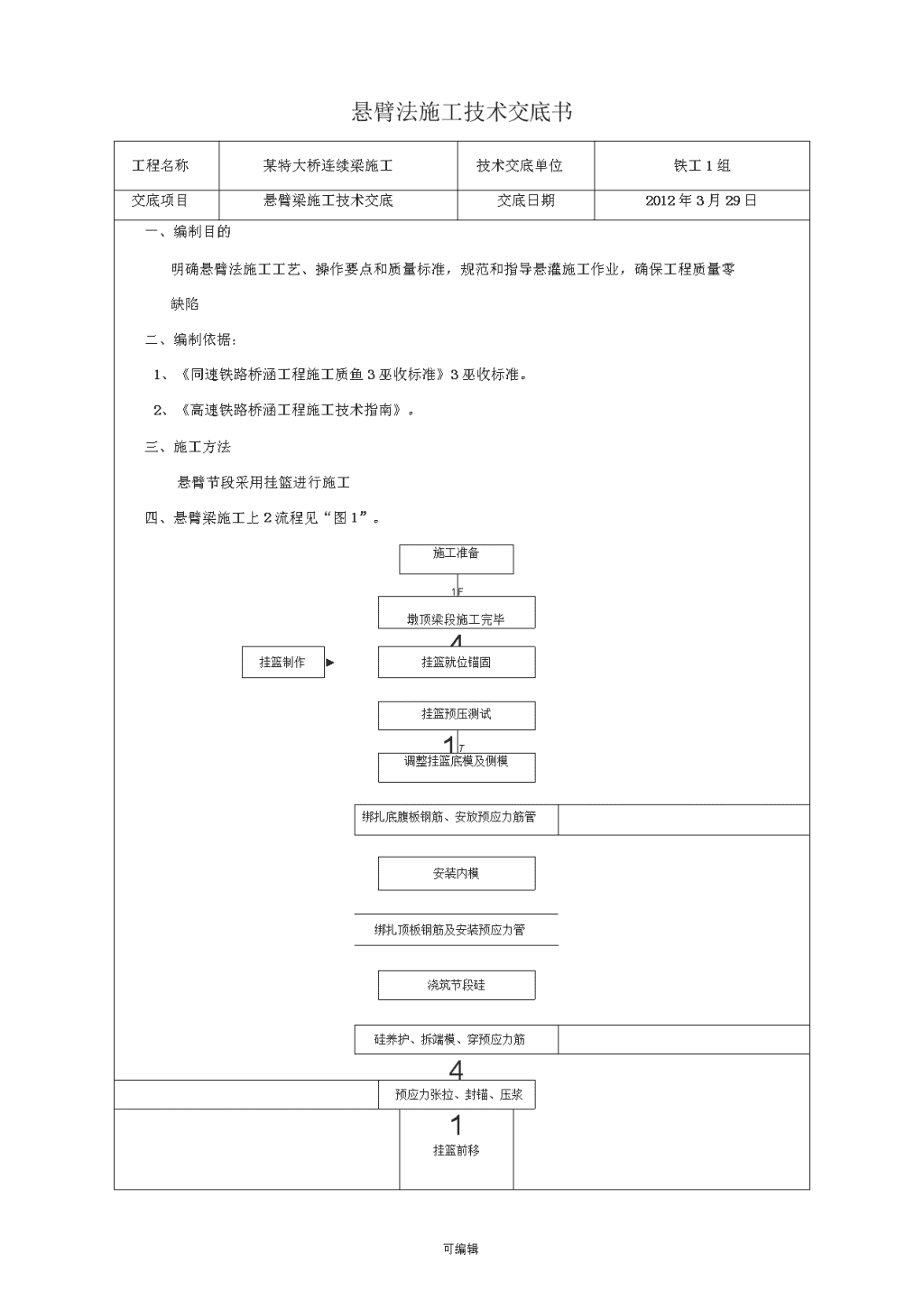

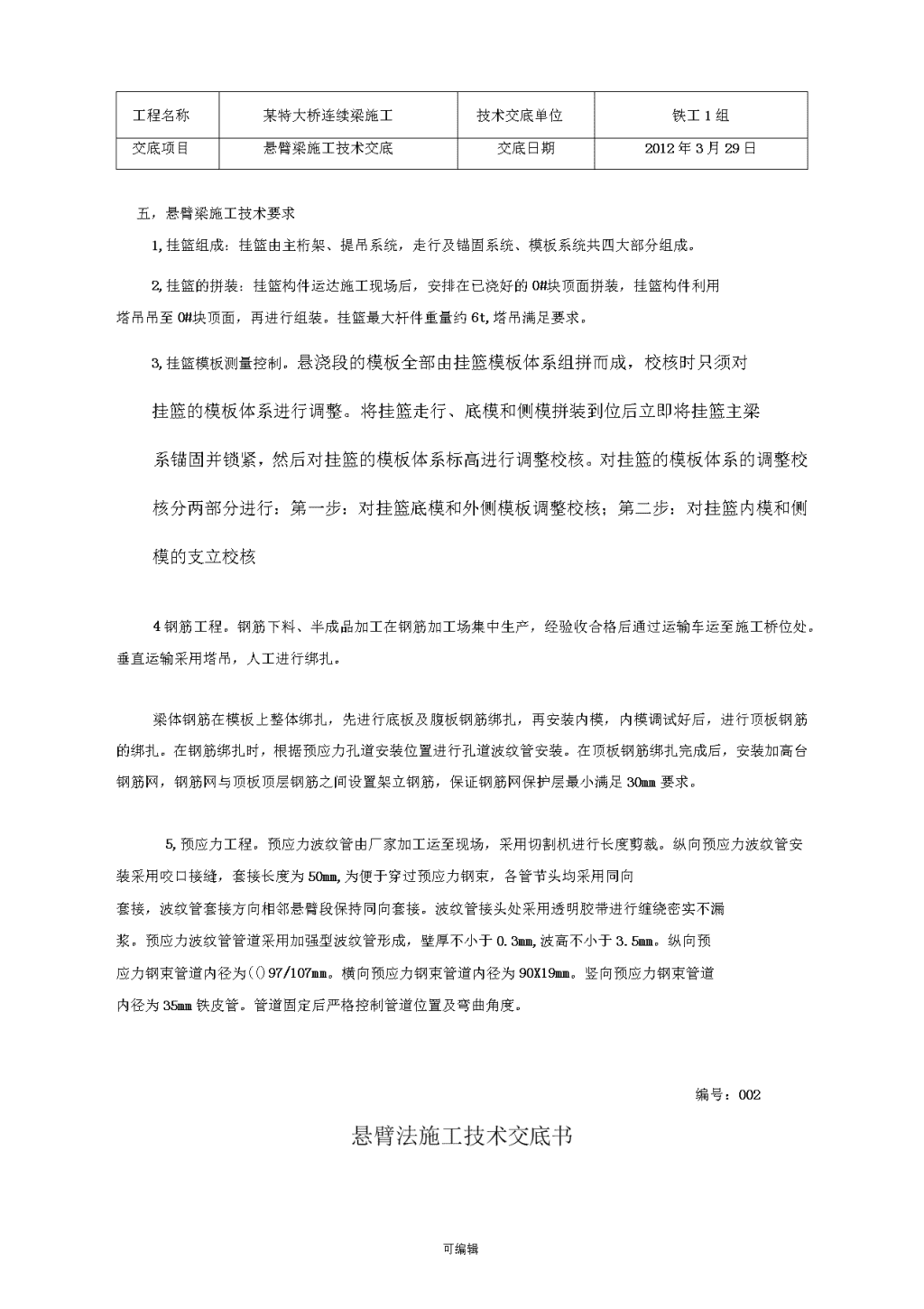

悬臂法施工技术交底书工程名称某特大桥连续梁施工技术交底单位铁工1组交底项目悬臂梁施工技术交底交底日期2012年3月29日一、编制目的明确悬臂法施工工艺、操作要点和质量标准，规范和指导悬灌施工作业，确保工程质量零缺陷二、编制依据：1、《同速铁路桥涵工程施工质鱼3巫收标准》3巫收标准。2、《高速铁路桥涵工程施工技术指南》。三、施工方法悬臂节段采用挂篮进行施工四、悬臂梁施工上2流程见“图1”。施工准备1F墩顶梁段施工完毕4挂篮制作►挂篮就位锚固挂篮预压测试1T调整挂篮底模及侧模绑扎底腹板钢筋、安放预应力筋管安装内模绑扎顶板钢筋及安装预应力管浇筑节段硅硅养护、拆端模、穿预应力筋4预应力张拉、封锚、压浆1挂篮前移可编辑\n悬臂法施工技术交底书可编辑\n工程名称某特大桥连续梁施工技术交底单位铁工1组交底项目悬臂梁施工技术交底交底日期2012年3月29日五，悬臂梁施工技术要求1,挂篮组成：挂篮由主桁架、提吊系统，走行及锚固系统、模板系统共四大部分组成。2,挂篮的拼装：挂篮构件运达施工现场后，安排在已浇好的0#块顶面拼装，挂篮构件利用塔吊吊至0#块顶面，再进行组装。挂篮最大杆件重量约6t,塔吊满足要求。3,挂篮模板测量控制。悬浇段的模板全部由挂篮模板体系组拼而成，校核时只须对挂篮的模板体系进行调整。将挂篮走行、底模和侧模拼装到位后立即将挂篮主梁系锚固并锁紧，然后对挂篮的模板体系标高进行调整校核。对挂篮的模板体系的调整校核分两部分进行：第一步：对挂篮底模和外侧模板调整校核；第二步：对挂篮内模和侧模的支立校核4钢筋工程。钢筋下料、半成品加工在钢筋加工场集中生产，经验收合格后通过运输车运至施工桥位处。垂直运输采用塔吊，人工进行绑扎。梁体钢筋在模板上整体绑扎，先进行底板及腹板钢筋绑扎，再安装内模，内模调试好后，进行顶板钢筋的绑扎。在钢筋绑扎时，根据预应力孔道安装位置进行孔道波纹管安装。在顶板钢筋绑扎完成后，安装加高台钢筋网，钢筋网与顶板顶层钢筋之间设置架立钢筋，保证钢筋网保护层最小满足30mm要求。5,预应力工程。预应力波纹管由厂家加工运至现场，采用切割机进行长度剪裁。纵向预应力波纹管安装采用咬口接缝，套接长度为50mm,为便于穿过预应力钢束，各管节头均采用同向套接，波纹管套接方向相邻悬臂段保持同向套接。波纹管接头处采用透明胶带进行缠绕密实不漏浆。预应力波纹管管道采用加强型波纹管形成，壁厚不小于0.3mm,波高不小于3.5mm。纵向预应力钢束管道内径为(()97/107mm。横向预应力钢束管道内径为90X19mm。竖向预应力钢束管道内径为35mm铁皮管。管道固定后严格控制管道位置及弯曲角度。编号：002悬臂法施工技术交底书可编辑\n工程名称某特大桥连续梁施工技术交底单位铁工1组交底项目悬臂梁施工技术交底交底日期2012年3月29日6,混凝土的浇筑及养护。混凝土采用自动计量集中拌和站拌和，混凝土输送车运输，泵送入模。混凝土坍落度要严格按照试验的数据控制，混凝土自由倾落高度超过2m时，必须用滑槽或串筒灌注，防止混凝土离析。浇注前对支架、模板、钢筋和预埋件进行检查，并将模板内的杂物、积水和钢筋上的污垢清理干净；模板的缝隙填塞严密，内面涂刷脱模剂。浇筑时检查混凝土的均匀性和坍落度。混凝土分层浇筑厚度不超过30cm,并用插入式振动器振捣密实。混凝土的捣固：混凝土的捣固是保证质量的关键工序，必须严密组织，规范操作。一是必须固定人员，责任到人，分片承包。二是捣固要适当，既要防止振捣不足，也要防止振捣过度，以混凝土不再下沉、表面开始泛浆、不出现气泡为度。浇筑混凝土时，应经常检查模板、钢筋、沉降观测点及预埋部件的位置和保护层的尺寸，确保其位置正确不发生变形混凝土浇筑必须坚持动态质量控制和“三方值班制”（工程项目领导、技术和试验人员），人、机、料、工每一个环节应具备条件，不得盲目施工。混凝土的养生：混凝土浇注完毕后，顶面采用土工布覆盖浇水养护，内顶板和侧墙用喷水养护，底板采用洒水养护，养护时间必须达14天以上。7,混凝土的拆模、养护和凿毛拆模时混凝土强度达到设计强度85%以上；采用吊车、塔吊配合人工拆除端模，拆模时，要保证梁体混凝土的棱角完整，拆模完毕后及时进行覆盖洒水养护。梁体混凝土芯部与表层、箱内与箱表层与环境温差均不宜大于15C,若大于15c应采取必要的保温措施。梁段端部侧模拆除后，人工凿毛混凝土表面，保证外露部分为新鲜的粗骨料，以利于和下一节段混凝土更好的粘接。8,预应力筋的下料、穿束、张拉及孔道压浆纵向钢绞线下料长度等于设计长度+2倍的工作长度，横向钢较线下料长度等于设计长度+2倍工作长度。钢绞线下料开盘前，将钢绞线捆放置于用钢管搭设的框架内，以防在抽拉钢绞线时整捆散落，开盘下料时，将抽出钢绞线摊置在平坦地面上，整理顺直后，按下料长度使用无齿锯切割。下料时，切割口两侧各5cm处先用铁丝绑扎，然后切割。穿束前，先用空压机将孔内灰尘、杂物吹净。竖向筋及横向筋均在碎灌注前埋设，穿束只有纵向筋，钢绞线穿束采用人机结合穿束的方法。锚具进场后，分批对其外观尺寸、硬度、静载锚固性能等按规范要求进行抽检，抽检合格后方可使用。张拉机具正式使用前，委托有一级资质的计量单位对千斤顶、油压表、油泵进行配套校验，并计算出张拉力和油表读数的一元线性回归方程式，以备正式张拉时使用，千斤顶使用超过1个月或在使用过程中出现不正常现象检修以后要重新检验。高压油表校正周期不得超过一周。003\n悬臂法施工技术交底书可编辑003\n工程名称某特大桥连续梁施工技术交底单位铁工1组交底项目悬臂梁施工技术交底交底日期2012年3月29日预施应力分阶段一次张拉完成，采用两端同步张拉（除一端张拉的钢索），左右对称进行，最大不平衡束不应超过1束，张拉顺序按先腹板束，后顶板、底板束，从外到内左右对称进行。同一节段预应力筋张拉按纵-横-竖的顺序进行，并及时压浆。张拉时确保“三同心两同步”，“三同心”即锚垫板与管道同心，锚具和锚垫板同心，千斤顶和锚具同心。“两同步”即现浇箱梁两侧两端均匀对称同时张拉。在张拉完后卸下千斤顶，在钢绞线上离锚圈等距作标记，24h后检查钢束回缩量，合格后再封锚压浆。预施应力采用双控措施，预施应力值以油压表读数为主，以预应力筋伸长值作为校核用。张拉过程中保持两端的伸长量基本一致。张拉后将预应力钢绞线多余部分用砂轮机割除，在割除多余部分预应力筋时用湿纱布将锚垫板根部的预应力筋包裹并在切割过程中不断的浇水降温防止因夹片受热发生滑丝现象。预应力筋张拉采用张拉力与伸长量双控，以张拉力为主，实际伸长量与计算伸长量差值控在±6%以内，张拉应在该段梁体混凝土强度及弹性模量满足规范要求，且必须保证张拉时梁体混凝土龄期大于5天，张拉步骤严格按照设计或规范要求进行。对伸长量不足的查明原因，采取补张拉措施，并观察有无滑丝、断丝现象，作好张拉记录。预应力管道压浆采用不低于设计等级的水泥浆，并按规定比例加入符合要求的膨胀剂。施工中采用真空辅助压浆工艺，使得管道水泥浆更密实。竖向预应力钢筋压浆时，由下端向上端压浆，纵、横向预应力管道由一端向另一端压浆。水泥浆搅拌结束至压入管道时间间隔不应超过40min。压浆注意事项：压浆前先用清水清洗预应力管道，然后用高压风将管内积水吹净。严格按规范要求配浆及压浆，压浆时注意观察有无串孔、漏浆，做好压浆记录。若串孔，立即检查原因，及时处理。压浆顺序先下后上，同一管道压浆应连续进行，一次完成。封锚：按照设计要求,采用无收缩混凝土封锚。可编辑\n悬臂法施工技术交底书工程名称某特大桥连续梁施工技术交底单位铁工1组交底项目悬臂梁施工技术交底交底日期2012年3月29日可编辑\n12）质量验收标准梁段模板尺寸允许偏差和检验方法：单位（mm）序号项目允许偏差（mm）检验方法1梁段长±10尺量2梁高+10,03顶板厚+10,0尽量检查/、少于5处4底板厚+10,05腹板厚+10,06横隔板厚+10,07腹板间距±108腹板中心偏离设计位置109梁体宽+10,010模板表囿平整度31m靠尺测量不少于5处11模板接缝错台2尺量12孔道位置1尺量13梁段纵向旁弯10拉线测量不少于5处14梁段高度变化段位置±10测量检查15底模拱度偏差3测量检查16底模同一端两角图差217桥面预留钢筋位置10尺量钢筋加工允许偏差符合下表要序号检验项目允许偏差（mm）检测方法1受力钢筋全长±10尺量2弯起钢筋弯折位置203箍筋内净尺寸±3可编辑\n悬臂法施工技术交底书工程名称某特大桥连续梁施工技术交底单位铁工1组交底项目悬臂梁施工技术交底交底日期2012年3月29日六、安全要求1、场地必须平整，为混凝土运输车辆提供良好的施工平台。2、施工机械经常维修保养、禁止带病作业。3、振捣人员必须穿胶鞋、带绝缘手套。4、现场机具“一机一闸”，并安装漏电保护器，防止漏电伤人。5、现场电工跟班作业，非电，严禁私自接电。6、挖掘机作业时必须有专人现场指挥。7、现场操作人员增强安全意识，做到“二不伤害”。8、夜间施工时，要加强照明。9、悬灌作业全部在高空进行，挂篮工作平台焊接要稳固四周必须挂设不低于1.5m的安全网。挂篮前移前应检查滑道锚固效果，并用钢丝绳作预防性的捆绑后方可进行。高空作业人员必须配戴安全帽、安全带等防护用品，否则不允许上桥。10、挂篮、墩旁托架、落地支架等主要结构必须经加载试验测试合格后方可使用，测试荷载为设计荷载的1.2倍以上。其加工制作所用材料及工艺必须严格把关，并设专人负责定期检查维护。挂篮前移应有防倾覆措施。七、环保要求1、施工便道经常洒水降尘，严禁尘土飞扬。2、施工剩下的混凝土弃于指定地点或用于修路，严禁乱弃。3、由于施工现场离居住区较近，施工时尽量避开后半夜施工，防止施工噪音扰民。4、施工过程中要加强用水管理，防止污染既后市政路面。5、施工过程张拉设备渗出的油脂及压浆过程中流出的水泥浆应及时清理、掩埋，对包装锚具和夹片的包装袋和纸应进行清理回收、处理。可编辑\n交底人：张望复核人：周赞可编辑\n接受人：王飞龙编号：006可编辑
