酒店管理设计酒店给排水点位设计(叶予舜) 3页

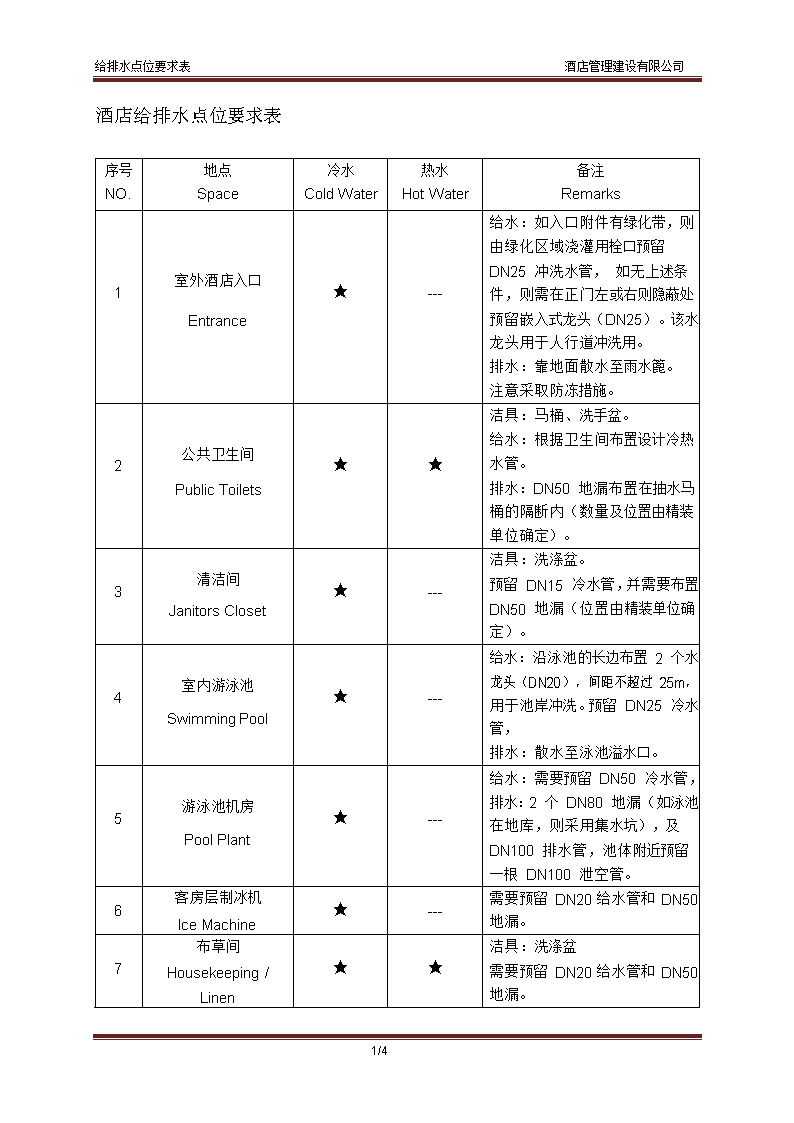

'给排水点位要求表酒店给排水点位要求表1/4酒店管理建设有限公司序号NO.地点Space冷水ColdWater热水HotWater备注Remarks1室外酒店入口Entrance★---给水：如入口附件有绿化带，则由绿化区域浇灌用栓口预留DN25冲洗水管，如无上述条件，则需在正门左或右则隐蔽处预留嵌入式龙头（DN25）。该水龙头用于人行道冲洗用。排水：靠地面散水至雨水篦。注意采取防冻措施。2公共卫生间PublicToilets★★洁具：马桶、洗手盆。给水：根据卫生间布置设计冷热水管。排水：DN50地漏布置在抽水马桶的隔断内（数量及位置由精装单位确定）。3清洁间JanitorsCloset★---洁具：洗涤盆。预留DN15冷水管，并需要布置DN50地漏（位置由精装单位确定）。4室内游泳池SwimmingPool★---给水：沿泳池的长边布置2个水龙头（DN20），间距不超过25m，用于池岸冲洗。预留DN25冷水管，排水：散水至泳池溢水口。5游泳池机房PoolPlant★---给水：需要预留DN50冷水管，排水：2个DN80地漏（如泳池在地库，则采用集水坑），及DN100排水管，池体附近预留一根DN100泄空管。6客房层制冰机IceMachine★---需要预留DN20给水管和DN50地漏。7布草间Housekeeping/Linen★★洁具：洗涤盆需要预留DN20给水管和DN50地漏。 给排水点位要求表2/4酒店管理建设有限公司序号NO.地点Space冷水ColdWater热水HotWater备注Remarks8行政酒廊备餐间ExecutiveLoungePantry★★洁具：洗涤盆需要预留DN20给水管和DN50地漏。9行政办公室（茶水）Admin.Offices★★洁具：洗涤盆需要预留DN20给水管和DN50地漏。10医疗室FirstAid/Nurse★★洁具：洗手盆需要预留DN20给水管和DN50地漏。11员工更衣室StaffLocker★★洁具：洗手盆需要布置DN20给水管和DN50地漏。12员工餐厅StaffDinning★★洁具：洗手盆需要布置DN20给水管和DN50地漏。13员工卫生间StaffToilet★★洁具：洗手盆、马桶给水：根据卫生间布置设计冷热水管。排水：DN50布置在抽水马桶的隔断内。（数量及位置由精装单位确定）。14卸货平台ReceivingDock★---给水：预留DN20给水管，及DN20嵌入式水龙头，用于清洗。排水：DN80地漏位于排水沟中（数量需根据平台区域大小而定），及预留DN100排水管。15罐瓶冲洗间CanWash★★给水：预留DN20给水管，以及DN20嵌入式水龙头。排水：DN80地漏位于排水沟中（数量根据区域大小而定），及预留DN100排水管。16备餐间/服务间Pantry★★洁具：洗涤盆需要预留DN20给水管和DN50 给排水点位要求表序号NO.地点Space冷水ColdWater热水HotWater备注Remarks地漏。17化学品库房ChemicalStore★★洁具：洗涤槽（600X400）。需要预留DN20给水管和DN50地漏。18厨房Kitchens★★厨房设备18洗衣房Laundry★★洗衣设备19制冷站、热水锅炉房、换热站ChillerRoom、HotWaterBoilerRoom、HeatingExchangerPlant★---洁具：洗手盆、洗涤槽（600X600）。给水：需要布置DN20水龙头用于清洗，及DN20给水管。排水：机房设排水沟，预留DN100排水管及集水坑。20蒸汽锅炉房SteamBoilerRoom★---洁具：洗涤槽（600X600）。给水：需要布置DN15水龙头用于清洗，及DN15给水管。排水：机房设排水沟、排污降温池（或采取其它排污降温措施），预留DN100排水管及集水坑。21给排水机房PDPlant★---洁具：洗涤槽（600X600）。给水：需要布置DN15水龙头用于清洗，及DN15给水管。排水：机房设排水沟，预留DN100排水管及集水坑。22所有空调机房ACPlant★---洁具：洗涤槽（600X400）。需要布置DN15水龙头用于清洗，以及DN50地漏，预留DN50~100排水管。23报警阀间------排水：设DN50地漏，预留DN50~100排水管。24设备层/管道转换层------排水：每200~250m设一个DN50地漏，预留DN50~100排水管。3/3酒店管理建设有限公司'
