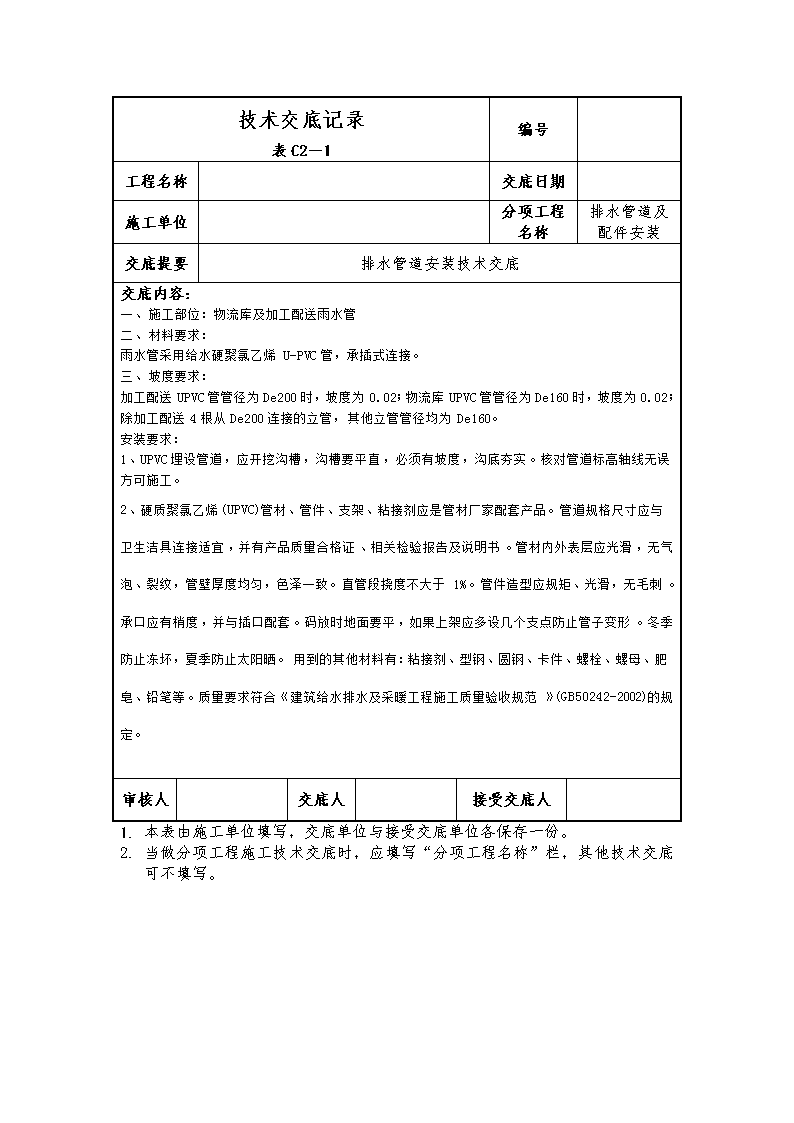

'技术交底记录表C2－1编号工程名称交底日期施工单位分项工程名称排水管道及配件安装交底提要排水管道安装技术交底交底内容：一、施工部位：物流库及加工配送雨水管二、材料要求：雨水管采用给水硬聚氯乙烯U-PVC管，承插式连接。三、坡度要求：加工配送UPVC管管径为De200时，坡度为0.02；物流库UPVC管管径为De160时，坡度为0.02；除加工配送4根从De200连接的立管，其他立管管径均为De160。安装要求：1、UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。核对管道标高轴线无误方可施工。2、硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2－1编号工程名称交底日期施工单位分项工程名称排水管道及配件安装交底提要排水管道安装技术交底交底内容：3、UPVC管预制加工。根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部分的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至lmin即可粘接牢固。牢固后立即将溢处的粘接剂擦拭干净。多口粘接时应注意预留口方向。粘接剂易挥发，使用后应随时封盖，冬季施工进行粘接时，凝固时间为2～3min。粘结场所应远离明火。4、UPVC管道。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工的管段，按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。干管安装完成后应作闭水试验，出口应用充气橡胶堵封闭，达到不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最后将预留口封严和堵洞。地下埋设管道，根据图纸要求的坐标、标高，预留槽洞或预埋套管，而后开挖沟槽并夯实，回填时应先用细砂回填至管上皮100mm，回填土过筛，夯实时勿碰损管道。5、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。安装完成的塑料管道应加强保护，尤其立管距地2m以下时，应用木板捆绑保护。立管安装后应立即采取保护措施，将管道用纸或塑料布包裹，以免污染管道。顶留管口的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。'
