顶板防水技术交底 6页

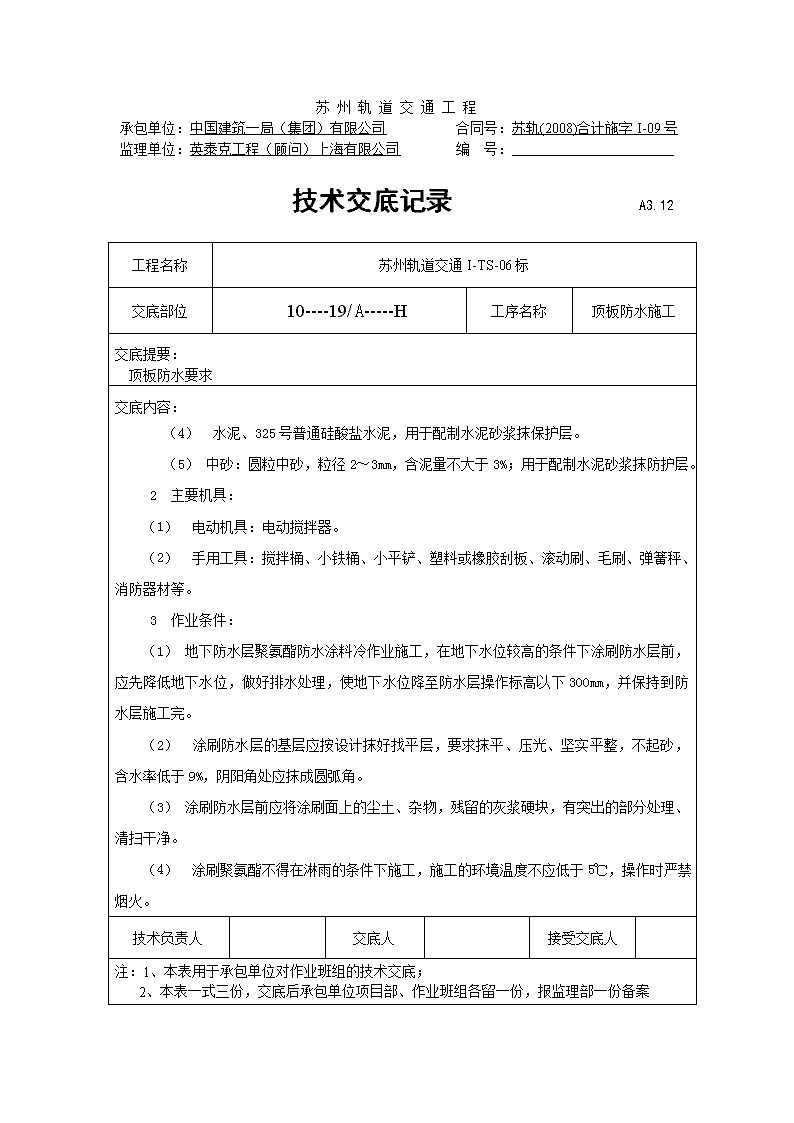

'苏州轨道交通工程承包单位：中国建筑一局（集团）有限公司合同号：苏轨(2008)合计施字I-09号监理单位：英泰克工程顾问(上海)有限公司编号：技术交底记录A3.12工程名称苏州轨道交通I-TS-06标三元村站交底部位　10----19/A-----H工序名称顶板防水施工交底提要：顶板防水要求交底内容：一、材料及要求1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2%为宜。乙组份：羟基含量以0.7±0.1%为宜。两组份材料应分别保管，存放在室内通风干燥处，贮期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1∶1的比例配合，形成聚氨酯防水涂料，技术性能指标如下：固体含量：≥93%抗拉强度：≥0.6MPa延伸率：≥300%低温柔度：在-20℃绕φ20mm圆棒无裂纹耐热度：80℃不流淌不透水性：>0.2MPa干燥时间：1～6h2辅助材料：（1）磷酸：用于做缓凝剂（2）二月桂酸二丁基锡：用于做促凝剂。（3）二甲苯或醋酸乙酯：用于稀释和清洗工具。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案 苏州轨道交通工程承包单位：中国建筑一局（集团）有限公司合同号：苏轨(2008)合计施字I-09号监理单位：英泰克工程（顾问）上海有限公司编号：技术交底记录A3.12工程名称苏州轨道交通I-TS-06标交底部位　10----19/A-----H工序名称顶板防水施工交底提要：顶板防水要求交底内容：（4）水泥、325号普通硅酸盐水泥，用于配制水泥砂浆抹保护层。（5）中砂：圆粒中砂，粒径2～3mm，含泥量不大于3%；用于配制水泥砂浆抹防护层。2主要机具：（1）电动机具：电动搅拌器。（2）手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。3作业条件：（1）地下防水层聚氨酯防水涂料冷作业施工，在地下水位较高的条件下涂刷防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层操作标高以下300mm，并保持到防水层施工完。（2）涂刷防水层的基层应按设计抹好找平层，要求抹平、压光、坚实平整，不起砂，含水率低于9%，阴阳角处应抹成圆弧角。（3）涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。（4）涂刷聚氨酯不得在淋雨的条件下施工，施工的环境温度不应低于5℃，操作时严禁烟火。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案 苏州轨道交通工程承包单位：中国建筑一局（集团）有限公司合同号：苏轨(2008)合计施字I-09号监理单位：英泰克工程（顾问）上海有限公司编号：技术交底记录A3.12工程名称苏州轨道交通I-TS-06标交底部位　10----19/A-----H工序名称顶板防水施工交底提要：顶板防水要求交底内容：二、工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层1基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平、空裂，起砂等缺陷，方可进行下道工序。2涂刷底胶（相当于冷底子油）：（1）底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1∶1.5∶2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。（2）底胶涂刷：将配制好的底胶料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.3kg/m2左右，涂刷后约4h手感不粘时，即可做下道工序。3涂膜防水层施工：（1）材料配制：聚氨酯按甲料、乙料和二甲苯以1∶1.5∶0.3的比例（重量比）配合，用电动搅拌器强制搅拌3～5min，至充分拌合均匀即可使用。配好的混合料应2h内用完，不可时间过长。（2）附加涂膜层：穿过墙、顶、地的管根部，地漏、排水口、阴阳角，变形缝并薄弱部位，应在涂膜层大面积施工前，先做好上述部位的增强涂层（附加层）。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案 苏州轨道交通工程承包单位：中国建筑一局（集团）有限公司合同号：苏轨(2008)合计施字I-09号监理单位：英泰克工程（顾问）上海有限公司编号：技术交底记录A3.12工程名称苏州轨道交通I-TS-06标交底部位　10----19/A-----H工序名称顶板防水施工交底提要：顶板防水要求交底内容：附加涂层做法：是在涂膜附加层中铺设玻璃纤维布，涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上，阴阳角部位一般为条形，管根为块形，三面角，应裁成块形布铺设，可多次涂刷涂膜。（3）涂刷第一道涂膜：在前一道涂膜加固层的材料固化并干燥后，应先检查其附加层部位有无残留的气孔或气泡，如没有，即可涂刷第一层涂膜；如有气孔或气泡，则应用橡胶刮板将混合料用力压入气孔，局部再刷涂膜，然后进行第一层涂膜施工。涂刮第一层聚氨酯涂膜防水材料，可用塑料或橡皮刮板均匀涂刮，力求厚度一致，在1.5mm左右，即用量为1.5kg/m2。（4）涂刮第二道涂膜：第一道涂膜固化后，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，涂刮第二道与第一道相间隔的时间一般不小于24h，亦不大于72h。（5）涂刮第三道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。（6）第一道横向刷，第二道竖向刷，第三道还是横向刷，总厚度要求达到2.5mm。（7）聚氨酯涂料刷完后待干，加放一层纸胎油毡。4涂膜保护层(纸胎油毡)铺完后浇注一层细石混凝土保护层。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案 苏州轨道交通工程承包单位：中国建筑一局（集团）有限公司合同号：苏轨(2008)合计施字I-09号监理单位：英泰克工程（顾问）上海有限公司编号：技术交底记录A3.12工程名称苏州轨道交通I-TS-06标交底部位　10----19/A-----H工序名称顶板防水施工交底提要：顶板防水要求交底内容：三、保证项目：1涂膜防水材料及加层玻璃布性能必须符合设计和有关标准规定。并有产品合格证、试验报告。2涂膜防水层及其局部应加强的变形缝、预埋管件处、阴阳角部位的做法，必须符合设计要求和施工规范的规定，不得渗漏水。3基本项目：（1）涂膜防水的基层应牢固，表面洁净，密实平整，阴阳角呈圆弧形，底胶涂层应均匀，无漏涂。（2）附加涂膜层的涂刷方法、搭接、收头应按设计要求，粘结必须牢固，接缝封闭严密，无损伤、空鼓等缺陷。（3）聚氯酯涂膜防水层、涂膜厚度均匀、粘结牢固严密，不允许有脱落、开裂、孔眼、涂刷压接不严密的缺陷。（4）涂膜防水层表面不应有积水和渗水的现象。保护层不得有空鼓、裂缝、脱落的现象。4穿过墙体的管根、预埋件、变形缝处，涂膜施工时不得碰损、变位。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案 苏州轨道交通工程承包单位：中国建筑一局（集团）有限公司合同号：苏轨(2008)合计施字I-09号监理单位：英泰克工程（顾问）上海有限公司编号：技术交底记录A3.12工程名称苏州轨道交通I-TS-06标交底部位　10----19/A-----H工序名称顶板防水施工交底提要：顶板防水要求交底内容：已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层受损坏，造成渗漏。5气孔、气泡；材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。另一个原因是基层处理不洁净，做涂膜前应仔细清理基层，不得有浮砂和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏。(1)起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘结不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。(2)涂膜翘边：防水层的边沿、分项刷的搭接处，出现同基层剥离翘边现象。主要原因是基层不洁净或不干燥，收头操作不细致，密封不好，底层涂料粘结力不强等造成翘边。故基层要保证洁净、干燥，操作要细致。(3)破损：涂膜防水层分层施工过程中或全部涂膜施工完，未等涂膜固化就上人操作活动，或放置工具材料等，将涂膜碰坏、划伤。施工中应保护涂膜的完整。本工艺标准应具备以下质量记录：6防水涂料应有产品合格证、现场取样复试资料。隐蔽工程检验资料及质量检查评定资料。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案'
